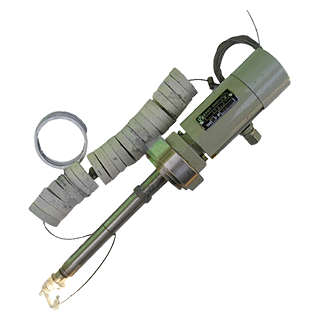

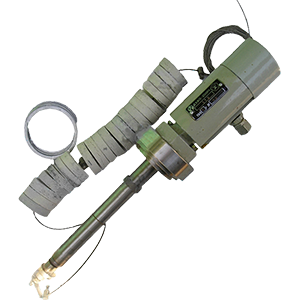

ДУЖП-200М датчики уровня жидкости

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Буйковый (контактный)

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Описание

Датчики-реле уровня жидкости пневматические ДУЖП-200М предназначены для подачи пневматического сигнала при повышении или понижении уровня жидкости относительно заданной отметки в технологической аппаратуре, работающей под давлением.

Датчики не предназначены для работы с жидкостями, выпадающими в осадок и кристаллизующимися, а также агрессивными по отношению к материалу корпуса и буйка.

Области применения ДУЖП-200М
Датчики уровня ДУЖП-200М применяются на предприятиях нефтегазо-переработки и химии, в водоканалах и в пищевой промышленности.

Датчики ДУЖП-200М конструктивно состоят из корпуса и преобразователя. К корпусу, при помощи пружин, крепится магнитодержатель, внутри которого установлен магнит. Магнит механически связан с буйком. Буек, состоящий из набора шайб, фиксируется на нержавеющем канате планками.

Давление питания подводится к штуцерам (НЗ) или (НО), выходной сигнал снимается со штуцера.

Принцип действия буйковых уровнемеров ДУЖП-200М основан на использовании выталкивающей силы, действующей на буек. Величина этой силы пропорциональна глубине погружения буйка в жидкость. Изменение выталкивающей силы, которое происходит из-за повышения (понижения) уровня жидкости, вызывает пропорциональное перемещение буйка.

Вместе с буйком перемещается и магнитодержатель с магнитом. Так как магниты ориентированы друг относительно друга одноименными полюсами магнит - заслонка сохраняет максимально возможное расстояние по отношению к управляющему магниту, чем достигается релейность его перемещения, а следовательно, и релейность при закрытии сопла.

Технические характеристики

Диапазоны измерений от 0,1 до 3,0 м
Температура контролируемой среды -55...+70°С; -55...+150°С
Давление контролируемой среды до 10 МПа; до 16 МПа; до 20 МПа
Материалы изготовления Cталь 12Х18Н10Т (корпус), прессованный силикатный фарфор, АГ-4В (буй)
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP43
Вес Не более 4 кг

Структура обозначения, пример заказа

ДУЖП-200М-112
10 МПа
600...800 кг/м3
-55...+150°С

Температура контролируемой среды (см. Варианты исполнений)

Плотность контролируемой среды (см. Варианты исполнений)

Давление контролируемой среды (см. Варианты исполнений)

Наименование модели

Варианты исполнений





Контролируемая среда

Модификация датчика

давление Ру
МПа (кгс/см2)

плотность
кг/м3

Температура, °С

ДУЖП-200М-112
ДУЖП-200М-1121

до 10 (100)

600-800

-55...+150
-55...+70

ДУЖП-200М-122
ДУЖП-200М-1221

800-1200

-55...+150
-55...+70

ДУЖП-200М-132
ДУЖП-200М-1321

1200-1500

-55...+150
-55...+70

ДУЖП-200М-212
ДУЖП-200М-2121

до 16 (160)

600-800

-55...+150
-55...+70

ДУЖП-200М-222
ДУЖП-200М-2221

800-1200

-55...+150
-55...+70

ДУЖП-200М-232
ДУЖП-200М-2321

1200-1500

-55...+150
-55...+70

ДУЖП-200М-312
ДУЖП-200М-3121

до 20 (200)

600-800

-55...+150
-55...+70

ДУЖП-200М-322
ДУЖП-200М-3221

800-1200

-55...+150
-55...+70

ДУЖП-200М-332
ДУЖП-200М-3321

1200-1500

-55...+150
-55...+70

Стандартный комплект поставки

  • ДУЖП-200М датчик уровня жидкости (исполнение согласно заказу).
  • Руководство эксплуатации.
  • Паспорт.
