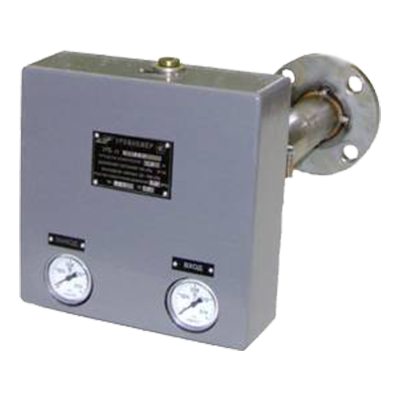

УРБ-П уровнемеры-регуляторы буйковые пневматические

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Буйковый (контактный)

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Описание

Уровнемеры-регуляторы буйковые пневмати­ческие УРБ-П, УРБ-ПМ, далее уровнемеры, предназначены для работы в системах автоматического контроля, управления и регулирования параметров производственных технологических процессов с целью выдачи информации в виде стандартного пневматического сигнала об уровне жидкости (УРБ-П) или положении границы раздела двух несмешивающихся жидкостей (УРБ-ПМ), находя­щихся под вакуумметрическим, атмосферным или избыточным давлением. В линии, подводящей к уровнемерам воздух пи­тания, должны быть установлены фильтр и ста­билизатор давления воздуха.

Уровнемеры-регуляторы УРБ-П внесены в Государственный реестр средств измерений под № 8320/1. Уровнемеры относятся к изделиям ГСП.

Буйковые уровнемеры УРБ-П и УРБ-ПМ предназначены для контроля уровня сред, не содержащих компонентов, кон­денсат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации.
При наличии таких компонентов уровнемеры должны размещаться в обогреваемых шка­фах или необходимо использовать обогреватель уровнемеров ОУр.

Пневматические уровнемеры УРБ-П(М) могут быть настроены:

  • УРБ-П - на плотность измеряемой жидкости 0,5-2,5 г/см3.
  • УРБ-ПМ - на разность плотностей 0,122-0,4 г/см3.

Технические характеристики

Диапазоны измерений Верхний предел измерения уровня, м
Модели УРБ-П: 0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 10,0
Модель УРБ-ПМ: 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0
Основная погрешность ±1,0%; ±1,5%
Выходные сигналы Пневматический 20-100 кПа
Температура контролируемой среды -50...+100°С; -200...+50°С; +100...+400 м
Давление контролируемой среды УРБ-П: до 2,5; до 4,0; до 6,3; до 10,0
УРБ-ПМ: до 2,5; до 4,0
Материалы изготовления Сталь 20; Сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1, ХЛ2
Исполнение по степени защиты IP54
Вес 11..16 кг

Структура обозначения, пример заказа

УРБ-ПМ2
-УХЛ
-4,0
-0,25
-0,98
-6,3
-12Х18Н10Т
-1,0
-типа 4-150-40
+100...+350°С

Температура контролируемой среды

Условное обозначение присоединительного фланца

Основная погрешность, %

Материал фланца

Давление контролируемой среды, мПа

Плотность нижней среды, г/см3 (для уровнемеров контроля уровня одной жидкости - плотность этой жидкости)

Разность плотностей двух сред, г/см3 (для уровнемеров контроля уровня границы раздела сред)

Верхнее значение диапазона измерения уровня жидкости (УРБ-П) или уровня раздела сред (УРБ-ПМ), м

Климатическое исполнение

Наименование модели

Варианты исполнений

Условное обозначение и
материалы деталей

Предельные значения диапазона измерения

Параметры измеряемой жидкости

Масса прибора (без буйка), кг

Диапазон температур,
0 С

Предельно допустимое
рабочее избыточное давление, МПа

УРБ-П1

ст. 20 12Х18Н10Т

0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0;

-50 +100

2,5; 4,0; 6,3; 10,0

11

УРБ-П2

-200...-50 +100...+400

16



УРБ-ПМ1

0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0;

-50; +100

2,5; 4,0;

УРБ-ПМ2

-200...-50 +100...+400

Стандартный комплект поставки

  • Уровнемер-регулятор.
  • Буек с подвеской.
  • Руководство по эксплуатации.
  • Паспорт.
  • Комплект монтажных частей.
  • Комплект запасных частей и принадлежностей.

Дополнительная комплектация, опции

  • Теплоотводящий патрубок.
  • Ответный фланец.
