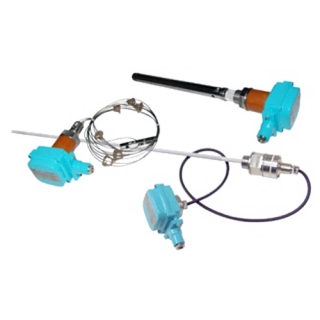

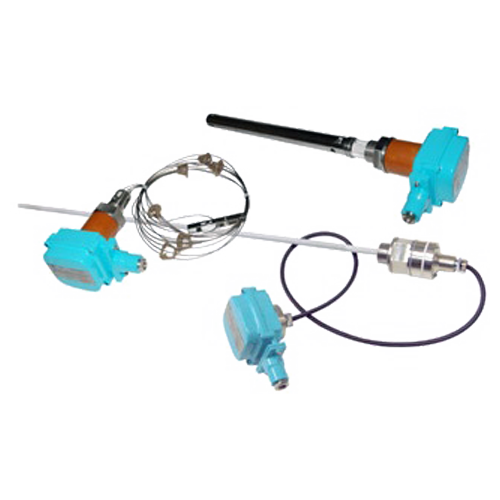

ДУЕ-11 датчики уровня емкостные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Нет

Описание

Датчики уровня ДУЕ-11 предназначены для измерения уровня электропроводных и неэлектропроводных однородных жидкостей, сохраняющих свои агрегатные состояния в интервале рабочих температур и давлений.

Области применения ДУЕ-11
Емкостные уровнемеры ДУЕ-11 могут применяться в системах контроля, управления, сигнализации и противоаварийной автоматической защиты технологических процессов, в которых обращаются вещества, образующие паро-, газо- и
пылевоздушные взрывопожароопасные смеси, а также для устройств противоаварийной автоматической защиты ПАЗ.

Особенности:

  • Конструктивно датчики ДУЕ-11 состоят только из преобразователя первичного ПП-11.
  • Дистанционная настройка и градуировкав соответствии с параметрами контролируемой среды позволяет существенно уменьшить погрешность измерений (до 0,5 %), а также исключить опасность травмирования персонала при непосредственном присутствии на технологических емкостях.
  • Программное обеспечение позволяет произвести упрощенную калибровку датчика, не заполняя технологическую емкость полностью, а лишь повышая уровень жидкости на величину не менее 10 % от начальных показаний.
  • По требованию заказчика несколько датчиков ДУЕ-11 могут быть объединены в локальную сеть.

Принцип действия датчиков ДУЕ-11
Принцип работы датчиков ДУЕ-11 основан на преобразовании электрической емкости чувствительного элемента ΠΠ-11, изменяющейся прямо пропорционально изменению уровня жидкости, в унифицированный сигнал постоянного тока и интерфейс передачи данных RS-485.

В схеме датчика функционально может быть выделено несколько подсхем: узел питания, микроконтроллерное ядро, два идентичных генератора- делителя частоты для компенсационного и измерительного каналов, узел интерфейса RS-485,узел цифро-аналогового преобразования, узел гальванической развязки и узел преобразования (формирования) выходного тока.

Технические характеристики

Диапазоны измерений Верхний предел измерения: 0,2 м; 0,4 м; 0,6 м; 1,0 м; 1,6 м; 2,5 м; 4,0 м; 6,0 м; 10,0 м; 16,0 м; 20,0 м; 25,0 м
Основная погрешность ±1,0%; ±1,5%; ±2,5% (до 0,2; 0,4; 0,6 м); ±0,5%; ±1,0%; ±1,5%; ±2,5% (до 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 м); ±1,0%; ±1,5%; ±2,5% (до 16,0; 20,0; 25,0 м)
Выходные сигналы RS485, Токовый 4-20 мА
Температура контролируемой среды -60...+100°С; +5...+250°С; -60...+140°С (ПП-СФ-113 штуцерное исполнение)
Давление контролируемой среды до 2,5 MПa (для штуцерного крепления); до 10,0 МПа (для фланцевого крепления)
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP54, IP66
Питание =24 В

Структура обозначения, пример заказа

ДУЕ-11
2
1
КНД
2,5
±1,0
Б
-

Индекс, подтверждающий выпуск прибора для установки в системах контроля, управления, сигнализации и ПАЗ (см. Варианты испонений)

Индекс, подтверждающий выпуск прибора: отсутствие индекса - с приемкой поверителем; «Б» - без предъявления поверителям - приняты ОТК

Основная погрешность, %

Верхний предел измерения, м (см. Варианты исполнений)

Модификация ПП: «КНД»; «ТНТ»; «ПСФ»; «ПТФ»; «ПОФ»; «СФ»; «ПОФС»; «ПОФТ» (см. Варианты исполнений)

Температура измеряемой среды: «1» -60...+100°С; «2» +5...+250°С; «3» -60...+140°С (ПП-СФ-113 штуцерное исполнение)

Избыточное давление: «1» - до 2,5 МПа (штуцерное исполнение); «2» - до 10 МПа (фланцевое исполнение)

Наименование модели

Варианты исполнений

Тип ПП

КНД

ТНТ

ПСФ

ПТФ

ПОФ

СФ

ПОФС

ПОФТ

Измеряемые среды

керосин, бензин, четырех- хлористый углерод, масла и т.д.

керосин, бензин, четырех- хлористый углерод, масла и т.д.

вода, водные растворы,  ацетон, спирты и т.д.

вода, водные растворы,  ацетон, спирты и т.д.

растворы солей, кислот и щелочей

растворы солей, кислот и щелочей

азотная кислота (концентрация от 70 до 80%)

азотная кислота (концентрация от 65 до 70%)

Температура  контролируемой среды, °С

от −60 до +250

от −60 до +250

от −60 до +250

от −60 до +250

от −60 до +250

от −60 до +140

от 0 до +80

от +110 до +134

Динамическая вязкость, Па·с

≤0,1

≤0,1

≤0,1

≤0,1

≤0,1

≤0,1

≤0,1

≤0,1

Удельная проводимость, Cм/м

0÷10-5

0÷10-5

10-5÷∞

10-5÷∞

10-5÷∞

10-5÷∞

10-5÷∞

10-5÷∞

Наличие радиальных потоков в объекте измерения

есть

нет

есть

нет

нет

есть

есть

есть

Максимальное избыточное давление в объекте контроля, МПа

для датчиков со штуцерным креплением

2,5

2,5

2,5

2,5

2,5

2,5

0,6

0,6

для датчиков с фланцевым креплением

10

10

10

10

10







Верхний предел измерения H, м

0,4

+



+





+





0,6

+



+





+

+

+

1,0

+



+





+

+

+

1,6

+



+

+

+

+





2,5

+

+

+

+

+







4,0

+

+



+

+







6,0



+



+

+







10,0



+



+

+







16,0



+



+

+







20,0



+



+

+







25,0



+



+

+







Класс точности, %

0,3

+



+

+









0,5

+



+

+









1,0

+

+

+

+

+

+

+

+

1,5

+

+

+

+

+

+

+

+

2,5

+

+

+

+

+

+

+

+

Масса ПП, не более, кг

штуцерного исполнения

14,5

9,0

5,0

6,0

4,0

7,0

5,0

5,0

фланцевого исполнения

16,0

13,0

8,0

9,5

7,0







Габаритные размеры ПП, мм

штуцерного исполнения

190×110×
(Н+344)

190×110×
(Н+400)

190×110×
(Н+366)

190×110×
(Н+366)

190×110×
(Н+276)

190×110×
(Н+1347)

190×110×
(Н+305)

190×110×
(Н+1407)

фланцевого исполнения

226×195×
(Н+310)

212×165×
(Н+395)

212×165×
(Н+355)

212×165×
(Н+355)

212×165×
(Н+275)







Датчики ДУЕ-11 выпускаются:

  • в тропическом исполнении ДУЕ-11 -Т;
  • в экспортном исполнении ДУЕ-11-Э.

Индекс, подтверждающий выпуск прибора для установки в системах контроля, управления, сигнализации и ПАЗ:

  • «П» – прошел комплексное опробование по специальным программам, отбраковку по результатам
  • дополнительных стендовых испытаний, период приработки 360 ч;
  • «-» - отсутствие индекса – без комплексного опробования, без отбраковки; период приработки 48 ч.
