ЕС датчики уровня емкостные для сигнализаторов уровня СУ-200И

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: 0ExiaIIBT3

Описание

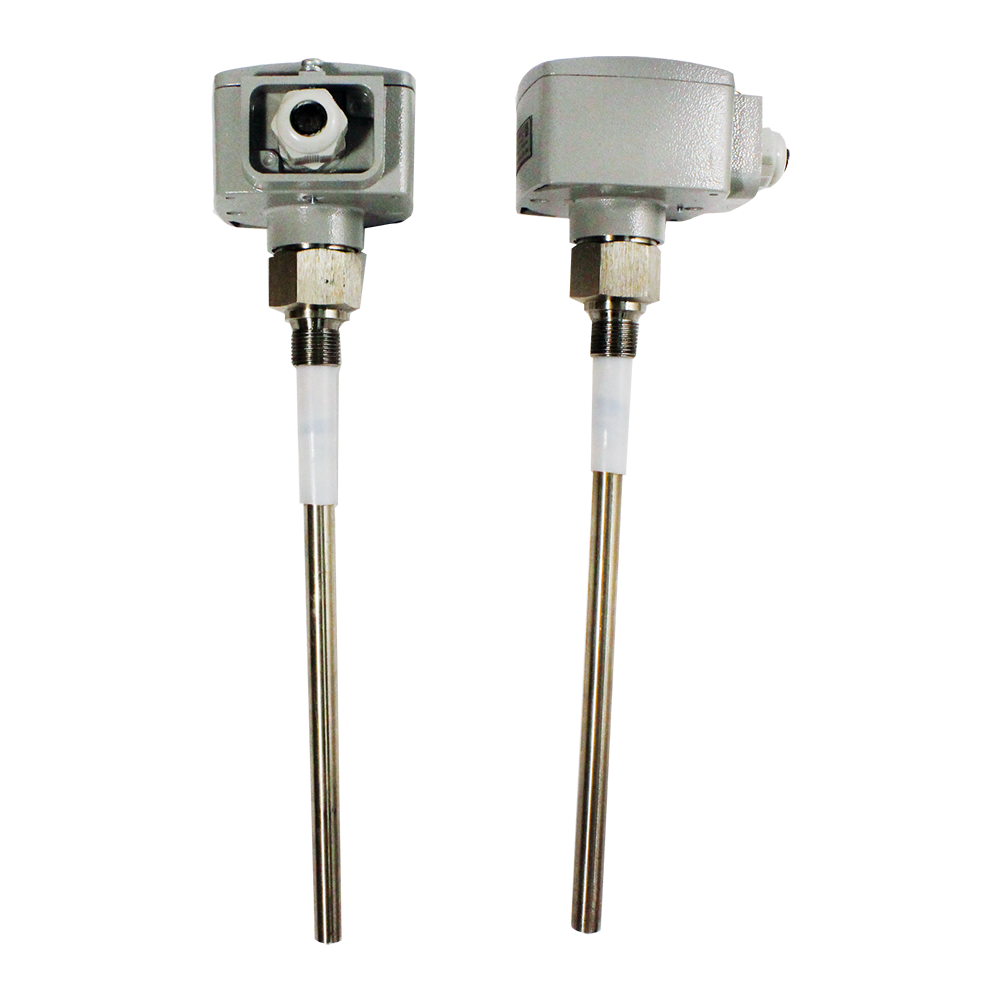

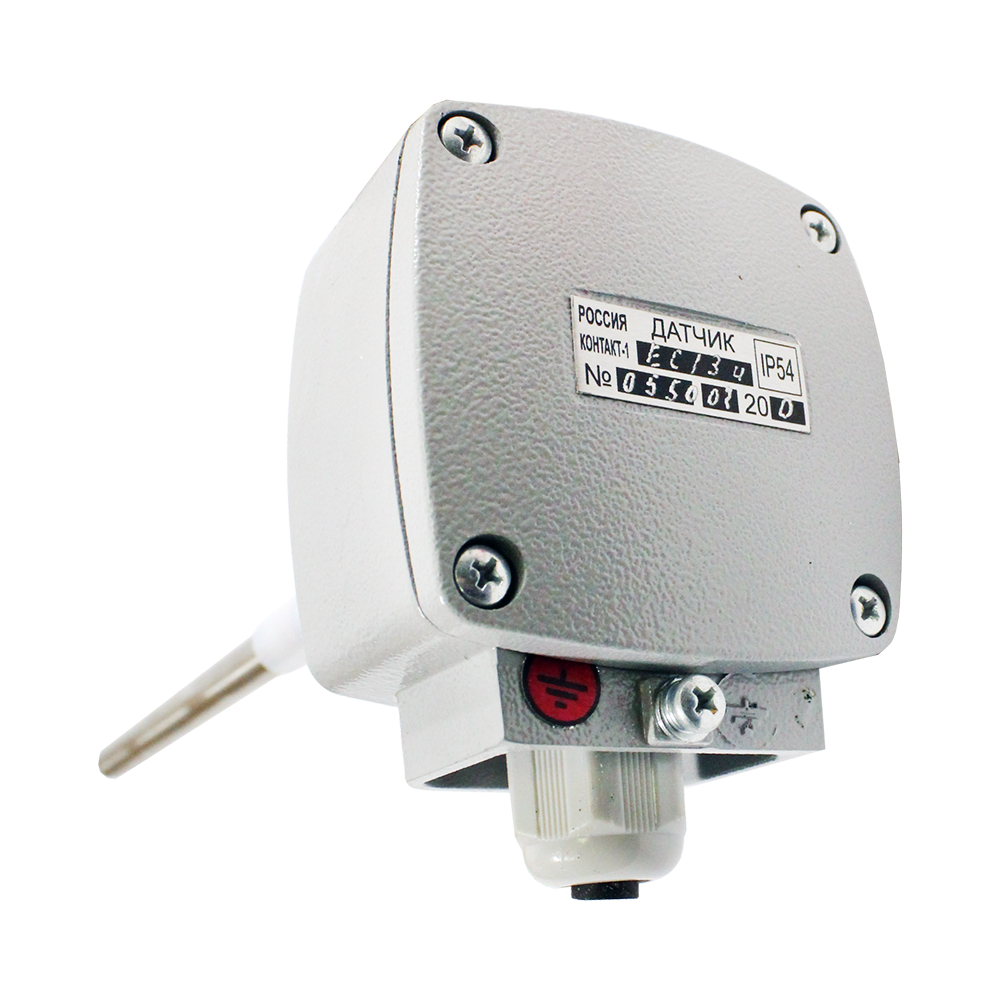

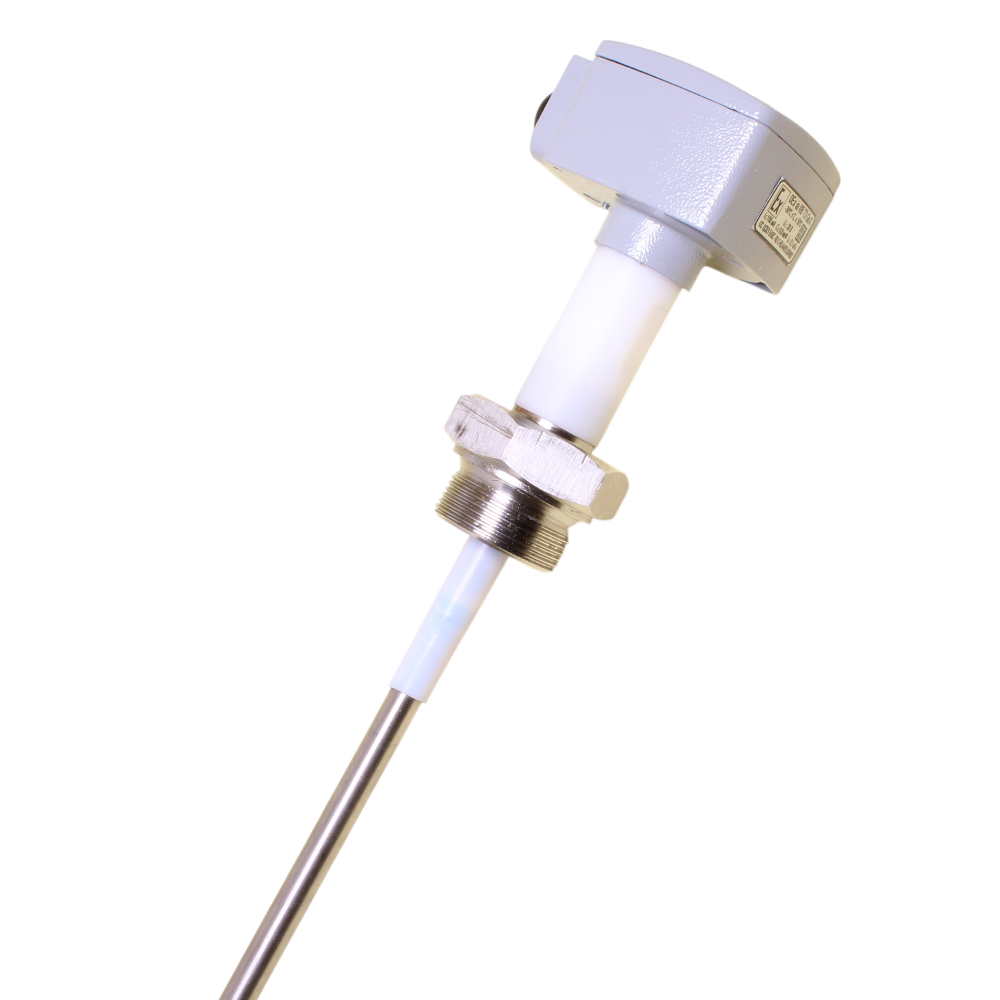

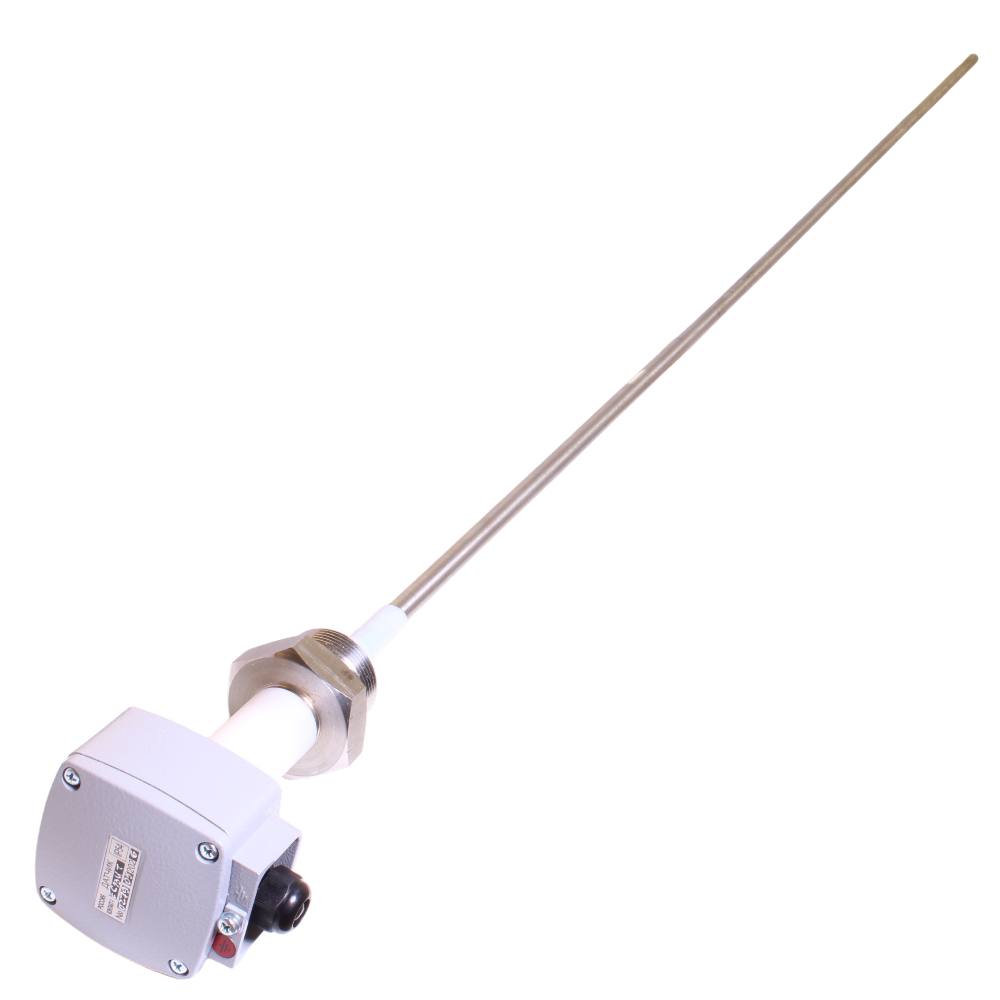

Датчики уровня ЕС предназначены для контроля предельных уровней различных жидких и сыпучих сред.

Датчики работают в комплекте с вторичным преобразователем сигнализатора уровня СУ-200И.

Преимущества:

  • Датчики уровня имеют моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.
  • Современная элементная база.
  • Простота монтажа и эксплуатации.

Принцип действия датчиков ЕС
Принцип действия основан на преобразовании изменения электрической емкости чувствительного элемента (ЧЭ) датчика, вызванного изменением уровня контролируемой среды, в выходной сигнал постоянного тока. Этот сигнал, в свою очередь, используется для управления срабатыванием выходного реле вторичного преобразователя СУ-200И.

Технические характеристики

Температура контролируемой среды -30...+60°С (обычное исполнение); -30...+120°С (исполнение с термовтулкой); -30...+180°С (исполнение датчика с разнесенными электронным модулем и ЧЭ)
Давление контролируемой среды До 1,6 МПа
Материалы изготовления Сталь оцинкованная, сталь нержавеющая
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

ЕС
1
2
М
И
Т
2,5
С
О

Материал датчика: О-сталь оцинкованная; Н-сталь нержавеющая

Присоединительный элемент: А-штуцер с резьбой М20х1,5; С-штуцер с резьбой М27х1,5; У-штуцер с резьбой G11/2; ДУ50-фланец ДУ50; ДУ100-фланец ДУ100

Рабочая длина ЧЭ, м

Термостойкое исполнение: Т-температура контролируемой среды до +60...+120 °С; В-температура контролируемой среды до +120...+180 °С; отсутствует-температура контролируемой среды до +60 °С

Взрывозащита: вид взрывозащиты-искробезопастная электрическая цепь

Выходной сигнал: М-20 мА; отсутствует-10 мА

Материал ЧЭ: 1-углеродистая сталь без защитного покрытия; 2-углеродистая сталь с покрытием цинком; 3-нержавеющая сталь 12Х18Н10Т; 5 -углеродитсая сталь, защищенная фторопластом

Конструкция ЧЭ: 1-стержневой; 2-гибкий; 3-тросовый; 5 -трубчатый; 6-плоский

Наименование модели

Варианты исполнений

Исполнение

Длина ЧЭ (L, м)

Контролируемая среда

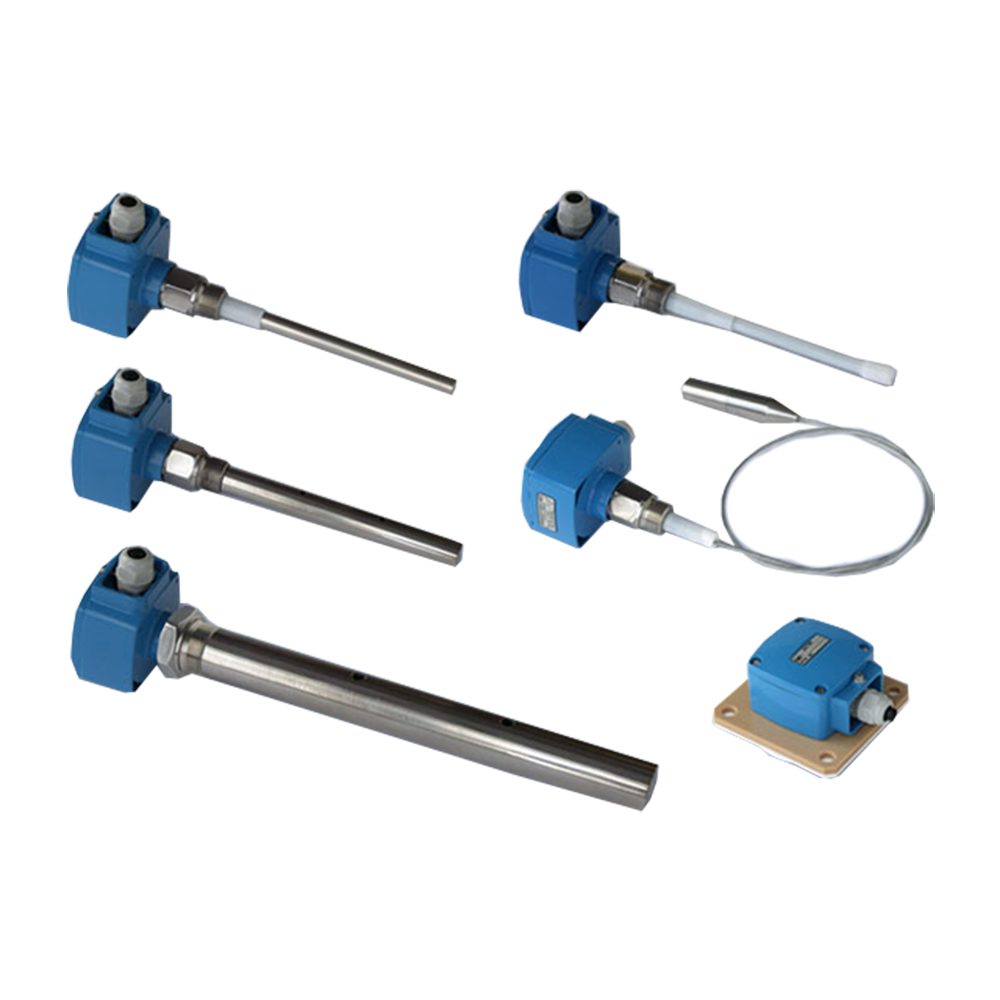

ЕС12И

0,25 – 2,5

жидкие, сыпучие, неагрессивные среды: нефте-продукты, нефть,
зерно и продукты его размола,
цемент, известь, уголь, угольная пыль и т.п.

ЕС13И

0,25 – 2,5

жидкие, сыпучие среды (см. ЕС12И), в том числе пищевые (вода, молоко, пиво и т.п.) и агрессивные,
с учетом стойкости нерж. стали 12Х18Н10Т

ЕС15И

0,25 – 2,5

жидкие, сыпучие среды (см. ЕС13И), в т.ч. агрессивные и вязкие
с учетом стойкости и степени смачиваемости фторопластового покрытия ЧЭ)

ЕС21И
ЕС22И

1,0 – 30,0

жидкие, сыпучие, неагрессивные среды (см. ЕС12И)

ЕС25И

1,0 – 30,0

жидкие, сыпучие среды (см. EC15И)

ЕС31И
ЕС32И

2,0 – 30,0

зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.

ЕС35И

2,0 – 30,0

сыпучие среды (см. ЕС31И)

ЕС52И

0,25 – 2,5

светлые нефтепродукты, сжиженный газ, газовый конденсат (вертикальный монтаж датчика)

ЕС53И

0,25 – 2,5

светлые нефтепродукты, масла (в том числе пищевые и агрессивные,
 учетом стойкости нерж. стали 12Х18Н10Т вертикальный монтаж датчика)

ЕС62И

0,08

сыпучие среды: зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.

ЕС63И

0,08

сыпучие среды (см. ЕС62И), в т.ч. агрессивные (с учетом стойкости нерж. стали 12Х18Н10Т)

Примечание
Для работы в агрессивных средах выпускаются специальные исполнения датчиков уровня ЕС13И, ЕС15И, ЕС25И

Стандартный комплект поставки

  • Датчик уровня ЕС.
  • Паспорт.
