ИСУ-100И уровнемеры емкостные одноканальные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Емкостной

Тип контролируемой среды: Жидкая, Сыпучая

Маркировка взрывозащиты: 0ExiaIIBT3, 1ExiaIIB

Описание

Уровнемер ИСУ-100И в комплекте с датчиком уровня предназначен для непрерывного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка и др.) сред, а так же контроля двух заданных предельных уровней в резервуарах, танках, силосах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением.

Достоинства измерителя-сигнализатора уровня ИСУ100И:

  • Повышенная стабильность измерений.
  • Емкостный уровнемер ИСУ-100И обеспечивает самодиагностику, выдачу аварийного сигнала на цифровой дисплей при неисправности линии связи с датчиком уровня или самого датчика.
  • Обеспечение взрывозащиты уровня «ia».
  • Обеспечение высокой помехозащищенности информационного сигнала.
  • Возможность калибровки с клавиатуры прибора.

Принцип действия одноканального уровнемера ИСУ100И основан на преобразовании программируемым микроконтроллером длительности частотного токового сигнала, поступающего от датчика уровня, в пропорциональный сигнал постоянного тока на выходе. Длительность входного сигнала зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением ее уровня.

Технические характеристики

Основная погрешность ±1%
Выходные сигналы Релейный, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА
Температура контролируемой среды Обычное исполнение: -30...+60°С

Исполнение с термовтулкой: -30 ...+120°С

Исполнение датчика с разнесенными электронным модулем и ЧЭ: -30...+180°С

Давление контролируемой среды До 1,6 МПа
Исполнение по степени защиты IP54
Питание =24 В, ~220 В

Структура обозначения, пример заказа

ИСУ-100
А
И
- Датчик

Заполняется в соответствие со структурой обозначения необходимого датчика уровня

Обозначение взрывозащищенного исполнения датчика

Напряжение питания:
А: ~220 В, 50 Гц
Б: +24 В

Наименование модели

Варианты исполнений

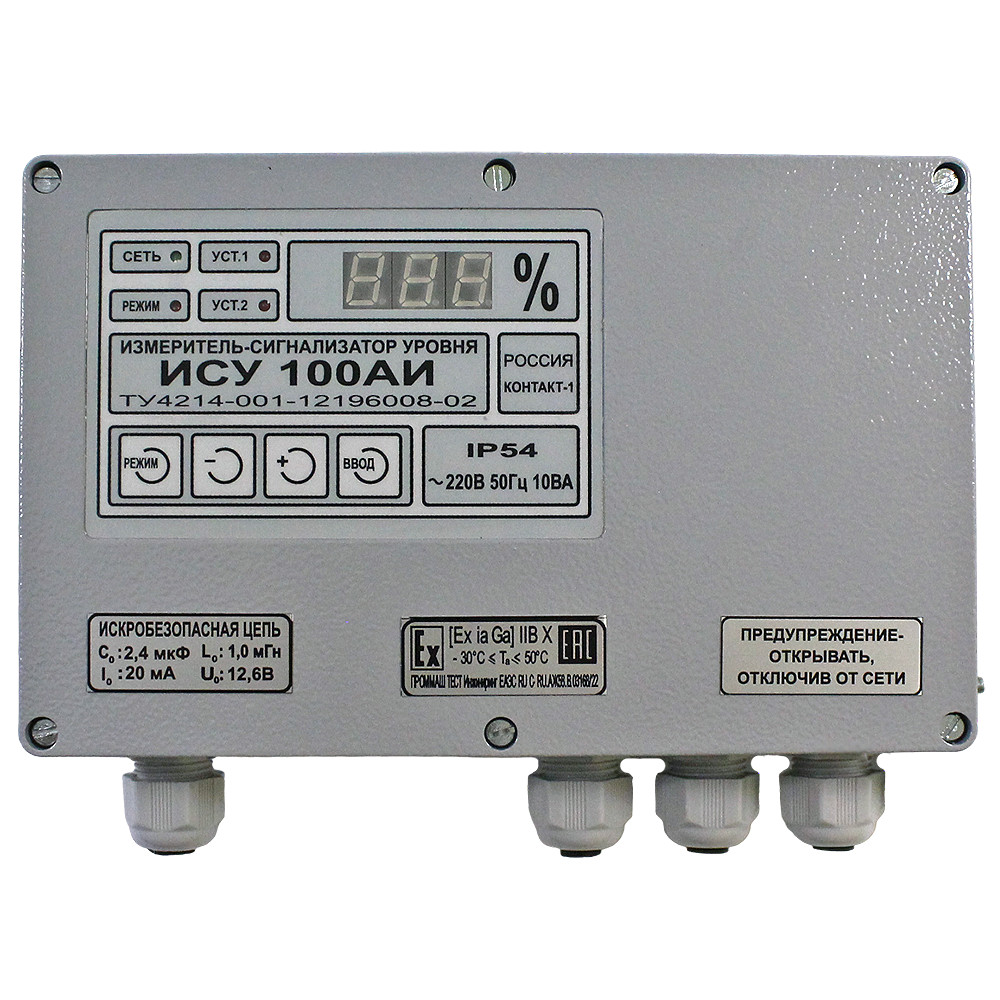

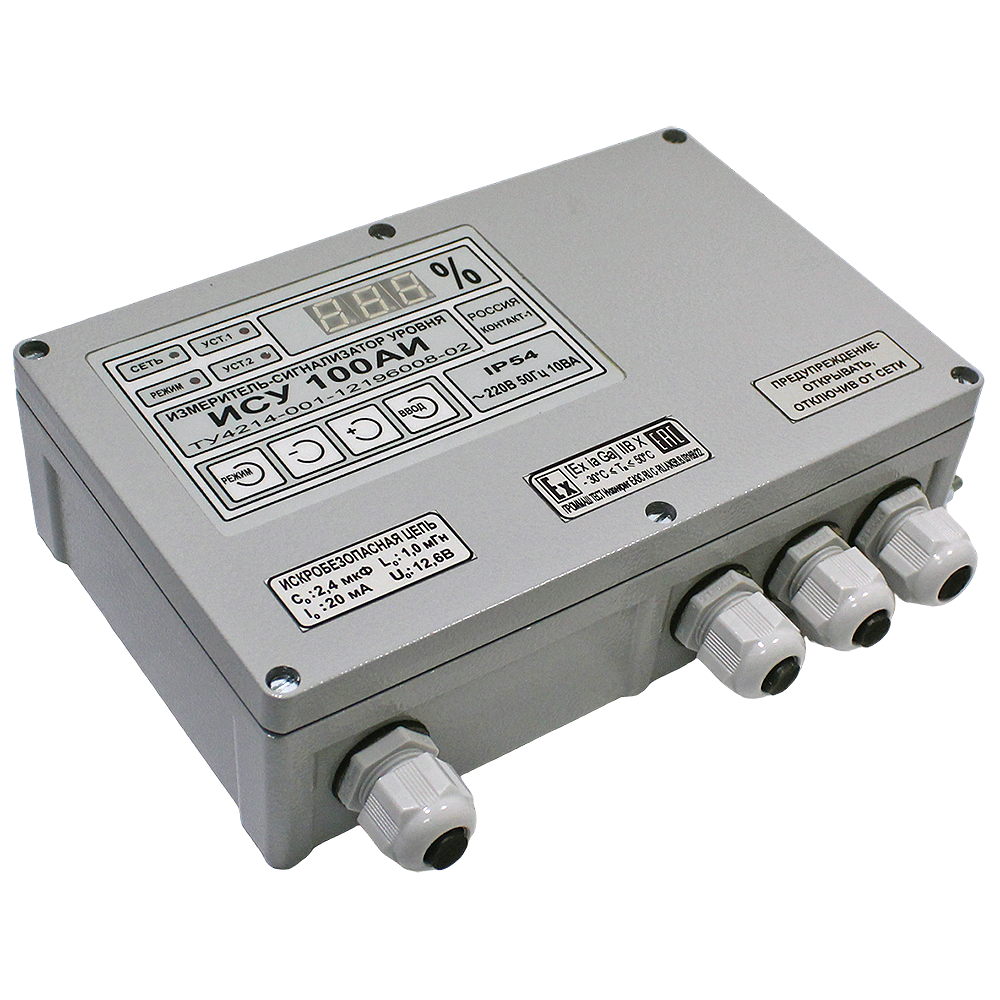

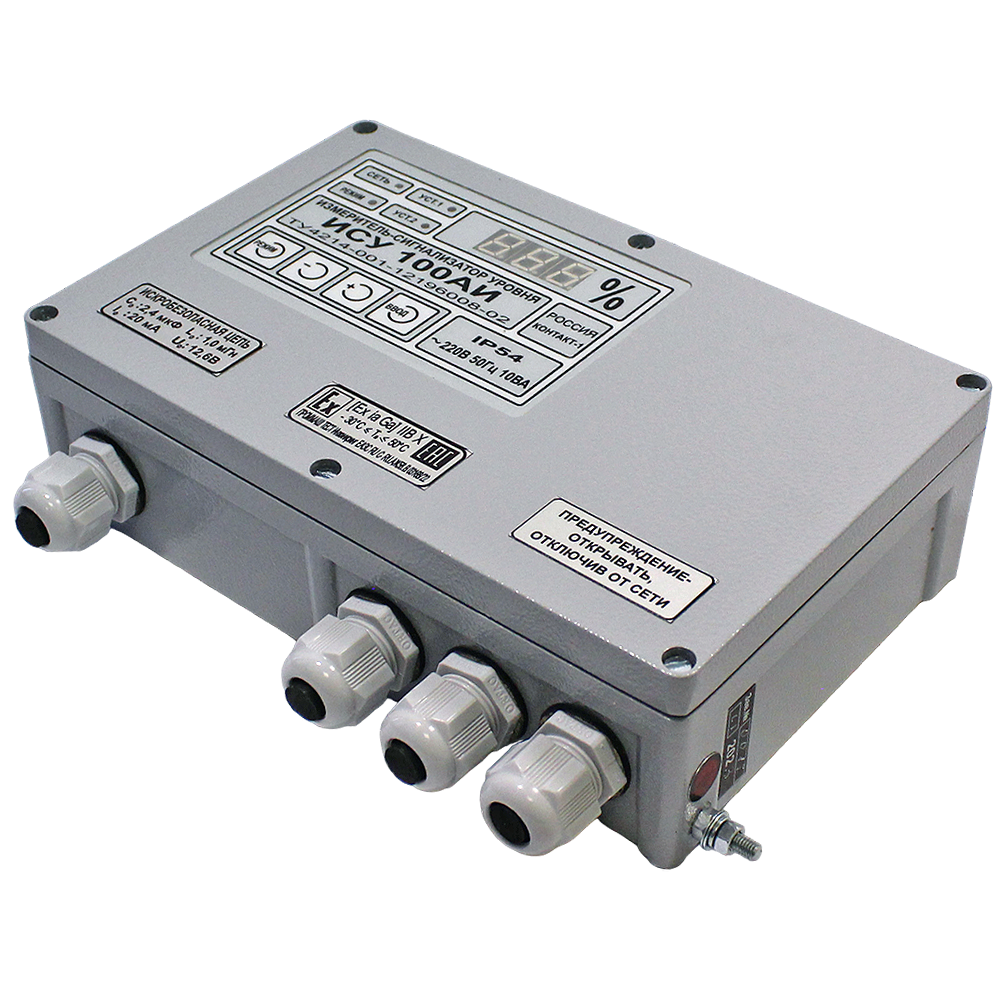

  • Уровнемер ИСУ-100АИ, предназначен для питания от сети ~220 В, 50 Гц.

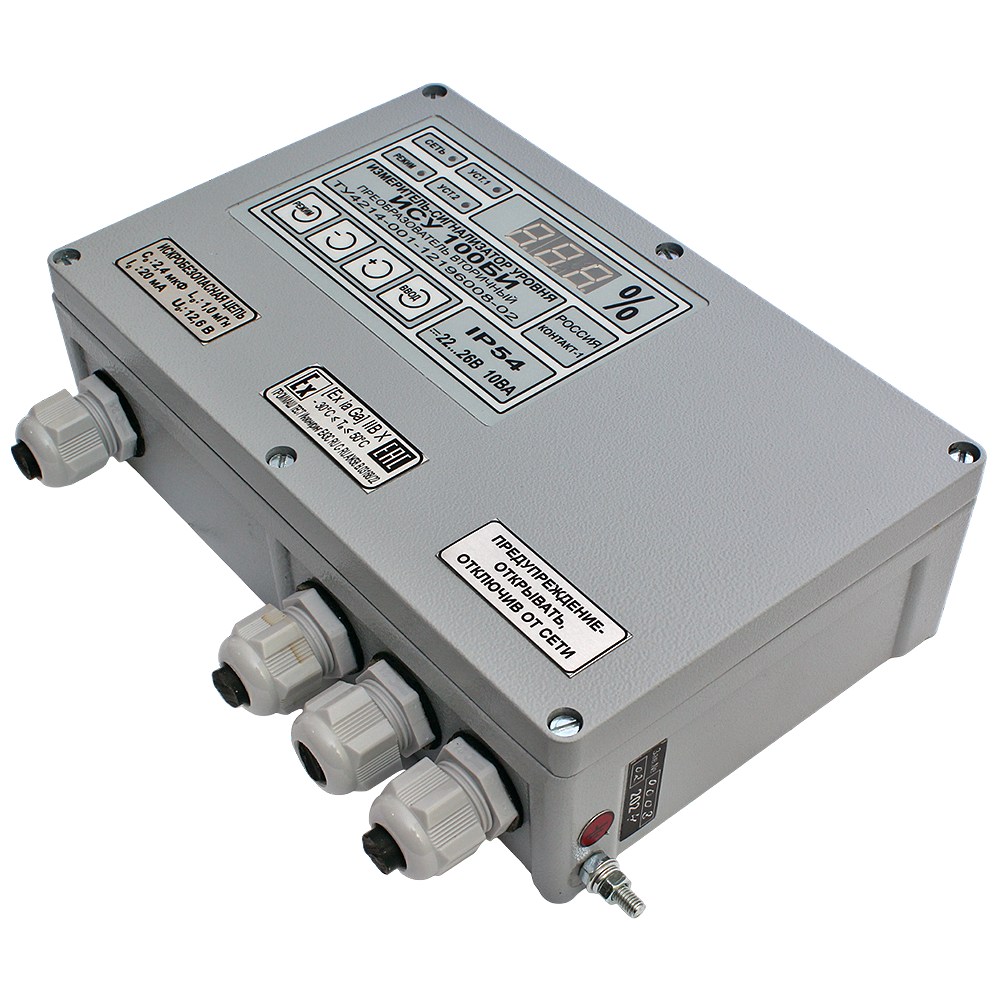

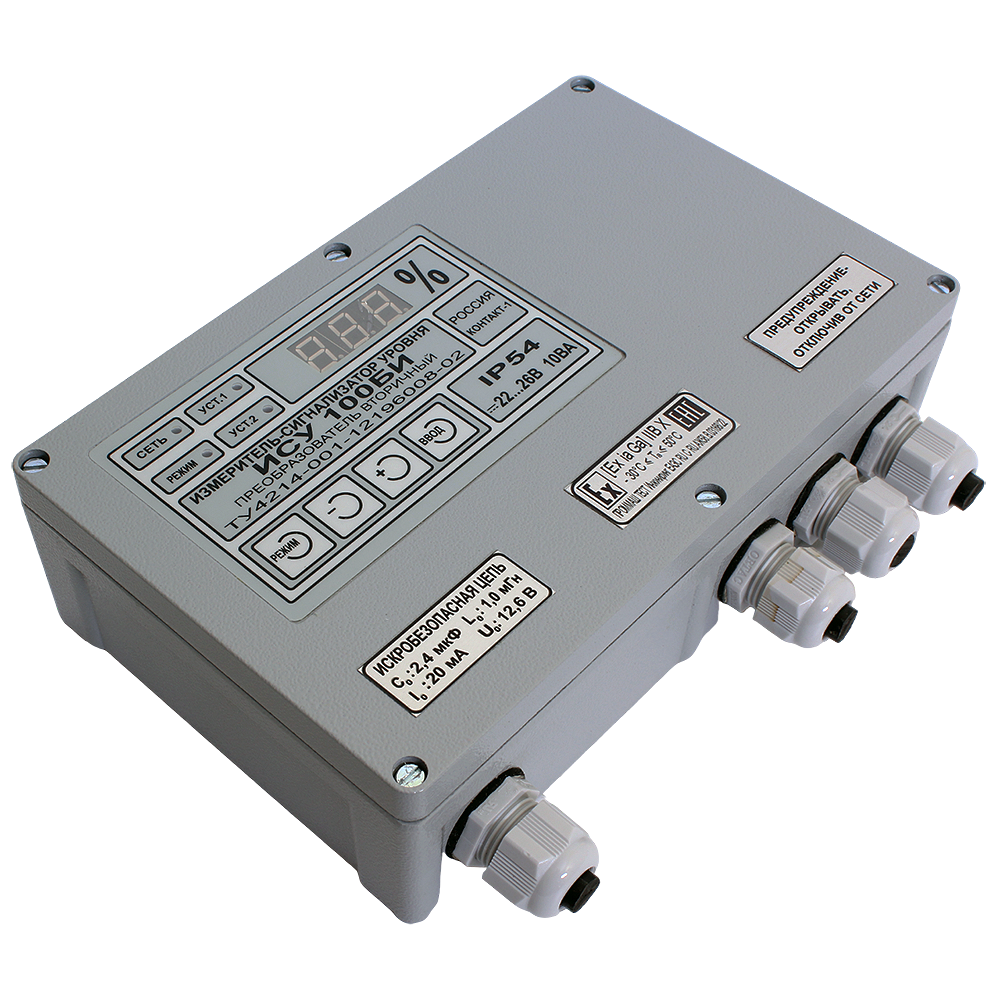

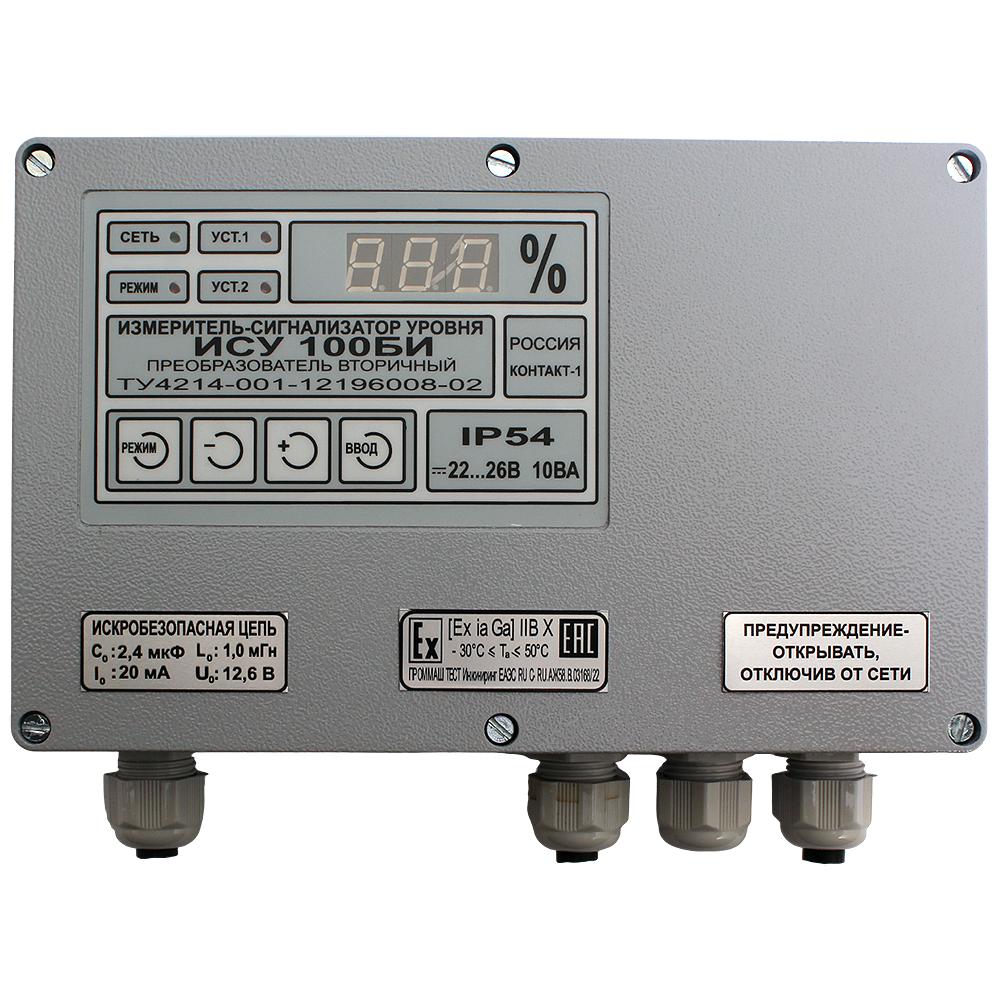

  • Уровнемер ИСУ-100БИ, предназначен для питания от сети +24 В.

Стандартный комплект поставки

  • Преобразователь вторичный ИСУ-100И.
  • Датчик уровня типа Е или типа ЕС – 1 шт.
  • Руководство по эксплуатации.
  • Паспорт на преобразователь вторичный.
  • Паспорт на каждый датчик уровня.
