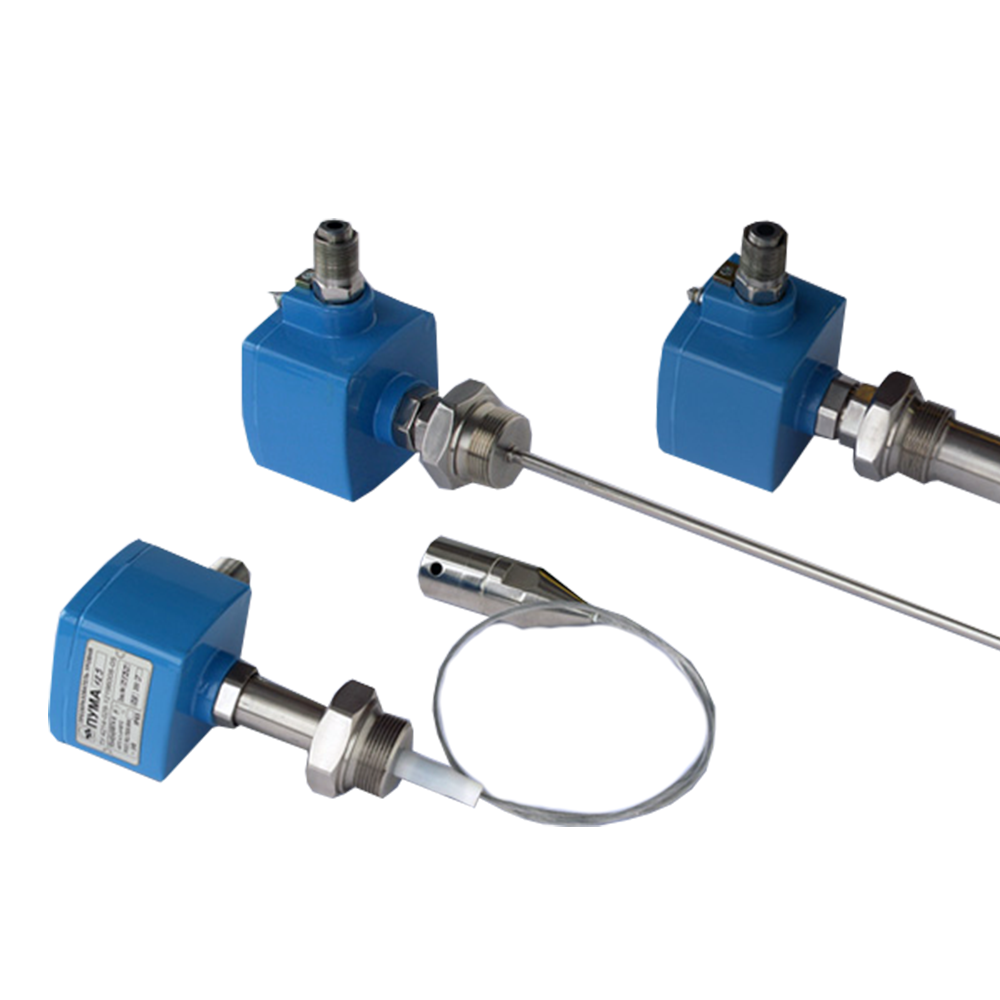

ПУМА-100 уровнемеры емкостные моноблочные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Емкостной

Тип контролируемой среды: Жидкая, Сыпучая

Маркировка взрывозащиты: 1ExiaIIBT4

Описание

Уровнемер ПУМА-100 предназначен для непрерывного измерения уровня жидких или сыпучих сред в технологических и товарных резервуарах, танках, силосах, бункерах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением, а также для передачи измерительной информации по интерфейсу RS485 другим устройствам систем автоматизированного управления (АСУ).

Емкостной преобразователь уровня ПУМА100 представляет собой моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.

Основные функции моноблочного уровнемера ПУМА:

  • Преобразование емкости чувствительного элемента в уровень контролируемой среды.
  • Формирование унифицированного токового сигнала, пропорционального значению измеряемой величины.
  • Выдача результатов измерения по интерфейсу RS-485 на устройства верхнего уровня в линейных, объемных или относительных единицах (см, м, л, м3, %) по протоколу ModBus RTU.
  • Автодиагностика и сигнализация отказов.
  • Адаптация функции преобразования к геометрической форме резервуара при выдаче результатов измерения в объемных единицах.

Принцип действия емкостного уровнемера ПУМА-100 основан на преобразовании электрической емкости чувствительного элемента в частотный сигнал. Величина электрической емкости чувствительного элемента и, соответственно, длительность периода частотного сигнала зависит от глубины погружения ЧЭ в контролируемую среду, т.е. от положения уровня.

Моноблочные уровнемеры ПУМА-100 могут быть объединены в локальную сеть с интерфейсом RS-485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.

Технические характеристики

Основная погрешность ±1%
Выходные сигналы RS485, Токовый 0-20 мА, Токовый 4-20 мА
Температура контролируемой среды Обычное исполнение: -30...+80°С

Исполнение с термовтулкой: -30 ...+200°С

Давление контролируемой среды До 2,5 МПа
Исполнение по степени защиты IP65
Питание =24 В

Структура обозначения, пример заказа

ПУМА1
1
3
Т
- 30,0

Рабочая длина ЧЭ (в метрах)

Термостойкое исполнение: Т – температура контролируемой среды более +80°С;
Отсутствует – температура контролируемой среды до +80°С

Материал ЧЭ: 1 – углеродистая сталь без защитного покрытия; 2 – углеродистая сталь с покрытием цинком;
3 – нержавеющая сталь 12Х18Н10Т; 5 – углеродитсая сталь, защищенная фторопластом; 7 – стеклопластик

Конструкция ЧЭ: 1 – стержневой; 2 – гибкий; 5 – трубчатый

Наименование модели

Варианты исполнений

Исполнение
уровнемера

Длина ЧЭ
(L, м)

Температура
среды (°С)

Контролируемая
среда

ПУМА 112

1,0 – 2,5

до 200

жидкие и сыпучие диэлектрические, неагрессивные среды, в том числе зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.

ПУМА 113

1,0 – 2,5

до 200

жидкие и сыпучие диэлектрические среды (см. ПУМА112), в том числе пищевые и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т

ПУМА 115

1,0 – 2,5

до 150

жидкие и сыпучие среды (диэлектрические и проводящие), в т.ч. агрессивные и вязкие (с учетом стойкости и степени смачиваемости фторопластового покрытия ЧЭ)

ПУМА 121
ПУМА 122

1,0 – 30,0

до 200

жидкие и сыпучие диэлектрические, неагрессивные среды (см. ПУМА 112)

ПУМА 125

1,0 – 30,0

до 150

жидкие, сыпучие среды (диэлектрические и проводящие) (см. ПУМА 115)

ПУМА 152

1,0 – 3,0

до 150

светлые нефтепродукты, сжиженный газ, газовый конденсат

ПУМА 153

1,0 – 3,0

до 150

светлые нефтепродукты, масла, а также жидкие пищевые и агрессивные среды, с учетом стойкости нерж. стали 12Х18Н10Т

ПУМА 157

1,0 – 6,0

до 80



Стандартный комплект поставки

  • Уровнемер емкостный моноблочный ПУМА.
  • Руководство эксплуатации.

Дополнительная комплектация, опции

  • Промышленный контроллер с соответствующим программным обеспечением или ПЭВМ (подключается до 250 уровнемеров ПУМА100).
  • Преобразователь интерфейса RS-485/RS-232.
  • Блок питания.
  • Программное обеспечение верхнего уровня. Выдача результатов измерения по интерфейсу RS-485 на устройства верхнего уровня в линейных, объемных или относительных единицах (см, м, л, м3, %) по протоколу ModBus RTU.
