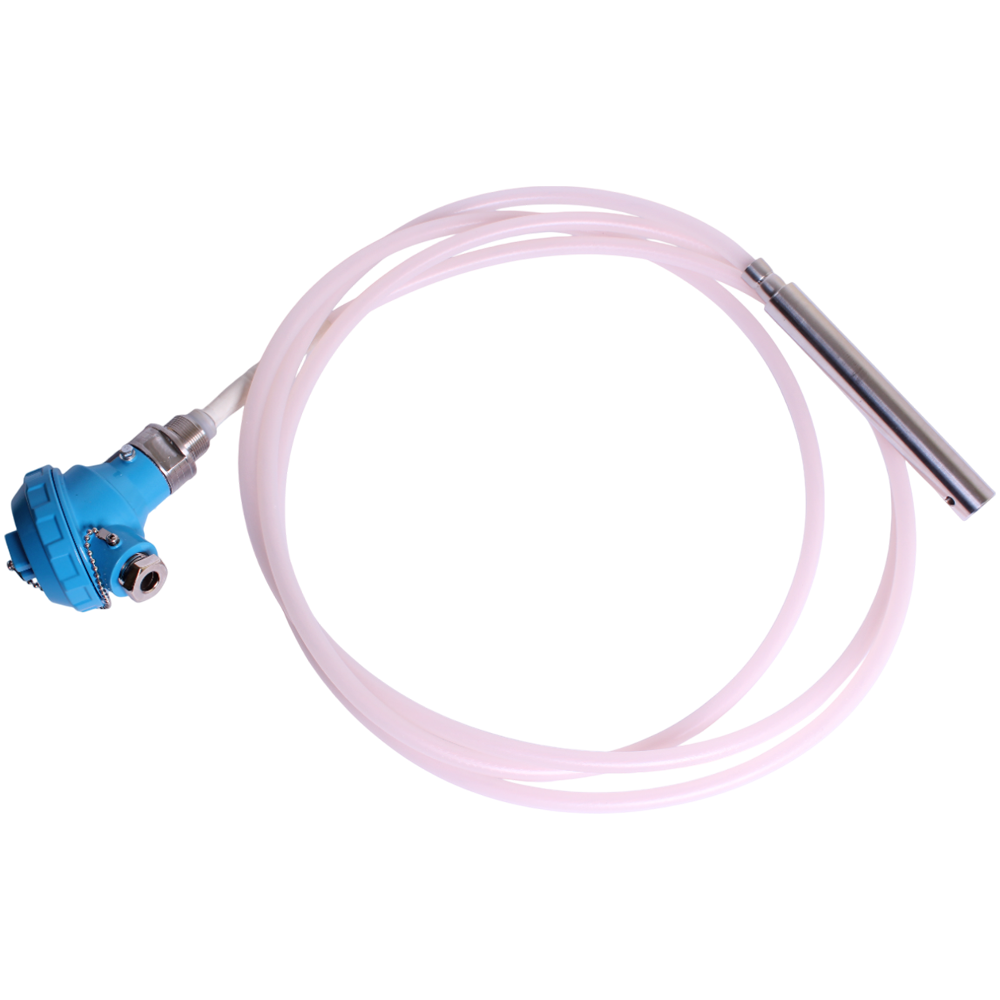

РИС-101М1 датчики-индикаторы уровня емкостные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Емкостной

Тип контролируемой среды: Жидкая, Сыпучая

Маркировка взрывозащиты: 0ExiaIICT6, 1ExiaIIC

Описание

Датчики-индикаторы РИС-101М1 предназ­начены для контроля уровня жидких и твердых (сыпучих) сред в системах автоматического контроля, регулирования и управления технологиче­скими процессами, в том числе со взрывоопасными условиями производства.
Индикатор исполнения А предназначен для эксплуатации на объектах атомной энергетики (ОАЭ).

Индикаторы РИС-101М1 обеспечивают:

  • Преобразование уровня контролируемой сре­ды в стандартные токовые сигналы.
  • Визуальную, звуковую и релейную (типа «су­хой контакт») сигнализацию назначенных поль­зователем четырех предельных  уровней среды.
  • Цифровую индикацию уровня в процентах или в метрах.
  • Передачу информации об измеряемых пара­метрах по последовательному интерфейсу RS-485 ModBus RTU.

Релейный сигнал (переключающий контакт): число уставок - 4, коммутируемая нагрузка, В:

  • Резистивная, постоянный ток 5 А, 24.
  • Резистивная, переменный ток 5 А, 250.
  • Индуктивная, переменный ток 2 А, 250.

Цифровой индикатор: число разрядов - 6.
Дифференциал срабатывания, %  1,5.


По способу защиты человека от поражения эле­ктрическим током емкостные датчики РИС-101М1 относятся к клас­су 01 по ГОСТ 12.2.007.0.
Детали ПП, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или не хуже стали 12Х18Н10Т ГОСТ 5632, фторопласта 4 ГОСТ 10007, премикса ПСК-5 ТУ 6-11-544.
Индикаторы исполнения А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности 3Н, 3НУ, 4Н, по ПНАЭГ-01-011-97
Индикаторы исполнения А относятся по сейсмостойкости к категории IIб по НП-031-01.

Взрывозащищенное исполнение датчиков-индикаторов РИС-101М1
Первичные преобразователи индикаторов могут выпускаться с маркировкой взрывозащиты «0ExiaIICT6 в комплекте РИС 101М1И», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут размещаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ и другим директивным документам, регламентиру­ющим применение электрооборудования во взрывоопасных зонах помещений и наружных ус­тановок.

Передающие преобразователи индикаторов взрывозащищенного исполнения имеют марки­ровку взрывозащиты «[Exia]IIC в комплекте РИС 101М1И», искробезопасные выходные цепи уров­ня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Показывающий прибор индикаторов взрывоза­щищенного исполенения предназначен для уста­новки вне взрывоопасных зон.

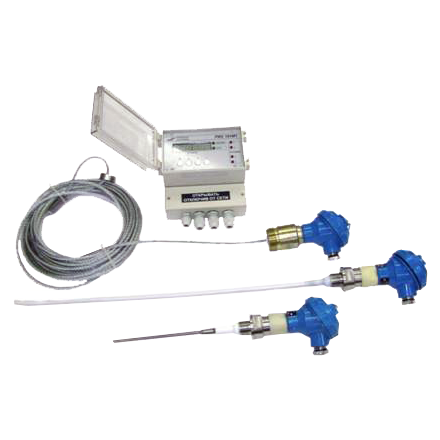

Емкостные индикаторы РИС-101М1 состоят из первичного преобразо­вателя (ПП) с чувствительным элементом,  пере­дающего преобразователя (ППР) и дополнительного показываю­щего прибора (амперметра М42301.34 с током полного отклонения 5 мА и шкалой 0-100%), по­ставляемого по требованию заказчика.

ПП состоит из:

  • литого корпуса
  • блока электронного (БЭ)
  • чувствительного элемента

Корпус имеет съемную крышку и кабельный сальниковый ввод для подвода кабеля связи с ППР.

Принцип действия ПП основан на преобразова­нии изменения электрической емкости чувстви­тельного элемента, вызванного изменением уровня контролируемой среды, в частоту выход­ного сигнала.

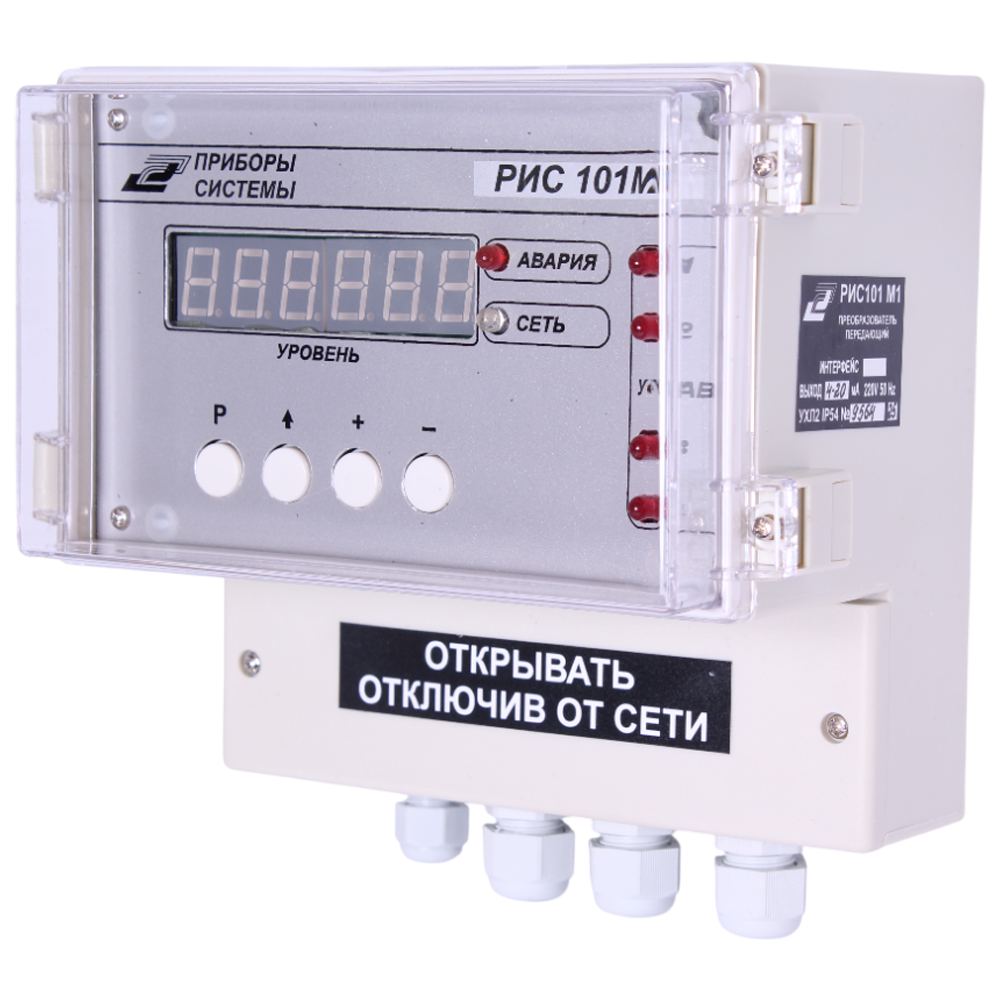

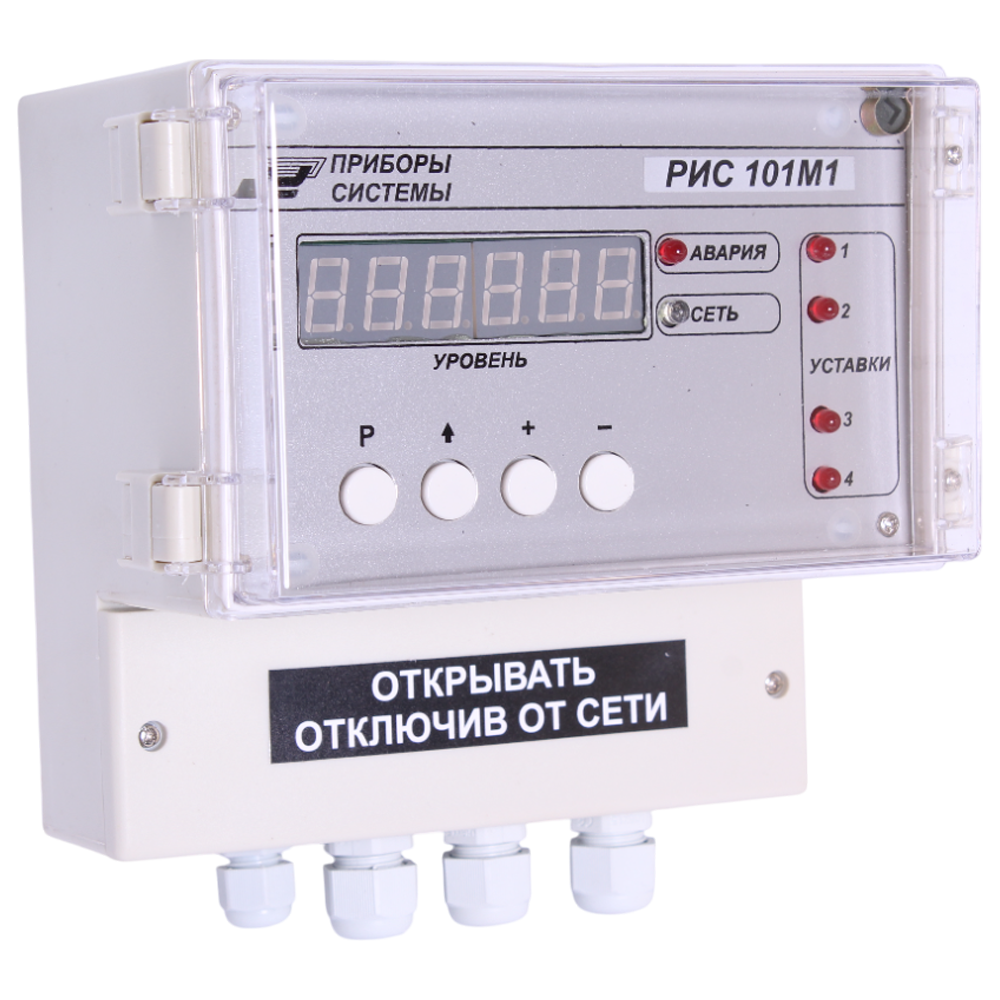

ППР состоит из следующих частей:

  • настенного пластикового корпуса
  • модуля вторичного преобразователя (МВП)
  • модуля индикации (МИ)

Технические характеристики

Основная погрешность ±1,5%
Выходные сигналы RS485, Релейный, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА
Температура контролируемой среды До +85...+250°С (в зависимости от исполнения)
Давление контролируемой среды До 1,0 МПа; До 2,5 МПа; До 4,0 МПа
Материалы изготовления Сталь 12Х18Н10Т; Фторопласт 4 ГОСТ 10007; Премикс ПСК-5 ТУ 6-11-544
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP54
Питание =12 В, =24 В, ~220 В
Вес Передающий преобразователь: 1,5 кг;

Первичный преобразователь (в зависимости от исполнения): 0,9...14 кг

Структура обозначения, пример заказа

РИС101М1
-025
-1,0
-42
-RS
-220

Напряжение питания:
220 - переменный ток 220 В, 50 Гц
12 - постоянный ток 12 В
24 - постоянный ток 24 В

Наличие показывающего прибора

Наличие последовательного интерфейса

Выходной токовый сигнал:
05 - 0-5 мА
02 - 0-20 мА
42 - 4-20 мА

Длина погружаемой части

Исполнение для ОАЭ

Взрывозащищенное исполнение

Исполнение первичного преобразователя

Наименование модели

Варианты исполнений

Условное обозначение первичного преобра­зователя

Конструктивное
исполнение чувствительного элемента

Длина погружаемой части чувствительного элемента, L , м

Параметры контролируемой среды

Физическое состояние, электрические свойства

Темпе­ратура,
0 С

Рабочее избыточное давление, Рраб, МПа

Относи­тельная диэлектри­ческая проница­емость

Динами­ческая вязкость, Па*с, не более

Размер гранулы (куска), мм, не более

ПП-005

Стержневой неизолированный

0,85; 1,0; 1,6; 2,0; 2,5

Жидкая, неэлектро­проводная

+250

2,5

2...10

1,0

-

ПП-005И

+100

ПП-012

Пластинчатый

1,084; 1,684; 2,584

Жидкая, сыпучая, неэлектро­проводная

+250

2,5

2...10

1,0

5

ПП-012И

+100

ПП-016

Стержневой неизолированный

0,567; 0,667; 0,867; 0,967

Сыпучая, неэлектро­проводная

+100

2,5

2...10

-

5

ПП-016И

ПП-025

Стержневой изолированный

0,85; 1,0; 1,6; 2,0; 2,5

Жидкая, электро­проводная

+250

2,5

-

1,0

-

ПП-025И

+100

ПП-064

Цилиндрический неизолированный

0,57; 0,67; 0,87; 0,97; 1,97; 3,27

Жидкая, неэлектро­проводная

+250

2,5

2...10

1,5

-

ПП-064И

+100

ПП-066

Цилиндрический изолированный

0,575; 0,675; 0,875; 0,975

Жидкая, электро­проводная

+250

2,5

-

1,5

-

ПП-066И

+100

ПП-082

Трубчатый неизолированный

0,5; 0,6; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0

Жидкая, неэлектро­проводная, в т.ч. сжиженные газы

+250

4,0

1,6...2,2

1,0

-

ПП-082И

+100

ПП-083

Цилиндрический изолированный

0,1; 0,25; 0.6; 1,0

Жидкая, электро­проводная

+250

2,5

-

1,0

-

ПП-083И

+100

ПП-084

Цилиндрический неизолированный

0,1; 0,25; 0.5; 0,6; 0,8; 1,0

Жидкая, неэлектро­проводная

+250

2,5

2...10

1,0

-

ПП-084И

+ 100

ПП-092

Тросовый неизолированный

1,0; 1,6; от 2,0 до 22 м через каждые 0,5 м

Жидкая, сыпучая, неэлектро­проводная

+85

-

2...10

1,0

5

ПП-092И

ПП-094

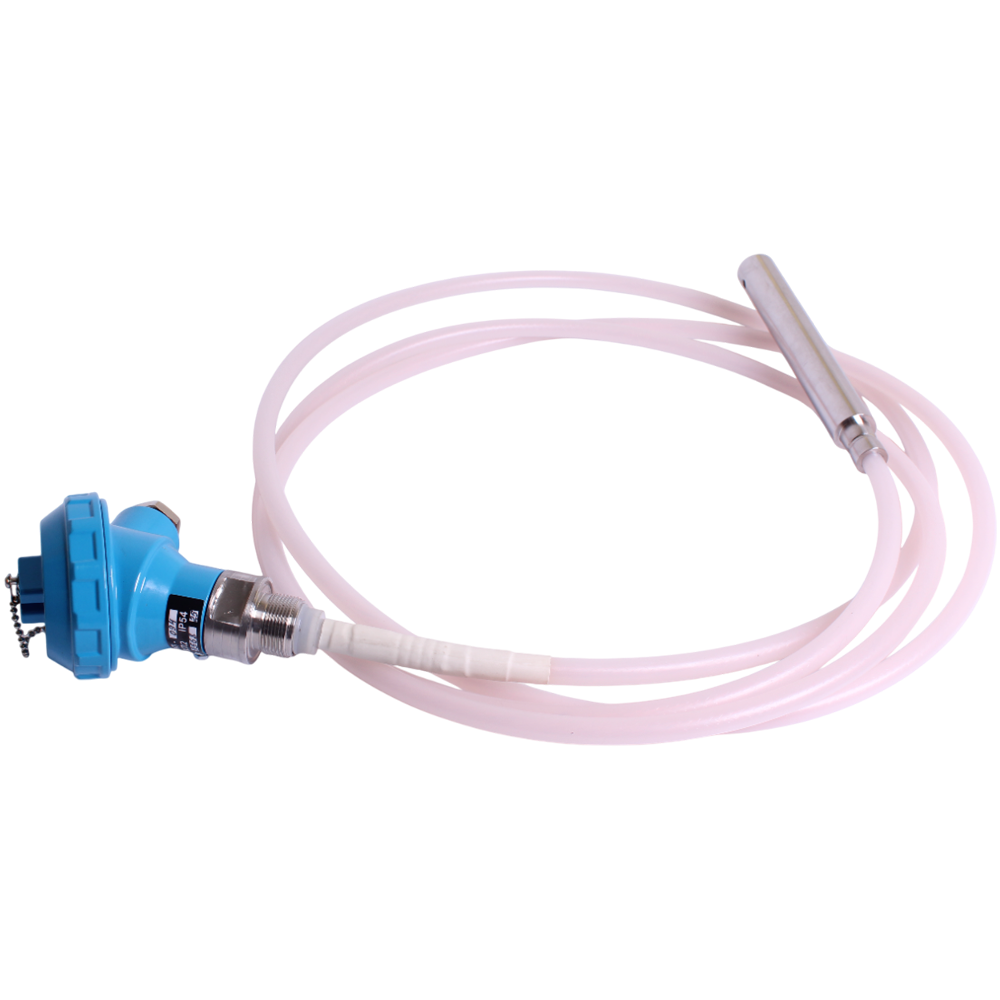

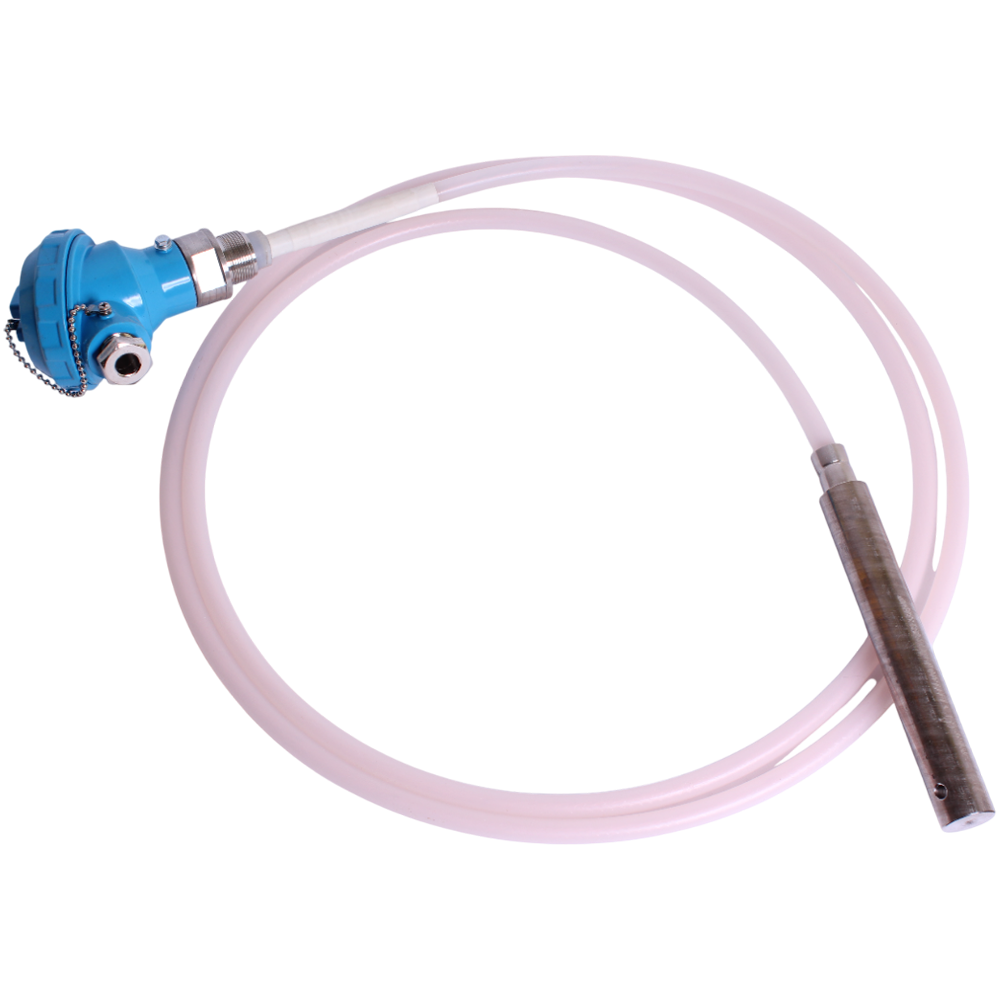

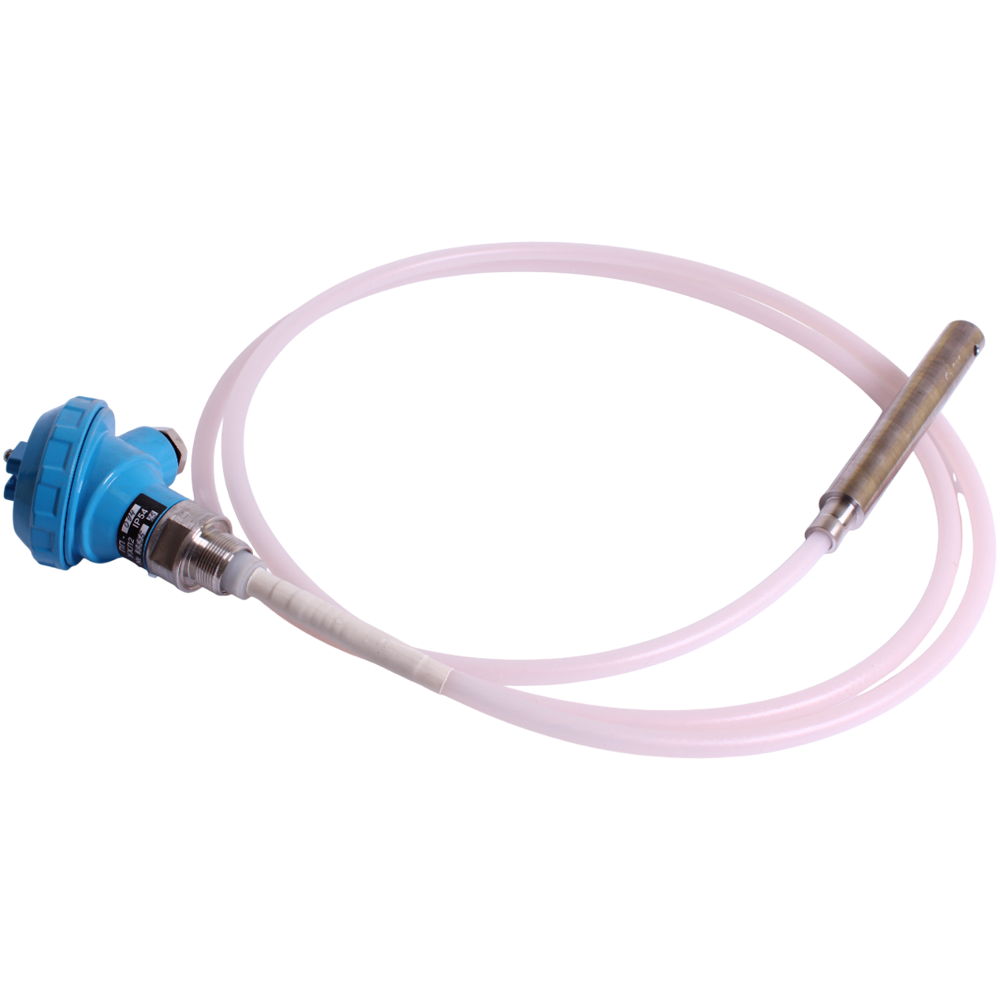

Кабельный

3.0; 4,0; 6,0 10,0

Жидкая, электро­проводная

+85

1,0

-

1,0

-

ПП-094И

ПП-095

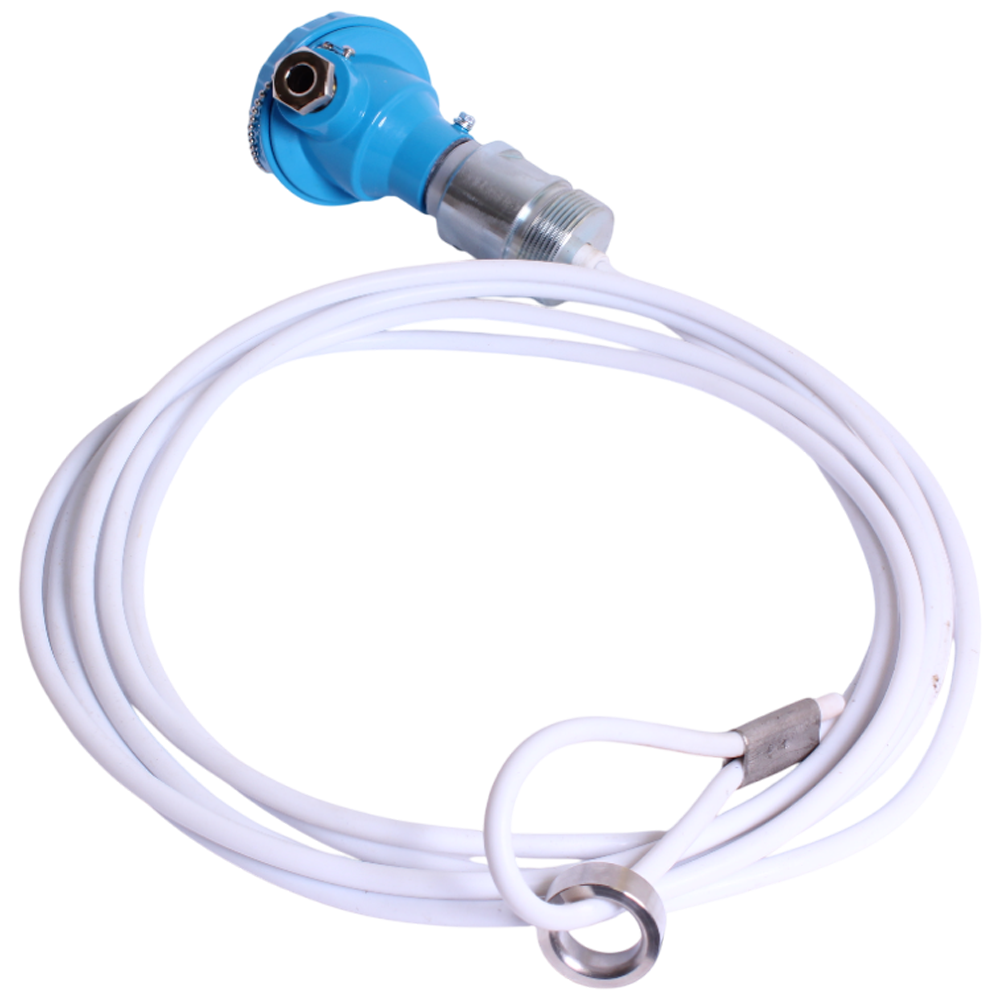

Тросовый

2,74; 4,24; 6,24

Жидкая, сыпучая, неэлектро­проводная

+85

-

2...10

1,0

5

ПП-096

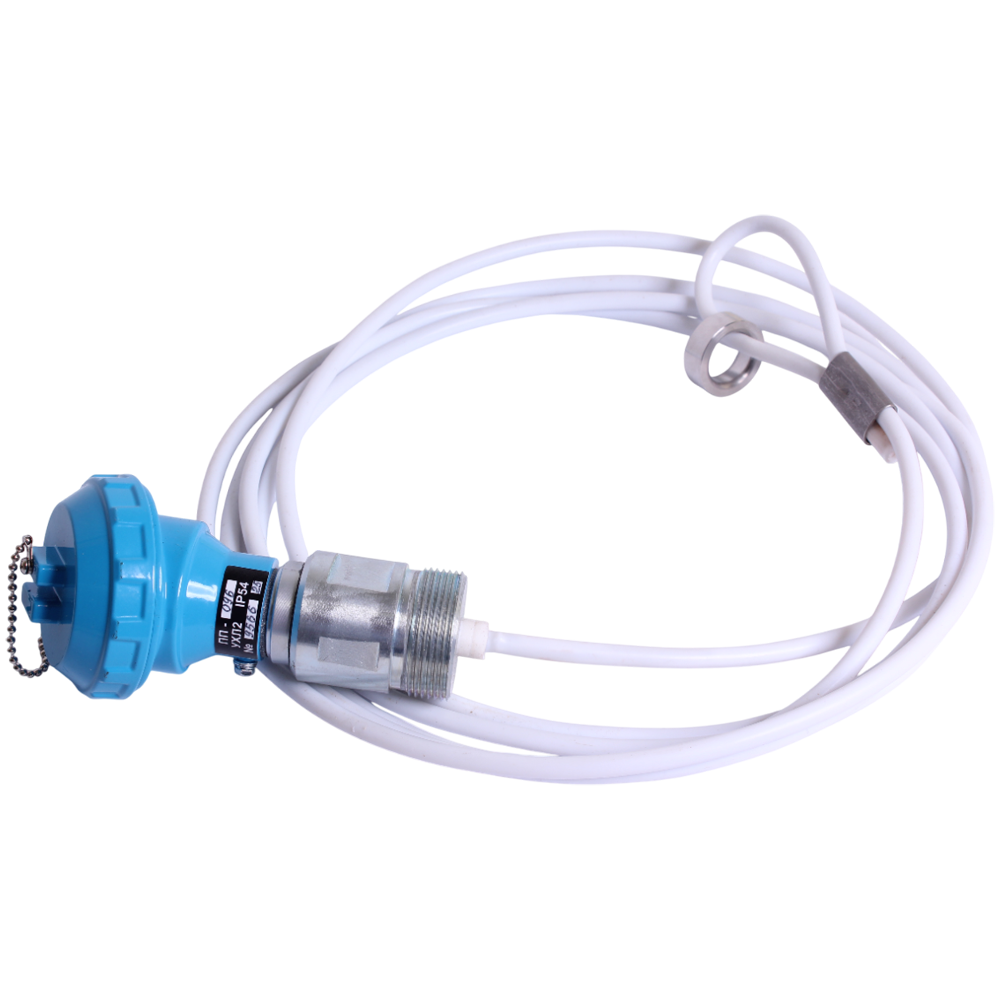

Тросовый изолированный

1,0; 1,6; от 2,0 до 22 м через каждые 0,5 м

Жидкая, сыпучая, электропроводная

+85

-

-

1,0

-

ПП-096И

Стандартный комплект поставки

  • Первичный преобразователь.
  • Передающий преобразователь.
  • Плавкая вставка ВП2Б-1В-0,5А.
  • Плавкая вставка ВП2Б-1В-1.0А.
  • Руководство по эксплуатации.
  • Паспорт.

Дополнительная комплектация, опции

  • Показывающий прибор (амперметр).
