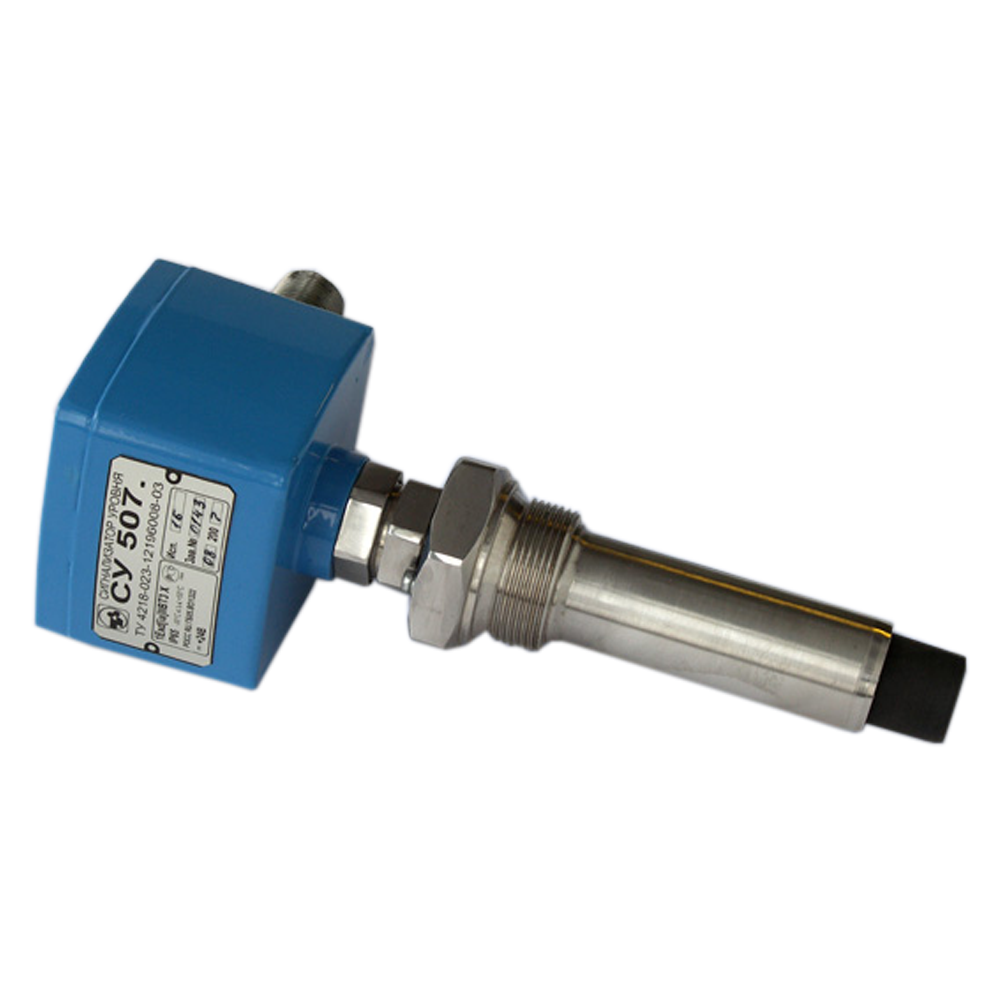

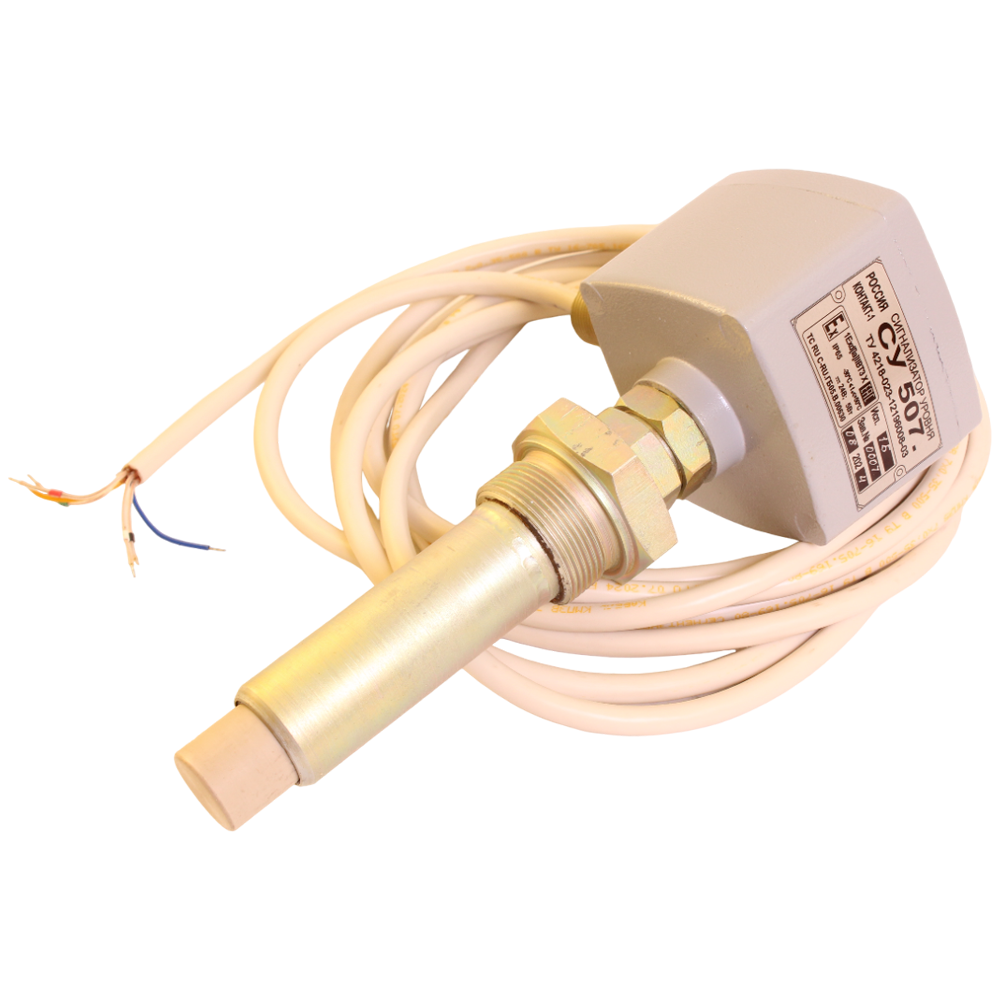

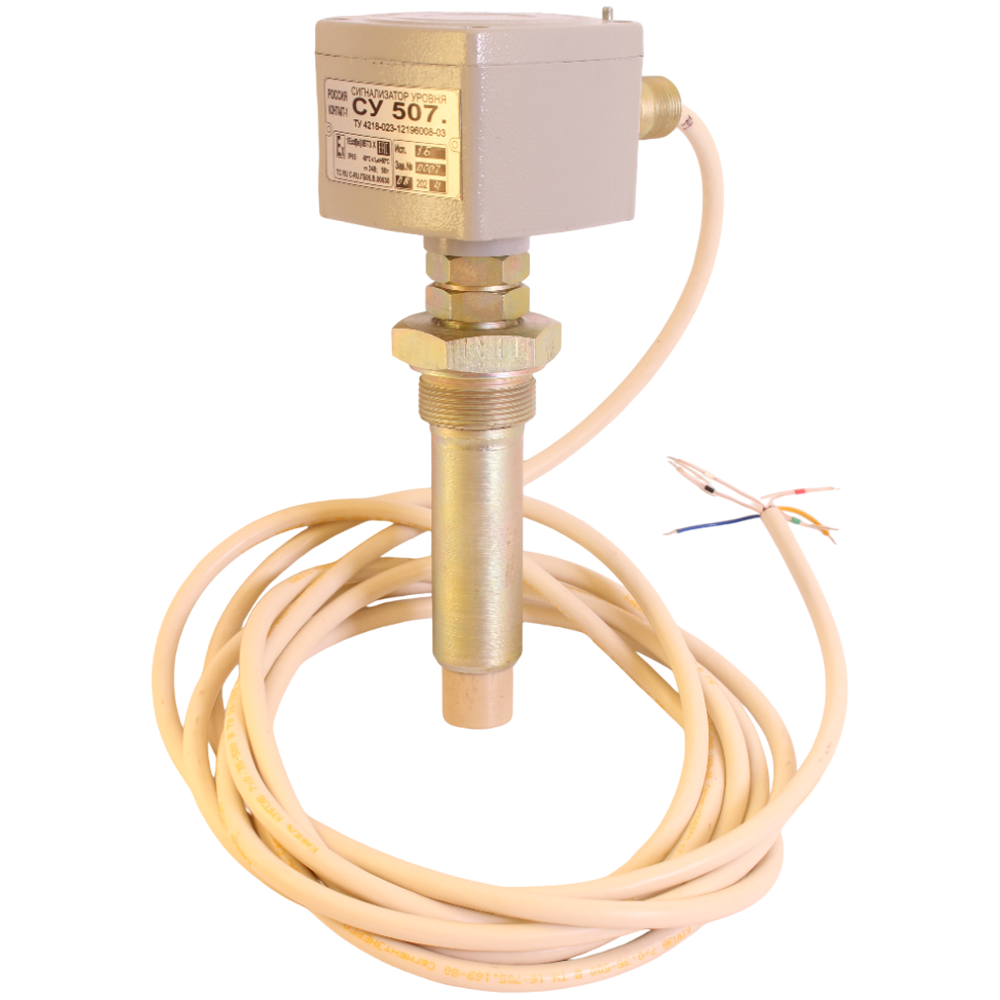

СУ-507 сигнализаторы уровня емкостные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: 1ExdiaIIBT3

Описание

Сигнализаторы уровня СУ-507 предназначены для контроля предельного уровня жидких (нефти, нефтепродуктов, воды, масла) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка) сред в емкостях, находящихся как под атмосферным, так и под избыточным давлением.

Так же емкостные уровнемеры СУ-507 можно использовать для сигнализации уровня раздела фаз жидкостей с различными физическими свойствами (например, границы продукт-подтоварная вода и т.п.).

Функциональные возможности:

  • Сигнализация уровня раздела фаз.
  • Сигнализация верхнего или нижнего предельных уровней.
  • Формирование выходного релейного сигнала при достижении предельного уровня.

Устройство и принцип действия СУ-507
Сигнализаторы уровня СУ-507 представляют собой моноблочную конструкцию, объединяющую электронный преобразователь, имеющий релейный выход и ЧЭ.
При заполнении или опорожнении резервуара электрическая емкость расположенного в нем ЧЭ изменяется в зависимости от уровня погружения в контролируемую среду. Это изменение емкости преобразуется электронной схемой сигнализатора в дискретный токовый сигнал, а затем в выходной сигнал типа «сухой контакт».

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды -30...+50°С
Давление контролируемой среды До 1,6 МПа
Исполнение по степени защиты IP65, IP68
Питание =24 В, ~220 В

Структура обозначения, пример заказа

СУ-507
2
А
0,5

Рабочая длина ЧЭ, м

Напряжение питания: А – 187...242 В, 50 Гц; Б – 21 ... 27 В

Исполнение: 1-компактное, расстояние от штуцера до зоны срабатывания - 0,15 м; 2-с жестким удлинением, расстояние от штуцера до зоны срабатывания - 0,3... 2,5 м; 3- с гибким удлинением, расстояние от штуцера до зоны срабатывания - 2,5

Наименование модели

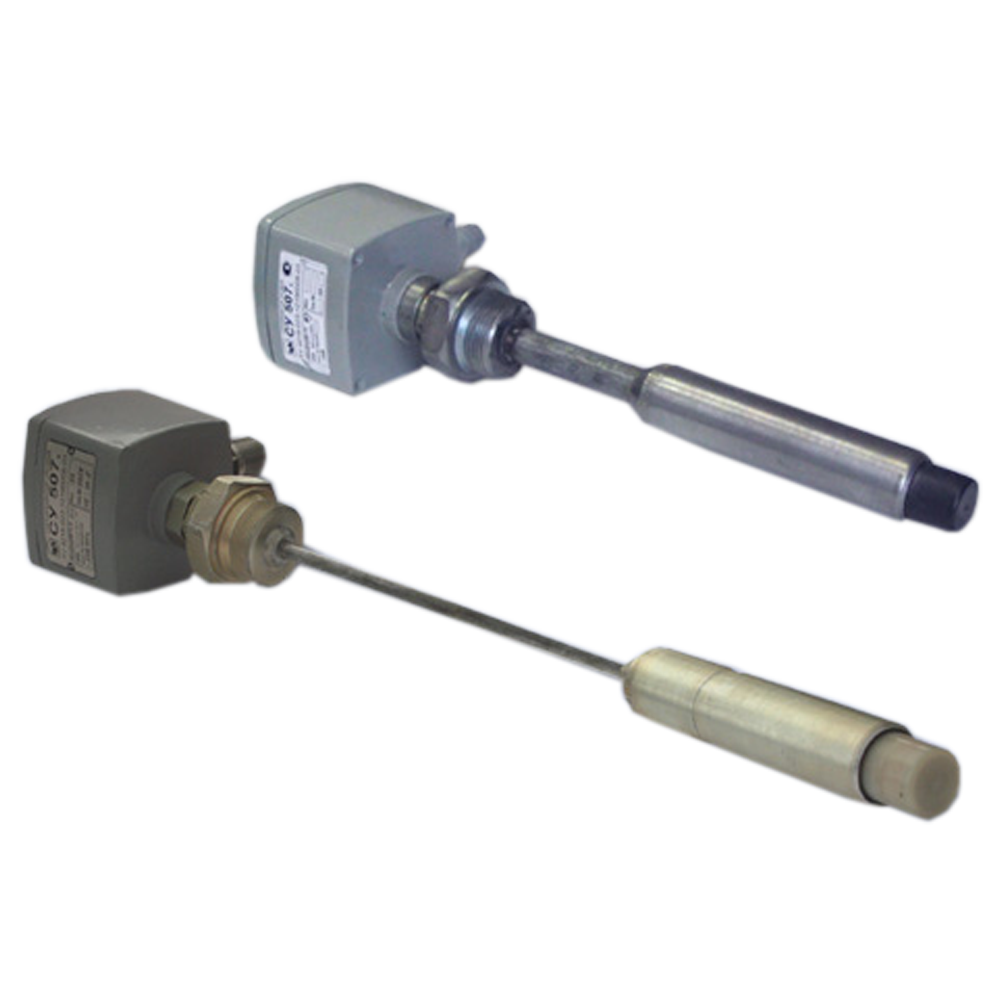

Варианты исполнений

В зависимости от типа контроллируемой среды и условий эксплуатации могут применятся следующие варианты исполнения сигнализаторов уровня:

  • Сигнализатор уровня СУ-507.1Х – компактное, расстояние от штуцера до зоны срабатывания – 0,15 м;
  • Сигнализатор уровня СУ-507.2Х – с жестким удлинением, расстояние от штуцера до зоны срабатывания – 0,3 ... 2,5 м;
  • Сигнализатор уровня СУ-507.3Х – с гибким удлинением из нержавеющей трубки, расстояние от штуцера до зоны срабатывания – 2,5 ... 30 м.

Исполнения по питанию:

  • Сигнализатор уровня СУ-507.ХА – переменное, 220 В (50Гц);
  • Сигнализатор уровня СУ-507.ХБ – постоянное, 24 В.

Стандартный комплект поставки

  • Сигнализатор уровня СУ-507.
  • Руководство по эксплуатации.
  • Паспорт.
