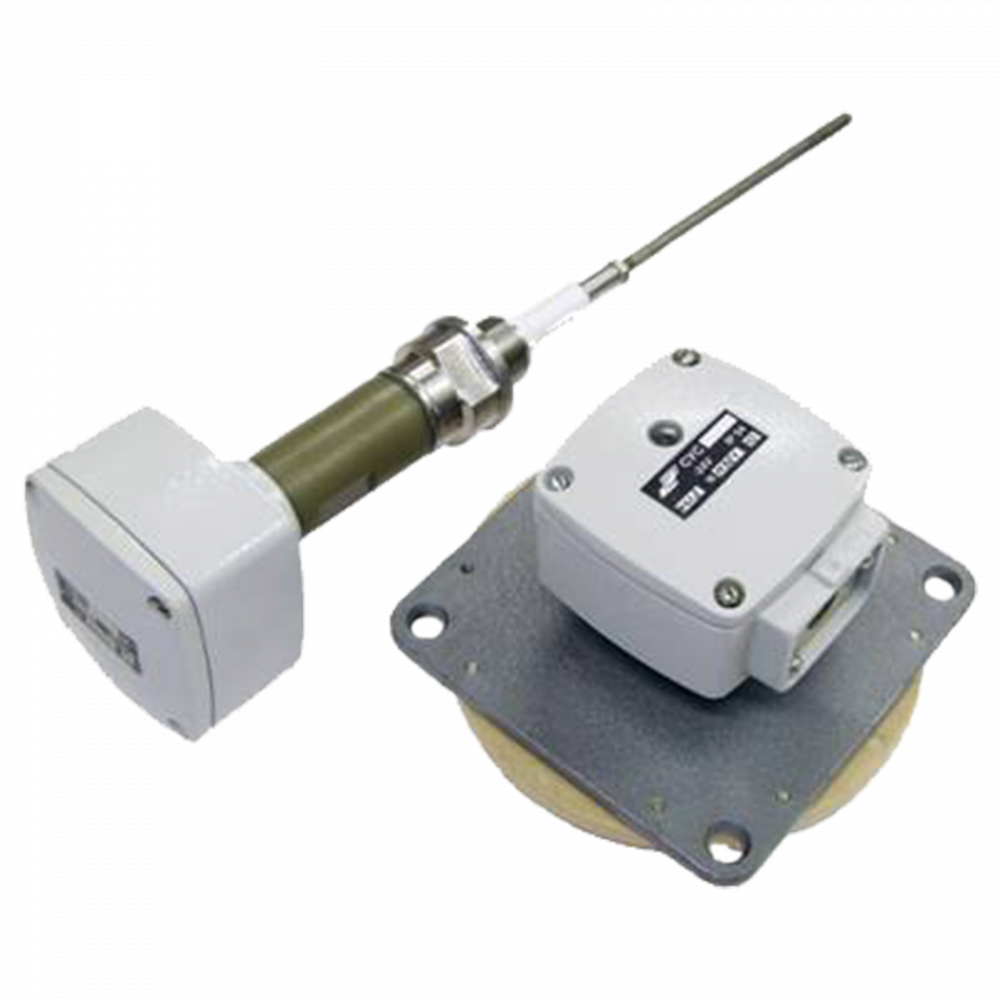

СУС-100 сигнализаторы уровня емкостные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Жидкая, Сыпучая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Сигнализаторы уровня СУС-100 предназначены для контроля уровня электропроводных и неэлектропроводных жидких, твердых (сыпучих) сред, зерна и продуктов его размола. Обеспечивают сигнализацию «наличия» или «отсутствия» контролируемой среды на установленном уровне.

Сигнализатор СУС-100 представляет собой моноблочную конструкцию и состоит из конструктивно совмещенных чувствительного элемента (ЧЭ) и преобразователя.

По устойчивости к маханическим нагрузкам сигнализатор соответствует группе N3 по ГОСТ Р52931.

Дифференциал: при вертикальной установке ЧЭ не более 80 мм; при горизонтальной установке ЧЭ не более диаметра ЧЭ.
Потребляемая мощность: СУС-100Р - 1 В*А; СУС-100Б - 5 В*А.
Релейный выход (СУС-100Р) - нагрузка на контакты реле: переменный ток до 2,5 А, 250 В, мощность до 100 В*А;
постоянный ток 2,5 А, 30 В, мощность до 100 Вт.
Бесконтактный выход (СУС-100Б): сопротивление нагрузки до 100 Ом; ток нагрузки до 0,2 А.

Технические характеристики

Выходные сигналы	Релейный
Температура контролируемой среды	-45...+150^оС (в зависимости от исполнения)
Давление контролируемой среды	До 2,5 МПа; До 6,4 МПа
Климатическое исполнение (диапазон рабочих температур)	УХЛ2
Исполнение по степени защиты	IP54
Питание	=24 В

Структура обозначения, пример заказа

СУС-111

1,0

1,5 мПа

Давление контролируемой среды, мПа, только для модели 161

Наличие проставки при температуре контролируемой среды выше +60^оС

Длина чувствительного элемента, м (смотреть по таблице «Варианты исполнения»)

Тип выхода:
Р - релейный
Б - бесконтактный

Наименование модели

Варианты исполнений

Условное обозначение сигнализатора	Конструктивное исполнение чувствительного элемента	Длина погружаемой части чувствительного элемента L, м	Параметры контролируемой среды
Условное обозначение сигнализатора	Конструктивное исполнение чувствительного элемента	Длина погружаемой части чувствительного элемента L, м	Физическое состояние, электрические свойства	Температура,ºС	Рабочее избыточное давление, Рраб, МПа	Относительная диэлектрическая проницаемость	Динамическая вязкость, Па*с, не более	Размеры гранулы (куска) мм, не более
СУС-111 Р; Б	Стержневой неизолированный	0,1; 0,25; 0,6; 1,0; 1,6; 2,0	Жидкая, сыпучая, неэлектропроводная, электропроводная	-40...+150	до 2,5	2...10	1,0 (для жидких сред)	5
СУС-113 Р; Б	Пластинчатый	0,25; 0,6; 1,0; 1,6; 2,0	Жидкая, сыпучая, неэлектропроводная	-40...+150	до 2,5	1,6...10	1,0 (для жидких сред)	^-
СУС-161 Р; Б	Цилиндрический неизолированный	0,1; 0,25; 0,6	Жидкая, неэлектропроводная в т. ч. сжиженные газы	-45... +60	0,6...6,4	1,4...4,0	1,0	^-
СУС-171 Р; Б	Плоский	-	Кусковая порошкообразная, сыпучая, электропроводная, неэлектропроводная	-30... +60	^-	-	^-	5
СУС-181 Р; Б	Цилиндрический (трубчатый) неизолированный	0,1; 0,25; 0,6; 1,0	Жидкая, неэлектропроводная в т. ч. сжиженные газы	-45...+150	до 2,5	1,6...10	1,0...3,0	^-
СУС-191 Р; Б	Тросовый неизолированный	1,0; 1,6; от 2 до 22 с интервалом 0,5 м	Жидкая, сыпучая, неэлектропроводная	-40...+150	^-	1,6...10	1,0 (для жидких сред)	5
СУС-193 Р; Б	Тросовый изолированный	1,0; 1,6; от 2 до 22 с интервалом 0,5 м	Жидкая, сыпучая, электропроводная	-40...+150	^-	^-	1,0 (для жидких сред)	^-

Стандартный комплект поставки

Сигнализатор уровня СУС-100.
Руководство эксплуатации.

Скачать документацию

СУС-100 сигнализаторы уровня емкостные. Чертежи и схемы.
