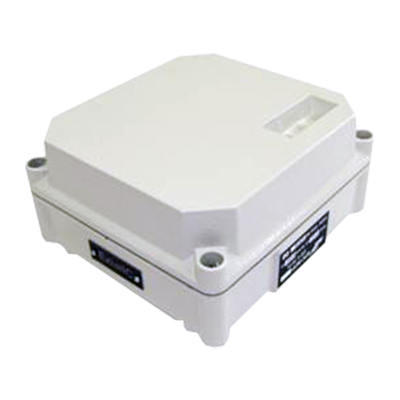

БПС-96ПР блоки преобразования сигналов

Скачать PDF

Маркировка взрывозащиты: 1ExiaIIC

Описание

Блоки питания и преобразования сигналов БПС-96ПР предназначены для использования в системах управления, контроля и регулирования технологическими процессами взрывоопасных производств, и на объектах атомной энергетики (ОАЭ). Блоки осуществляют электрическое питание измерительных преобразователей (САПФИР-22МП-ДУУБ-ЭМ1 и т.д.) по двухпроводной линии связи, несущей одновременно информацию об измеряемом параметре в виде стандартного токового сигнала. Блоки БПС-96ПР позволяют преобразовывать иформационный сигнал с уровней 0-5 мА, 0-20 мА или 4-20 мА в уровни 0-5 мА, 0-20 мА или 4-20 мА.

Блоки преобразования сигналов БПС-96ПР осуществляют сигнализацию об отклонении выходного сигнала от двух (нижнего и верхнего) установленных предельных значений измеряемого параметра в виде световой индикации на передней панели (крышке) и релейных выходных сигналов. (Вариант БПС-96ПР-1)

Приборы имеют пропорциональную (линейную) статическую характеристику. Обеспечивают искробезопасность цепей электрического питания измерительных преобразователей и имеют входные искробезопасные цепи уровня «ia» с маркировкой взрывозащиты.

Блок сигналов БПС-96ПР рассчитан для работы вне взрывоопасных зон помещений и наружных установок. Длина линии связи до 600 м.

Принцип работы блока преобразования сигналов БПС-96ПР
Блок состоит из корпуса, крышки, электронных печатных плат, размещенных в корпусе, имеет наружный винт заземления. По линии связи на вход блока поступает от внешнего устройства информационный сигнал постоянного тока 0-5 мА или 0-20 мА или 4-20 мА, который преобразуется в сигналы постоянного тока (тип сигнала в зависимости от исполнения блока). Питание внешнего устройства осуществляется от стабилизированного источника питания напряжением постоянного тока +36 В. Токовый сигнал от измерительного преобразователя поступает на контакты разъема, где преобразуется в сигнал, представленный напряжением. Далее сигнал при помощи аналого-цифрового преобразователя (АПЦ) преобразуется в цифровой код. Управление работой АПЦ и всего блока БПС-96ПР осуществляет микропроцессор.

Полученный с АПЦ код обрабатывается в микропроцессоре в соответствии с заданной функцией преобразования. Результат преобразования выводится в виде сигнала с широтно-импульсной модуляцией (ШИМ), который поступает на схему «ШИМ-напряжение». Одна из плат прибора служит для настройки параметров блока. На ней установлены четыре клавиши для управления вводом настраиваемых параметров и два семисегментных индикатора, отображающих информацию о текущем режиме настройки. Так же на ней расположены два светодиода, сигнализирующих о превышении допустимых уровней выходного сигнала и индикатор «Сеть».

Другая плата прибора БПС-96ПР предназначена для отображения информации об уровне выходного сигнала в цифровом виде. Так же на ней находится джампер, при помощи которого выбирается необходимый режим индикации. Устройство имеет два электронных ключа, управляющих выходными реле.

Выходное реле одного из ключей срабатывает в случае, когда сигнал соответствует уровню меньшему, чем заданный нижний аварийный уровень, а другого, если выходной сигнал соответствует уровню, превышающему заданный верхний аварийный уровень.

Технические характеристики

Выходные сигналы Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА
Климатическое исполнение (диапазон рабочих температур) УХЛ4
Исполнение по степени защиты IP54
Питание ~220 В
Вес 2,0 кг

Структура обозначения, пример заказа

БПС-96ПР
-0-20
-0,5

Выходной сигнал, мА

Входной сигнал, мА

Обозначение модели

Стандартный комплект поставки

  • Блок БПС-96ПР.
  • Паспорт.
  • Руководство по эксплуатации.
