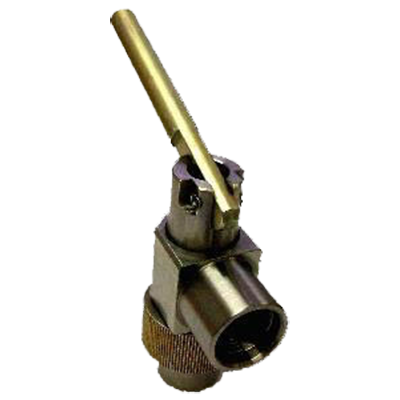

Клапан универсальный

Скачать PDF

Описание

Клапан универсальный предназначен для применения в уровнемерах СУДОС-МИНИ-2, СУДОС-АВТОМАТ-2 для генерации акустического импульса путем запуска газа в скважину или выпуска газа из скважины.

Отличительные особенности универсального клапана для уровнемеров:

  • Универсальный клапан обеспечивает не только выпуск газа из затрубного пространства, но и впуск газа, например от ГБО - 02.
  • Клапан устанавливается вместо обычного ручного клапана.
  • При наличии существенного избыточного затрубного давления клапан используется как обычный ручной клапан для формирования акустической посылки путем выпуска порции газа в окружающее пространство.
  • При малых избыточных давлениях и при вакууме клапан может быть использован для формирования акустической посылки путем впуска в затрубное пространства порции газа высокого давления. В этом случае в качестве источника избыточного давления используется комплект газобаллонного оборудования ГБО - 02, заправленный азотом.
  • При выпуске газа универсальным клапаном из затрубного пространства может быть использован ресивер (из комплекта ГБО - 02) для изменения формы акустической посылки. В этом случае газобаллонное оборудование не подключается.
  • Присоединительные размеры для ресивера: внутренняя М20х1,5.

Технические характеристики

Давление контролируемой среды Рабочее давление со стороны уровнемера: 0 – 100 кгс/см2; Рабочее избыточное давление со стороны ресивера: 0 – 16 кгс/см2
