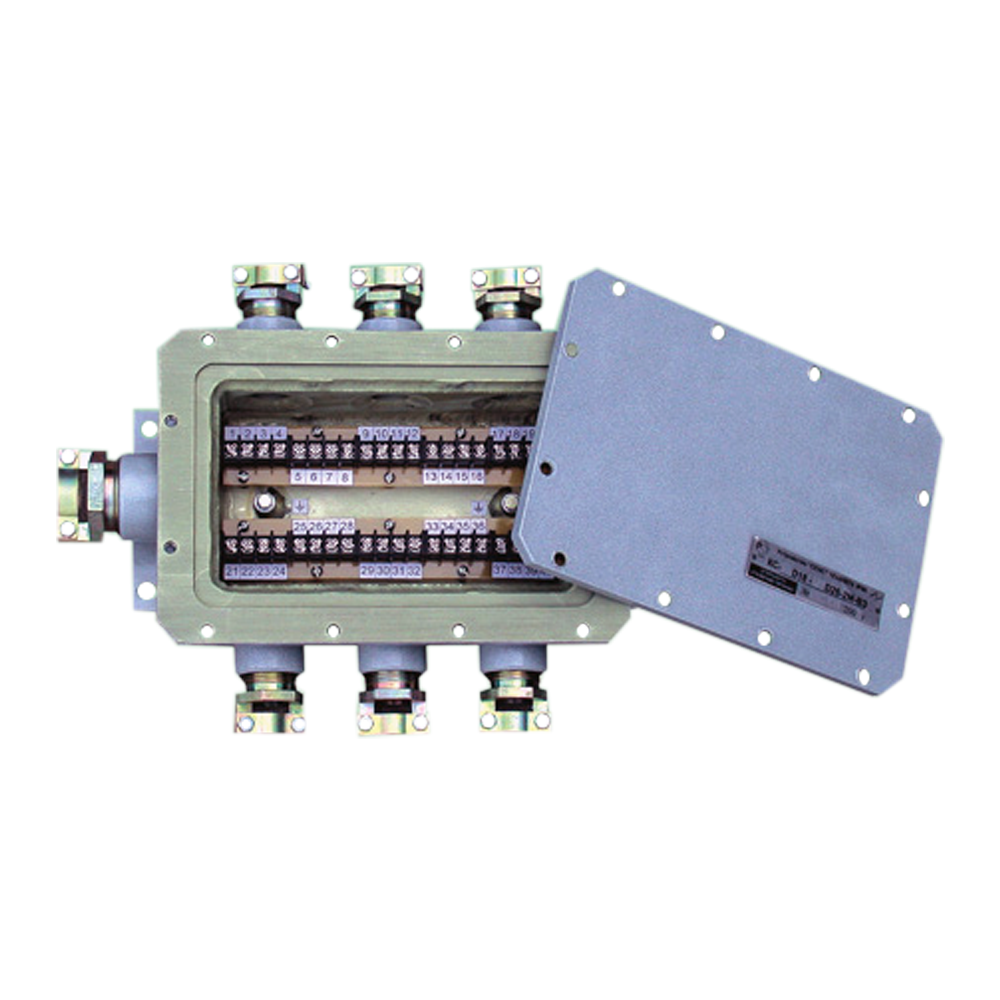

КС коробки соединительные взрывозащищенные алюминиевые

Скачать PDF

Маркировка взрывозащиты: 1ExdIIBT4

Описание

КС коробки соединительные предназначены для размещения клеммных зажимов (и других устройств - по заказу) в случае эксплуатации их во взрывоопасных зонах.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты.

Конструктивные особенности:

  • Корпус коробок выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие.
  • Кабельные вводы вварены в стенки корпуса.
  • Герметичность корпусов обеспечивается резиновыми уплотнениями крышки и кабельных вводов.
  • Корпуса имеют два зажима заземления (внутренний и внешний).
  • Съемная крышка крепится посредством болтов с шестигранной головкой.
  • Крепление корпуса: четыре внешние монтажные точки.
  • Применяемые кабели - круглого сечения. Монтаж проводов кабелей осуществляется к винтовым клеммным зажимам (два провода сечением до 2 мм2 в каждый зажим).
  • Кабельные вводы могут быть расположены в один или два ряда.

Технические характеристики

Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Питание ~220 В

Структура обозначения, пример заказа

КС-100.50.58
2D12d
20

Число клеммных зажимов

Число, тип кабельных вводов

Тип коробки

Варианты исполнений

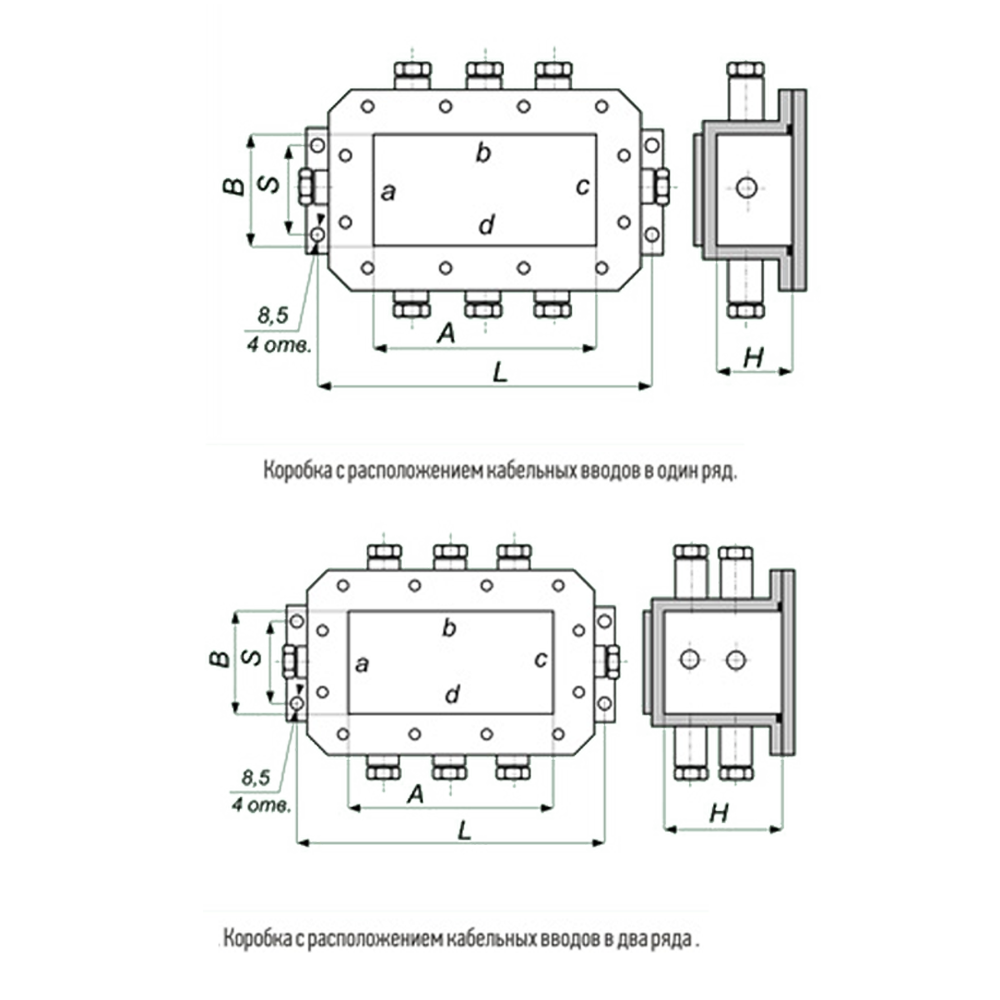

Конструктивные параметры коробок КС с расположением кабельных вводов в один ряд

Тип

А

В

Н

D12

D18

D26

Nk

L

S

КС-100.50.58

100

50

58

6

-



20

170

50

КС-100.100.58

100

100

58

8

-



24

170

50

КС-150.100.58

150

100

58

10

-



32

220

50

КС-150.150.58

150

150

58

12

-



36

220

50

КС-200.150.58

200

150

58

14

-



60

270

100

КС-200.200.58

200

200

58

16

-



80

270

100

КС-250.200.58

250

200

58

18

-



96

320

100

КС-250.250.58

250

250

58

20

-



120

320

100

КС-300.250.58

300

250

58

22

-



160

370

100

КС-300.300.58

300

300

58

24

-



192

370

100

КС-110.55.63

110

55

63

6

6



20

180

50

КС-110.110.63

110

110

63

8

8



24

180

50

КС-165.110.63

165

110

63

10

10



32

235

50

КС-165.165.63

165

165

63

12

12



48

235

50

КС-220.165.63

220

165

63

14

14



60

290

100

КС-220 220.63

220

220

63

16

16



80

290

100

КС-275.220.63

275

220

63

18

18



112

345

100

КС-275.275.63

275

275

63

20

20



140

345

100

КС-140.70.78

140

70

78

10

6

6

20

210

50

КС-140.140.78

140

140

78

12

8

8

36

210

50

КС-210.140.78

210

140

78

14

10

10

60

280

50

КС210.210.78

210

210

78

16

12

12

80

280

50

КС-280.210.78

280

210

78

18

14

14

112

350

100

КС-280 280.78

280

280

78

20

16

16

140

350

100


Конструктивные параметры коробок КС с расположением кабельных вводов в два ряда

Тип

А

В

Н

D12

D18

D 26

Nk

L

S

КС-100.50.108

100

50

108

12

-

-

20

170

50

КС-100.100.108

100

100

108

16

-

-

24

170

50

КС-150.100.108

150

100

108

20

-

-

32

220

50

КС-150.150.108

150

150

108

24

-

-

.36

220

50

КС-200.150.108

200

150

108

28

-

-

60

270

100

КС-200.200.108

200

200

108

32

-

-

80

270

100

КС-250.200.108

250

200

108

36

-

-

96

320

100

КС-250.250.108

250

250

108

40

-

-

120

320

100

КС-300.250.108

300

250

108

44

-

-

160

370

100

КС-300.300.108

300

300

108

48

-

-

192

370

100

КС-110.55.126

110

55

126

12

12

-

20

180

50

КС-110.110.126

110

110

126

16

16

-

24

180

50

КС-165.110.126

165

110

126

20

20

-

32

235

50

КС-165.165.126

165

165

126

24

24

-

48

235

50

КС-220.165.126

220

165

126

28

28

-

60

290

100

КС-220.220.126

220

220

126

32

32

-

80

290

100

КС-275.220.126

275

220

126

36

36

-

112

345

100

КС-275.275 126

275

275

126

40

40

-

140

345

100

КС-140.70.156

140

70

156

20

12

12

20

210

50

КС-140.140.156

140

140

156

24

16

16

36

210

50

КС-210.140.156 210 140 156 28 20 20 60 280 50

КС-210.210.156

210

210

156

32

24

24

80

280

50

КС-280.210.156

280

210

156

36

28

28

112

350

100

КС-280.280.156

280

280

156

40

32

32

140

350

100
