LGB-BC камеры уровнемерные выносные

Скачать PDF

Тип: Стационарный/Одноканальный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Нет

Описание

Камеры уровнемерные выносные LGB-BC предназначены для установки в неё датчиков уровня, давления или температуры в случаях, когда установка датчиков непосредственно в ёмкость или аппарат недопустима/невозможна.

Использование выносных камер позволяет проводить периодическое обслуживание измерительных приборов без остановки технологического процесса и опустошения самой ёмкости. При наличии в ёмкости/аппарате различных устройств: мешалок, перегородок, фильтрующих сеток и т.п. только применение выносных камер позволяет использовать некоторые принципы измерения уровня.

Область применения
Уровнемерные камеры LGB-BC используются для измерения раздела сред на не гидрозаполненных аппаратах либо при малом уровне верхней (легкой) среды, например на электродегидраторах ЭГ или сепараторах НС, НГС, возможно изготовление камер с большим количеством присоединительных патрубков

Устройство и принцип работы

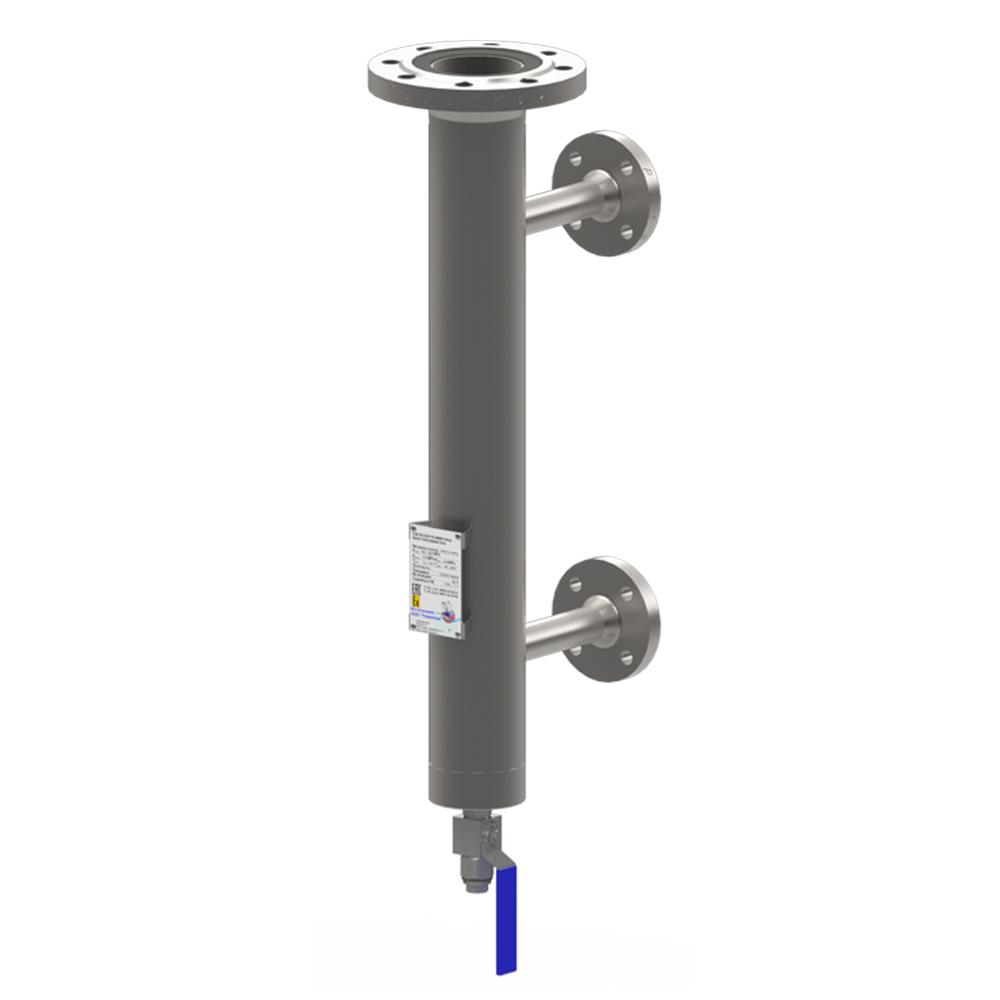

Камера уровнемерная выносная LGB-BC состоит из обечайки (камеры),оконечных элементов (заглушек, фланцев) и присоединительных элементов (патрубки, фланцы), с помощью которых камера монтируется на резервуаре. Присоединительные элементы относительно оси выносной камеры могут располагаться сбоку, сверху или снизу. Возможны варианты исполнения с присоединительными фланцами, патрубками с резьбой либо с патрубками под приварку.

Таким образом, выносная камера и резервуар образуют сообщающиеся сосуды. Согласно принципу сообщающихся сосудов уровень жидкости в резервуаре и выносной камере будет одинаков, и, следовательно, измеряя уровень в выносной камере, определяется уровень заполнения резервуара.

Выносные уровнемерные камеры LGB-BC используются для установки буйковых, рефлекс-радарных, поплавковых, микроимпульсных, ультразвуковых, вибрационных датчиков. Датчики, как правило, устанавливаются на фланец в верхней части выносной камеры, для присоединения резьбовых приборов камера может быть дооборудована фланцем-заглушкой с резьбовой бобышкой.

Помимо измерения уровня, выносная камера может использоваться для измерения температуры, избыточного или дифференциального давления.

Технические характеристики

Диапазоны измерений От 100 до 25 000 мм (при длине более 6000 мм используется опорная составная конструкция)
Температура контролируемой среды - 196…+500 °C
Давление контролируемой среды -1…400 бар
Материалы изготовления Нержавеющая сталь, титан, монель, сталь

Структура обозначения, пример заказа

LGB
SS
G40/63/7
L1100/M1000
C114x4
RI
N
N
N-N
N-BC

Обогрев и температурная изоляция - Конструктивное исполнение указателя уровня LGB (подробнее - в Руководстве по эксплуатации)

Датчик уровня в комплекте с LGB - Сигнализатор уровня в комплекте с LGB (подробнее - в Руководстве по эксплуатации)

Одобрения и сертификаты (подробнее - в Руководстве по эксплуатации)

Поплавок (подробнее - в Руководстве по эксплуатации)

Индикатор/приставка/шкала (подробнее - в Руководстве по эксплуатации)

Материал, диаметр и толщина стенки камеры указателя уровня (материал футеровки) (подробнее - в Руководстве по эксплуатации)

Расстояние L / Диапазон показаний (измерений) М (подробнее - в Руководстве по эксплуатации)

Вид присоединительных элементов/Присоединение к процессу (подробнее - в Руководстве по эксплуатации)

Варианты монтажного присоединения (подробнее - в Руководстве по эксплуатации)

Наименование модели
