ЛИН-Модем адаптеры

Скачать PDF

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Адаптеры ЛИН-Модем предназначены для дистанционной передачи данных и удаленного доступа к СИ СЕНС с применением модемов: проводных (телефонных), беспроводных (радио-модемов), и GSM - модемов.

Устройство имеет кабельный ввод с резиновым уплотнителем для подключения к линии устройств СЕНС.

Адаптеры ЛИН-Модем обеспечивают:

Прием входящего вызова, соединение в режиме передачи данных и обмен данными между линией СИ СЕНС и удаленным компьютером.
Передачу измеренных параметров SMS-сообщением на сотовый телефон.

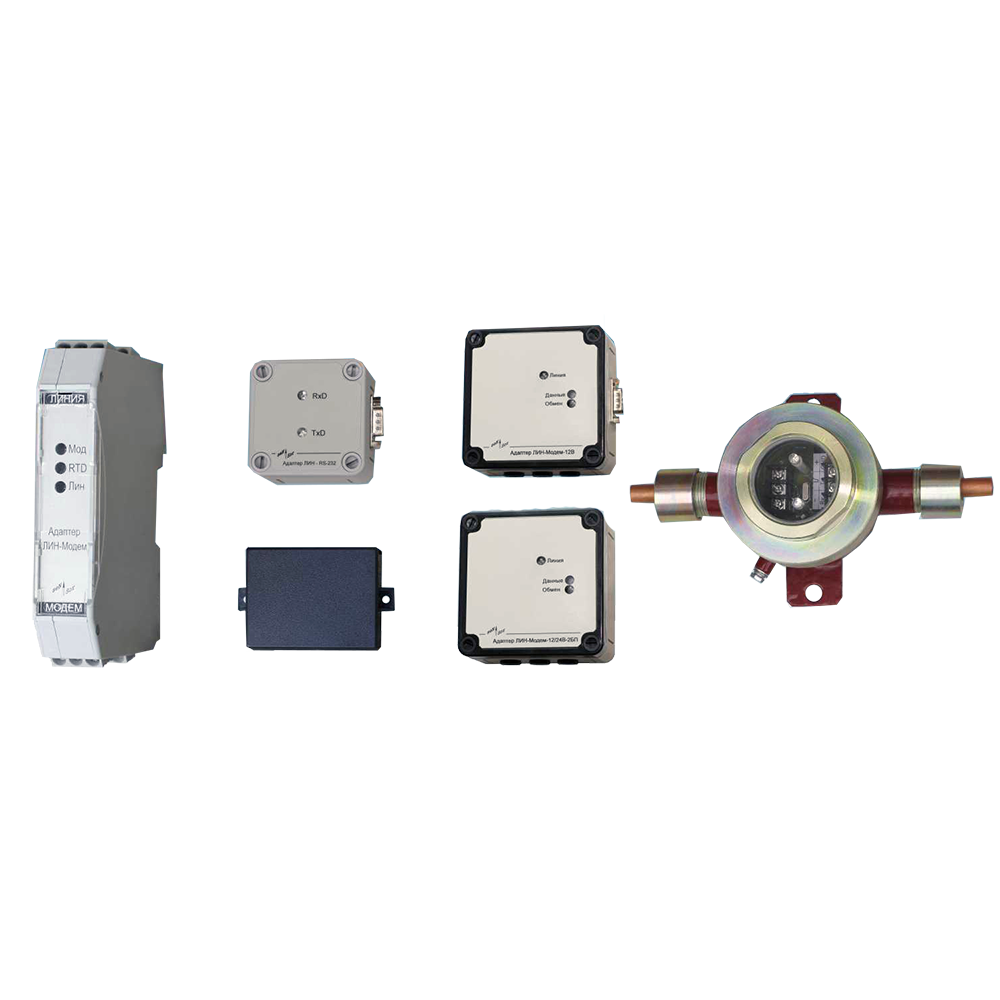

Модификации адаптеров:

ЛИН-Модем-DIN. Степень защиты от внешних воздействий: IР20 (устройство предназначено для монтаже на DIN-рейку в закрытом шкафу либо коробе). Питание от линии "СЕНС" или напряжением +(6....10) В.
ЛИН-Модем. Питание от линии "СЕНС" или напряжением +(6....10) В.
ЛИН-Модем-12В. Линия питания +12 В (или от линии "СЕНС").
ЛИН-Модем-12/24В-2БП. Линия питания +12 или 24В (или от линии "СЕНС").
ВУУК-2КВ-СВ-ЛИН-Модем. Исполнение - IP66, маркировка взрывозащиты - 1ExdIIBT4. Питание от линии "СЕНС" или напряжением +(6....10) В.

Варианты адаптеров со встроенным блоком питания (с индексом “12/24В”) обеспечивают питание устройств в линии СИ СЕНС.
Адаптер ЛИН-Модем-12/24В-2БП объединяет в себе адаптер ЛИН-Модем и блок питания для модема.
В качестве управляющей программы компьютера используется программа “АРМ-АЗС”.
Возможен контроль с применением только сотовых телефонов, при этом компьютер и, соответственно, программное обеспечение не требуется.
Адаптер, модем с антенной и блок питания могут размещаться в отдельном шкафу.
Транспортные средства могут оснащаться адаптерами ЛИН-Модем-24В-Т или ЛИН-Модем-12/24В-2БП, которые размещаются в кабине водителя и питаются от аккумулятора.

Технические характеристики

Выходные сигналы	RS232
Материалы изготовления	Ударопрочный полистирол; Сталь 09Г2С
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP20, IP40, IP54, IP66
Питание	=12 В, =24 В

Варианты исполнений

Обозначение адаптера	ЛИН-Модем-DIN	ЛИН-Модем	ЛИН-Модем-24В-Т	ЛИН-Модем-12В	ЛИН-Модем-12/24В-2БП	ВУУК-2КВ-СВ-ЛИН-Модем
Выходной интерфейс	RS-232
Протокол обмена данными	СЕНС
Напряжение питания, В	6...15 (СИ СЕНС)	6...15 (СИ СЕНС)	10...32	9...28	9...28	6...15 (СИ СЕНС)
Потребляемый ток, мА	40	35	200 max	190	700	35
Напряжение выходное, В	-	-	8+-0,2	7	7	-
Ток нагрузки, А, не более	-	-	0,4	0,09	0,4	-
Питание модема, В	нет	нет	нет	нет	=(9...15В), до 1А	нет
Тип корпуса, рис. ...	1	2А	2Б	ЗА	ЗБ	4
Материал корпуса: УП - ударопрочный полистирол, Ст - сталь 09Г2С	УП					Ст
Маркировка взрывозащиты	-					1ExdIIBT4
Диапазон температур окружающей среды, С	-40...50	5...60	-40...60	5…60		-40...60
Климатическое исполнение по ГОСТ 15150	-					УХЛ1
Степень защиты по ГОСТ 14254	IP20	IP54	IP40	IP54		IP66
Габаритные размеры, мм	70,4x90x17,5	65x65x57	106x68x32,7	94x94x57		125x155x70
Средний срок службы, лет, не менее	10

Скачать документацию

ЛИН-МОДЕМ. Руководство эксплуатации.

ЛИН-МОДЕМ-DIN. Руководство эксплуатации.

ЛИН-МОДЕМ-12_24В-2БП. Руководство эксплуатации.

ВУУК-2КВ-СВ-ЛИН-МОДЕМ. Руководство эксплуатации.
