САПФИР HART-модем

Скачать PDF

Маркировка взрывозащиты: 1ExiaIIC

Описание

HART-модем Сапфир предназначен для согласования (связи) персонального компьютера или средств автоматизированных систем управления технологическими процессами и датчиками давления Сапфир-22МПС, преобразователями уровня Сапфир-22МП-ДУСапфир-22МП1-ДУ и другими устройствами, поддерживающими HART-протокол.

Модем Сапфир взрывозащищённого исполнения может применяться с датчиками, установленными во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей газов, паров, горючих жидкостей с воздухом. При этом модем устанавливается во взрывобезопасных помещениях, но со стороны присоединения к датчикам. HART-модем Сапфир имеет особо взрывобезопасный уровень, обеспечиваемый видом взрывозащиты по ГОСТ Р 51330.10 «искробезопасная электрическая цепь» (ia) с маркировкой «[Exia] IIC».
По метрологическим свойствам модем не является средством измерения.

  • Модем обеспечивает сопряжение стандартного персонального компьютера (IBM PC c COM-портом), имеющего программу «HART-Регулировщик» с преобразователями Сапфир-22МП-ДУСапфир-22МП1-ДУ, Сапфир-22МПC, поддерживающим HART-протокол.
  • Модем обеспечивает передачу и приём HART- сигналов на скорости 9600 бод.
  • Амплитуда HART-сигнала синусоидальной формы с частотой 1200 или 2200 Гц – (0,5+0,1) В.
  • Входной импеданс модема (HART-вход) не менее 1100 Ом.
  • Выходной импеданс модема (HART-выход) не более 700 Ом.
  • Модем обнаруживает HART-сигнал при размахе амплитуды более 120 мВ.
  • не реагирует на HART сигнал при размахе амплитуды менее 80 мВ.
  • Модем сохраняет работоспособное состояние, обеспечивает обмен информацией персонального компьютера (ПК) и датчика без сбоев и искажений при воздействии магнитного поля переменного тока частотой 50 Гц, напряжённостью до 400 А/м.

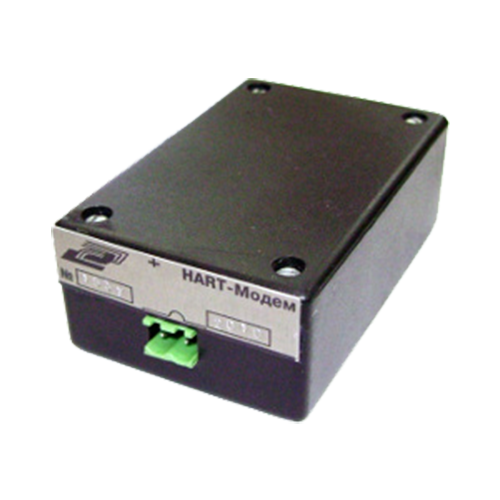

HART-Модем Сапфир конструктивно состоит из корпуса, с установленным на нём колодкой клеммной и нуль-модемным разъёмом. Подсоединение модема к компьютеру осуществляется с помощью удлинителя СОМ-порта DB9F-DB9M.

Технические характеристики

Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP30
Габариты 100x54x30 мм
Вес 0,15 кг

Структура обозначения, пример заказа

HART-модем «Сапфир»
-Ex

Взрывобезопасное исполнение

Обозначение модема

Стандартный комплект поставки

  • HART-Модем «Сапфир» - 1 шт.
  • Соединительный кабель DB9F-DB9M - 1 шт.
  • Руководство по эксплуатации - 1 экз.

Скачать документацию
