ВС-5 сигнализаторы световые, звуковые, светозвуковые

Скачать PDF

Маркировка взрывозащиты: 1ExdIIBT4

Описание

Световые, звуковые, светозвуковые сигнализаторы ВС-5 предназначены для подачи световых и/или звуковых сигналов (в зависимости от варианта исполнения) для индикации режимов работы оборудования и привлечения внимания персонала в аварийных и иных ситуациях.

Сигнализаторы ВС-5 используются в составе измерительной системы «СЕНС» совместно с преобразователями «СЕНС», контролирующими уровень, температуру, давление, плотность жидких и газообразных сред. Сигнализаторы могут использоваться в условиях воздействия атмосферных осадков и солнечного излучения. Питание схемы сигнализатора осуществляется от трехпроводной линии питания-связи устройств «СЕНС».

Устройство и принцип работы
Сигнализаторы ВС-5 выполнены в корпусе из алюминиевого сплава, полость которого заполнена эпоксидным компаундом. В корпусе расположена плата контроллера, звуковой пьезоизлучатель и многокристальный светодиодный излучатель. В нижней части корпуса находится кабельный ввод, в котором имеются винтовые клеммные зажимы.

После подачи питания сигнализатор принимает данные о контролируемых уровнях датчиков, подключенных к линии «СЕНС». Каналы сигнализации устройства (звуковой и световые) включаются в различных режимах в зависимости от полученных состояний контролируемых уровней датчиков. Каждый канал сигнализации настраивается индивидуально (независимо от других каналов). Режим работы - непрерывный или периодическое включение.

Настраиваемые параметры:

  • тип модуляции частоты звукового сигнала;
  • уровень звукового давления (режимы «громкий» и «пониженной громкости»);
  • прерывистое или непрерывное звучание;
  • постоянное свечение или периодическое загорание («мигание») световых излучателей;
  • включение от заданных значений контролируемых уровней одного или нескольких датчиков, с возможностью задания приоритета;
  • таймер продолжительности сигнализации.

Управление
Сигнализация может отключаться по сигналу, подаваемому в линию при нажатии кнопки сигнализатора типа МС-К-500, кнопки КН-ЛИН-СТОП или из программы «АРМ СИ СЕНС». Со стороны линии «СЕНС» сигнализатор является «ведущим». Это допускает использование сигнализатора совместно с датчиками без дополнительных вторичных приборов «СИ СЕНС».

Технические характеристики

Климатическое исполнение (диапазон рабочих температур) М, УЛ, УХЛ
Исполнение по степени защиты IP67
Питание =24 В, ~220 В
Вес Не более 0,6 кг

Структура обозначения, пример заказа

ВС-5
С
К
УКМ12
-

Длина присоединенного кабеля (по умолчанию - 1,5 м; по заказу - с шагом 0,5 м до 20 м; без кабеля)

Тип устройства крепления защитной оболочки кабеля (по умолчанию - УКМ10; по заказу - УКМ12; УК16; УКБК15)

Цвет светоизлучателей (по умолчанию - К-красный; по заказу - Ж-желтый; З-зеленый; Син-синий)

Исполнение (по умолчанию - светозвуковой; 2СФ-ГС-светозвуковой с 2 светоизлучателями; ГС-звуковой; С- световой с 1 светоизлучателем; 3С-световой с 3 одноцветными светоизлучателями; 2СФ-световой с 2 светоизлучателями; 3СФ-световой с 3 светоизлучателями)

Наименование модели

Варианты исполнений

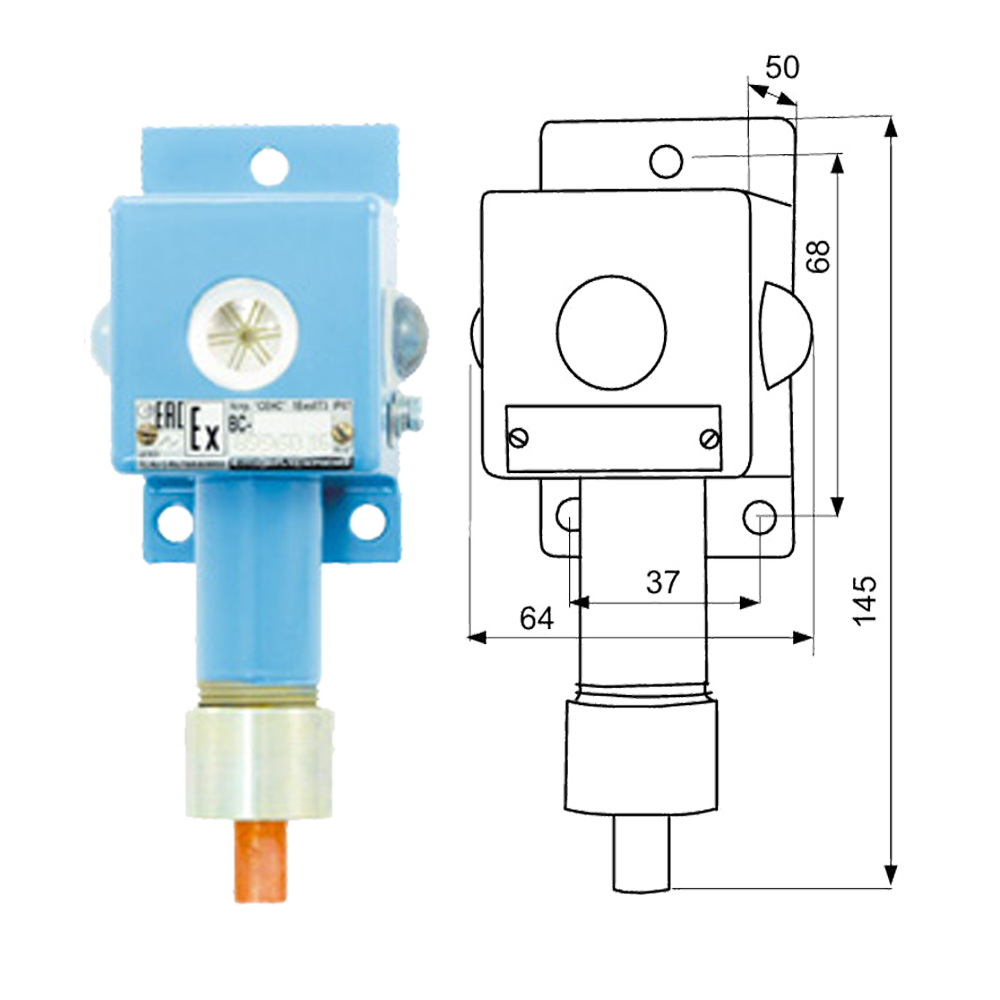

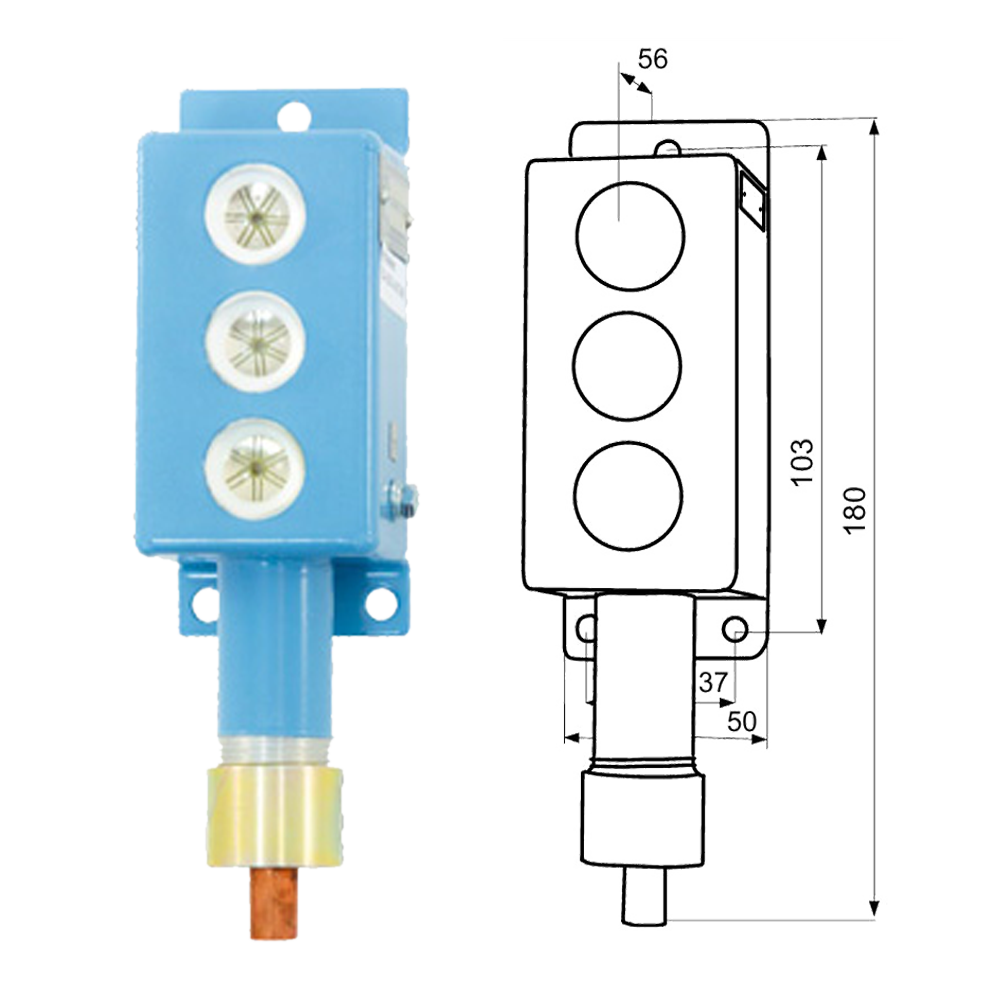

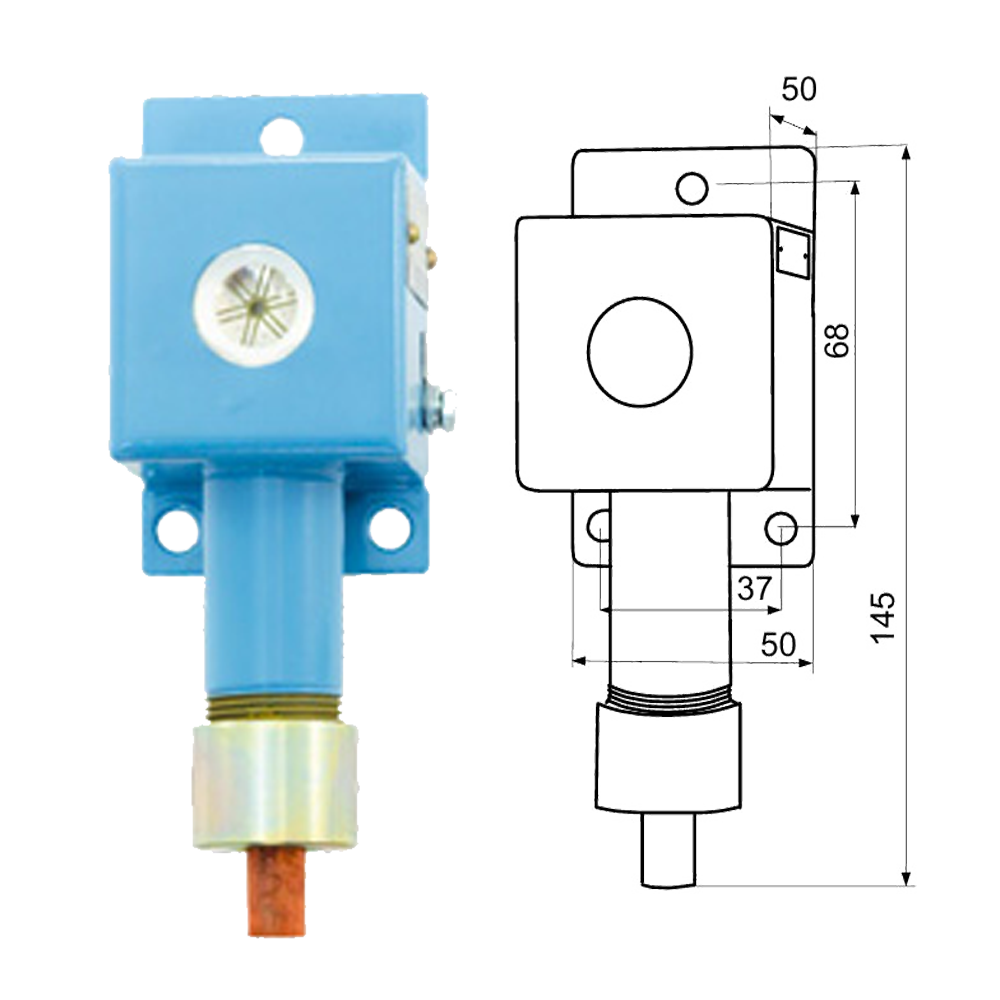

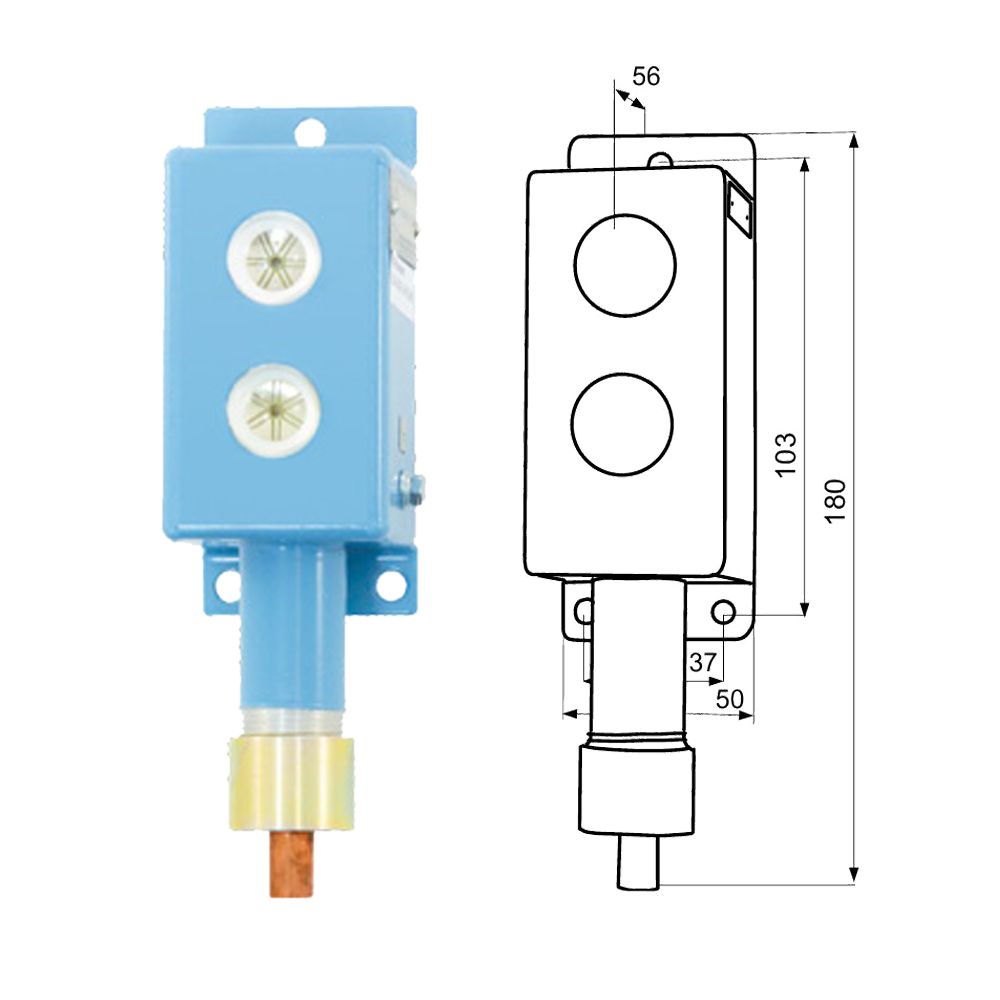

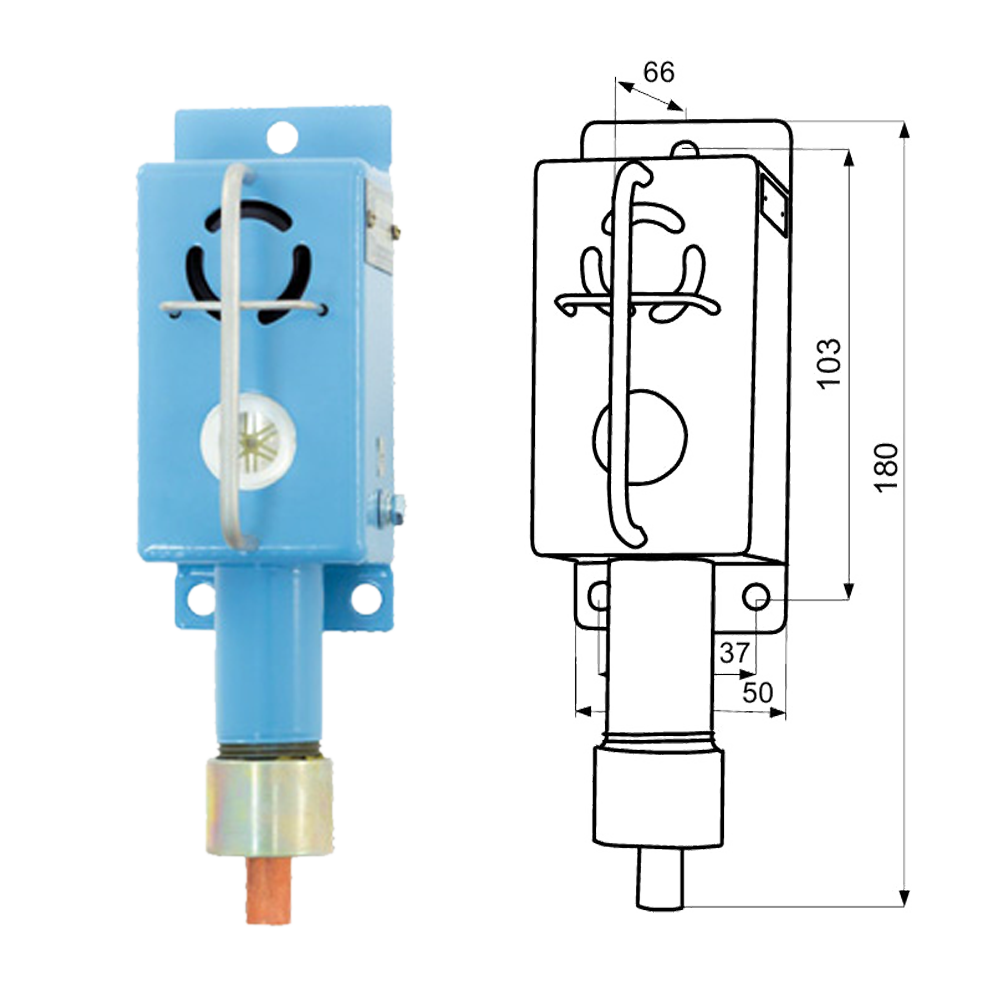

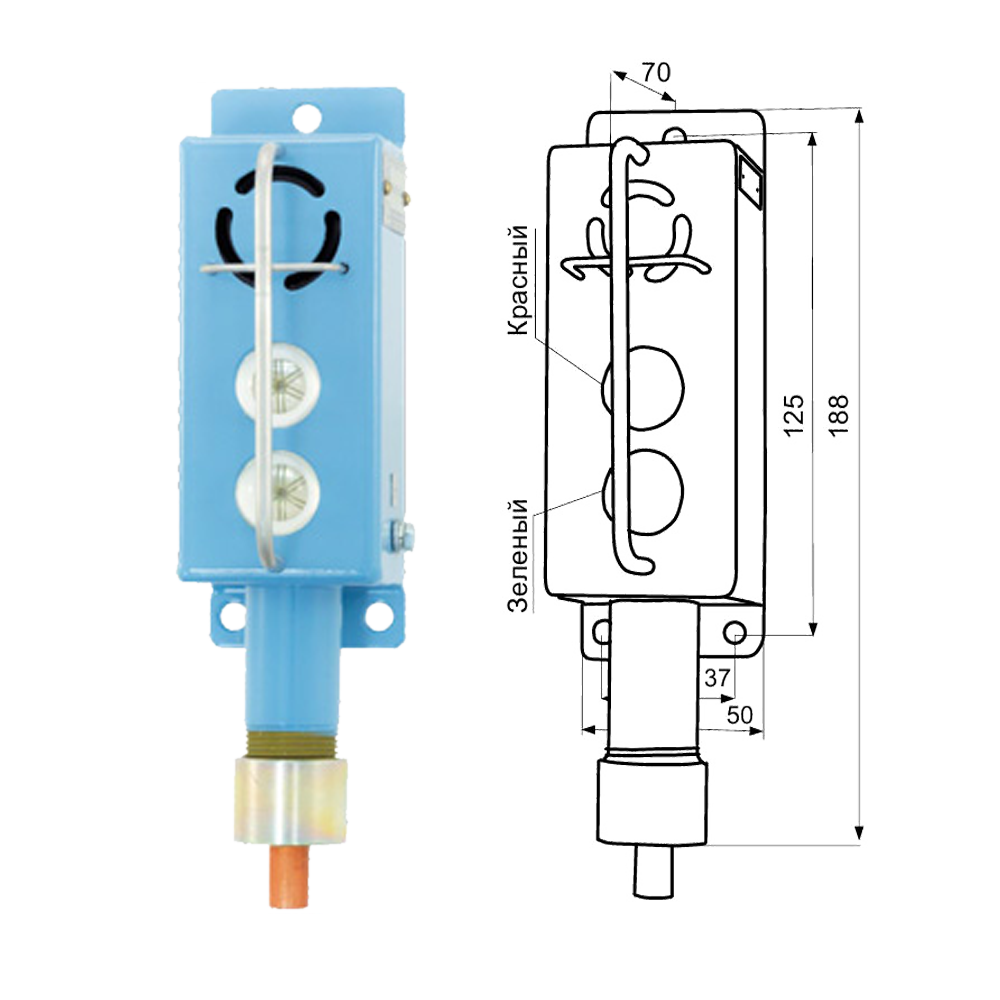

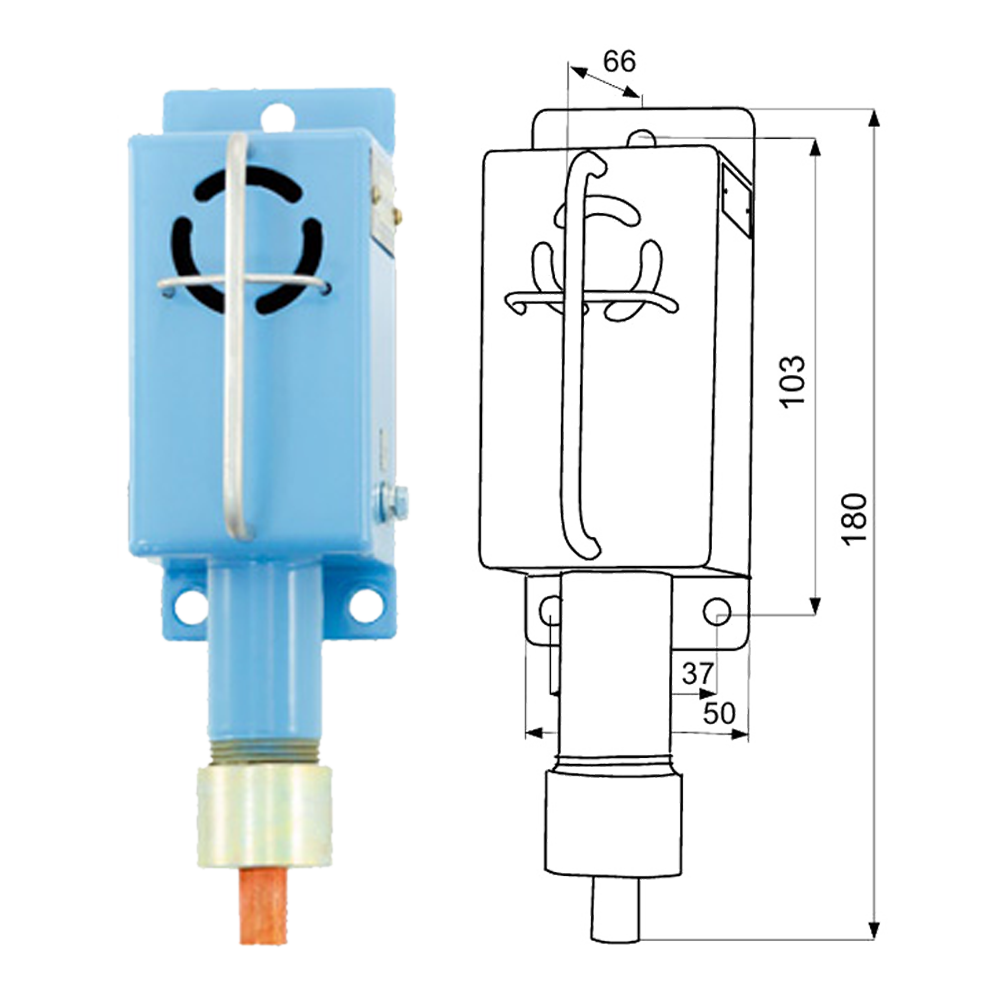

Исполнение ВС-5 ВС-5-2СФ-ГС ВС-5-ГС ВС-5-С ВС-5-2СФ ВС-5-3СФ ВС-5-3С
  Напряжение питания, В от 6 до 13 (9 от линии СЕНС)
  Потребляемый ток, мА, не более 210 260 160 60 120 160
  Уровень звука, дБА/1м, не менее 1001)2), 1052)3), 941), 4) -
  Частота звука, кГц от 1,5 до 4 -
  Сила света, мкд, не менее 1000 - 1000
  Угол обзора, град, не менее 120 - 120 300
  Температура окружающей среды, °C от минус 50 до плюс 60
  Примечания:
  1) При напряжении питания 9 В.
  2) В «громком» режиме.
  3) При напряжении питания 12 В.
  4) Снижение уровня в режиме пониженной громкости на 6 дБА (потребляемый ток меньше на 40 мА).
