УГЦ-1 уровнемеры гидростатические

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Гидростатический

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, Нет

Описание

Измерители гидростатического давления УГЦ-1 предназначены для измерения уровня жидкостей, вязких, маловязких сред, индикации значения уровня на цифровом табло, преобразования измеренного значения в унифицированный сигнал постоянного тока и сигнализации о выходе измеряемого уровня за пределы заданных значений.

Уровнемеры УГЦ-1 применяются для измерения уровня жидкостей, в том числе и агрессивных, во взрывоопасных производствах, а также в ёмкостях или резервуарах с избыточным давлением.

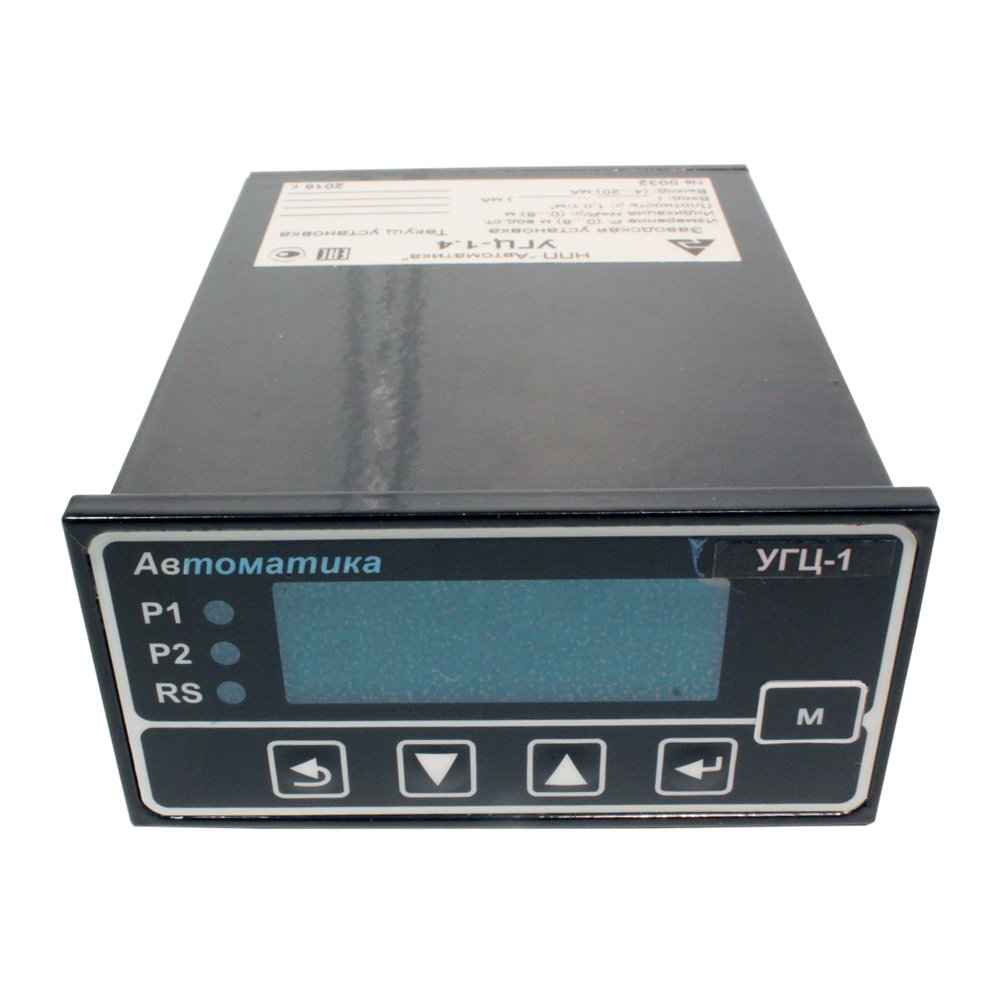

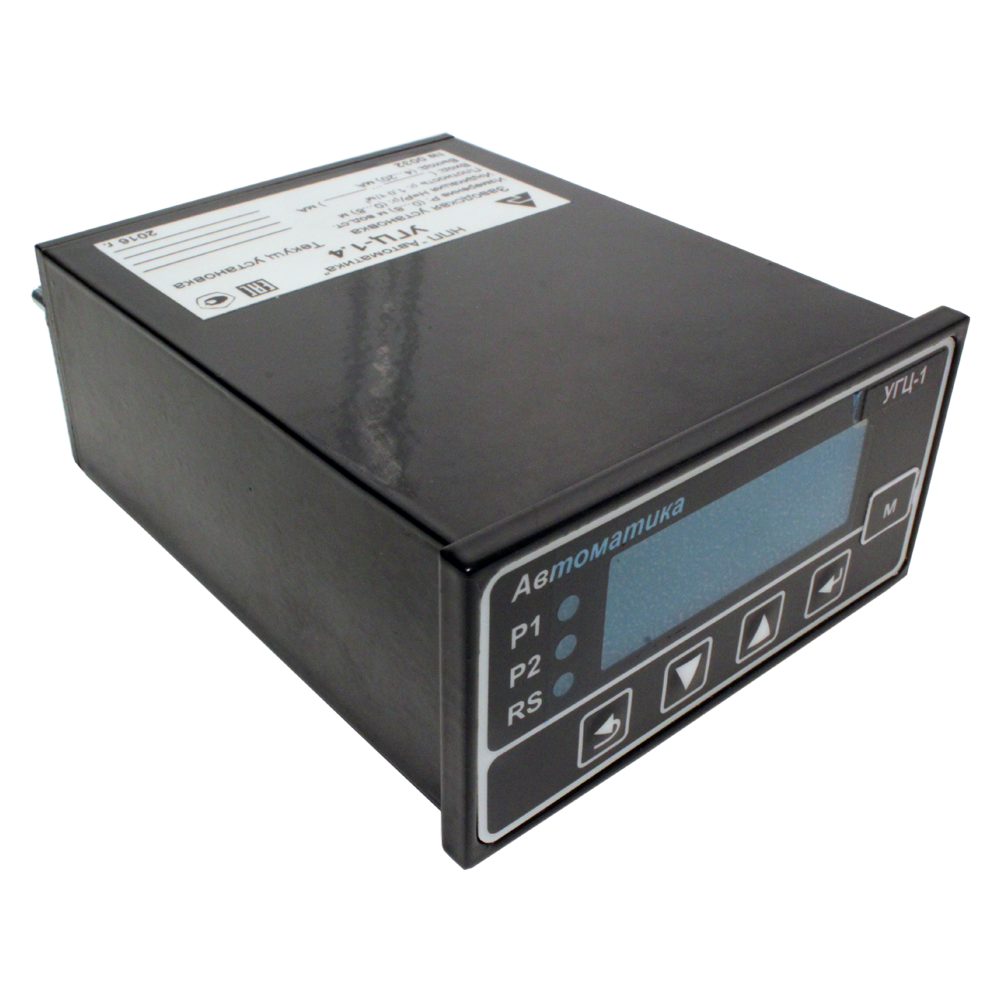

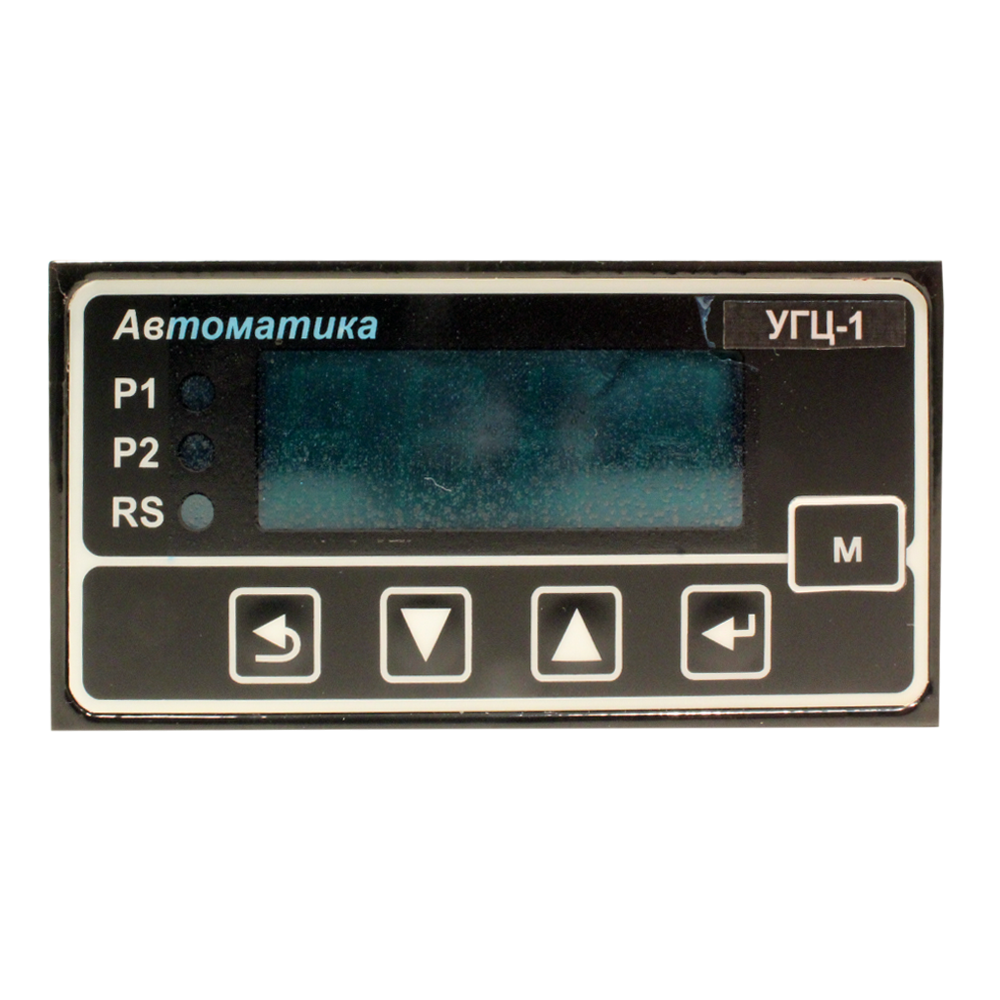

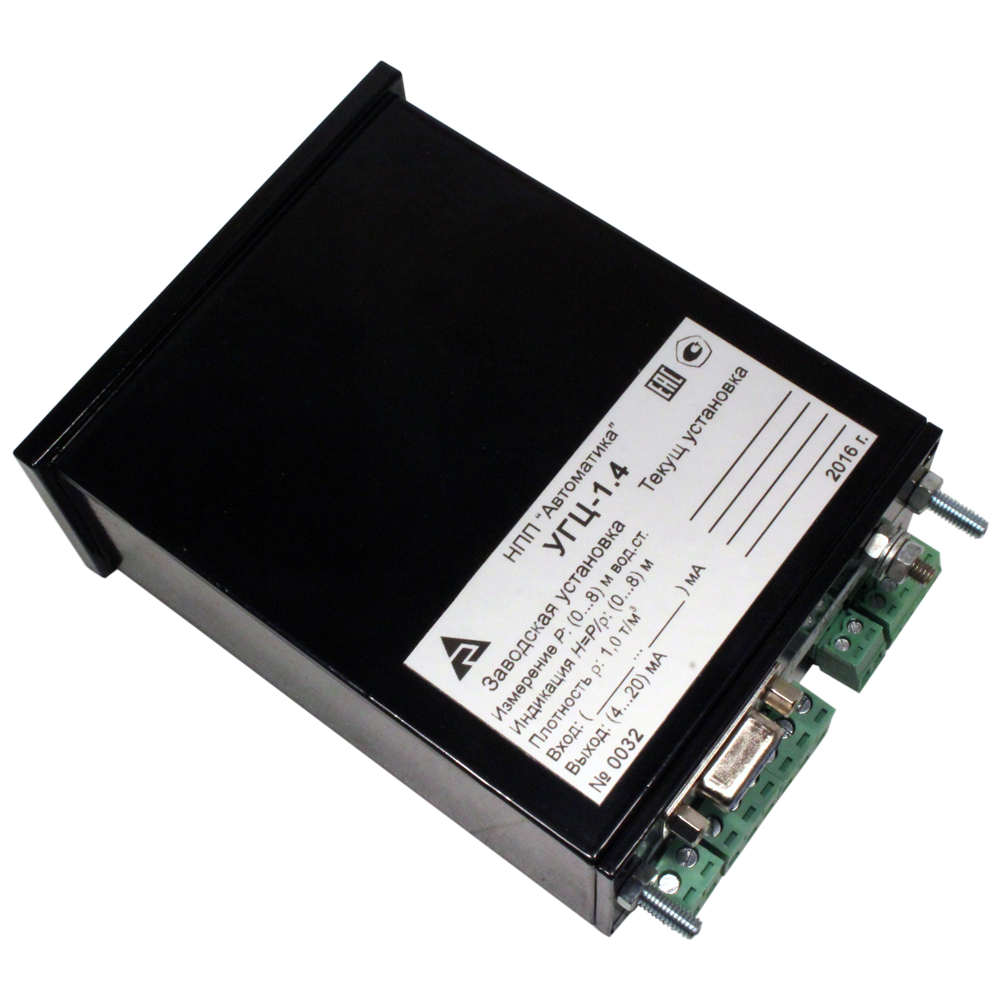

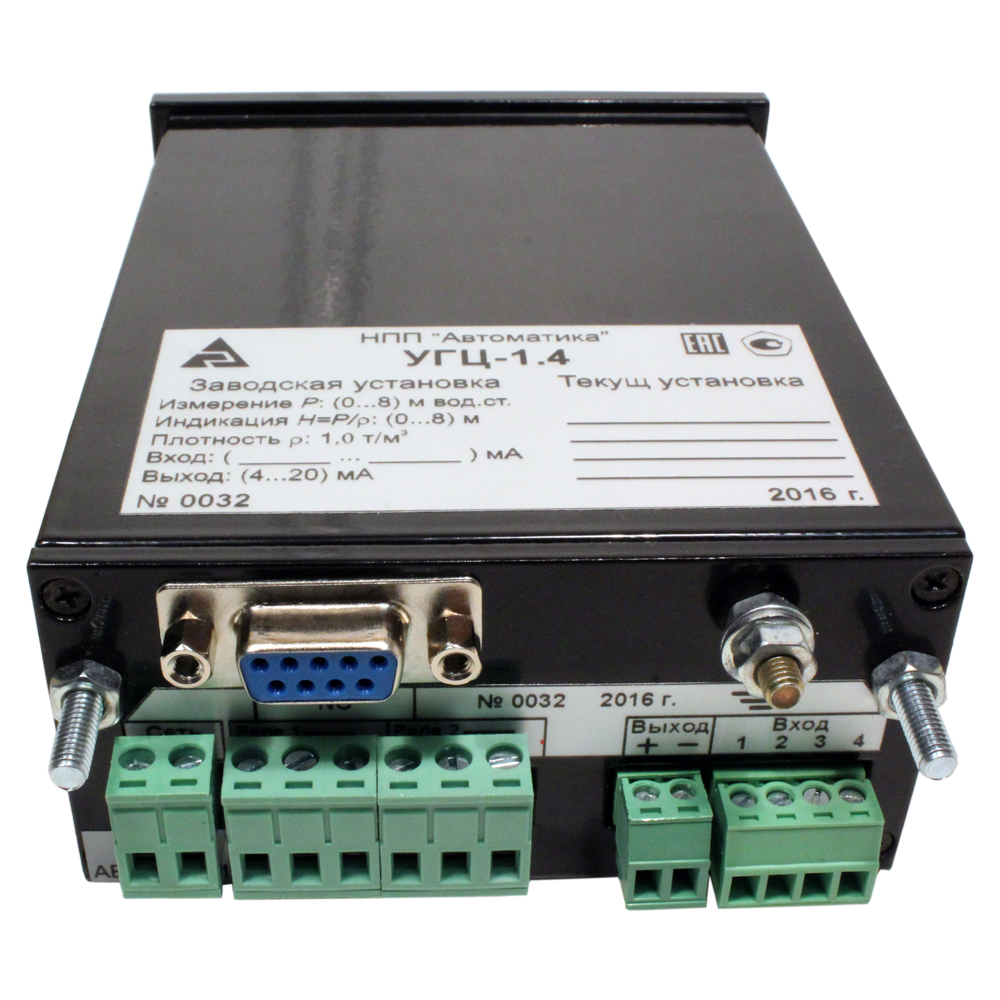

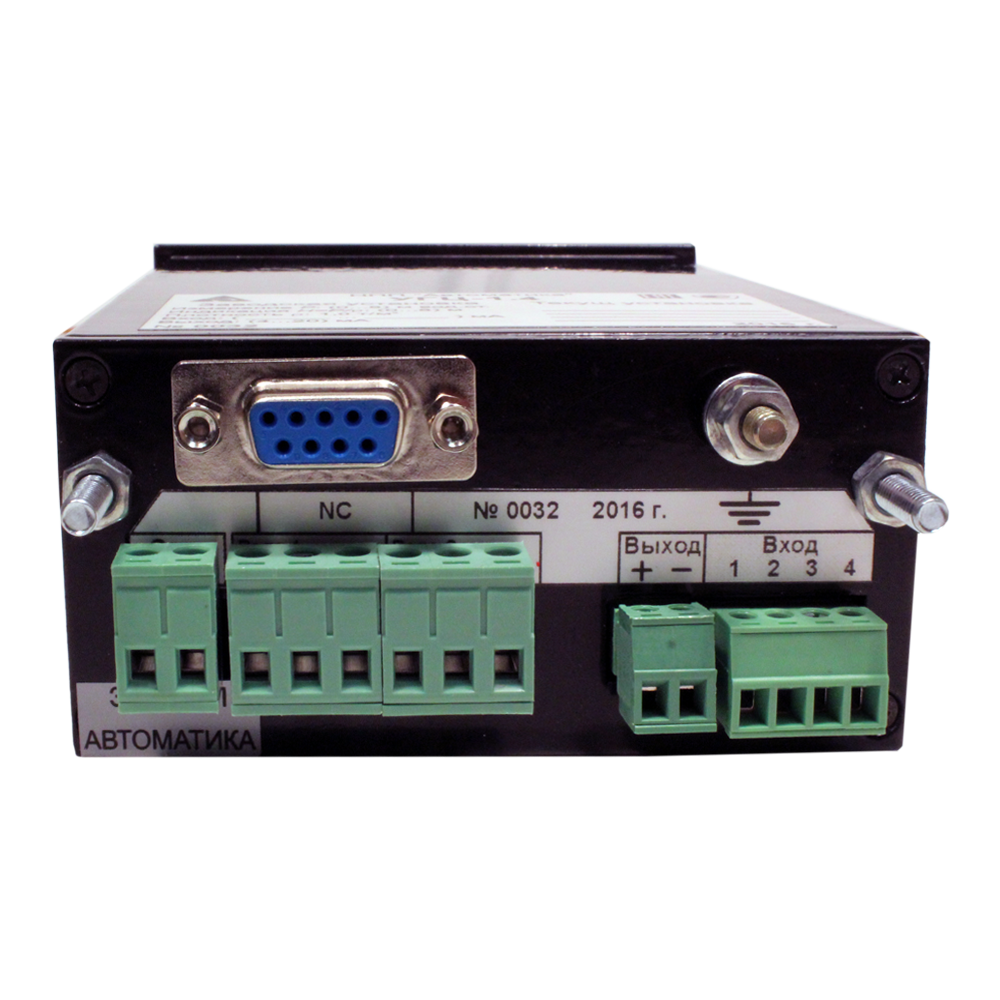

Уровнемеры состоят из первичного преобразователя (ПП) и измерительного прибора (ИП). Модели гидростатических уровнемеров УГЦ-1 отличаются исполнением первичного преобразователя. Для всех моделей измерительный прибор один и тот же. Измерительный прибор программируемый. Пользователь может:

  • Задать реальное значение плотности измеряемой жидкости.
  • Выбрать диапазон изменения выходного сигнала (тока).
  • Настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух-или трехпозиционного регулятора.

Уровнемеры УГЦ-1.1, УГЦ-1.2 с индексом Д (дифференциальные) применяются для измерения уровня в закрытых ёмкостях с избыточным давлением.

Технические характеристики

Диапазоны измерений 0...60 м (в зависимости от исполнения)
Основная погрешность ±1%, ±0,5%; ±0,25% - по индивидуальному заказу
Выходные сигналы Токовый 0-5 мА, Токовый 4-20 мА
Температура контролируемой среды -4...+50°C
Давление контролируемой среды УГЦ-1.1 (-Е х), УГЦ-1.2 (-Е х) - не более 70 кПа; остальные модели - без избыточного давления
Материалы изготовления Сталь 12X18H10T, полиуретан, полиэтилен, красная медь
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1, УХЛ4.2
Исполнение по степени защиты IP54, IP68
Питание =24 В, ~220 В

Структура обозначения, пример заказа

УГЦ-1
.2
.05
.Ex

искробезопасная электрическая цепь, маркировка ExiaIICT6X

Величина выходного сигнала измерительного прибора

Условия эксплуатации

Верхний предел измерения, м / Размещение датчика и ИП / Линия связи

Наименование модели

Варианты исполнений

В зависимости от исполнения передающего преобразователя измерители имеют пять моделей, отличающихся следующим:

  • УГЦ-1.1(Ех) – колокольного типа, соединение колокола с корпусом преобразователя давления выполнено трубкой из стали 12Х18Н10Т.
  • УГЦ-1.2(Ех) – колокольного типа, соединение колокола с корпусом преобразователя давления выполнено медной трубкой.
  • УГЦ-1.3(Ех) – врезной в ёмкость посредством бобышки.

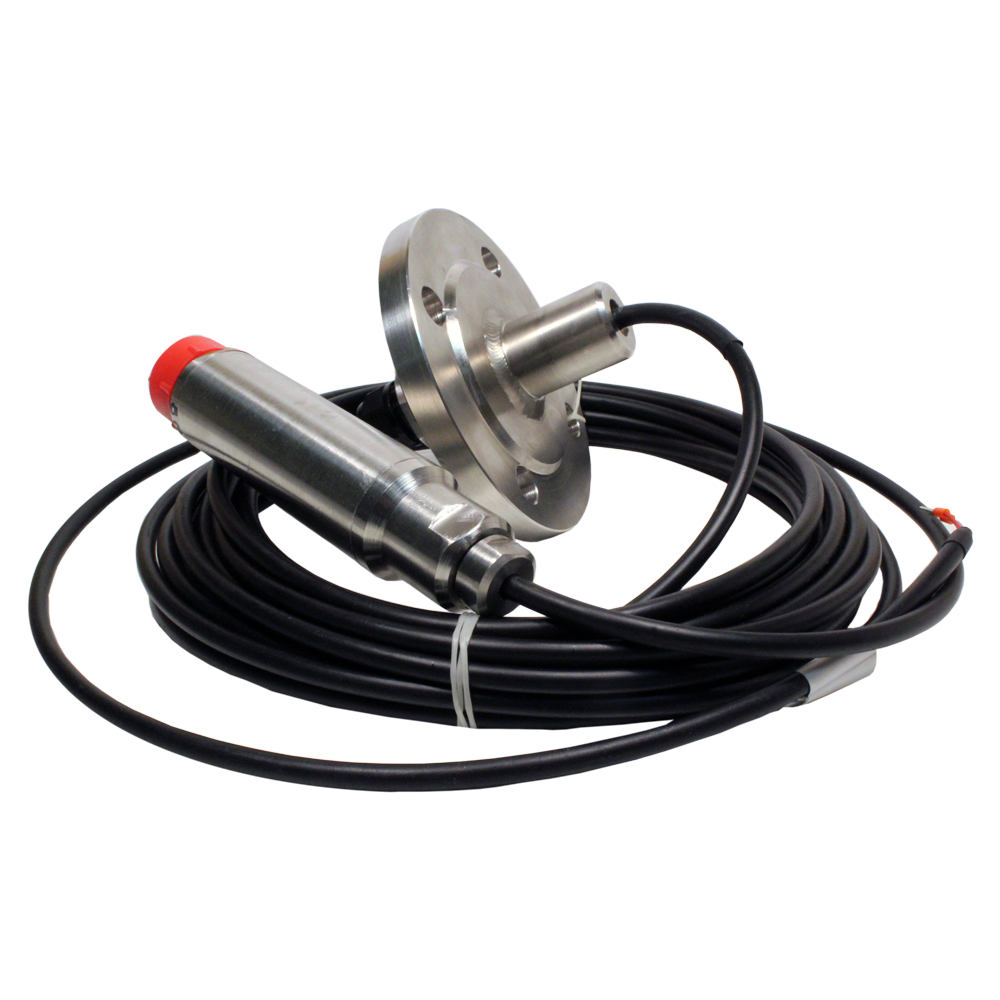

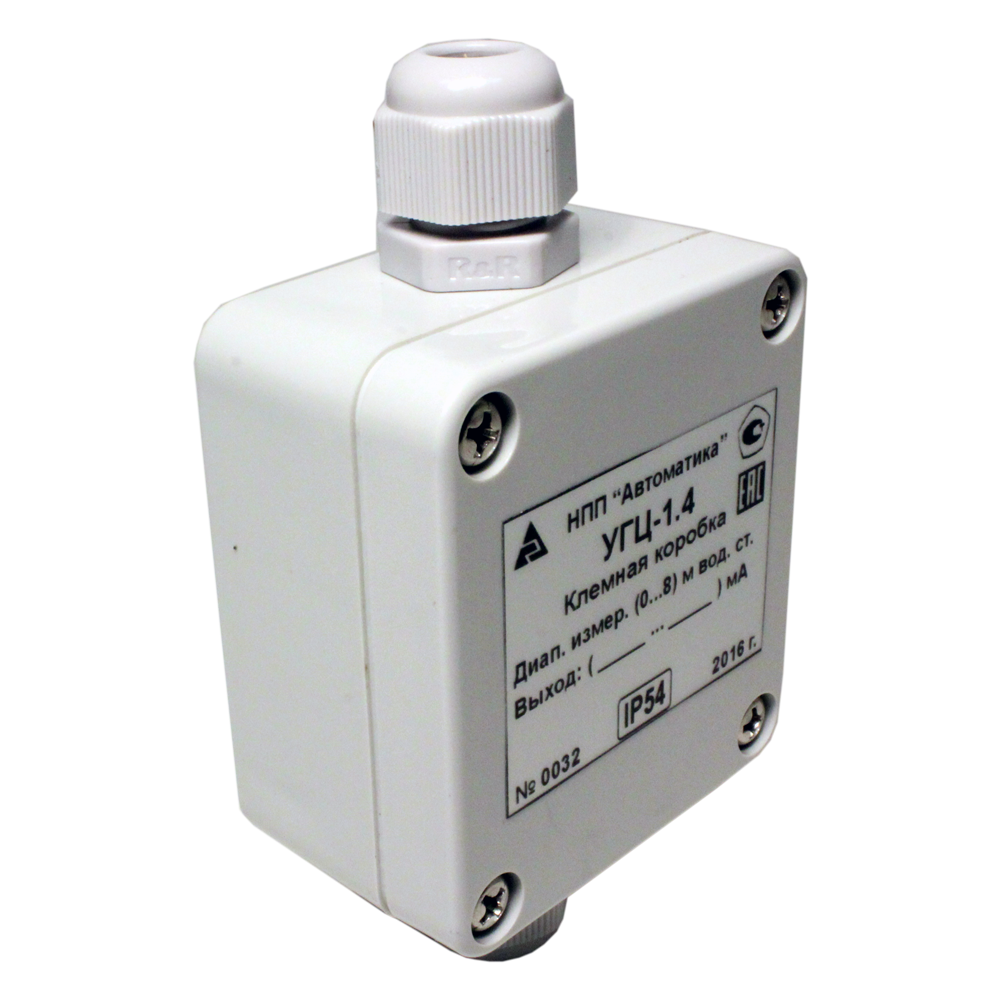

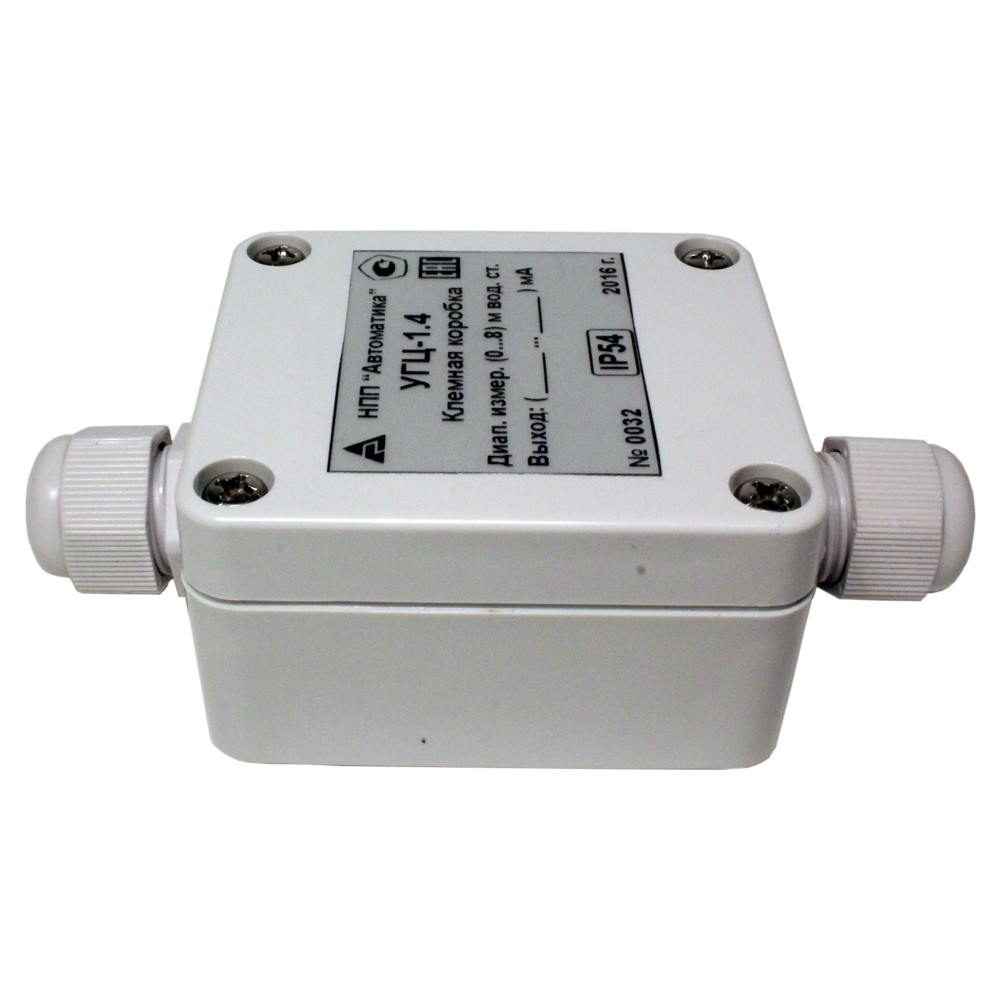

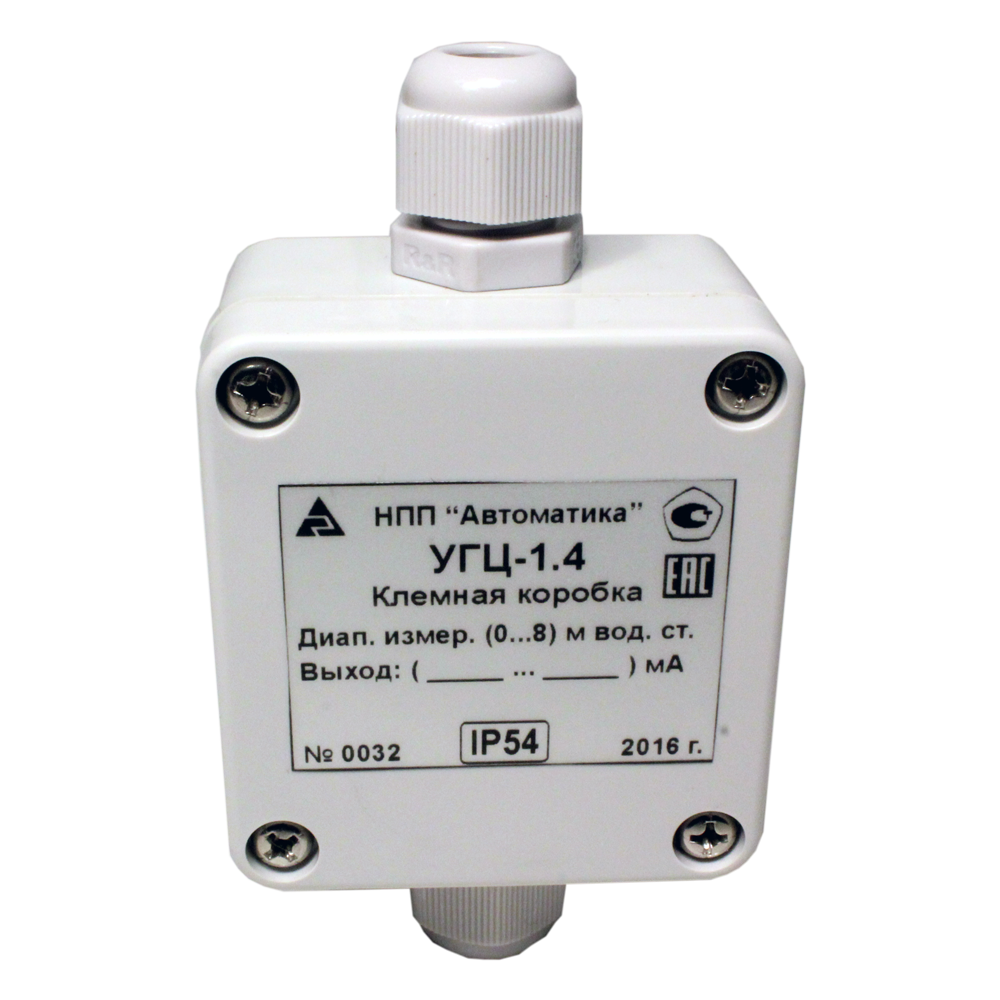

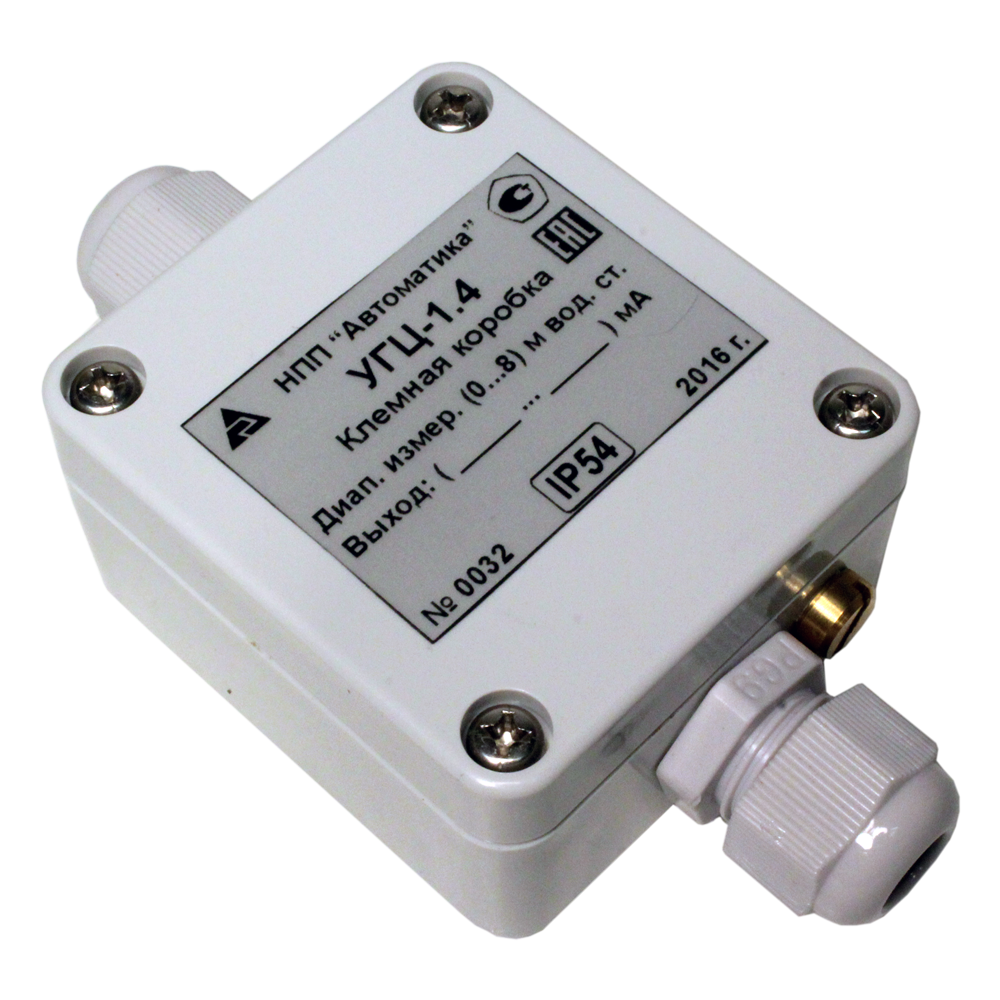

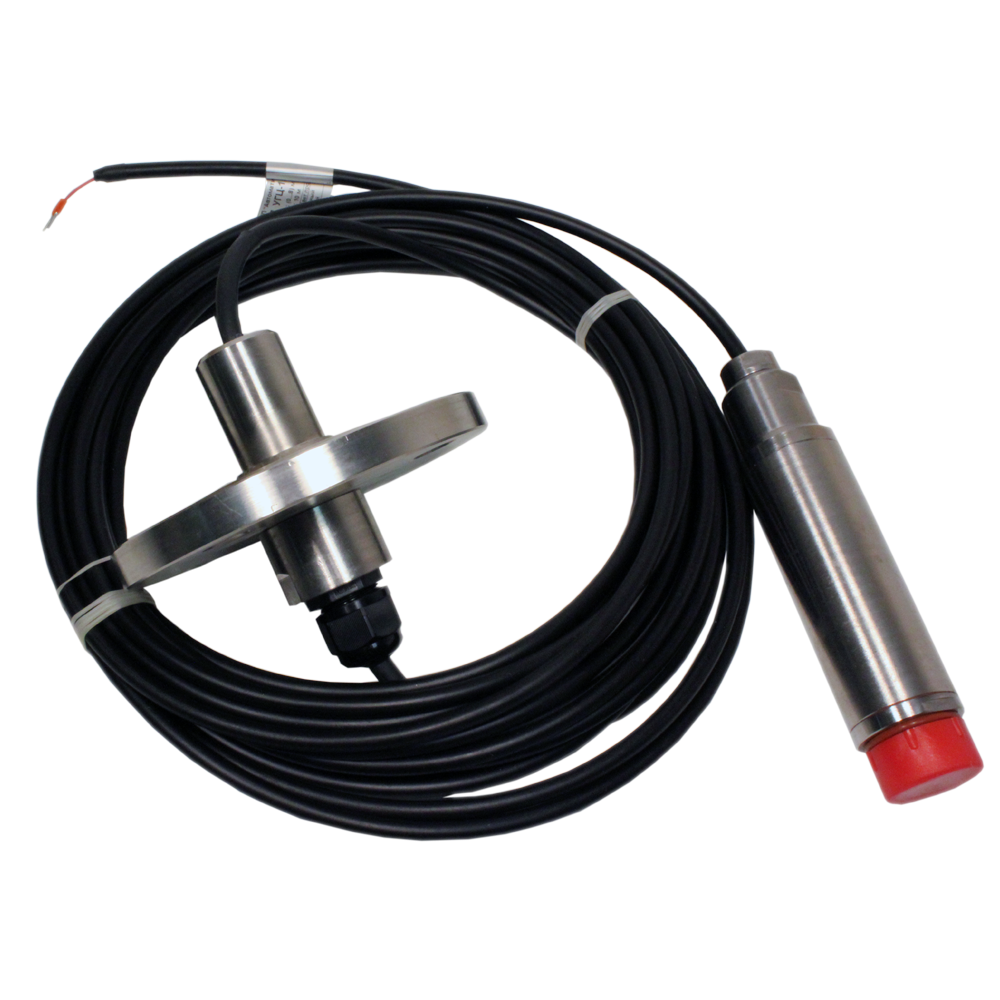

  • УГЦ-1.4(Ех) – погружной, связь ПП с атмосферой и измерительным прибором осуществляется посредством гидрометрического кабеля через клеммную коробку.
  • УГЦ-1.5(Ех) – погружной датчик, связь корпуса датчика с преобразователем давления осуществляется посредством стальной трубки 12Х18Н10Т с электрическим кабелем внутри.



УГЦ-1.1 (-Ех)

УГЦ-1.2 (-Ех)

УГЦ-1.3 (-Ех)

УГЦ-1.4 (-Ех)

УГЦ-1.5 (-Ех)

Верхний предел измерения, м

3,0

12,0

16,0

60,0

3,0

Класс точности

0,5; 1,0 (0,25 - по особому заказу)

Температура рабочей среды, °С

-40..-125

-40..-125

-25…+80

-25…+80

-25…+80

Избыточное давление в резервуаре, кПа

не более 70

без избыточного давления

Динамическая вязкость рабочей среды, не более, Па*с

2,0

2,0

10,0

10,0

10,0

Плотность рабочей среды, кг/мЗ

600... 1400

Взрывозащита (для моделей УГЦ-1.х-Ех)

0ExiallCT6X

Выходной сигнал ПП, мА

4...20

Выходной аналоговый сигнал ИП, мА

0...5; 4...20

Выходной дискретный сигнал ИП

два переключающих “сухих контакта" ~220 В, 3 А

Напряжение питания:



- переменного тока для ИП, В

-220В, 50 Гц

- постоянного тока для ПП (от ИП), В

9...30

- постоянного тока для ПП УГЦ-1.х-Ех (от ИП), В

9...27

Защита ПП от воздействии пыли и воды по ГОСТ 14254

IР54

IР54

IР54

IР68

IР54

Климатическое исполнение ПП:

УХЛ 3.1*

УХЛ 3.1*

УХЛ 3.1*

УХЛ 3.1 * (кл. кор.)

УХЛ 3.1*

- температура окружающего воздуха, °С

-40...+50

- относительная влажность окружающего воздуха, %

не более 95% при 35 °С

- атмосферное давление, кПа

84... 106,7

Климатическое исполнение ИП:

УХЛ 4.2*

- температура окружающего воздуха, °С

-5...+50

- относительная влажность окружающего воздуха, %

не более 85% при 35 °С

- атмосферное давление, кПа

84... 106,7

Устойчивость ПП к механическим воздействиям

V2 по ГОСТ 12997

Устойчивость ИП к механическим воздействиям

N2 по ГОСТ 12997

Монтаж ПП

фланец dy=50 мм
ГОСТ 12815

фланец dy=80 мм
ГОСТ 12815

штуцер

М30х2

фланец dy=40 мм
ГОСТ 12815

фланец dy=40 мм
ГОСТ 12815

Корректировка уровня от плотности измеряемой среды

автоматическая, по введенным значениям плотности

Измеряемая среда

низковязкие и
средневязкие
непищевые
жидкости

низковязкие и
средневязкие
непищевые
жидкости

высоковязкие
жидкости
в том числе
пищевые

высоковязкие
жидкости
в том числе
пищевые

высоковязкие
жидкости
в том числе
пищевые

Контактирующие с измеряемой средой материалы

сталь 12X18H10T

сталь 12Х18Н10Т
красная медь

сталь I2X18H10T

сталь 12Х18Н10Т
полиуретан или
полиэтилен

сталь 12X18H10T

Средняя наработка на отказ / срок службы, не менее

100000 ч/ 10 лет

Стандартный комплект поставки

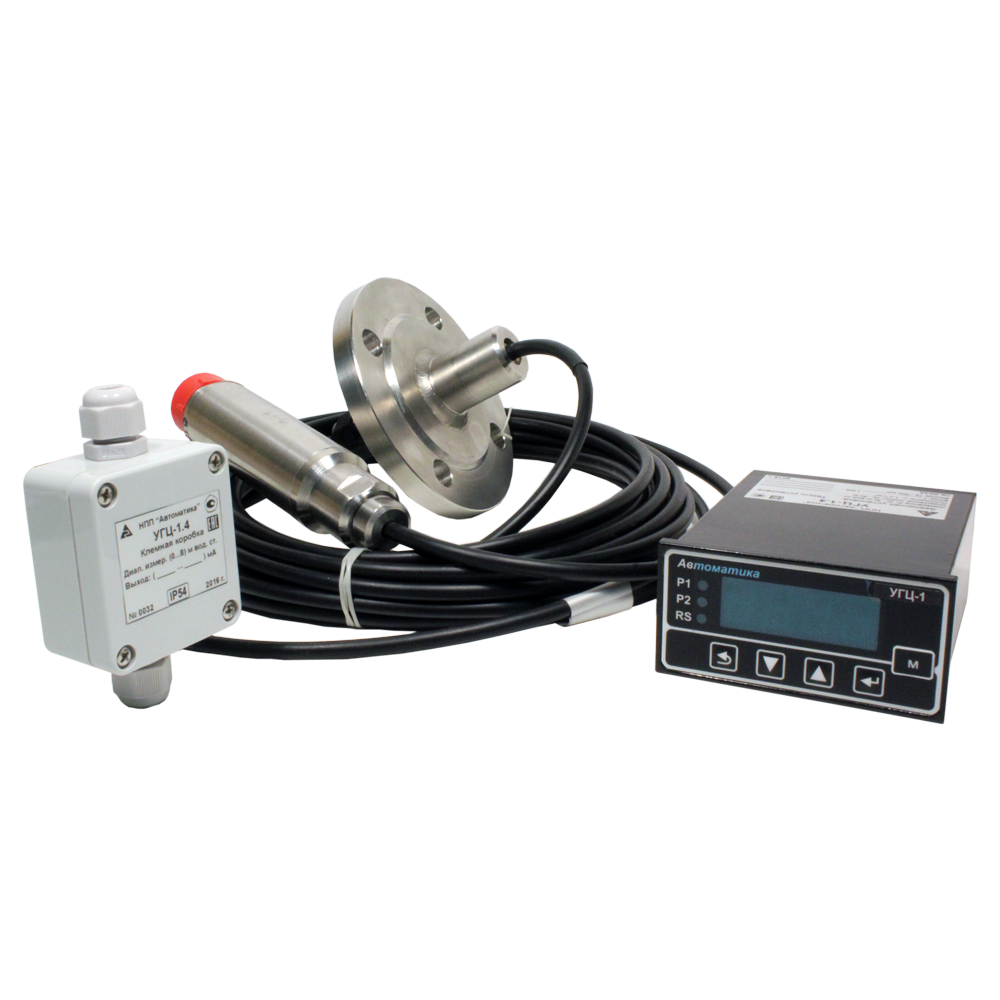

  • Измеритель УГЦ-1.х (УГЦ-1.х-Ех) в составе:
    • передающий преобразователь 1 шт.
    • измерительный прибор 1 шт.
    • штуцер для подключения пневмотрубки при проведении настройки или поверки 1 шт.
    • барьер искрозащиты (только для УГЦ-1.х-Ех) 1 шт.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.
