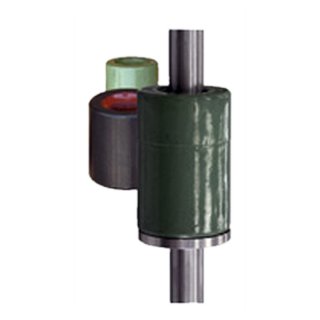

Поплавки для датчиков уровня и уровнемеров типа ПМП

Скачать PDF

Описание

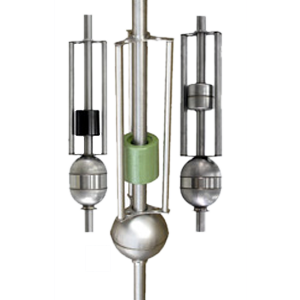

Поплавки для датчиков уровня и уровнемеров типа ПМП по функциональному назначению поплавки подразделяются на поплавки для контроля:

  • уровня;
  • уровня раздела сред;
  • плотности.

Поплавок выбирается исходя из параметров измеряемой среды: плотности, давления, температуры, химической стойкости.

По умолчанию в заказе (без дополнительного обозначения), уровнемеры комплектуются стандартным поплавком D48х50х21 (материал - вспененный эбонит), подходящим для воды, светлых нефтепродуктов, СУГ (пропан-бутан) и других неагрессивных сред, давлением до 2,5 МПа.

По заказу - поплавком из стали 12Х18Н10Т, титанового сплава, ПВДФ и др.

Тип поплавка приводится в обозначении уровнемера или указывается отдельной строкой в заказе.

Технические характеристики

Давление контролируемой среды 2,5 МПа; 2,5-4 МПа; 2,5-5 МПа; 1,6 МПа; 10 МПа; 0,4 МПа; 0,6 МПа; 3 МПа
Материалы изготовления Вспененный эбонит; сталь 12Х18Н10Т; ПВДФ; сферопластик ЭДС-7АП

Варианты исполнений







-



Тип поплавка







Масса, г



Глубина погружения поплавка, мм



Давле­ние, МПа





Индивид, приме­нение





Обозначение



Материал

Пропан 501,

кг/м3

Пропан-бутан 525, кг/м3

Бензин 720, кг/м3

ДТ 835, кг/м3

Нефть 950, кг/м3

Вода 1000 кг/м3

Поплавки уровня

1

D48x50xd21

Вспен. эбонит

27,5

39,5

37,5

27,5

23,5

21

19,5

2,5



2

D48x50xd25

Вспен. эбонит

29,5

-

47

34,2

29

26

24,8

2,5



3

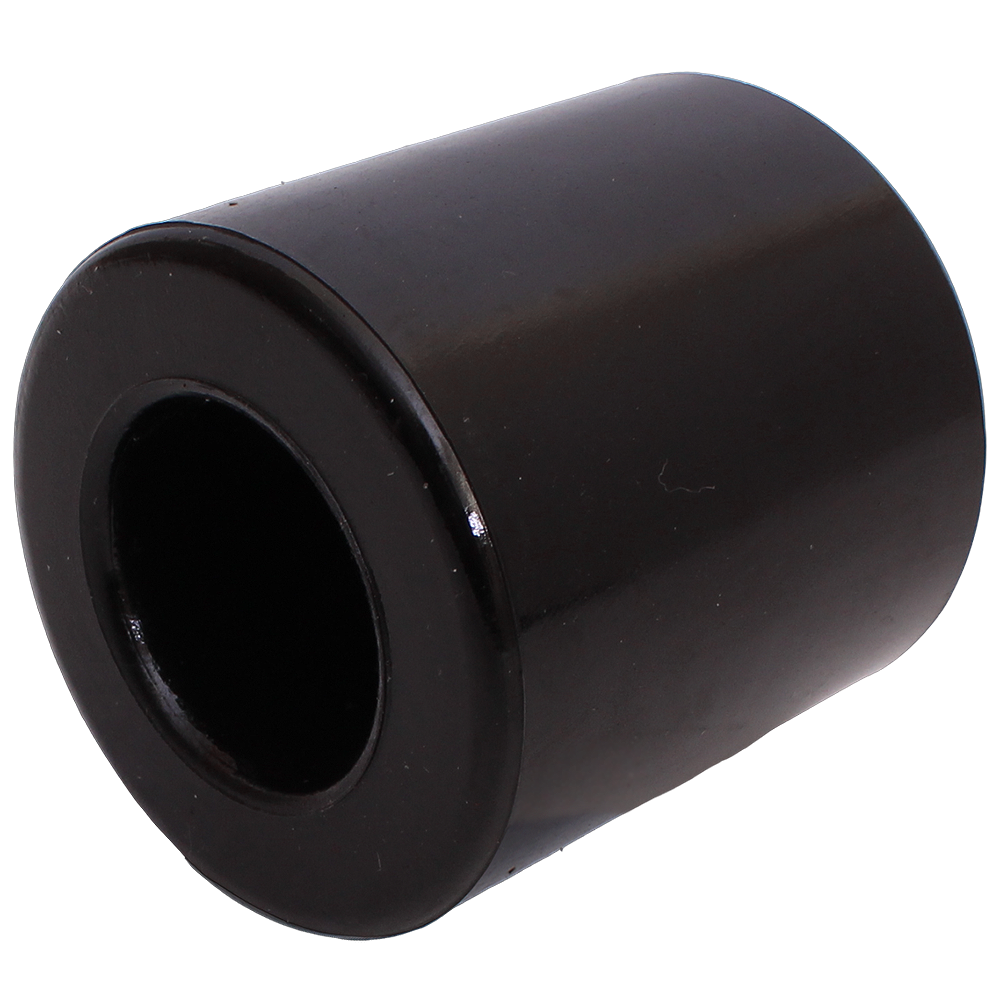

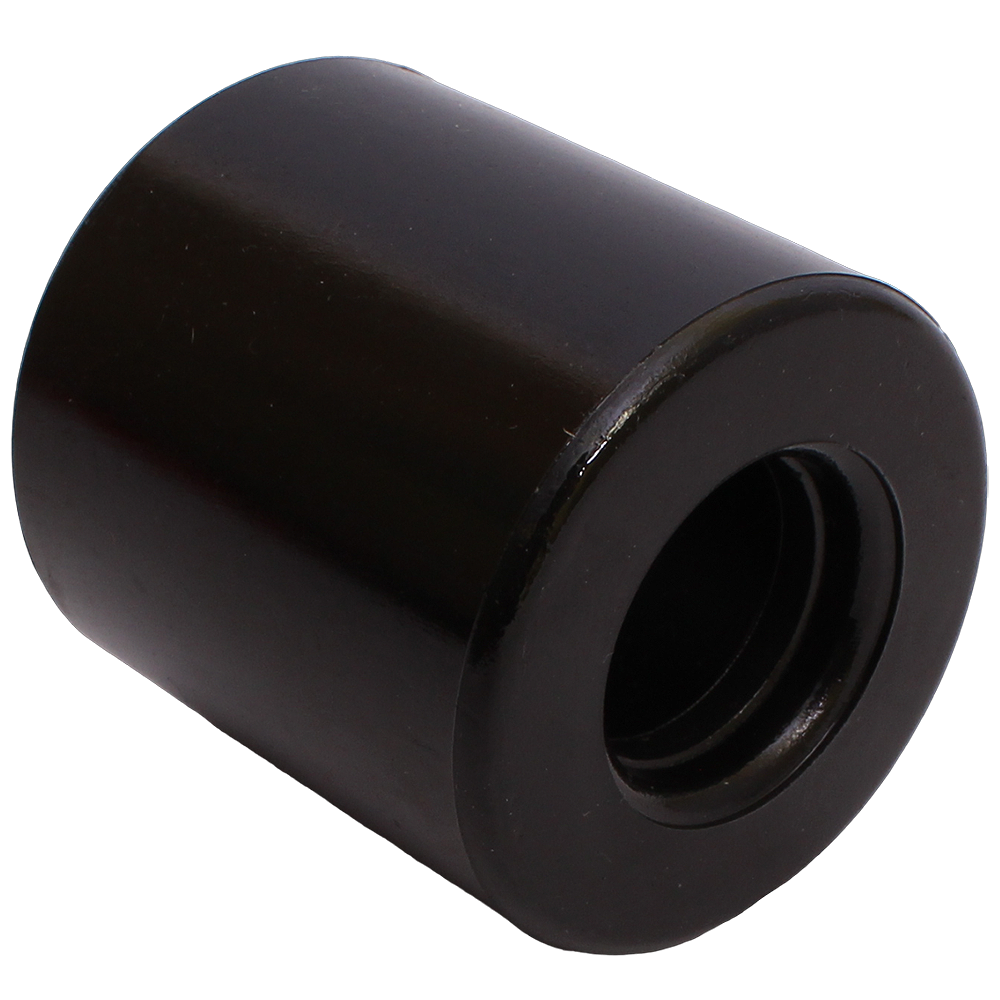

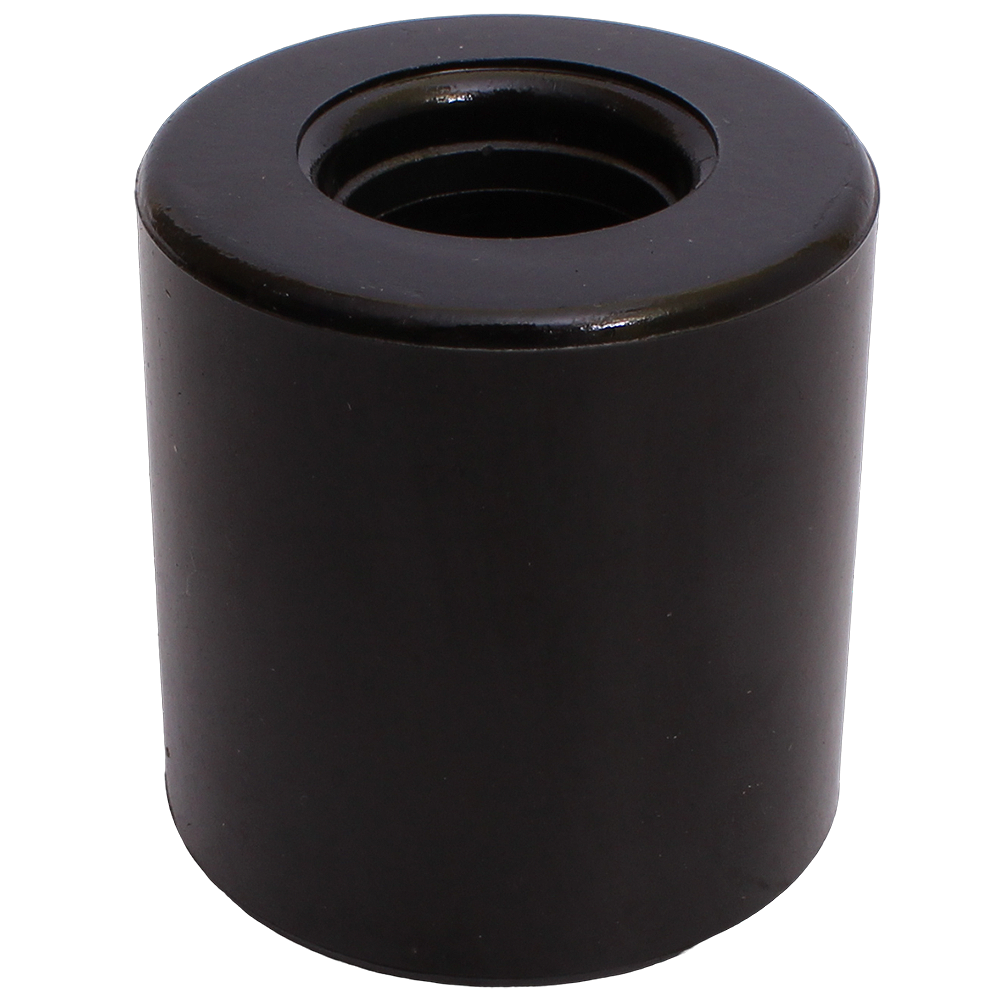

D48х50хd21-ФЛК-9

Вспен. эбонит

28,5

41,5

39,5

28,8

25

22

20,8

2,5-4



4

D48x50xd25-ФЛК-9

Вспен. эбонит

29,7

-

47

34,2

29

26

24,8

2,5



5

D48x50xd21-ФЛК-2

Вспен. эбонит

31

43,8

41,5

30,4

26,2

23

22

2,5-5



6

D48х50хd25-ФЛК-2

Вспен. эбонит

32,7

-

-

37,7

32,5

28,5

27,2

2,5



7

D45x50xd21-ФJlK-2

Вспен. эбонит

27,5

-

44

32,6

28

24,8

23,6

2,5



8

D48х112хd21-ФЛК-2

Вспен. эбонит

67,5

99,4

94,8

69,5

60

53

50,2

1,6

ПМП-128

9

D48х111хd25-ФЛК-2

Вспен. эбонит

63

105

100,4

74

63,6

56

53,1

1,6



10

D48х90хd25-ФЛК-2

Вспен. эбонит

47,5

77

75,3

55,3

47,4

41,7

39,8

1,6



11

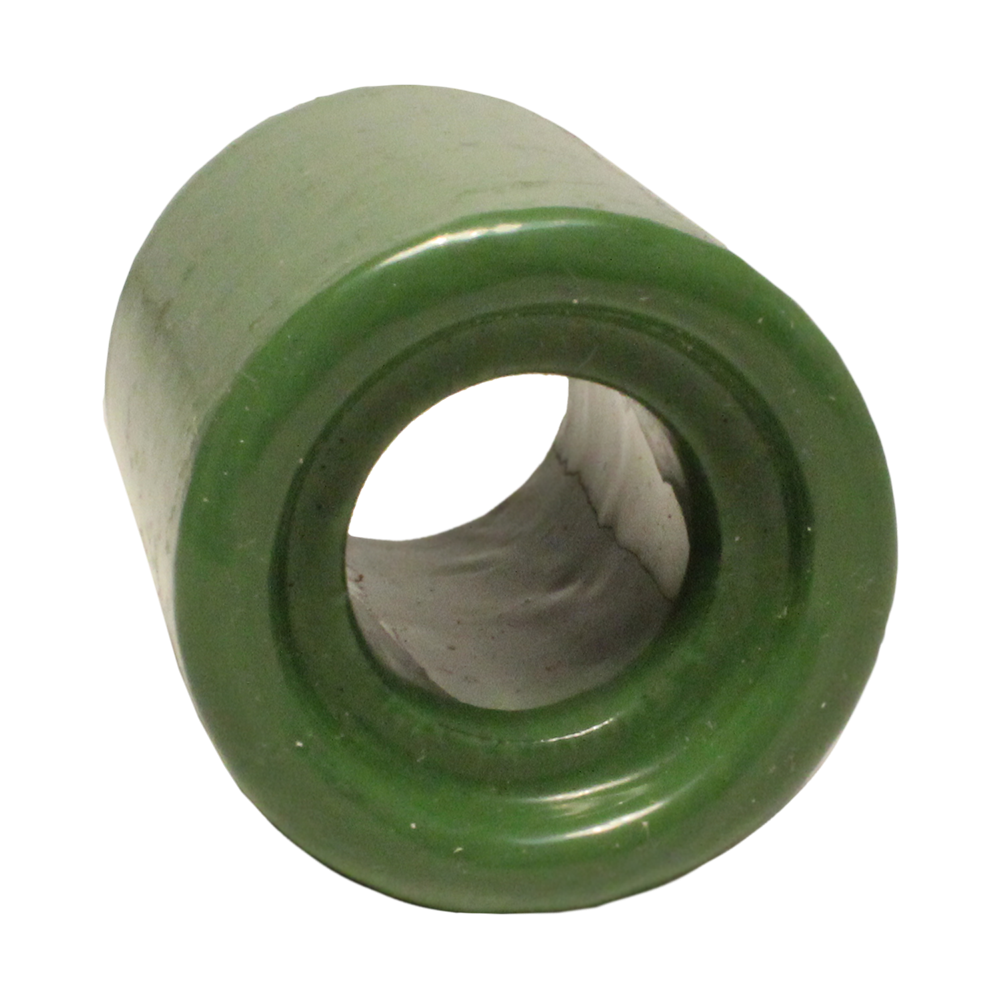

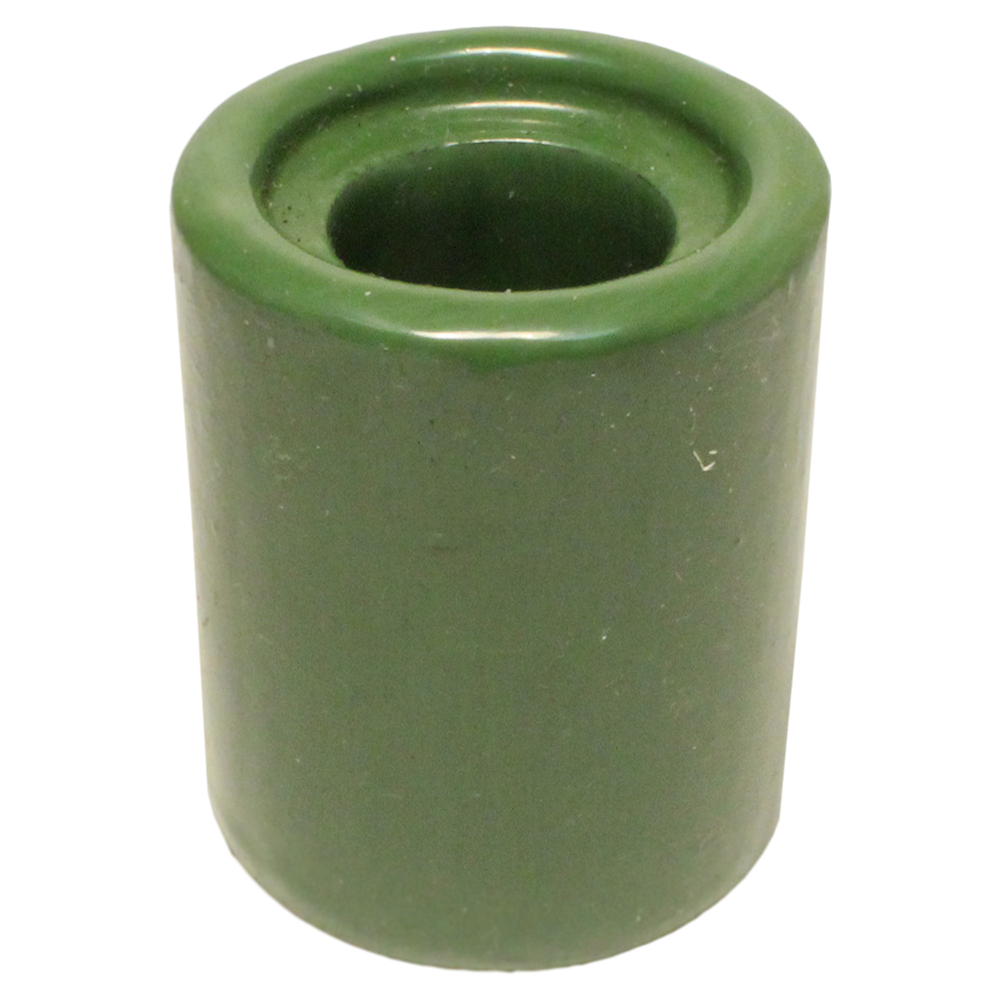

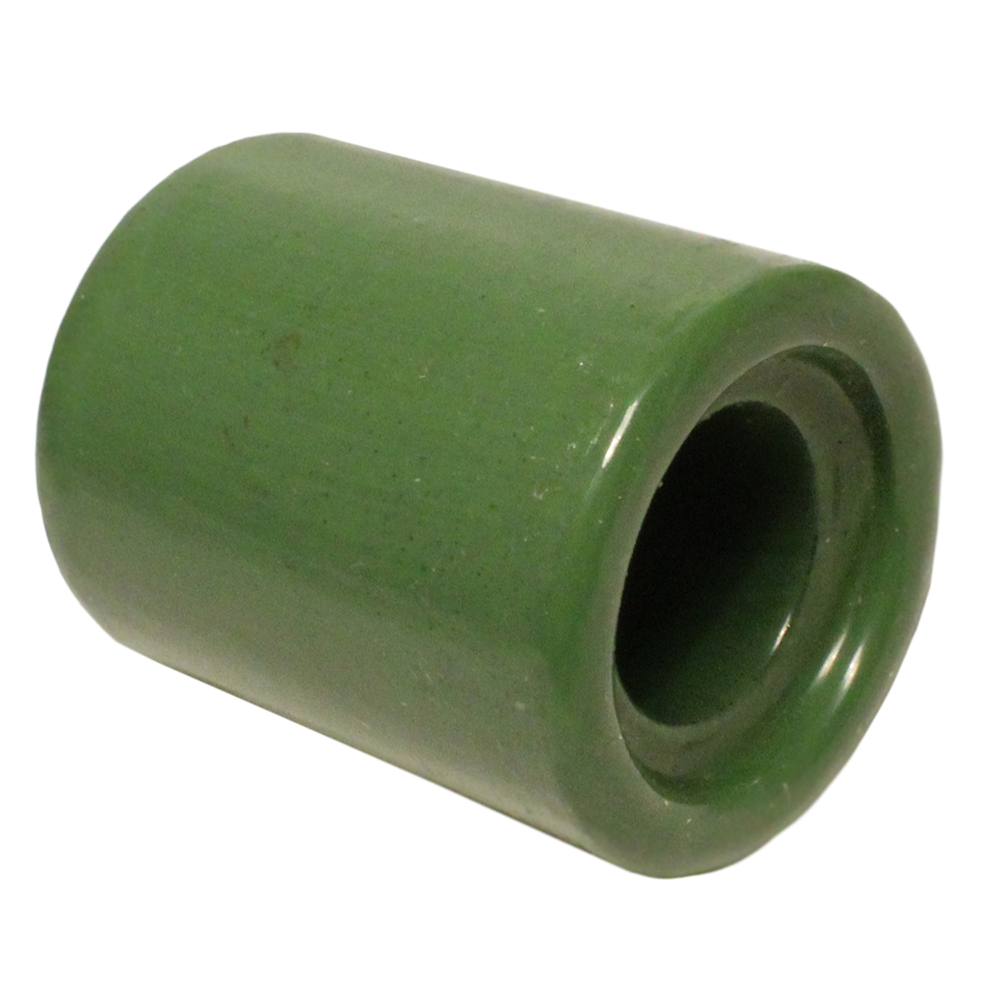

D40х50хd21-ФЛК-2

Вспен. эбонит

21,5

-

-

36

31,5

28

27,5

1,6



12

D40х75хd21-ФЛК-2

Вспен. эбонит

28,5

66

64

47,5

41,5

36,5

34,5

1,6



13

D35x45xd17-ЭДС-7АП

ЭДС-7АП

20,5

-

-

39

34

29,5

28

1,6



14

D39x35xd17-ЭДС-7АП

ЭДС-7АП

23

-

-

34,2

29,5

25,9

24,6

1,6



15

D40х70хd21-ЭДС-7АП

ЭДС-7АП

36

-

-

55

48

42

40

1,6



16

D35х50хd20-ЭДС-7АП

ЭДС-7АП

20,5

-

-

44

38

33

31

1,6



17

D39х50хd21-ЭДС-7АП

ЭДС-7АП

27

-

-

44,3

38,5

33,5

32

1,6



18

D48x50xd21-ЭДС-7АП -100 БАР

ЭДС-7АП

40

-

-

39,6

34,3

30,5

28,8

10



19

D44x100xd21-ЭДС-7АП

ЭДС-7АП

68

-

-

81

70

62

58

1,6



20

D50x80xd22-PVDF

PVDF

75

-

-

60

52

47

44

0,4



21

D46x55xd21-ЭДС-7АП-100 БАР

ЭДС-7АП

42

-

-

44,5

38

33,8

32

10



22

D78x74xd20-HЖ

12x18H10T

55

42

40,5

33

30,5

28,5

27,6

0,6



23

D78x74xd20-HЖ-16бар

12x18H10T

55

42

40,5

33

30,5

28,5

27,6

1,6



24

D78x74xd22-НЖ

12x18H10T

62,5

44,8

43,1

34,6

31,6

29,3

28,3

0,6



25

D78x74xd22-HЖ-16бар

12x18H10T

62,5

44,8

43,1

34,6

31,6

29,3

28,3

1,6



26

D78x112xd22-НЖ

12x18H10T

105

-

-

50

45

41,5

40

0,6

ПМП-128

27

D78x112xd22-HЖ-16бар

12x18H10T

105

-

-

50

45

41,5

40

1,6

ПМП-128

28

D78x112xd20-HЖ

12x18H10T

92

-

-

85

81

77,5

76,4

0,6

ПМП-128

29

D78x112xd20-HЖ-16бар

12x18H10T

92

-

-

85

81

77,5

76,4

1,6

ПМП-128

30

D78x56xd22-HЖ-Ц

12x18H10T

70

-

-

27,3

23,7

21,4

20,4

0,4



31

D49x49xd20-HЖ-Ц

12x18H10T

38,5

-

-

40

34,3

30,5

29

0,4



32

D49x49xd22-HЖ-Ц

12x18H10T

44

-

-

-

40

34,5

32,5

0,4



33

D78x74xd22-Ti

Сплав BT1-0

60

43

41,4

33,7

30,8

28,7

27,8

3,0



34

D78x86xd20-HЖ-Ш

12x18H10T

76

60

58

46,8

43

40

39

0,6



35

D78x86xd20-HЖ-Ш-166ap

12x18H10T

76

60

58

46,8

43

40

39

1,6



Поплавки раздела сред

36

D48x112xd21-PC-930

Вспен. эбонит

150

-

-

-

105

91

-

2,5

ПМП-128

37

D48x112xd21-PC-830

Вспен. эбонит

145

-

-

95

-

-

-

2,5

ПМП-128

38

D48x112xd21-PC-730

Вспен. эбонит

140

95

94

-

-

-

-

2,5

ПМП-128

39

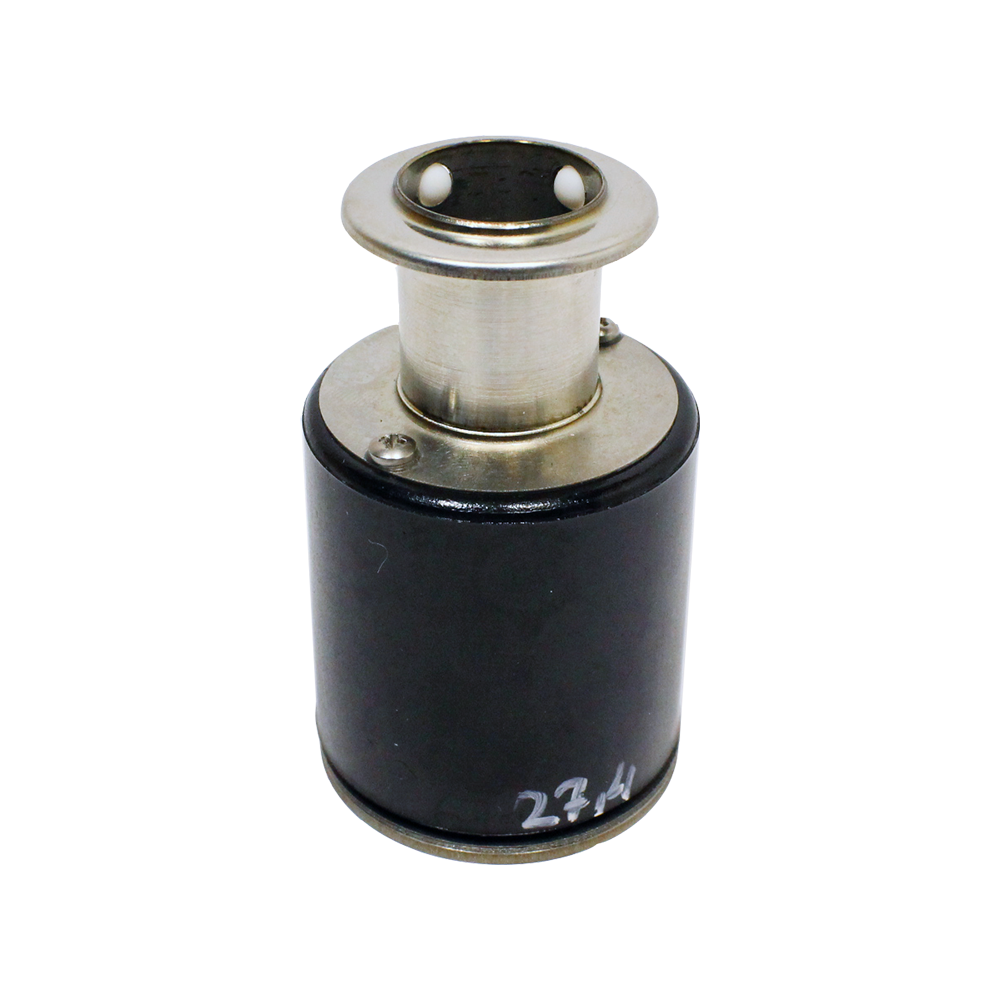

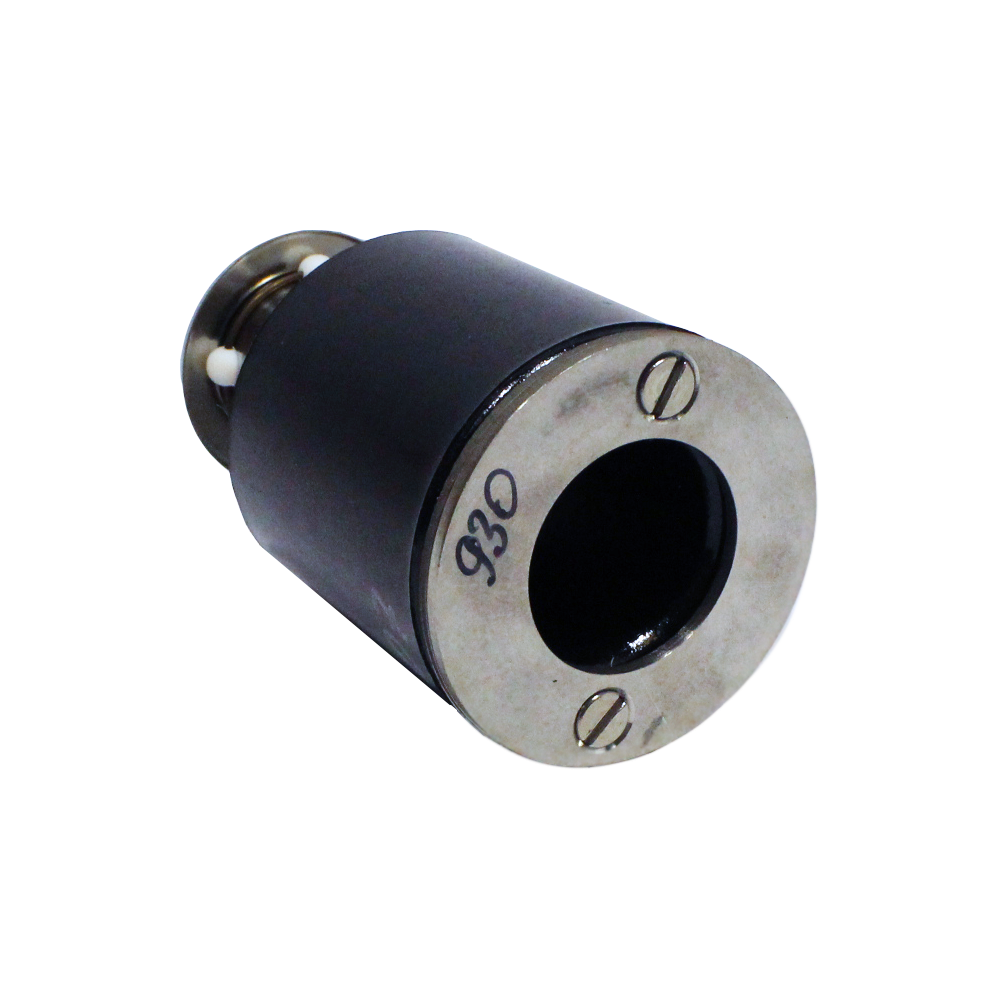

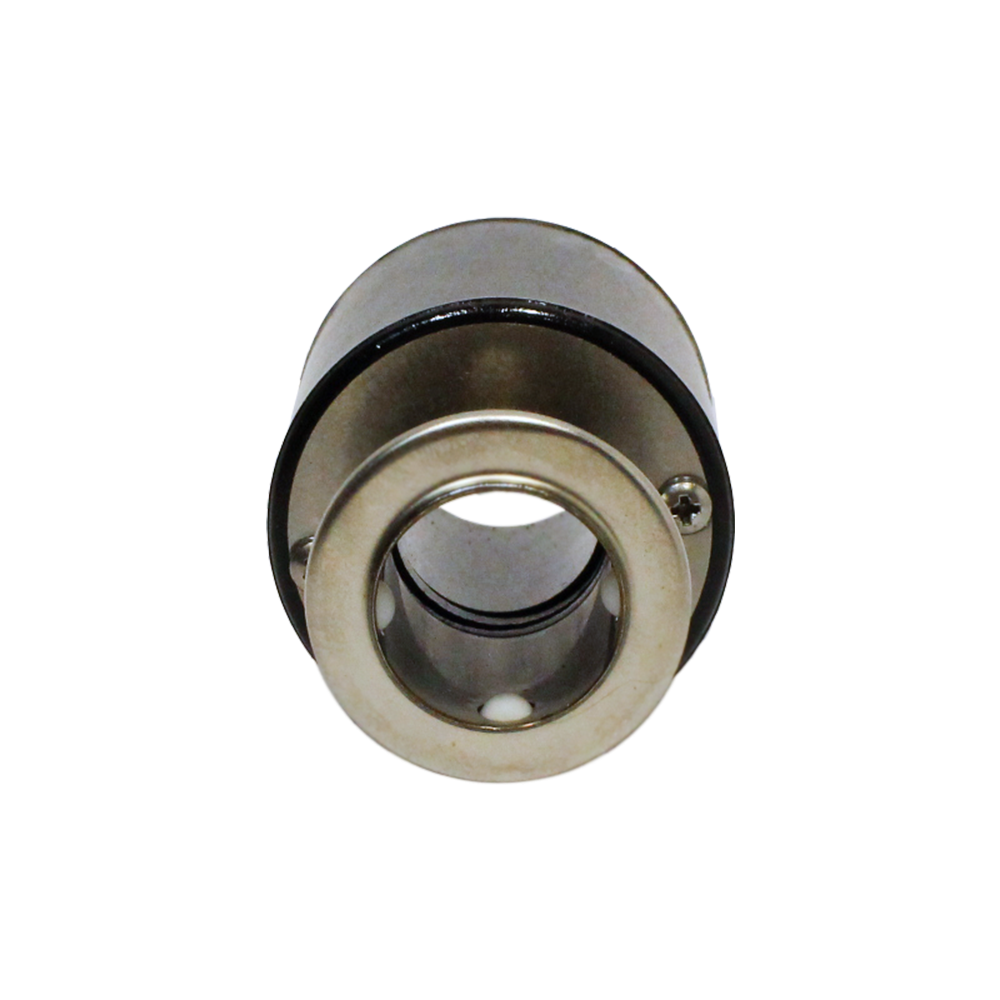

D48x80xd21-PC-930

Вспен. эбонит

99

-

-



58,5

-

-

2,5



40

D48x80xd21-PC-830

Вспен. эбонит

86,5

-

-

35

-

-

-

2,5



41

D48x80xd21-PC-730

Вспен. эбонит

79

38

35

9

-

-

-

2,5



42

D48x80xd25-PC-930

Вспен. эбонит

93

-

-

-

58,5

-

-

2,5



43

D48x80xd25-PC-830

Вспен. эбонит

81

-

-

39

-

-

-

2,5



44

D48x80xd25-PC-730

Вспен. эбонит

71

39

37,5

9

-

-

-

2,5



45

D78x87xd20-НЖ-930

12х18Н10Т

179,7

-

-

-

58

-

-

1,6



46

D78х87хd20-НЖ-РС-830

12х18Н10Т

159

-

-

43

-

-

-

1,6



47

D78x87xd20-HЖ-PC-730

12х18Н10Т

148,5

49

48

35

-

-

-

1,6



48

D78х85хd22-НЖ-РС-930

12х18Н10Т

180

-

-

-

58

-

-

1,6



49

D78х85хd22-НЖ-РС-830

12х18Н10Т

165

-

-

48,5

-

-

-

1,6



50

D78х85хd22-НЖ-РС-730

12х18Н10Т

150

49

48

35

-

-

-

1,6



Поплавки плотности

51

D78x311xd19(CУГ)

12х18Н10Т + ВТ1-0

120,5

-

-

-

500-

.600

-

-

ПМП-201

52

D78x315xd19

12х18Н10Т

161

-

-

-

600-

.800

-

-

ПМП-201

53

D78x318xd19

12х18Н10Т

180

-

-

-

780-

.900

-

-

ПМП-201

54

D78x316xd19

12х18Н10Т

171

-

-

-

740-

.860

-

-

ПМП-201

55

D78x324xd19

12х18Н10Т

202

-

-

-

860-

.1010

-

-

ПМП-201

56

D78x325xd19

12х18Н10Т

225

-

-

-

960-

.1120

-

-

ПМП-201

57

D78x200xd19

12х18Н10Т + ВТ1-0

115

-

-

-

780-

.900

-

-

ПМП-201

58

D78x320xd19 (СУГ)

12х18Н10Т + ВТ1-0

126

-

-

-

470-

.610

-

-

ПМП-201
