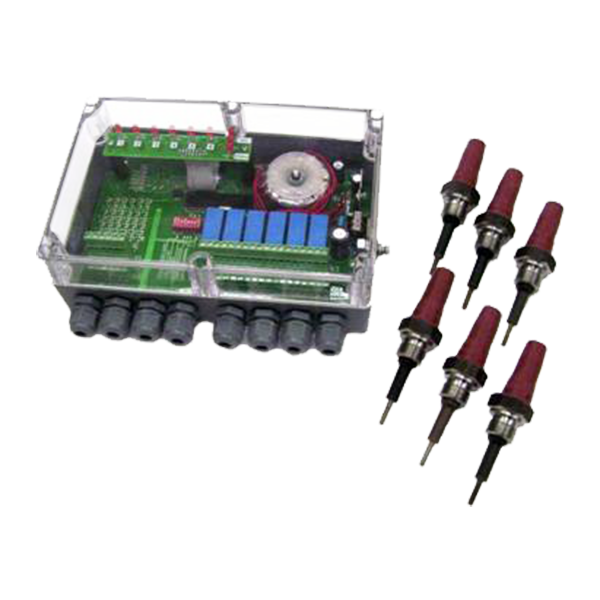

ЭРСУ-6М регуляторы-сигнализаторы уровня кондуктометрические

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Кондуктометрический

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Описание

Электронный регулятор сигнализатор уровня ЭРСУ-6М предназначен для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей в шести точках в одном или шести резервуарах. Регулятор-сигнализатор уровня ЭРСУ-6М отличается от приборов РОС-301 и ЭРСУ-ЗР количеством контролируемых точек и верхним значением сопротивления срабатывания до 400 кОм.

Применение расширенного диапазона электропроводности позволяет использовать кондуктометрический сигнализатор ЭРСУ-6М для контроля различных по электропроводности жидкостей: дистиллированной, водопроводной, загрязненной воды, молоком, спиртом и пищевыми продуктами обладающих высоким сопротивлением.

Электронный регулятор уровня ЭРСУ-6М предназначены для контроля шести уровней электропроводных жидкостей по шести независимым каналам в одном или в различных резервуарах в стационарных и корабельных условиях вне взрывоопасных зон.
В передающем преобразователе датчика-реле с помощью элементов световой индикации обеспечивается контроль функционирования и достижения контролируемого уровня среды.

Параметры прибора
Сигнализаторы исполнения для ОАЭ относятся к элементам нормальной эксплуатации и управляющих систем безопасности 3Н, 3НУ, 4Н по ПНАЭ Г-01-011-97.
Регулятор уровня ЭРСУ-6М исполнения для ОАЭ по сейсмостойкости относятся к категории IIб по НП-031-01.
Прибор обеспечивает, одновременно по всем каналам контроля, установку на значение сопротивления срабатывания согласно диапазонам 1.4.
Прибор обеспечивает по каналам 5, 6 установку только «инверсного» релейного выхода, а по ка­налам 1, 2, 3, 4 установку прямого или инверсно­го релейного выхода.
Дифференциал срабатывания по каждому ка­налу контроля не превышает 30 % от значения установленного сопротивления срабатывания.
В ППР-6 прибора обеспечивается, одновременно по всем каналам контроля, установка за­держки срабатывания (инерционность) на одно из следующих значений: 0,1; 0,3; 1,0; 3,0 с.

Искробезопасная версия прибора
Электронный регулятор сигнализатор уровня искробезопасного исполнения ЭРСУ-6МИ предназначен для поддержания в заданных пределах уровня электропроводных жидкостей на взрывоопасных объектах. Сигнализатор-регулятор уровня ЭРСУ-6МИ единственный сигнализатор уровня кондуктометрического типа, работающий с такими средами как дистиллированная вода и спирт.

Применение расширенного диапазона электропроводности позволяет использовать кондуктометрический сигнализатор ЭРСУ-6МИ для контроля различных по электропроводности жидкостей:

  • Дистиллированной воды
  • Водопроводной воды
  • Загрязненной воды
  • Молока
  • Спирта
  • Пищевых продуктов обладающих высоким сопротивлением
  • Прочее
Искробезопасный ЭРСУ-6МИ предназначен для замены сигнализаторов уровня РОС-301, РОС-301И, ЭРСУ-ЗР, РОС-301-DIN.

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды до 200°С
Давление контролируемой среды До 2,5 МПа
Климатическое исполнение (диапазон рабочих температур) ОМ3, Т3, УХЛ3, УХЛ4
Питание ~220 В
Вес 0,8...0,6 кг

Структура обозначения, пример заказа

ЭРСУ-6М
-УХЛ3.1
-6
-1
(0,1; 0,1)
-1
(0,6; 0,6)
-1Т
(2,0; 2,0)

Длины чувствительных элементов датчиков

Исполнение датчика

Длины чувствительных элементов датчиков

Исполнение датчика

Длины чувствительных элементов датчиков

Исполнение датчика

Количество датчиков

Климатическое исполнение

Исполнение для ОАЭ

Наименование модели

Варианты исполнений

Условное обозначение прибора

Конструктивное исполнение датчика

Длина погружаемой части датчика, L, м

Параметры контролируемой среды

Температура,0С, не более

Рабочее избыточное давление, МПа, не более

Удельная электрическая проводимость, см/м, не менее

Сопротивление срабатывания, кОм,

ЭРСУ-6М-УХЛ3-6-1

стержневой, М20х1,5

0,1; 0,6

200

2.5

0,003 для диапазона 1
0,0018 для диапазона 2
0,00045 для диапазона 3 0,00023 для диапазона 4

3,0 для диапазона 1
50,0 для диапазона 2
200,0 для диапазона 3
400,0 для диапазона 4

ЭРСУ-6М-УХЛ4-6-1

ЭРСУ-6М-ОМ3-6-1

ЭРСУ-6М-Т3-6-1

ЭРСУ-6М-УХЛ3-6-1Т

тросовый, М20х1,5

1,0...6,0 с шагом 0,5

ЭРСУ-6М-УХЛ4-6-1Т

ЭРСУ-6М-ОМ3-6-1Т

ЭРСУ-6М-Т3-6-1Т

ЭРСУ-6М-УХЛ3-6-3

стержневой, М12х1,5

0,1; 0,6

ЭРСУ-6М-УХЛ4-6-3

ЭРСУ-6М-ОМ3-6-3

ЭРСУ-6М-Т3-6-3

ЭРСУ-6М-УХЛ3-6-3Т

тросовый, М12х1,5

1,0...6,0 с шагом 0,5

ЭРСУ-6М-УХЛ4-6-3Т

ЭРСУ-6М-ОМ3-6-3Т

ЭРСУ-6М-Т3-6-3Т

Стандартный комплект поставки

  • Датчик, исполнение 1 или 1Т или 3 или 3Т - до 6 шт. (исполнения и количество по заказу).
  • Преобразователь передающий ППР-6 - 1 шт.
  • Руководство по эксплуатации - 1 экз.
  • Паспорт - 1 экз.
