МШТм метроштоки

Скачать PDF

Тип: Переносной

Режим работы: Периодические замеры

Принцип действия: Визуальный

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 1980,00 - 15740,00 pуб.

Описание

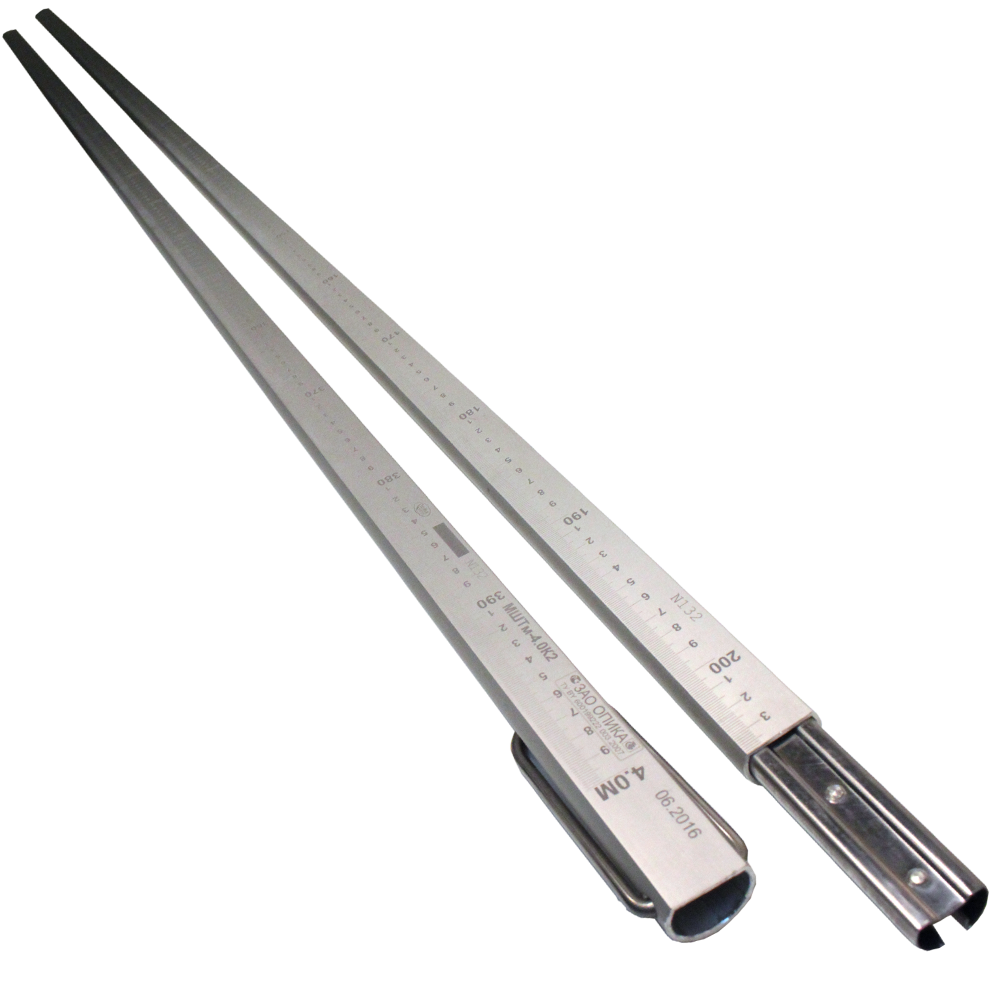

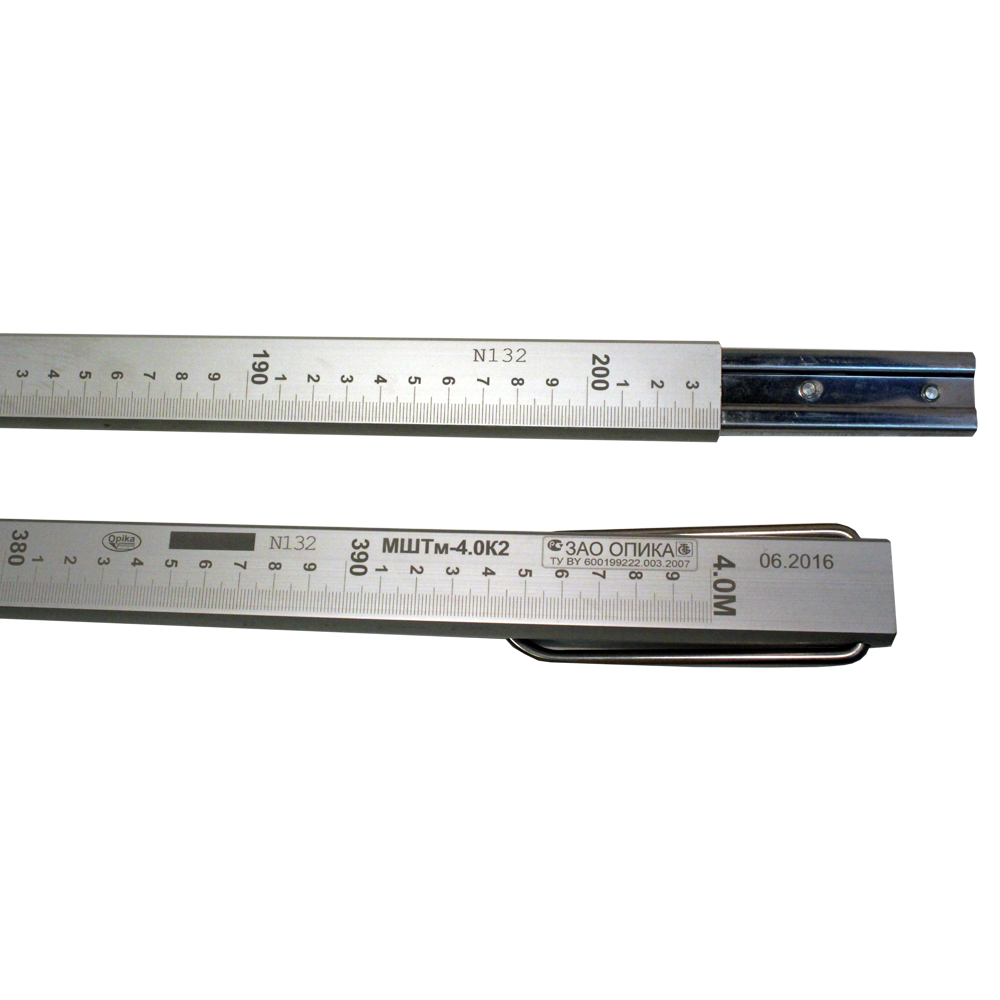

Метроштоки МШТм предназначены для измерения уровня наполнения транспортных и стационарных емкостей нефтепродуктами и другими неагрессивными жидкостями. Область применения – нефтебазы и другие предприятия, занимающиеся перевозкой, хранением и реализацией нефтепродуктов и других неагрессивных жидкостей.

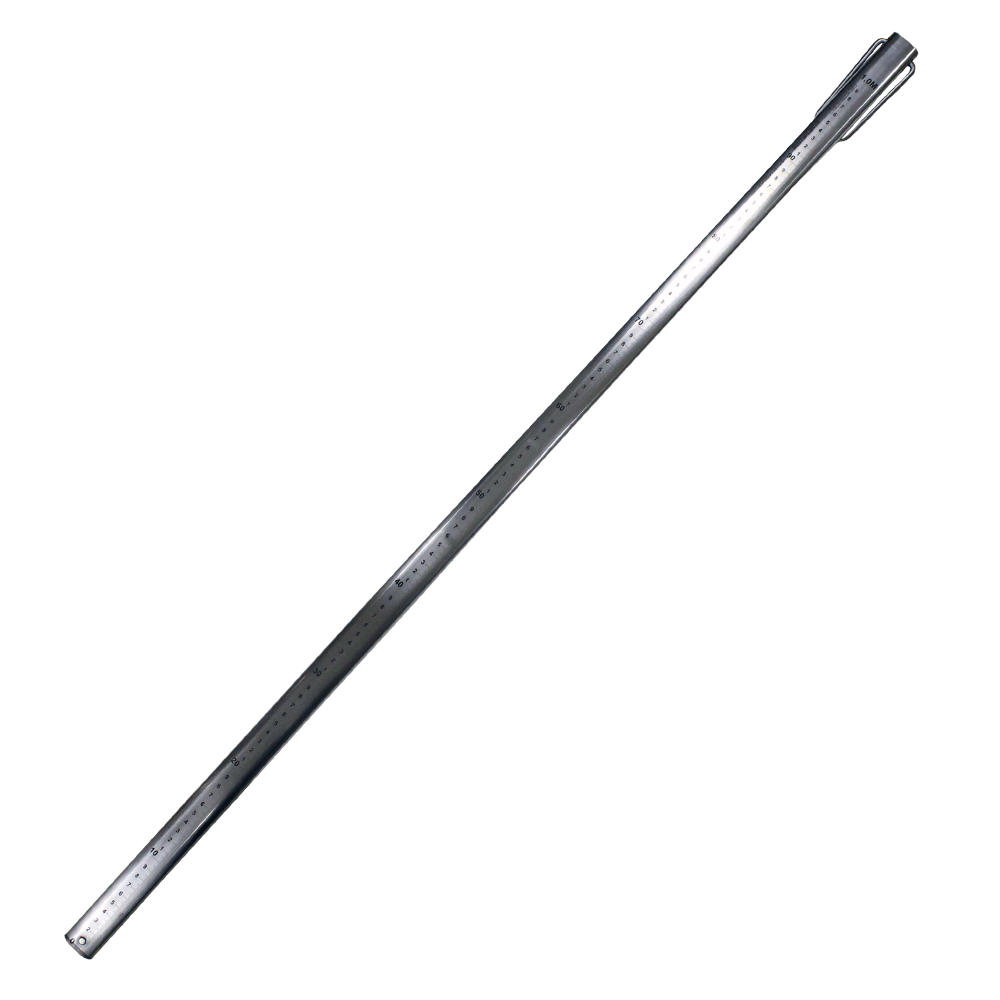

Для пищевых продуктов изготавливаются метроштоки МШТм полностью из нержавеющей стали AISI 304.

Для агрессивных сред, кислот и щелочей производятся метроштоки МШТм из нержавеющей стали AISI 316 с титановыми наконечниками и соединениями.

Технические характеристики

Диапазоны измерений До 6 м
Основная погрешность ±1,0 мм; ±0,5 мм; ±0,7 мм; ±1,5 мм; ±2,0 мм
Давление контролируемой среды До 0,5 Па
Материалы изготовления Алюминий, нержавеющая сталь, титан
Климатическое исполнение (диапазон рабочих температур) У1
Вес 0,7...4,0 кг

Структура обозначения, пример заказа

МШТм
-3,5
Т
2
Ч
У

Удлиненное исполнение

Поверхность профиля анодированная

Метрошток состоит из 2-х частей

Профиль таврового сечения

Длина шкалы 3,5 м

Наименование модели

Варианты исполнений

Наименование

Модификации метроштоков



МШТм-1,0

МШТм-2,0

МШТм-2,6

МШТм-3,5

МШТм-4,4

МШТм-5,0

МШТм-6,0

Габаритные размеры, не более, мм:



-общая длина

1180

2180

2780

3700

4600

5200

6200

-общая длина удлиненного исполнения

-

-

3300

4200

5100

6050

-

-ширина таврового сечения

30,5

-высота таврового сечения

30,5

-диаметр полукруглого сечения

31,0

-высота полукруглого сечения

24,0

Длина шкалы

1000

2000

2600

3500

4400

5000

6000

Цена деления шкалы

1,0



Допускаемые отклонения общей длины шкалы и отдельных ее интервалов, мм, не более:

- по всей длине шкалы

±1,0

±1,5

±2,0

±2,0

±2,0

±2,0

±2,0

- от начала до середины шкалы

±0,5

±0,7

±1,0

±1,0

±1,0

±1,0

±1,0

- для сантиметровых интервалов

±0,5

±0,5

±0,5

±0,5

±0,5

±0,5

±0,5

- для миллиметровых интервалов

±0,2

±0,2

±0,2

±0,2

±0,2

±0,2

±0,2

Длина выступающей части наконечника метроштока, мм:

- с профилем таврового сечения (Т)

2±0,5

- с профилем полукруглого сечения (К)

3±0,5

Несовпадение начальной отметки шкалы метроштока
с торцовой поверхностью наконечника, мм, не более

±0,3

Масса метроштоков, кг, не более:

- с профилем таврового сечения

0,8

1,3

1,7

2,2

2,8

3,2

4,0

- с профилем полукруглого сечения

0,7

1,2

1,5

2,0

2,5

2,9

3,7

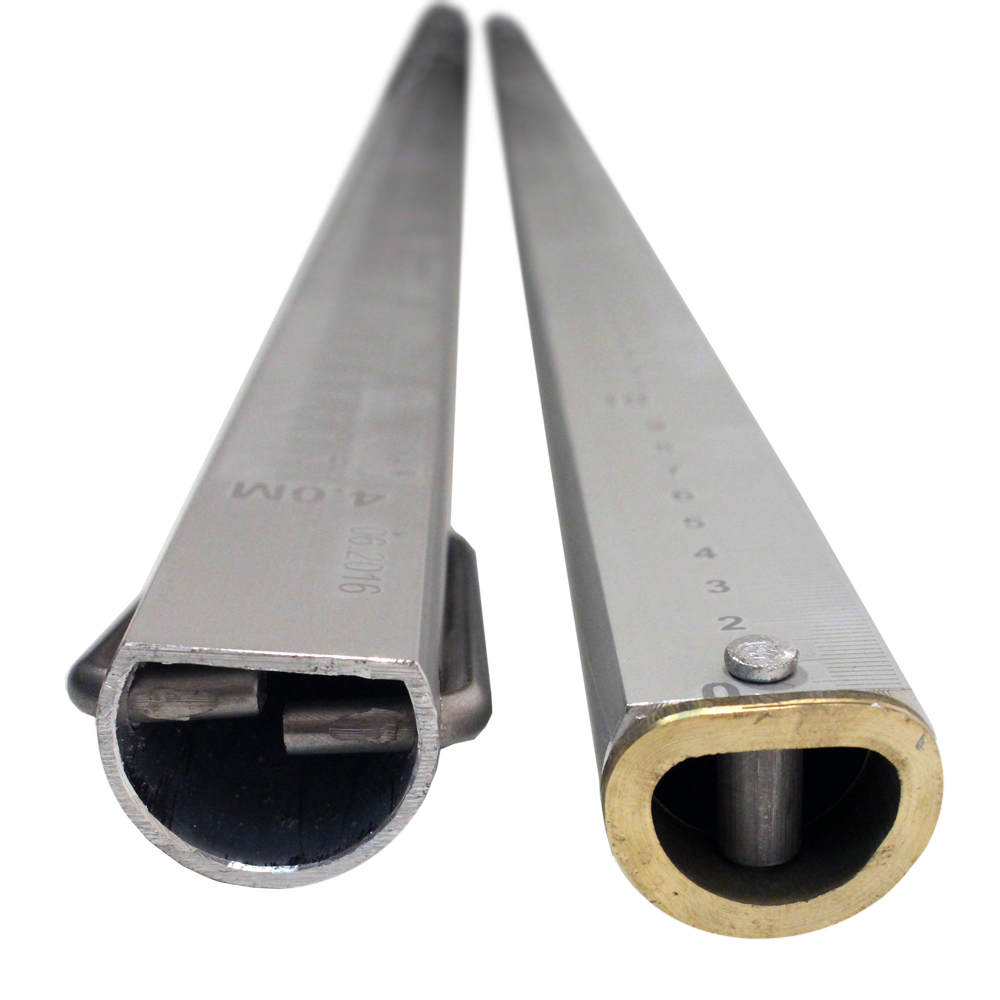

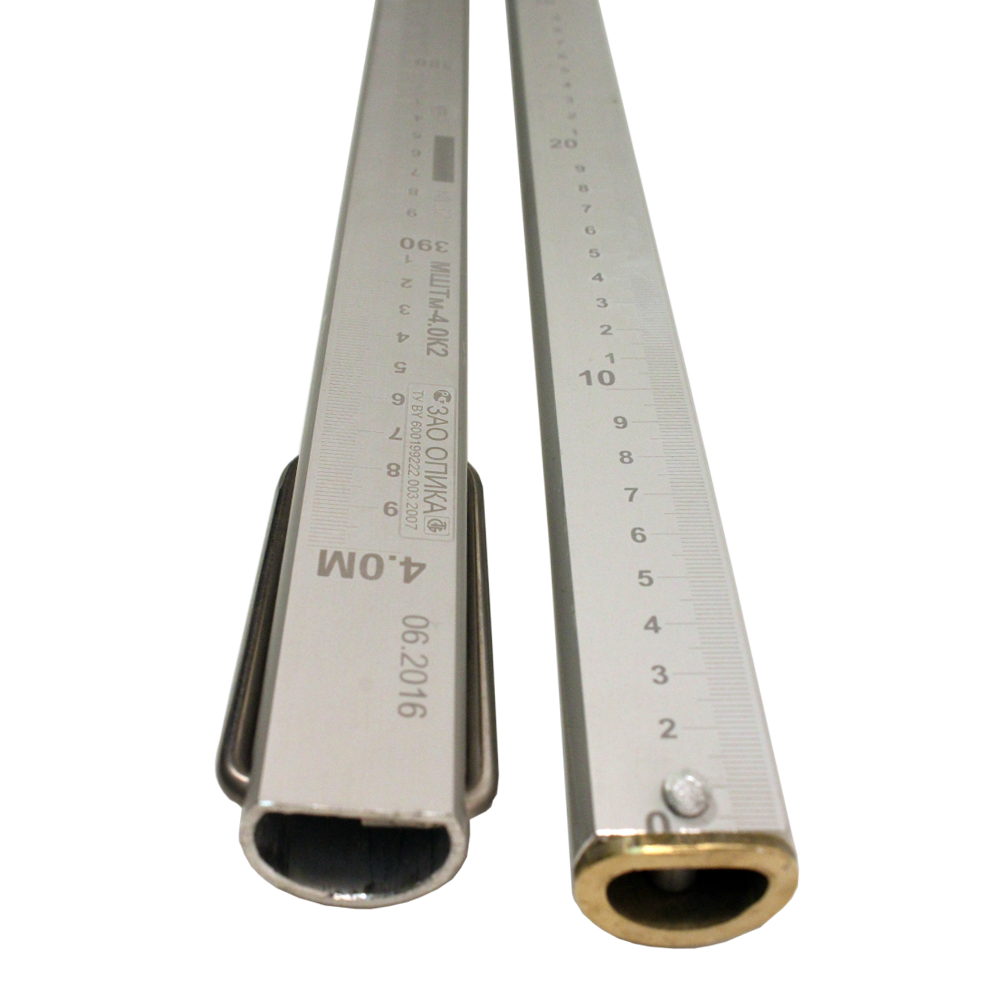

Каждая модификация метроштоков изготавливается в двух исполнениях по типу профиля: таврового (Т) или полукруглого (К) сечения и в трех исполнениях по количеству составных ча­стей:

  • Цельный (1).
  • Составной из 2-х частей (2).
  • Составной из 3-х частей (3).

По общей длине различают: удлиненное исполнение (У), по типу покрытия: анодирование (Ч), по материалу изготовления: из алюминиевого профиля или из нержавеющей стали (Н).

Стандартный комплект поставки

  • Метрошток.
  • Наконечник (комплектуются метроштоки с профилем таврового сечения ).
  • Заклепка (комплектуются метроштоки с профилем таврового сечения ).
  • Паспорт.

Скачать документацию
