Электрические уровнемеры

К электрическим уровнемерам относятся те приборы измерения уровня, в которых уровень контролируемой среды преобразуется в какой-либо электрический сигнал. Наибольшее распространение получили емкостные уровнемеры икондуктометрические (омические) уровнемеры.

Принцип действия емкостных уровнемеров основан на различии диэлектрической проницаемости контролируемой среды (водных растворов солей, кислот, щелочей) и диэлектрической проницаемости воздуха либо водяных паров.

Измерительная схема емкостного уровнемера приведена на рис. 1.

Рис. 1. Ёмкостной уровнемер: 1, 2 - электроды; 3 - электронный блок



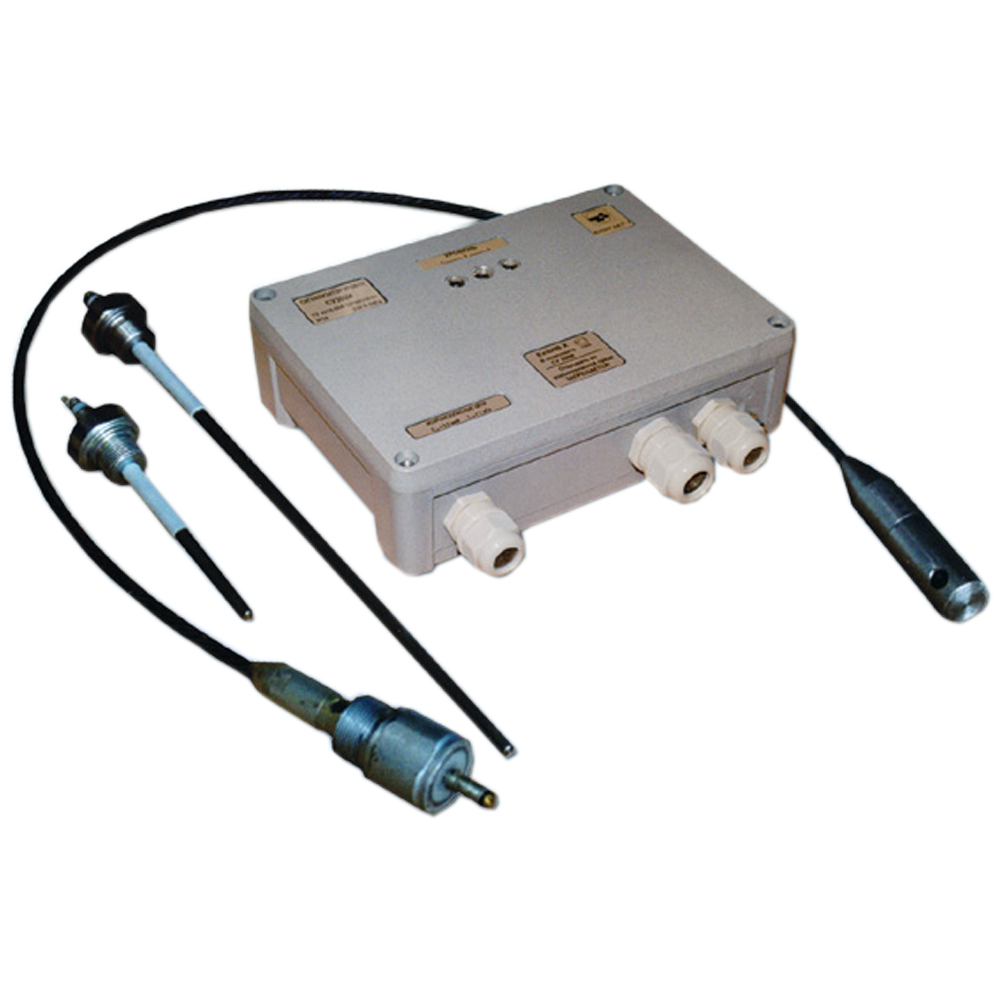

В сосуд с контролируемой жидкостью опущен преобразователь, который представляет собой электрический конденсатор. Емкость такого конденсатора зависит от уровня электропроводящей жидкости.

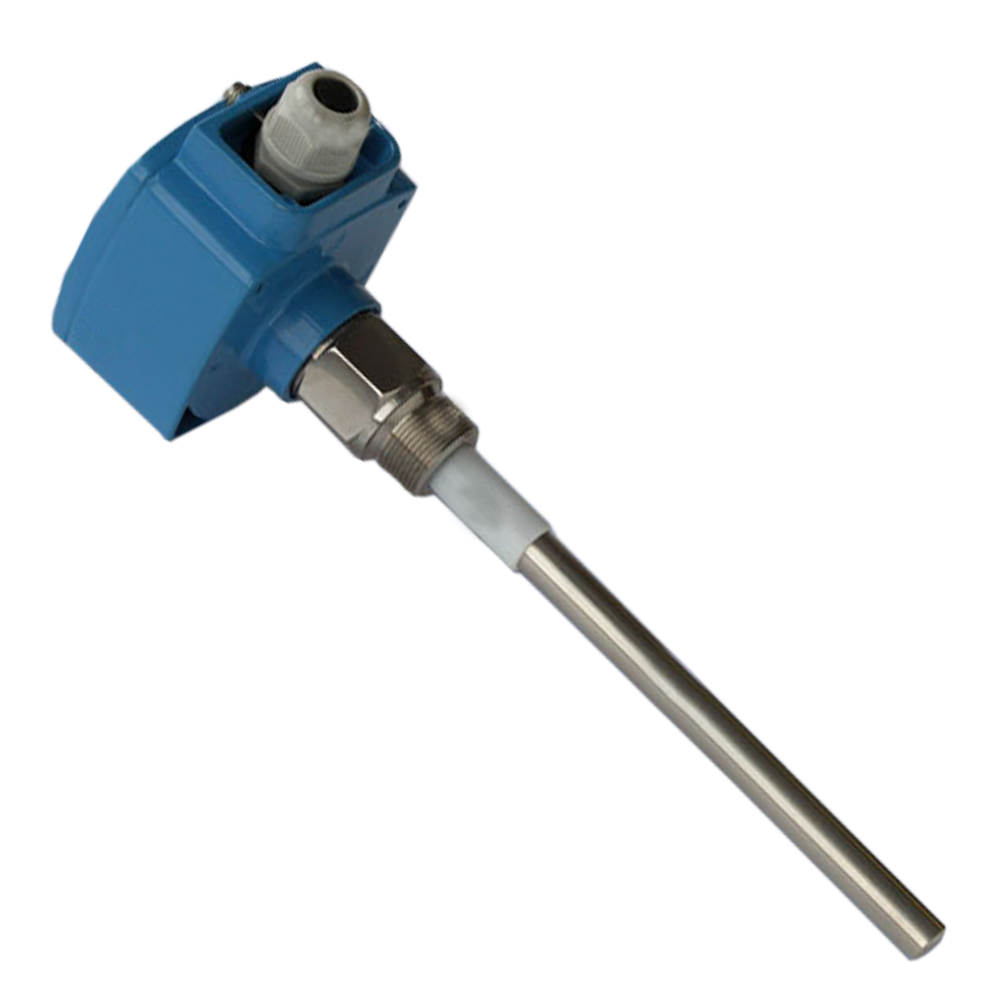

Преобразователи бывают пластинчатыми, цилиндрическими или в виде стержня.

Цилиндрические преобразователи выполняются из нескольких труб, расположенных концентрическим образом, пространство между которыми на высоту h заполняет контролируемая жидкость. Емкость преобразователя равна сумме емкостей двух его участков - погруженного в жидкость с одной диэлектрической проницаемостью (εж) и находящегося в воздухе с другой диэлектрической проницаемостью (εср, для воздуха εср = 1).

При измерении уровня агрессивных, но неэлектропроводных жидкостей обкладки преобразователя выполняют из химически стойких сплавов или покрывают тонкой антикоррозионной пленкой, диэлектрические свойства которой учитывают при расчете. Покрытие обкладок тонкими пленками применяют также при измерении уровня электропроводных жидкостей.

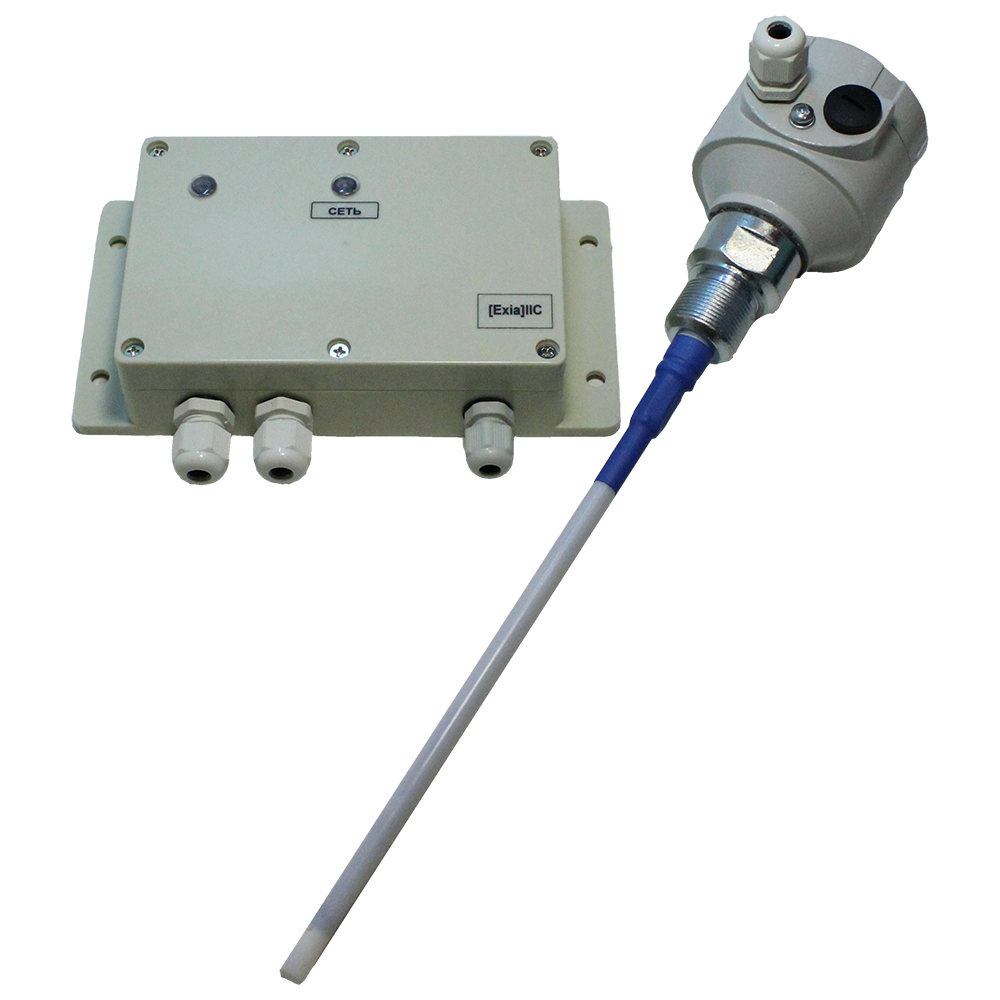

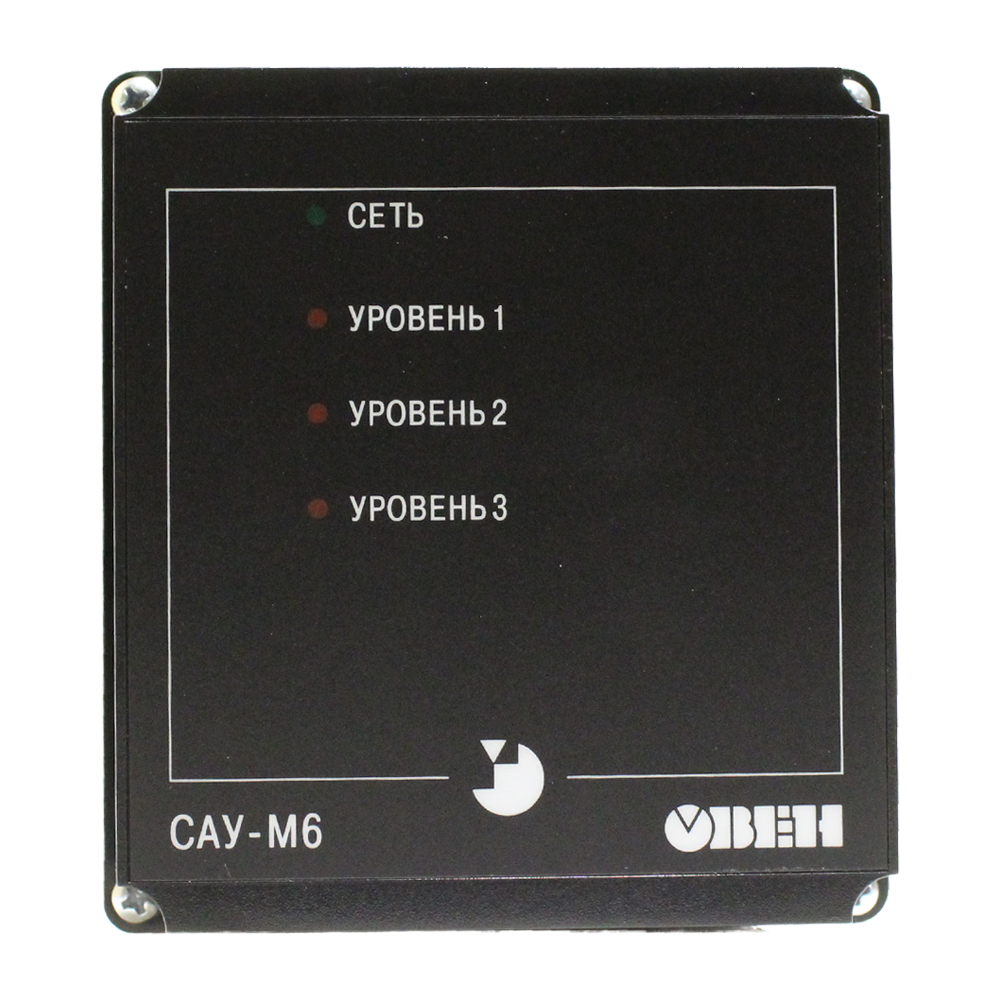

Кондуктометрические (омические) уровнемеры используют главным образом для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей. Принцип их действия основан на замыкании электрической цепи источника питания через контролируемую среду, представляющую собой участок электрической цепи с определенным омическим сопротивлением. Прибор представляет собой электромагнитное реле, включаемое в цепь между электродом и контролируемым материалом. Схемы включения релейного сигнализатора уровня могут быть различны в зависимости от типа объекта и числа контролируемых уровней. На рис. 2, а показана схема включения прибора в токопроводящий объект. В этом случае для контроля одного уровня h можно использовать один электрод, одно реле и один провод. При контроле двух уровней h1 и h2 (рис. 2, б) их требуется уже по два.

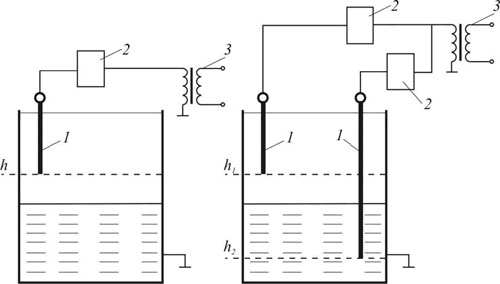

Рис. 2. Омические сигнализаторы уровня: а – одного уровня; б – двух уровней; 1 – электрод; 2 – электромагнитное реле; 3 – источник питания

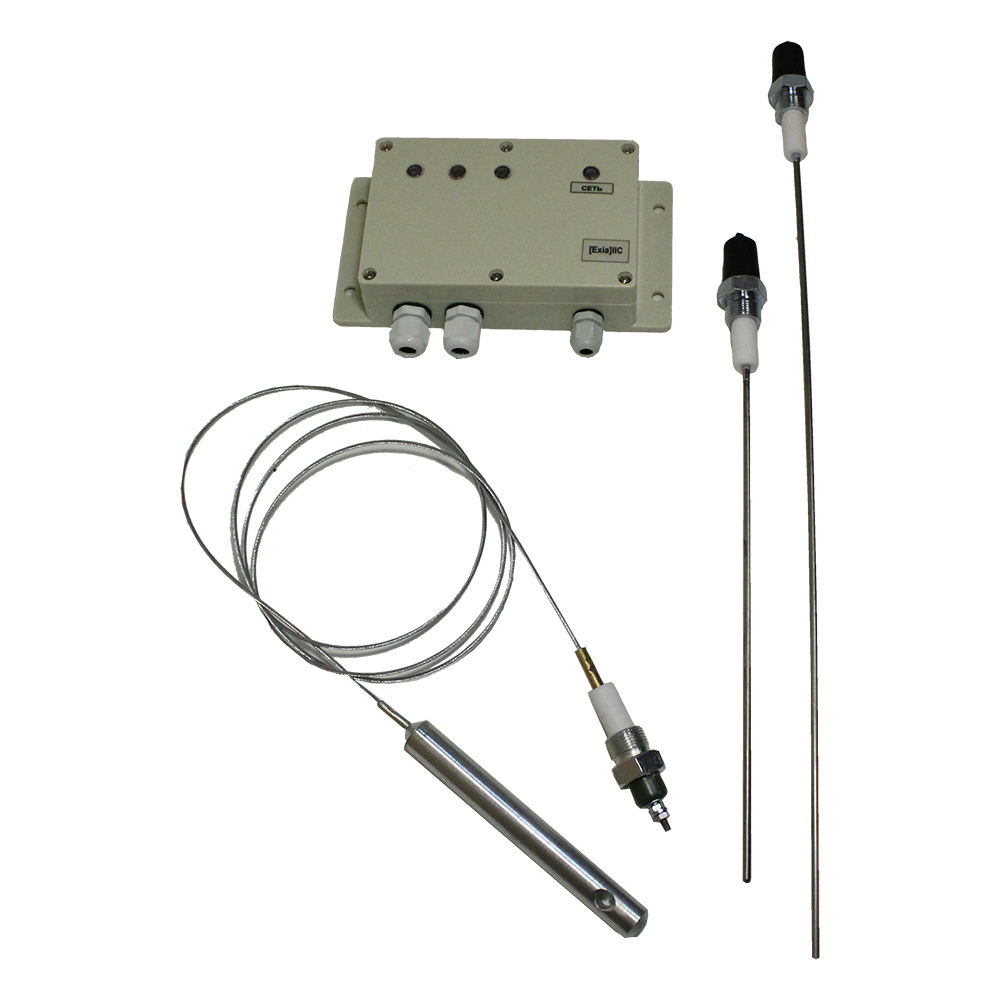

В качестве электродов применяют металлические стержни или трубы и угольныеэлектроды (агрессивные жидкости). Основной недостаток всех электродных приборов – невозможность их применения в средах вязких, кристаллизующихся, образующих твердые осадки и налипающих наэлектроды преобразователей.
