LLS-B сигнализаторы уровня для применения с указателем уровня LGB

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, 1ExdIICT6

Описание

Сигнализаторы уровня LLS-B являются средством автоматизации и не относится к средствам измерения. Предназначены для дискретного управления уровнем жидких сред.

Область применения
Сигнализаторы LLS-B используются в системах автоматического контроля, регулирования и управления технологическими процессами нефтеперерабатывающей, пищевой, химической и других отраслей промышленности. LLS-B могут быть использованы как в закрытых помещениях, так и на открытых площадках в широком диапазоне климатических условий. Они предназначены для установки на неподвижных и подвижных объектах, производственных и судовых условиях, в том числе при наличии вибрации и других негативных факторов.

Конструкция и принцип работы

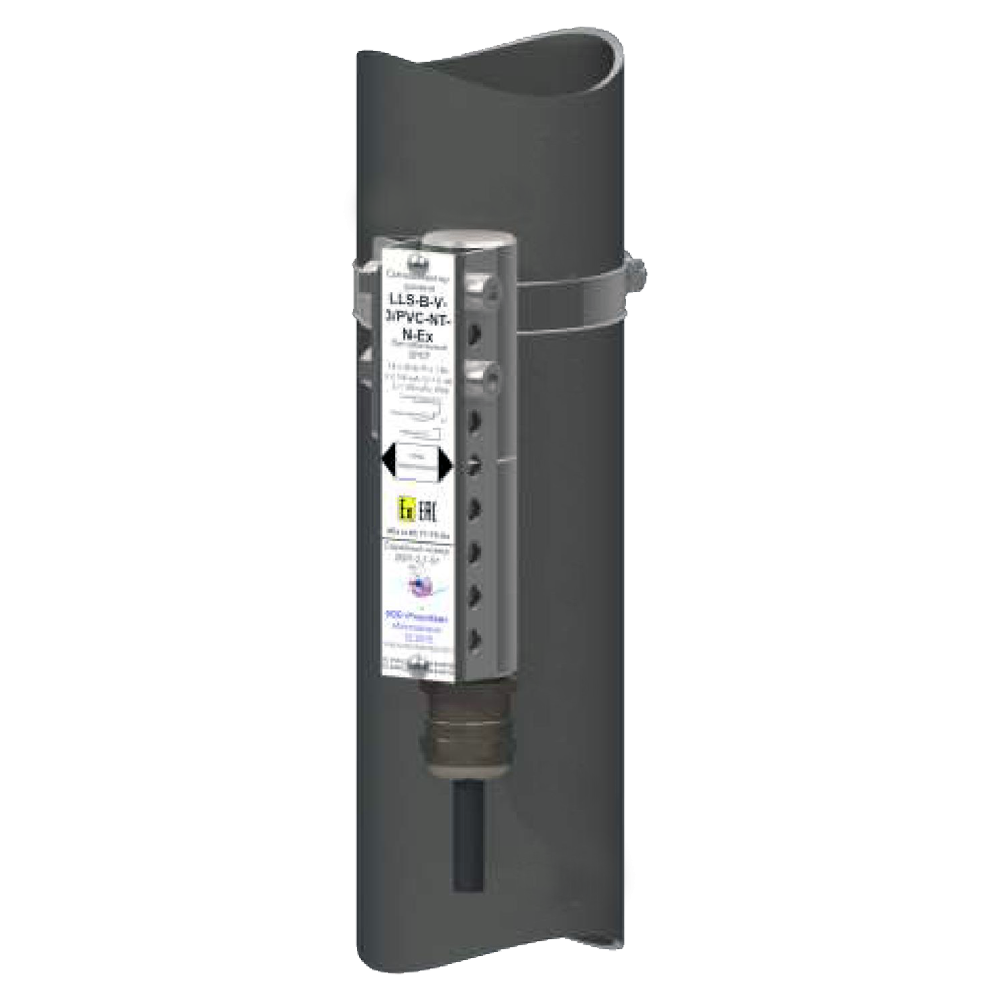

Сигнализаторы LLS-B представляют собой цилиндрический корпус из немагнитного материала. Внутри корпуса находятся бистабильный геркон. Геркон - это электромеханическое устройство, состоящее из пары ферромагнитных контактов, запаянных в герметичную стеклянную колбу, бистабильный геркон отличается от обычного наличием собственного магнита, который удерживает электроконтакты геркона в переключенном состоянии после исчезновения внешнего магнитного поля. Таким образом контакты геркона замыкаются при достижении поплавка места установки сигнализатора и остаются в переключенном состоянии при продолжении движения поплавка вверх вместе с жидкостью. Во время снижения уровня жидкости поплавок двигается в обратную сторону и вновь переключает контакты геркона.

Для установки сигнализатора в точке сигнализации используется многопозиционная пластина корпуса с помощью которой сигнализатор может быть закреплен как на магнитном индикаторе, так и на самой камере с помощью кронштейна.

Особенности:

  • Сигнализаторы LLS-B устанавливаются снаружи на камеру указателя уровня LGB и не имеют контакта с измеряемой средой, это позволяет добиться недоступных для сигнализаторов с иными принципами действия эксплуатационных характеристик: максимальное давление до 40 МПа и температура до +400 °С при возможности индикации текущего уровня заполнения резервуара.
  • За счет использования для контакта со средой поплавка указателя уровня возможно применение на самых тяжелых условиях: агрессивные и парящие жидкости, наличие пены, пузырей, неровной поверхности, перемешивающих устройств, изменение состава и свойств среды.
  • Благодаря миниатюрной конструкции и отсутствии взаимного влияния на один указатель уровня LGB возможно установить практически любое количество сигнализаторов.
  • Отсутствие необходимости выделять дополнительные штуцера на резервуаре для присоединения сигнализаторов принесет помимо прямой экономии, ощутимое удобство при эскплуатации резервуара.
  • Наружная установка на указателе уровня позволяет избавиться от большого количества кабельных трасс при большом количестве точек контроля: на камеру устанавливается клеммная коробка из которой к шкафу управления можно вести один многожильный кабель.

Технические характеристики

Температура контролируемой среды -60...+150 °C (NT-стандартное исп.); -100...+125 °C (LT-низкотемпературное исп.); -60...+400 °C (HT-высокотемпературное исп.)
Давление контролируемой среды до 40 МПа
Материалы изготовления Нержавеющая сталь, алюминий
Исполнение по степени защиты IP68

Структура обозначения, пример заказа

LLS
B
S
2/SIL
NT
N
Ex

Одобрения и сертификаты (подробнее - в Руководстве по эксплуатации)

Выходной сигнал согласно NAMUR DIN EN 60947‐5‐6 (подробнее - в Руководстве по эксплуатации)

Температура измеряемой среды (подробнее - в Руководстве по эксплуатации)

Электрическое подключение (подробнее - в Руководстве по эксплуатации)

Материал корпуса (подробнее - в Руководстве по эксплуатации)

Вариант монтажного присоединения: B-для монтажа на указатель уровня LGB (снаружи)
