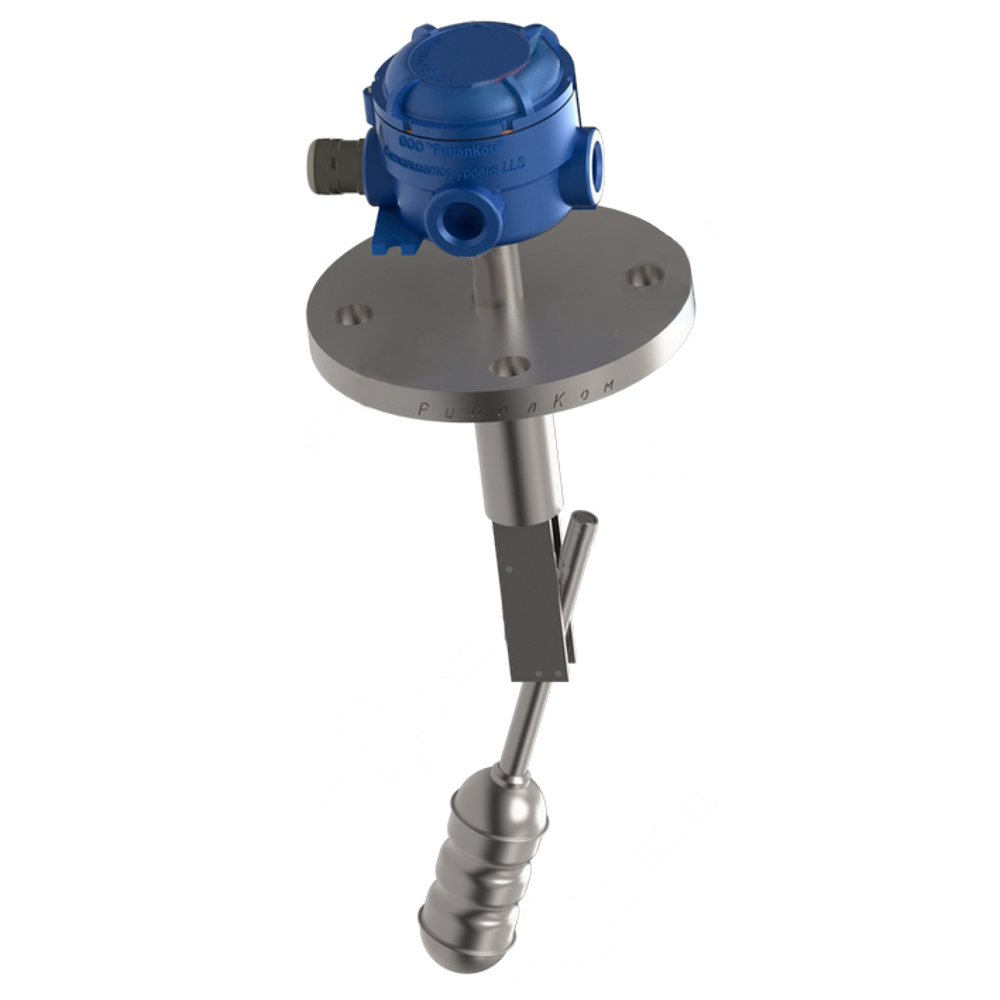

LLS-F-S сигнализаторы уровня поплавковые горизонтальные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, 1ExdIICT6

Описание

Горизонтальные сигнализаторы уровня LLS-F-S являются средством автоматизации и не относится к средствам измерения. Предназначены для дискретного управления уровнем жидких сред.

Область применения
Поплавковые уровнемеры LLS-F-S используются в системах автоматического контроля, регулирования и управления технологическими процессами нефтеперерабатывающей, пищевой, химической и других отраслей промышленности. LLS-F-S могут быть использованы как в закрытых помещениях, так и на открытых площадках в широком диапазоне климатических условий. Они предназначены для установки на неподвижных и подвижных объектах, производственных и судовых условиях, в том числе при наличии вибрации и других негативных факторов.

Принцип работы
Принцип действия магнитных сигнализаторов LLS-F-S основан на герконах, которые находятся внутри сигнализатора уровня. Геркон - это электромеханическое устройство, представляющее собой пару ферромагнитных контактов, запаянных в герметичную стеклянную колбу. Контакты геркона замыкаются под воздействием магнитного поля поплавка. Поплавок перемещается вместе с коромыслом. Данный принцип работы позволяет бесконтактно управлять контактами геркона.

Сигнализатор данного исполнения устанавливается сбоку на патрубок или стенку контролируемого резервуара. Направляющая трубка служит для вывода поплавка за пределы патрубка. Простая и надежная контрукция позволяет обеспечивает максимально длительный срок эксплуатации без необходимости сложного обслуживания.

Особенности:

  • Большой выбор различных исполнений LLS-F-S: от материала контактирующих с рабочей средой до электрического подключения, в том числе во взрывозащищенных исполнениях.
  • Экономичная и надежная альтернатива вибрационным, ротационным, ультразвуковым и оптическим сигнализаторам уровня.

Технические характеристики

Температура контролируемой среды -60...+150 °C (NT-стандартное исп.); -196...+150 °C (LT-низкотемпературное исп.); -60...+250 °C (HT-высокотемпературное исп.)
Давление контролируемой среды от -1 до 160 бар
Материалы изготовления Нержавеющая сталь марок 316Ti, 316L; титан 3.7045, hastelloy С, монель (для работы в особо агрессивных средах)
Исполнение по степени защиты IP66, IP68

Структура обозначения, пример заказа

LLS-F
S
E50/16/B1
V
L150/33 - 1/U
NT
CA
F1V42/100/16
Exd
N

Конструктивное исполнение сигнализатора уровня (подробнее - в Руководстве по эксплуатации)

Одобрения и сертификаты (подробнее - в Руководстве по эксплуатации)

Поплавок (подробнее - в Руководстве по эксплуатации)

Электрическое подключение/корпус (подробнее - в Руководстве по эксплуатации)

Температура измеряемой среды (подробнее - в Руководстве по эксплуатации)

Монтажная длина - Параметры точек сигнализации (подробнее - в Руководстве по эксплуатации)

Материал направляющей трубки и присоединительных элементов (подробнее - в Руководстве по эксплуатации)

Вид присоединительных элементов/Присоединение к процессу (подробнее - в Руководстве по эксплуатации)

Вариант монтажного присоединения: S-горизонтальный монтаж (коромысло)

Наименование модели
