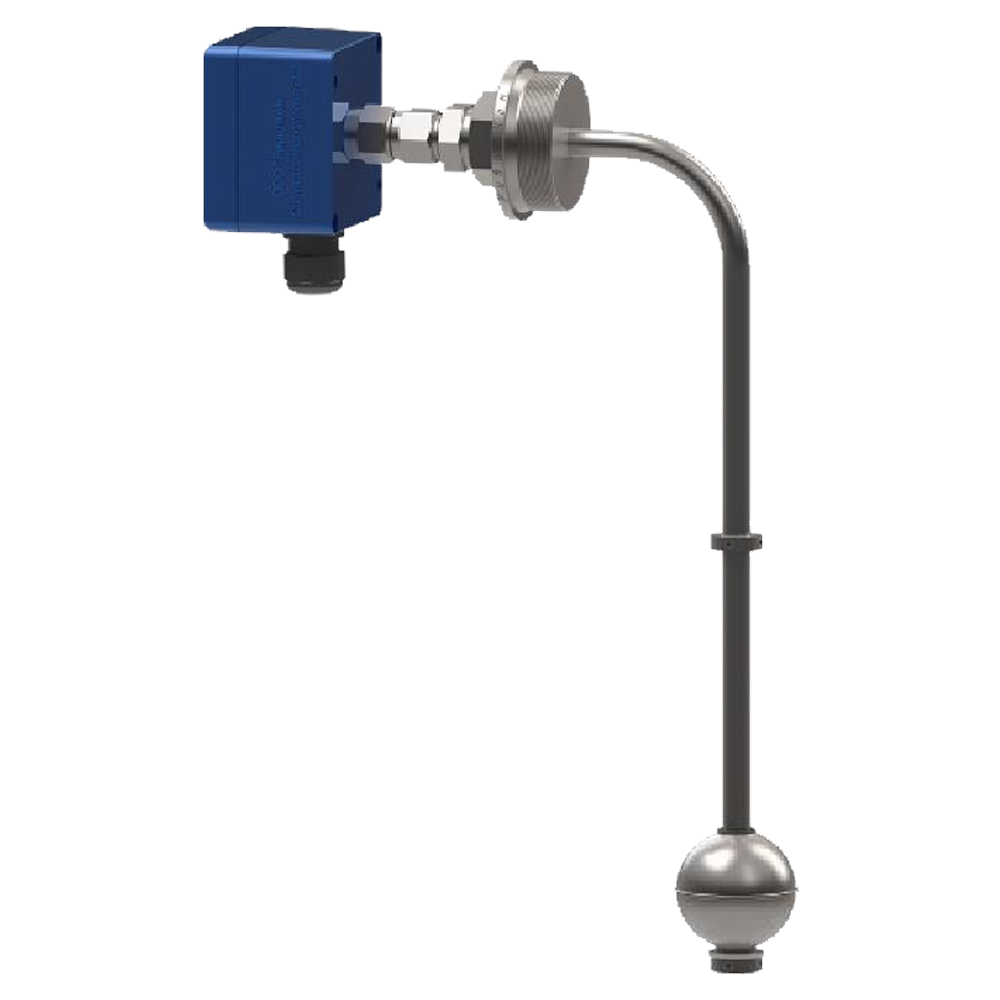

LLS-F-SA сигнализаторы уровня поплавковые угловые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, 1ExdIICT6

Описание

Угловые поплавковые сигнализаторы уровня LLS-F-SA являются средством автоматизации и не относится к средствам измерения. Предназначены для дискретного управления уровнем жидких сред.

Область применения
Поплавковые уровнемеры LLS-F-SA используются в системах автоматического контроля, регулирования и управления технологическими процессами нефтеперерабатывающей, пищевой, химической и других отраслей промышленности.
LLS-F-SA могут быть использованы как в закрытых помещениях, так и на открытых площадках в широком диапазоне климатических условий. Они предназначены для установки на неподвижных и подвижных объектах, производственных и судовых условиях, в том числе при наличии вибрации и других негативных факторов.

Конструкция и принцип работы
Угловые уровнемеры LLS-F-SA состоят из направляющей трубки со стопорными элементами, поплавка, монтажного элемента (фланец, резьбовой штуцер и т.д.) и клеммной коробки / соединительного кабеля / кабельного разъема.

Внутри направляющей трубки сигнализаторов уровня LLS-F-SA находятся геркон(ы). Геркон - это электромеханическое устройство, представляющее собой пару ферромагнитных контактов, запаянных в герметичную стеклянную колбу. Контакты геркона замыкаются под воздействием магнитного поля поплавка. Поплавок перемещается по направляющей трубке от точки к точке и переключает контакты. Каждый поплавок контролирует две точки сигнализации.

Данный принцип работы позволяет бесконтактно управлять контактами геркона (коммутировать электрическую цепь). Функция электрического контакта зависит от повышения уровня жидкости: если контакт S (н.о.) - нормально открыт, то при повышении уровня произойдет его переключение и он замкнется.

Особенности:

  • Сигнализаторы LLS-F-SA устанавливаются сбоку на патрубок контролируемого резервуара.
  • Направляющая трубка сигнализатора может быть смонтирована изнутри резервуара.
  • Возможно контролировать до 6 точек на одном сигнализаторе.
  • Простая и надежная контрукция позволяет обеспечивает максимально длительный срок эксплуатации без необходимости сложного обслуживания.
  • Большой выбор различных исполнений: от материала контактирующих с рабочей средой до электрического подключения, в том числе во взрывозащищенных и гигиенических исполнениях.
  • Экономичная и надежная альтернатива вибрационным, ротационным, ультразвуковым и оптическим сигнализаторам уровня.

Технические характеристики

Температура контролируемой среды -60...+150 °C (NT-стандартное исп.); -196...+150 °C (LT-низкотемпературное исп.); -60...+250 °C (HT-высокотемпературное исп.)
Давление контролируемой среды от -1 до 200 бар
Материалы изготовления Нержавеющая сталь марок 316Ti, 316L; титан 3.7045, hastelloy С, монель (для работы в особо агрессивных средах)
Исполнение по степени защиты IP66, IP68

Структура обозначения, пример заказа

LLS-F
SA
TG2’’
V
L1200/14 - 3/S100,O1050,U1160/NR
NT
AA
F4V44/15/A/16
Ex
N

Конструктивное исполнение сигнализатора уровня (подробнее - в Руководстве по эксплуатации)

Одобрения и сертификаты (подробнее - в Руководстве по эксплуатации)

Поплавок (подробнее - в Руководстве по эксплуатации)

Электрическое подключение/корпус (подробнее - в Руководстве по эксплуатации)

Температура измеряемой среды (подробнее - в Руководстве по эксплуатации)

Монтажная длина - Параметры точек сигнализации (подробнее - в Руководстве по эксплуатации)

Материал направляющей трубки и присоединительных элементов (подробнее - в Руководстве по эксплуатации)

Вид присоединительных элементов/Присоединение к процессу (подробнее - в Руководстве по эксплуатации)

Вариант монтажного присоединения: SA - угловое исполнение (90°)

Наименование модели
