МС-3-2Р сигнализаторы уровня одноканальные

МС-3-2Р представляют собой одноканальные сигнализаторы, предназначенные для контроля и регулирования уровня и давления жидких и вязких сред. Работают совместно с датчиками уровня серии ПМП (с выходом W5DH3), показывающими и сигнализирующими манометрами, вакуумметрами и мановакуумметрами. МС-3-2Р осуществляют контроль следующих параметров:

• Уровня жидкости по 1...3 значениям.
• Давления по 2 значениям.

Конструкция и принцип действия МС-3-2Р

При замыкании/размыкании выходных контактов датчика уровня или электроконтактного манометра происходит загорание соответствующих светодиодов, расположенных на лицевой панели сигнализатора, включение звукового сигнала (встроенного пьезозвонка или внешнего сигнализатора, например ВС-3-12В, длительностью 20 с), переключение контактов выходных реле.

Применительно к электроконтактным манометрам: уровень «1» соответствует нижнему порогу давления (MIN), уровень «2» - верхнему порогу (MAX), уровень «3» соответствует обрыву линии связи (Авария). Алгоритм переключения реле: при достижении уровня «1» переключается реле 1, - уровня «2» - реле 2 (реле 1 переходит в исходное состояние), - уровня «3» - переключаются оба реле.

Вариант исполнения - сигнализатор уровня МС-3-2Р-ГС(ВА) включает сигнализацию только при достижении контрольного уровня «3» (Авария).

Модификации МС-3-2Р

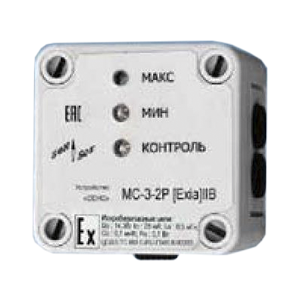

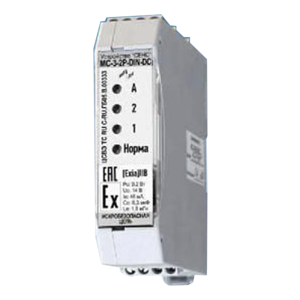

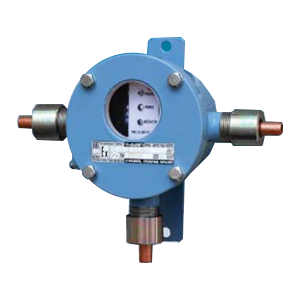

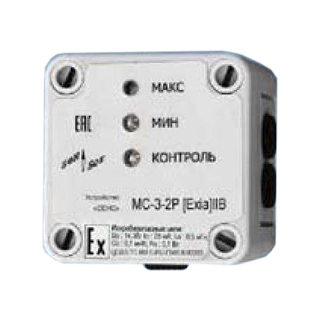

Сигнализаторы МС-3-2Р, МС-3-2Р-ГС, МС-3-2Р-DIN-DC выполнены в пластиковых корпусах. Сигнализатор МС-3-2Р-ГС-ВЗ выполнен в корпусе из стали 09Г2С, имеет вид взрывозащиты «взрывонепроницаемая оболочка». Сигнализаторы МС-3-2Р и МС-3-2Р-ГС имеют встроенный пьезозвонок. Все сигнализаторы, кроме МС-3-2Р, имеют выход на внешний светозвуковой сигнализатор ВС-3-12В (ВС-3-24В). Сигнализатор МС-3-2Р-DIN-DC предназначен для монтажа на DIN-рейку TH35-7,5 или TH35-15.

В одноканальном сигнализаторе МС-3-2Р-DIN-DC предусмотрена настройка алгоритма сигнализации и срабатывания реле, которая позволяет:

• Уменьшать длительность звукового сигнала до 0,5 сек на контрольных уровнях «1» и «2» для применения в системах автоматического регулировании уровня жидкости, если достижение этих контрольных уровней является нормальным режимом работы (по аналогии с МС-3-2Р-ГС(ВА)).
• Устанавливать кратковременное переключение реле на уровнях «1» и «2», необходимое, например, для осуществления контроля наполнения нескольких резервуаров одним насосом с использованием в качестве управляющего элемента реле-пускателя с самоудерживающим контактом.
• Устанавливать не прекращающуюся сигнализацию при достижении уровня «3» (Авария).
• Устанавливать реагирование на уровне «3» только одного реле, тем самым устанавливать его назначение: нижний аварийный или верхний аварийный.

Для осуществления этих настроек под откидывающейся панелью сигнализатора находятся соответствующие переключатели режимов работы сигнализации и реле.

МС-3-2Р обеспечивают защиту от дребезга контактов, возникающего при вибрации датчика, свойственного электроконтактным манометрам со слабым поджатием контактов, благодаря наличию программной задержки срабатывания при кратковременном размыкании контактов.

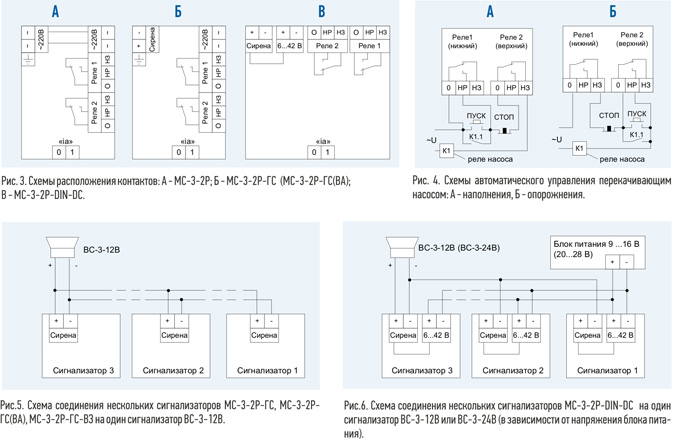

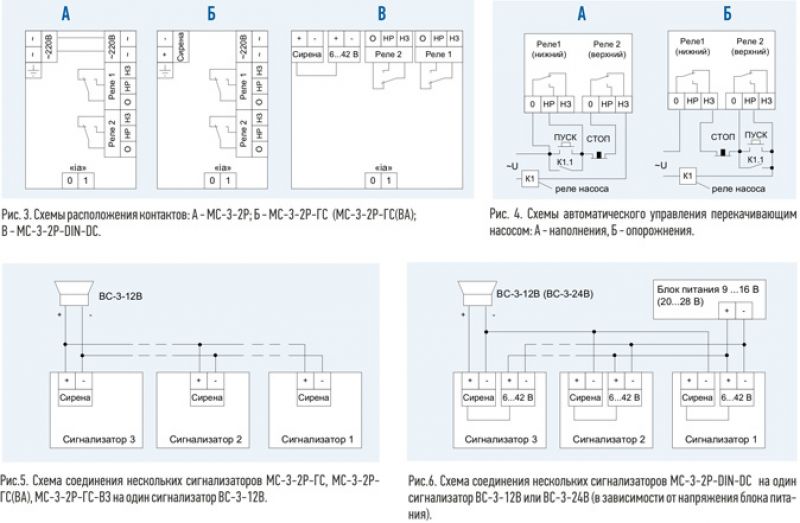

Cхемы соединений
