ПМП-022 датчики уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIIBT6

Описание

Поплавковые датчики уровня ПМП-022 предназначены для контроля верхнего уровня нефти, нефтепродуктов в резервуарах с плавающей крышей (понтоном).

Области применения
ПМП-022 используются для оснащения резервуаров АЗС, АГЗС, ГНС, нефтебаз, месторождений нефти, танков морских и речных судов, контейнеров-цистерн, автоцистерн, топливных баков и других емкостей и резервуаров.

Особенности ПМП-022:

  • Один контролируемый уровень.
  • Верхний неконтролируемый уровень - 8 м.
  • Типы выходных контактов - W5, W5D, W30, АС24, АС220, DC24.
  • Нормальное состояние контактов - НЗ, HP, П.
  • Средний срок службы - 15 лет.

Устройство, принцип работы

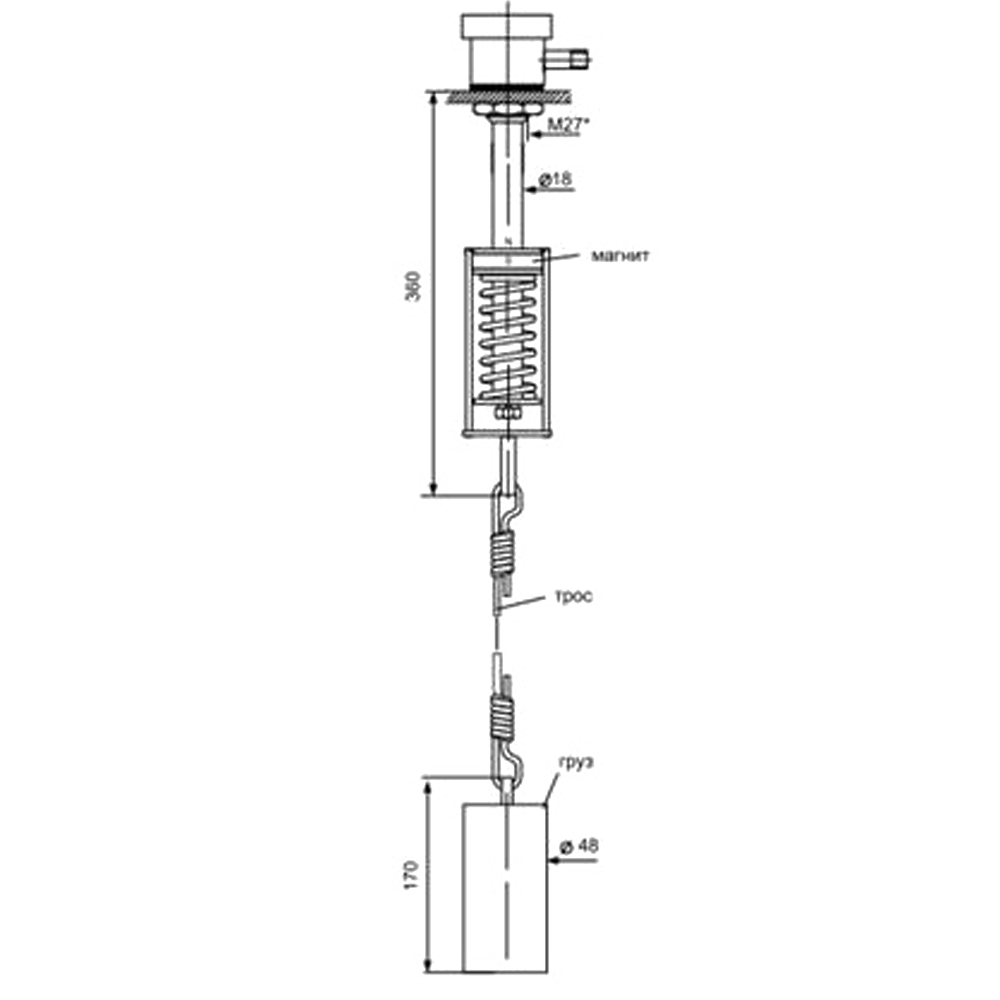

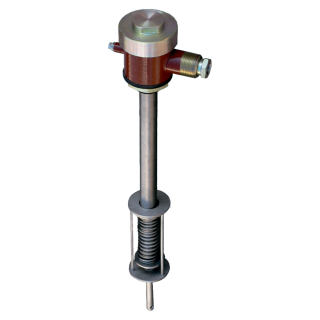

Магнитные уровнемеры ПМП-022 состоят из корпуса с крышкой и направляющей трубы, на которой находятся подвижный магнит и пружина.

В тросовых датчиках уровня ПМП-022 пружина соединена тросом (проволока Ø2, сталь 12Х18Н10Т) с металлическим грузом. В направляющей находится геркон. Подвешенный на тросе груз, сжимая пружину, отводит магнит вниз, и он не воздействует на геркон.

Находящийся на поверхности жидкости понтон, при достижении верхнего контролируемого уровня, поднимает груз – пружина, разжимаясь, подводит магнит к геркону, вызывая его переключение.

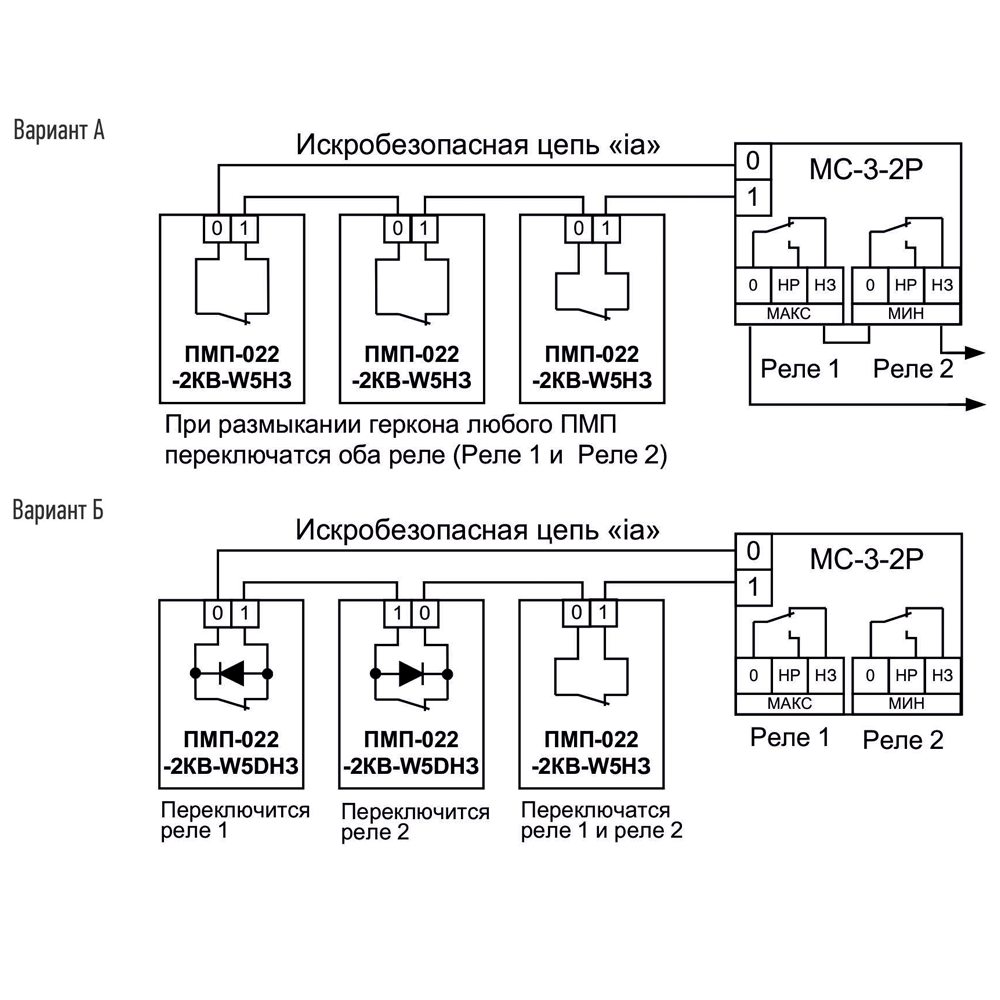

Уровень срабатывания устанавливается длиной троса. Для удовлетворения требований по дублированию элементов системы предусматривается соединение датчиков одним кабелем с использованием сигнализатора МС-3-2Р-... (в данной системе предусмотрено отключение перекачивающего насоса при обрыве кабеля).

Если существует вероятность застревания понтона в резервуаре, то дополнительно (или вместо одного из датчиков) устанавливается датчик уровня ПМП-152/052 с выходом W5DНЗ или W5НЗ.

Технические характеристики

Основная погрешность ±5 мм
Выходные сигналы Релейный
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Вес 2 кг

Структура обозначения, пример заказа

ПМП-022
2KB
УКМ10
Фл.2-50-25,НЖ
W5D
НЗ
5

Длина троса, м

Нормальное состояние контактов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Нагрузочные характеристики выходных контактов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Код комплекта монтажных частей кабельного ввода D12 (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Количество и тип кабельных вводов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели
