ПМП-099 датчики-сигнализаторы уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, Ga/GbExdIIBT3

Описание

Датчики-сигнализаторы уровня ПМП-099 предназначены для контроля одного или двух уровней:

  • «ПМП-099- … -Н…» – один нижний уровень.
  • «ПМП-099- … -В…» – один верхний уровень.
  • «ПМП-099- … -В… - ВА…» – два верхних уровня.
  • «ПМП-099- … -НА… - Н…» –два нижних уровня.
  • «ПМП-099- … -Н… - В…» – нижний и верхний уровни.

Области применения
Датчики уровня ПМП-099 в комплекте с сигнализатором могут применяться в технологических системах для автоматического управления перекачивающим насосом; предотвращения переполнения резервуара; контроля герметичности двустенных резервуаров; или для других целей, которые требуют повышенной надежности системы контроля уровня жидкости.

Надежность обеспечивается:

  • дублированием основных узлов (поплавки, герконы);
  • автоматическим контролем исправности (функция сигнализаторов МС-…).

Особенности ПМП-099:

  • До 2-х контрольных уровня (Н, В, В-ВА, НА-Н,Н-В).
  • Тип выходных контактов - W5DH3.
  • ПМП-099 всегда изготавливаются с малым корпусом типа «М».

Устройство, принцип работы

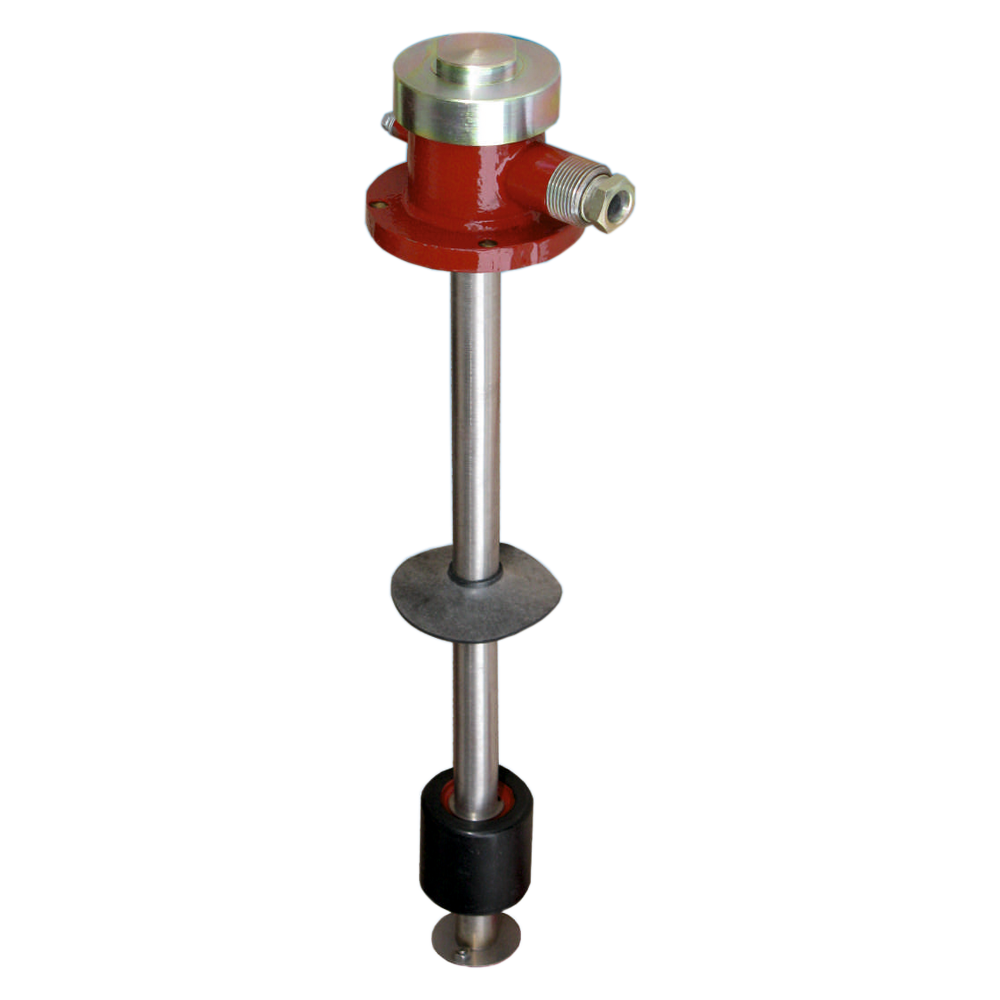

Магнитные уровнемеры ПМП-099 состоят из направляющей – трубы, приваренной к металлическому корпусу с кабельным вводом и крышкой, заворачиваемой по резьбе. На направляющей находятся свободно перемещаемые поплавки, ход которых ограничен стопорами.

Принцип действия датчиков уровня ПМП-099 основан на применении герконов, расположенных в направляющей, изменяющих свое состояние (замкнут/разомкнут) при воздействии магнитного поля магнита, встроенного в поплавок. Дальнейшее изменение уровня не приводит к обратному переключению геркона, так как ход поплавка ограничен стопором.

Технические характеристики

Диапазоны измерений Не более 6000 мм
Основная погрешность ±2 мм
Температура контролируемой среды -50...+60°С (по заказу до +125°С)
Давление контролируемой среды Не более 2,5 МПа
Материалы изготовления Сталь 12Х18Н10Т, сталь 09Г2С с покрытием, фторопласт, ПВДФ
Исполнение по степени защиты IP66
Вес Направляющая - 1кг (1м); фланец Ду80 - 5кг; корпус - 1 кг

Структура обозначения, пример заказа

ПМП-099
НЖ
Ф
D18
М27
-
D48x50xd21
В560

Направление срабатывания и величина контрольного уровня, мм (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Положение на резервуаре (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип кабельных вводов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Материал направляющей, контактирующий со средой (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

  • Преобразователь магнитный поплавковый ПМП-099.
  • Руководство по эксплуатации.
  • Паспорт.
