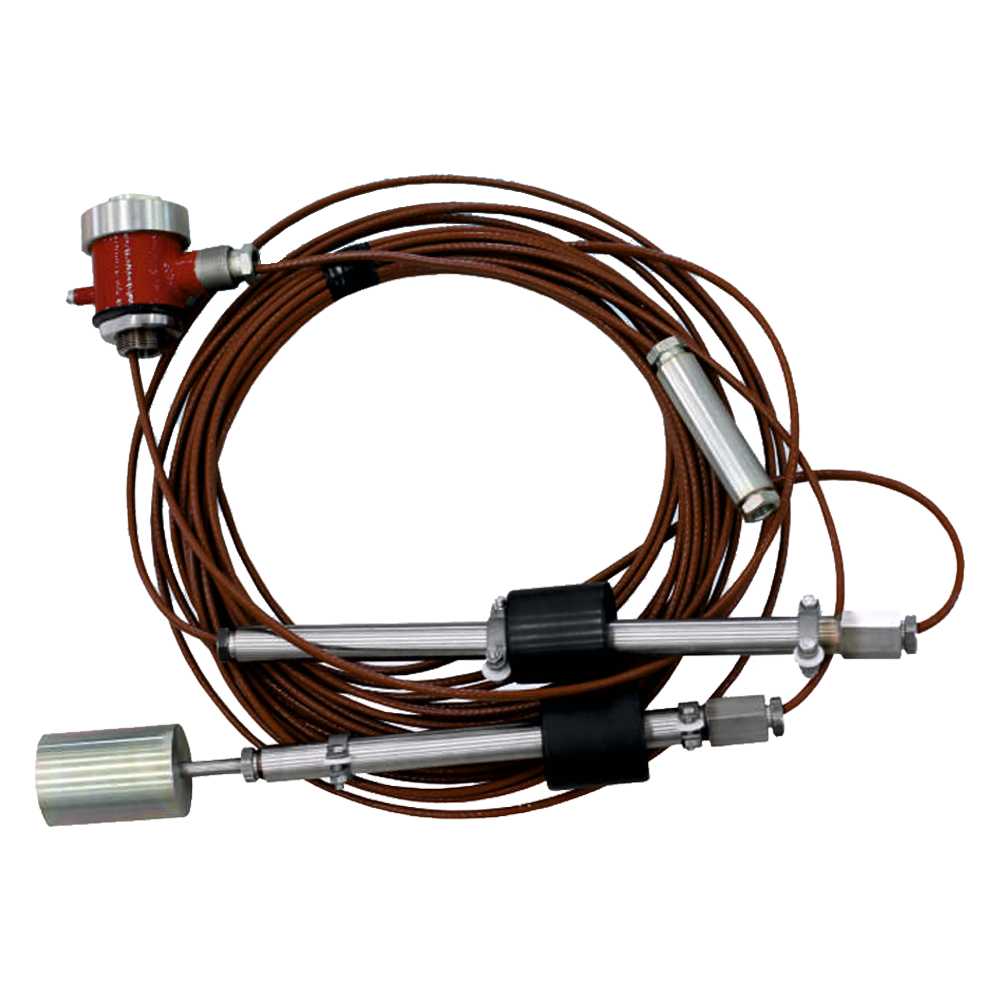

ПМП-115 датчики уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIIBT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Магнитные поплавковые датчики уровня ПМП-115 в комплекте с сигнализатором типа МС-3-…предназначены для контроля предельных уровней воды светлых нефтепродуктов, нефти в одной или нескольких точках в емкостях глубиной до 30 м. По согласованию с предприятием-изготовителем могут применяться и в других жидких средах: пищевых, агрессивных и ядовитых.

Особенности поплавковых датчиков уровня ПМП-115:

До 3-х контрольных уровня (Н, В, Н-В).
Тип выходных контактов - W5DH3.
Прибор оснащен 1 или 2 зондами.
Длина трубок зондов - 154 мм

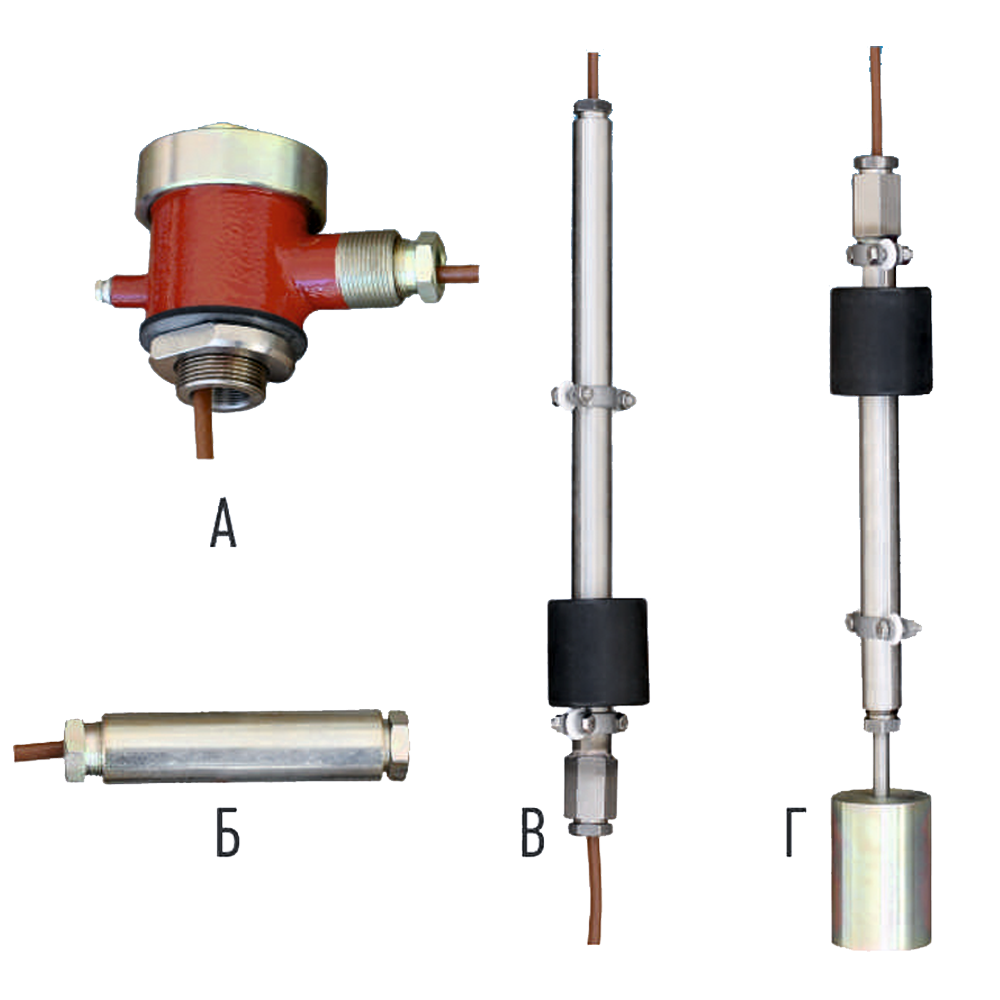

Магнитные поплавковые уровнемеры ПМП-115 состоят:

Из одного - двух зондов, на каждом из которых находится один или два поплавка с магнитом.
Несущего двухпроводного экранированного кабеля во фторопластовой оболочке, соединяющего зонды.
Муфты соединительной, предназначенной для присоединения контрольного кабеля сигнализатора МС-3… к несущему кабелю.
Корпуса, предназначенного для крепления датчика на верхней плоскости резервуара.

Внутри зонда находится печатная плата, на которой установлены герконы. Принцип действия магнитных датчиков уровня ПМП-115 основан на изменении состояния (замкнут или разомкнут) магнитоуправляемых контактов (герконов) под воздействием магнита, встроенного в поплавок, при этом изменяется проводимость схемы прибора, содержащей диоды: электрический ток может протекать в обоих направлениях, в одном или не протекать вовсе.
Изменение направления проводимости фиксируется сигнализатором МС, который: изменяет световую индикацию, переключает контакты реле, включает звуковую сигнализацию.

Технические характеристики

Диапазоны измерений	От 0,1 до 30 м
Основная погрешность	±10 мм
Температура контролируемой среды	-50...+60°С
Давление контролируемой среды	Атмосферное
Материалы изготовления	Сталь 12Х18Н10Т, сталь 09Г2С с покрытием
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP66, IP67, IP68

Структура обозначения, пример заказа

ПМП-115

НЖ

Н6000-В3500

D48x50xd25

1D12

Тип кабельного ввода соединительной муфты (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Запас длины несущего кабеля для регулировки уровня (L... не боле 3 метров. По умолчанию 1 метр)

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Направление срабатывания и величина контрольного уровня, мм (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

Магнитный поплавковый датчик уровня ПМП-115.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

ПМП преобразователи поплавковые магнитные. Общие сведения.
