ПМП-120 датчики-индикаторы уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIIBT6

Цена (без учета НДС): По запросу руб.

Описание

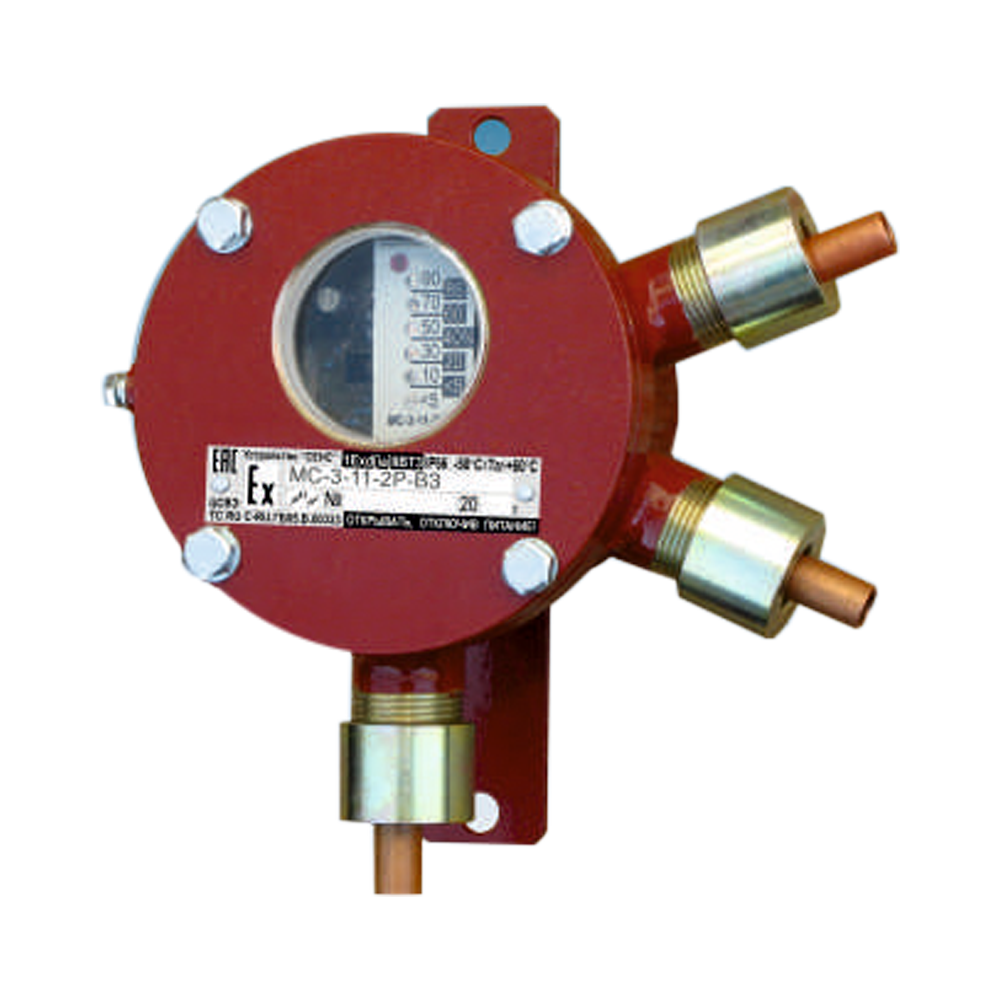

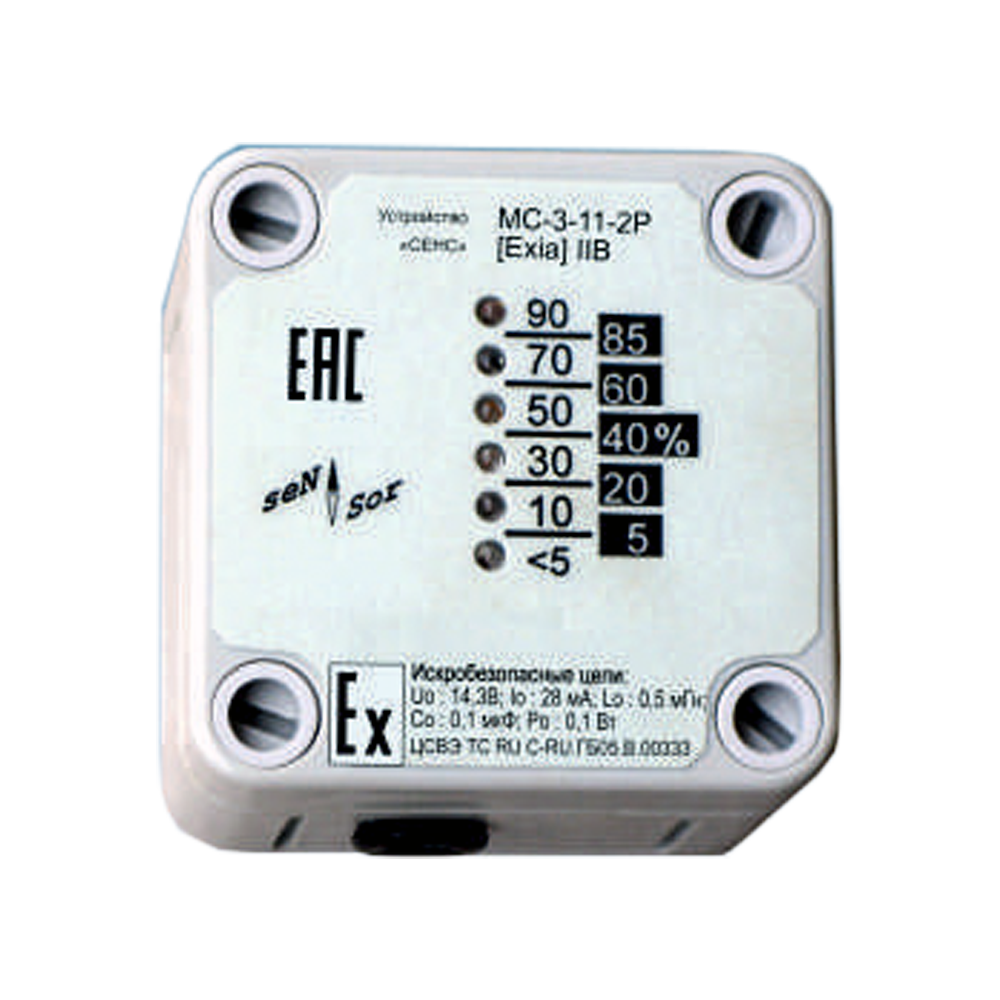

Датчики-индикаторы уровня поплавковые магнитные ПМП-120 в комплекте с сигнализатором МС-3-11-2Р или МС-3-11-2Р-ВЗ предназначены для индикации относительного заполнения резервуара. Сигнализаторы оснащены релейными выходами, срабатывающими при достижении нижнего и верхнего контрольных уровней, которые могут использоваться в системах автоматики.

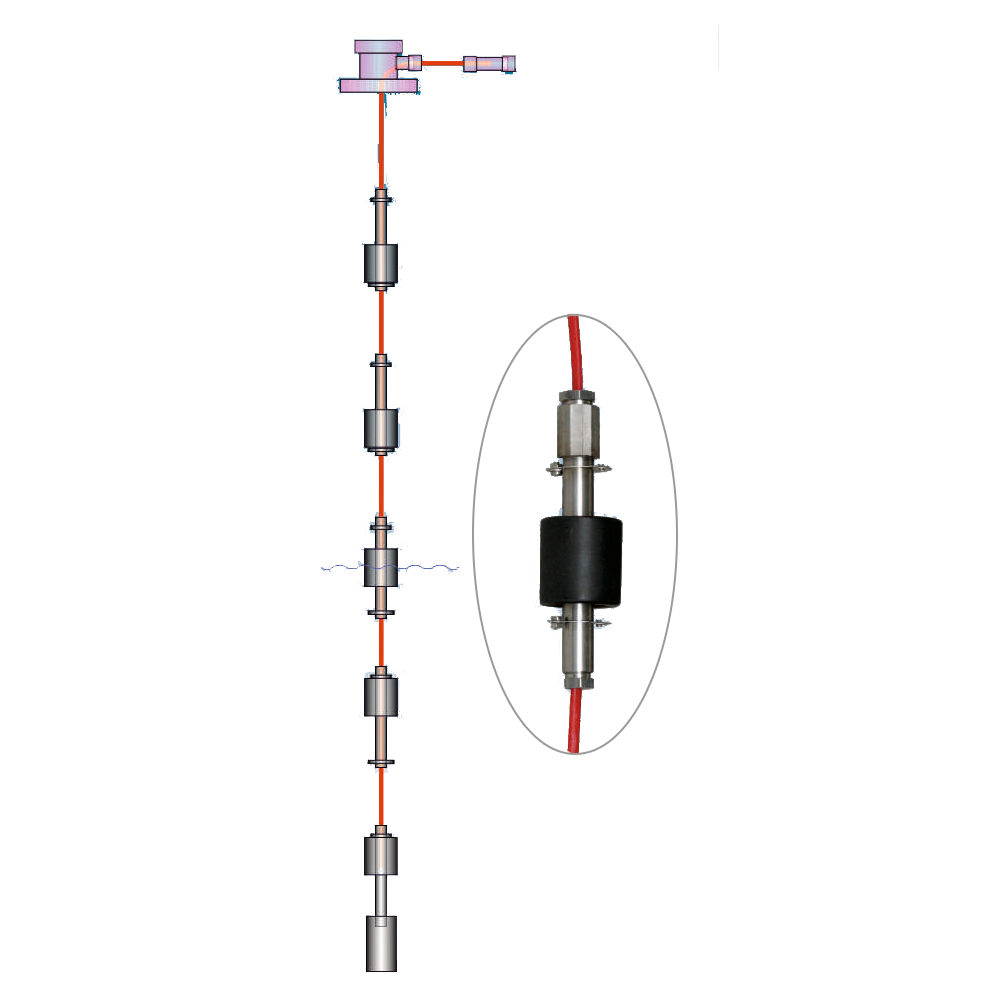

Устройство, принцип работы: направляющая магнитного датчика-индикатора ПМП-120 выполнена в виде отдельных зондов, соединенных гибким кабелем во фторопластовой оболочке Контроллер зажигает шкалу из шести светодиодов, индикация 11-ти контрольных уровней достигается за счет одновременного горения двух соседних светодиодов. Для лучшего восприятия, светодиоды разного цвета расположены по принципу светофора. Переключение выходных реле происходит на крайних (нижнем и верхнем) и предшествующих им уровнях.

Технические характеристики

Диапазоны измерений 3000...30000 мм
Основная погрешность ±10 мм
Выходные сигналы Релейный
Температура контролируемой среды -50...+60°С
Материалы изготовления Сталь 09Г2С с покрытием, сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP68

Структура обозначения, пример заказа

ПМП-120
НЖ
УКБК15
М27
d1000
h1500
(5-95)%

Вид шкалы: диапазон (5-90)% от H(D); диапазон(<5-95)% от H(D); диапазон (5-95)% от Н(D); диапазон (min-max)%; диапазон min-max

H-высота горловины резервуара, мм

H-высота или d-диаметр резервуара, мм

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип кабельных вводов, наличие устройств крепления защитных оболочек (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели
