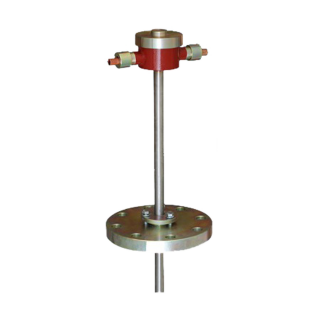

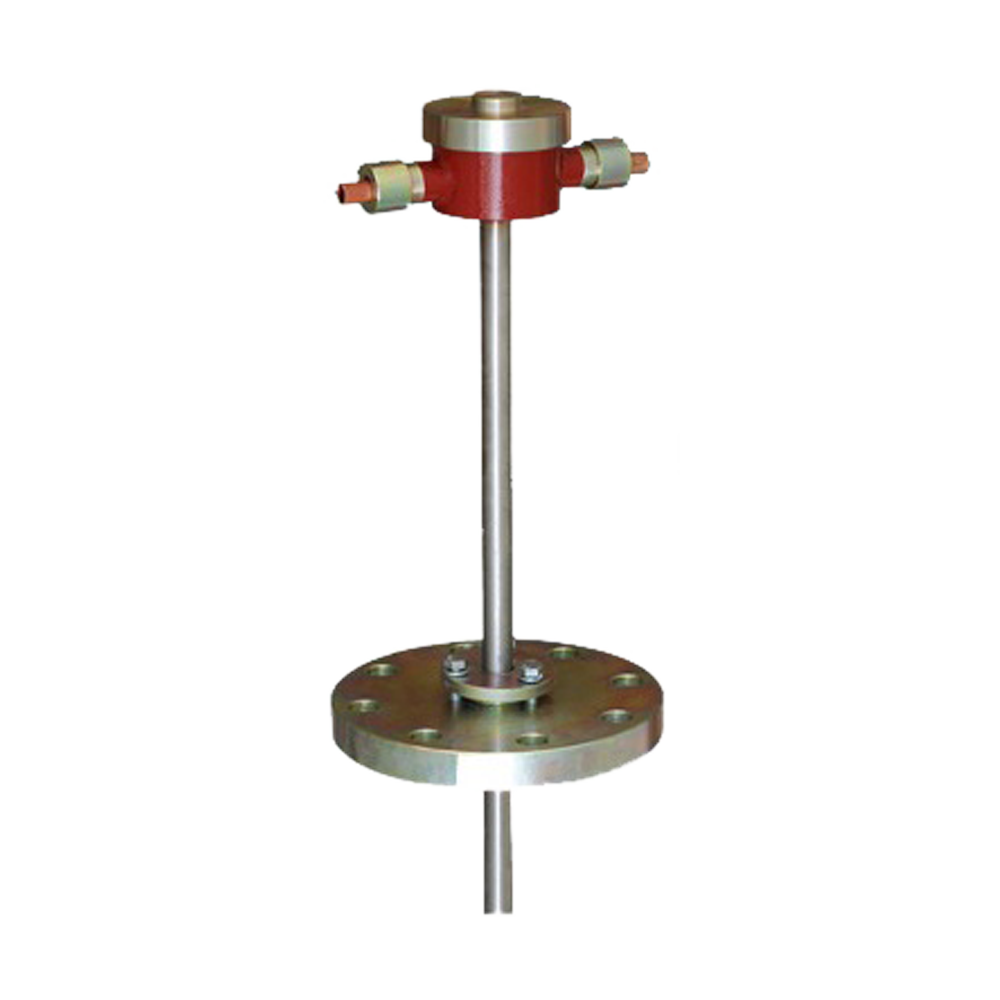

ПМП-128 уровнемеры поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Ga/GbExdIIBT3, Ga/GbExiaIIBT3

Описание

Поплавковые магнитные уровнемеры ПМП-128 являются многофункциональным средством измерения параметров жидкостей, и могут применяться в нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслях промышленности.

Области применения
Преобразователи ПМП-128 могут применяться как в составе измерительных систем «СЕНС», так и самостоятельно в других системах автоматизации, поддерживающих протокол «СЕНС».

Функциональные возможности датчиков уровня ПМП-128

Уровнемеры ПМП-128 являются самостоятельной измерительной системой и выполняют следующие функции:

  • Измерение уровня жидкости.
  • Измерение уровня раздела сред (при комплектации поплавком раздела сред).
  • Измерение температуры (многоточечное, до 10 точек).
  • Вычисление плотности жидкости на измеренной температуре по заданным исходным данным плотности, температуры и коэффициента объемного расширения жидкости.
  • Вычисление плотности СУГ (сжиженных  углеводородных  газов) на измеренной температуре по заданному соотношению пропана и бутана в %.
  • Вычисление объема жидкости по заданной «градуировочной» таблице.
  • Вычисление объема жидкости для резервуаров с простыми геометрическими формами.
  • Вычисление % заполнения резервуара.
  • Вычисление массы жидкости.
  • Вычисление массы жидкой и газовой фазы СУГ по заданному соотношению пропана и бутана в %-ах.
  • Выдача управляющих сигналов при достижении параметрами жидких сред заданных критических значений, при неисправности.

Устройство, принцип работы ПМП-128

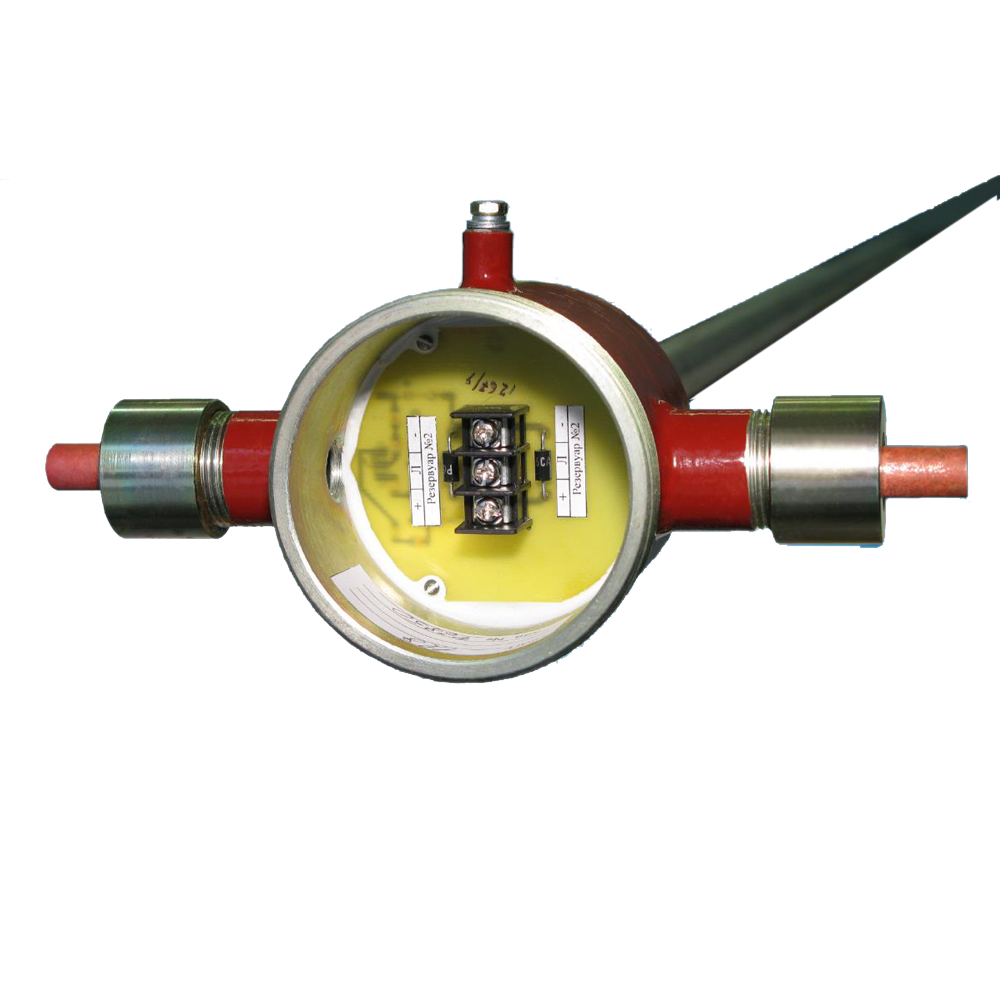

Уровнемер ПМП-128 в минимальной комплектации состоит из преобразователя магнитного поплавкового ПМП-128, вторичного прибора и блока питания, которыми комплектуется в соответствии с заказом.

Датчик уровня ПМП-128 осуществляет измерение уровня и температуры, производит измерительные преобразования и вычисления и в результате выдает числовые значения параметров измеряемой среды.
Измерение уровня жидкости осуществляется применением поплавка с двумя встроенными магнитами, которые магнитным полем воздействуют на чувствительные элементы - герконы.

Расчет объема жидкости  может проводиться одним из двух способов:

  1. Расчет по градуировочной таблице.  Наиболее точный, может применяться для определения объема жидкости в резервуарах произвольной геометрической формы. ПМП-128 рассчитывает объем для измеренного уровня по градуировочной таблице резервуара, которая вводится в память ПМП-128 при его изготовлении или при эксплуатации.
  2. Расчет по формуле. Обеспечивает определение объёма жидкости в резервуарах с простыми геометрическими формами. При данном способе ПМП рассчитывает объем жидкости по математическим формулам, соответствующим следующим типам резервуаров:
    • вертикальные резервуары, то есть резервуары с неизменной по высоте площадью поперечного сечения (имеют линейную зависимость объёма жидкости от уровня жидкости);
    • горизонтальные цилиндрические резервуары с плоскими или эллиптическими днищами.

Расчет плотности:

  1. Расчёт плотности произвольной жидкой среды. Плотность рассчитывается для текущей средней температуры по заданным, введённым в память ПМП исходным данным: исходной плотности, температуре, соответствующей исходной плотности, и коэффициенту объемного расширения жидкости. Исходные данные для расчёта плотности  могут вводится при эксплуатации в соответствии с паспортными данными продукта или результатами контрольных измерений. Если исходные данные неизвестны, то они могут быть взяты из справочной литературы.
  2. Расчет плотности СУГ (пропан - бутан).  Расчет осуществляется в соответствии с ГОСТ 28656. ПМП-128 рассчитывает плотность СУГ для текущей средней температуры по заданному компонентному составу -  массовым долям пропана и  бутана (%).

Расчет массы выполняется ПМП-128 путем умножения объёма на среднюю плотность. Применительно к СУГ, ПМП-128 выдает также сумму масс жидкой и паровой фаз.

Технические характеристики

Диапазоны измерений 0,75...25 м
Основная погрешность ±5 мм
Выходные сигналы RS485, Релейный
Температура контролируемой среды -50...+80°С (в невзрывоопасной среде до +100°С)
Давление контролируемой среды не более 2,5 МПа
Материалы изготовления Сталь 12Х18Н10Т, сталь 09Г2С
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66, IP68
Питание =12 В

Структура обозначения, пример заказа

ПМП-128
2КВ
УКМ12
НЖ
М27Р
Z3-1; Z1,5-1; Z0,75-1
С1-1; СО,5-1; СО,25-1
D78x112х20-НЖ
D48x112xd21-PC-930

Тип поплавка раздела сред (подробнее-в Рук. по эксплуатации)

Тип поплавка уровня (подробнее-в Руководстве по эксплуатации)

Количество соединителей длиной 1; 0,5; 0,25 м соответственно (подробнее-в Руководстве по эксплуатации)

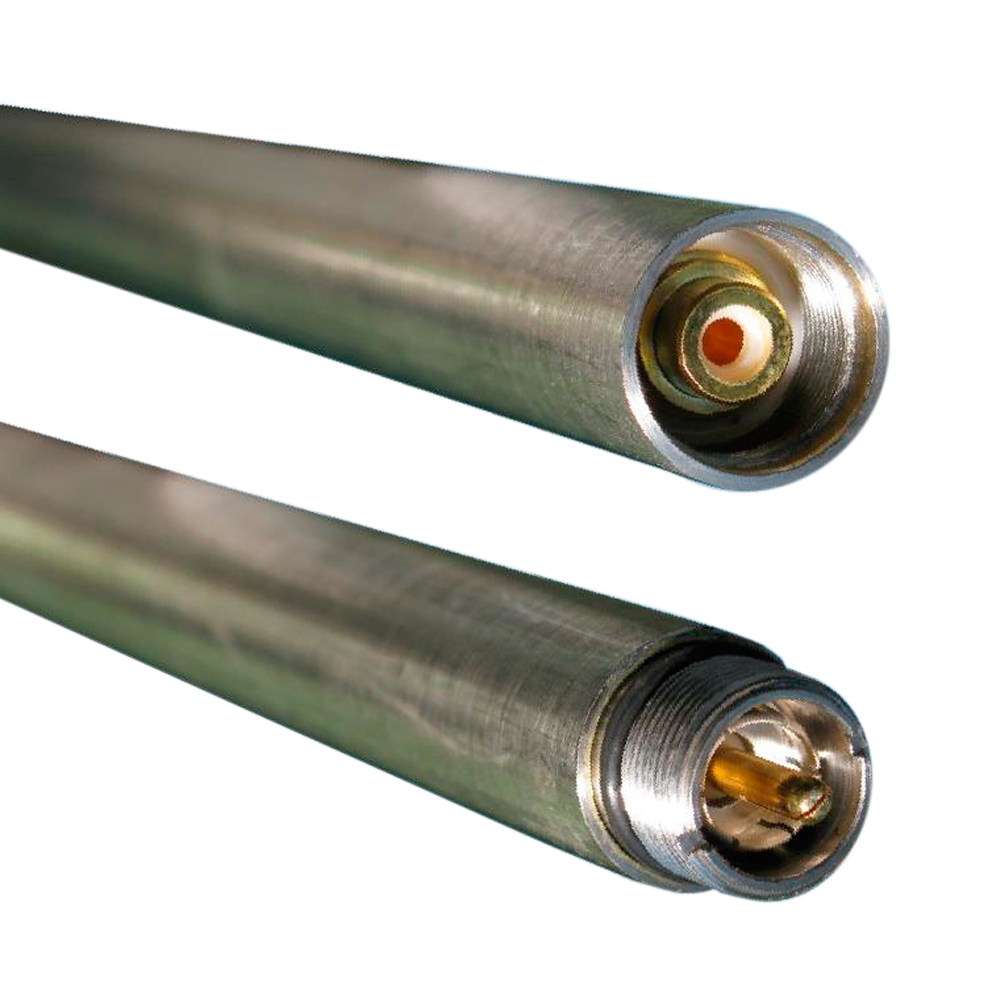

Количество зондов длиной 3; 1,5; 0,75 м соответственно (подробнее-в Руководстве по эксплуатации)

Тип устройства крепления (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Комплекты монтажных частей кабельных вводов, только для кабельного ввода D12 (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Количество и тип кабельных вводов (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

  • Преобразователь магнитный поплавковый ПМП-128.
  • Руководство по эксплуатации.
  • Паспорт.
