ПМП-135 датчики уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIIBT6

Описание

Датчики уровня ПМП-135 в комплекте с сигнализатором типа МС-3-…предназначены для контроля предельных уровней воды светлых нефтепродуктов, нефти в одной или нескольких точках в емкостях глубиной до 30 м. По согласованию с предприятием-изготовителем могут применяться и в других жидких средах: пищевых, агрессивных и ядовитых.

Особенности ПМП-135:

  • 4 контрольных уровня (ВА-В-Н, НА-Н-В, В-ВА, НА-Н).
  • Тип выходных контактов - W5DH3.
  • Прибор оснащен 1 зондом.
  • Длина трубки зонда - 250-3000 мм

Устройство, принцип работы

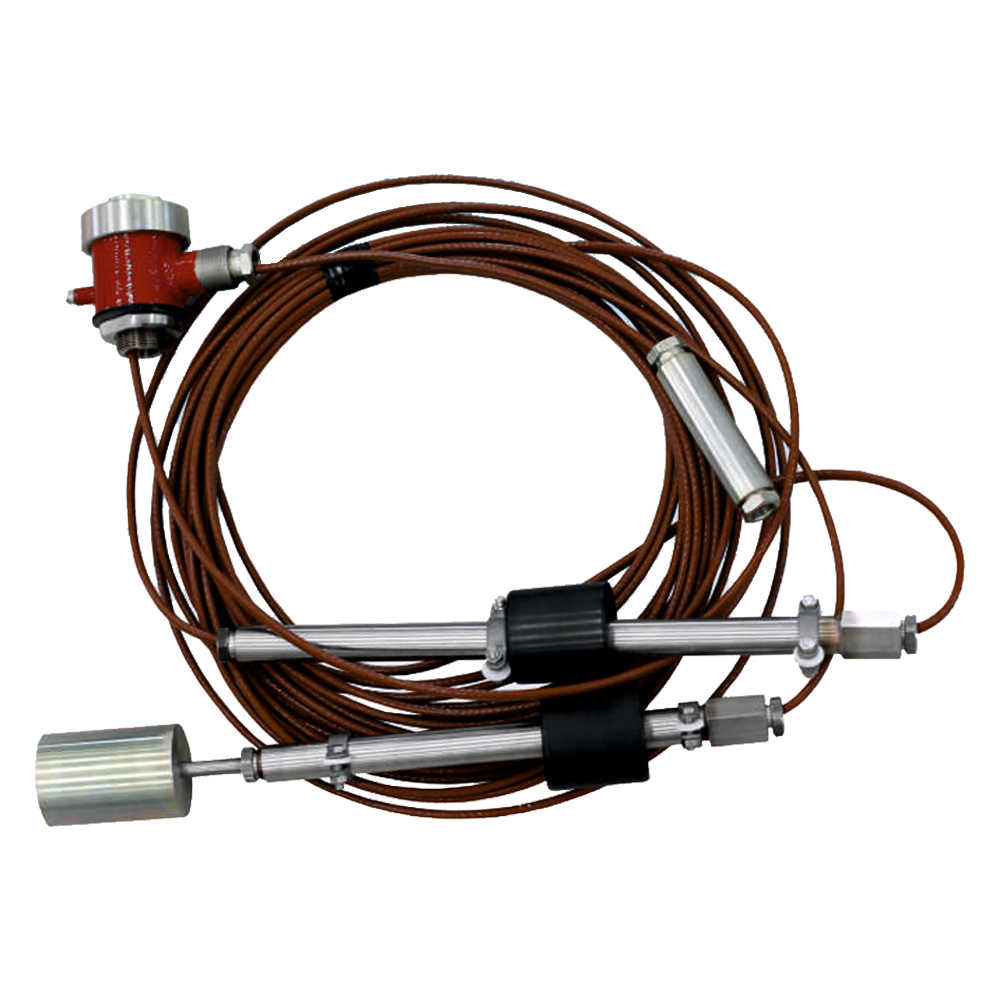

Магнитные уровнемеры ПМП-135 состоят:

  • из одного зонда, на котором находится один или два поплавка с магнитом;
  • несущего двухпроводного экранированного кабеля во фторопластовой оболочке, соединяющего зонды;
  • муфты соединительной, предназначенной для присоединения контрольного кабеля сигнализатора МС-3… к несущему кабелю;
  • корпуса, предназначенного для крепления датчика на верхней плоскости резервуара.

Внутри зонда находится печатная плата, на которой установлены герконы. Принцип действия ПМП-135 основан на изменении состояния (замкнут или разомкнут) магнитоуправляемых контактов (герконов) под воздействием магнита, встроенного в поплавок, при этом изменяется проводимость схемы ПМП-135, содержащей диоды: электрический ток может протекать в обоих направлениях, в одном или не протекать вовсе.
Изменение направления проводимости фиксируется сигнализатором МС, который: изменяет световую индикацию, переключает контакты реле, включает звуковую сигнализацию.

Технические характеристики

Диапазоны измерений От 0,1 до 30 м
Основная погрешность ±10 мм
Температура контролируемой среды -50...+60°С
Давление контролируемой среды Атмосферное
Материалы изготовления Сталь 12Х18Н10Т, сталь 09Г2С с покрытием
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66, IP67, IP68

Структура обозначения, пример заказа

ПМП-135
НЖ
НА14500-Н14250
D48x80xd22-PVDF
L1
1D18

Тип кабельного ввода соединительной муфты (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Запас длины несущего кабеля для регулировки уровня (L... не боле 3 метров. По умолчанию 1 метр)

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Направление срабатывания и величина контрольного уровня, мм (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

  • Преобразователь магнитный поплавковый ПМП-135.
  • Руководство по эксплуатации.
  • Паспорт.
