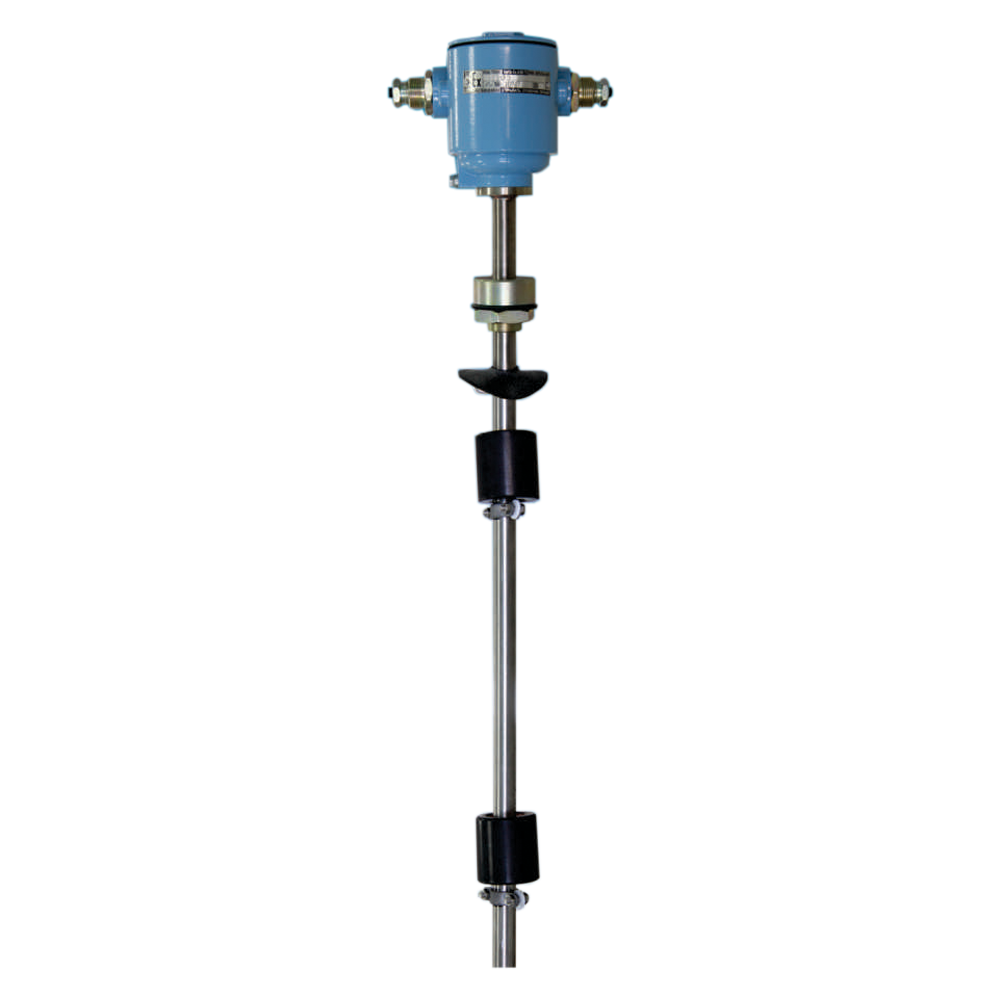

ПМП-165 датчики уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdiaIIBT3

Описание

Преобразователи ПМП-165 предназначены для контроля уровня жидкости в резервуаре по нескольким точкам - контрольным уровням. Магнитные пополавковые датчики ПМП-165 передают информацию об уровне через цифровой интерфейс.

Области применения
Поплавковые датчики уровня ПМП-165 применяются в нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, автомобильной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслях промышленности.

Также могут использоваться в технологических системах автоматического управления и сигнализации:

  • для предотвращения переполнения резервуаров;
  • автоматического поддержания (регулирования) уровня;
  • контроля минимального уровня (предотвращения «сухого» хода перекачивающего насоса);
  • контроля герметичности двухстенных резервуаров по понижению уровня в расширительном баке;
  • контроля уровня в резервуарах очистных систем;
  • контроля затопления помещений и др.



Особенности ПМП-163:

  • От 1 до 14 контролируемых уровня.
  • Число поплавков  - 1...7.
  • Средний срок службы - 15 лет.

Устройство, принцип работы
Магнитные уровнемеры ПМП-163 состоят из направляющей датчика, в которой находится металлический стержень, на нем винтами крепятся платы с герконами, количеством, соответствующим числу контрольных уровней.

Платы последовательно соединяются двумя проводами, образуя переменный резистор, сопротивление которого определяется уровнем жидкости. Когда уровень жидкости минимален (все поплавки лежат на нижних ограничителях), образованная резисторами цепь имеет максимальное сопротивление. При повышении уровня поплавки поочередно всплывают, замыкая контакты герконов, которые шунтируют резисторы, и общее сопротивление цепи уменьшается. Сигнал уровня преобразуется контроллером в цифровой сигнал, который передается через интерфейс RS-485.

Изменение значений контрольных уровней, при необходимости, осуществляется перемещением плат герконов по стержню и хомутов по направляющей. Также можно изменять число контрольных уровней.

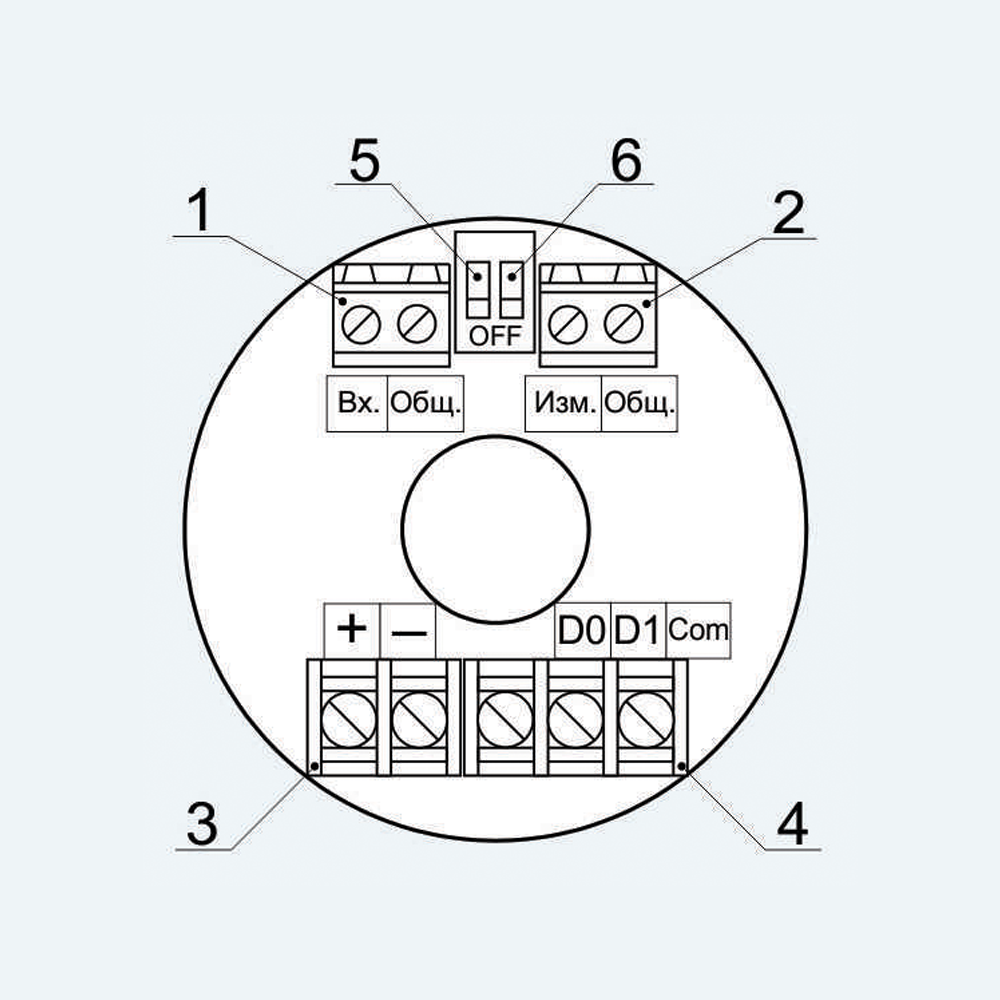

На плате контроллера ПМП-165 (рисунок 1) клеммы «2» предназначены для соединения с платами герконов, клеммы «3» используются для подключения датчика к питающей цепи, клеммы «4» используются для подключения преобразователя по интерфейсу RS-485.
Переключатель 5 предназначен для сброса настроек к заводским, при этом изменяются следующие параметры: адрес Modbus, скорость передачи данных и режим четности. Переключатель 6 запрещает изменение этих параметров. Клеммы «1» используются как дополнительные контакты.

Технические характеристики

Диапазоны измерений 100...6000 мм (100...5000 мм - для исполнений, устойчивых к агрессивным средам)
Основная погрешность ±2 мм
Выходные сигналы RS485
Температура контролируемой среды -50...+60°С
Давление контролируемой среды Не более 1,6; 2,5; 4; 5,5; 6,3; 7 МПа (определяется типом поплавка)
Материалы изготовления Сталь 09Г2С с покрытием; сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Питание =24 В

Структура обозначения, пример заказа

ПМП-165
2КВ
УКМ10
НЖ
Ф2-50-25
L3500
Ф
D48x50x21
1L150-2L200-3L350-4L2800-НР

Число контрольных уровней, размеры, направление срабатывания (подробнее - в «Руководстве по эксплуатации»)

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Вариант исполнения датчиков уровня, устойчивый к агрессивным средам (при стандартном варианте исполнения - не указывается)

Длина направляющей, мм (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Комплекты монтажных частей кабельных вводов, только для кабельного ввода D12 (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Количество и тип кабельных вводов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

  • Преобразователь магнитный поплавковый ПМП-165.
  • Устройство крепления преобразователя.
  • Руководство по эксплуатации.
