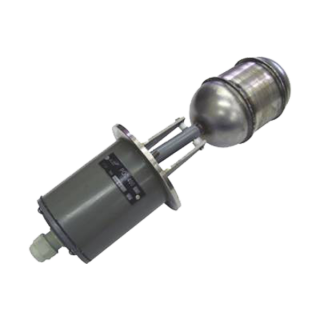

РОС-400-4 (-6, -7, -8) датчики уровня поплавковые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Описание

Датчики уровня РОС 400-4, РОС 400-6, РОС 400-7, РОС 400-8 предназначены для контроля уровня жидких сред в цистернах транспортных и промысловых судов, в других аппаратах и резервуарах выдачи сигнала в цепи сигнализации, управления и защиты на разных объектах, в том числе на объектах атомной энергетики (ОАЭ).

По устойчивости к воздействию вибрации датчики должны соответствовать группе исполнения L3 по ГОСТ Р52931.
По степени защиты от пыли и воды датчики должны соответствовать IP54 ГОСТ 14254 и IP56 для РОС 400-4.
Датчики, предназначенные для эксплуатации на ОАЭ, относятся к классу безопасности 4Н по ПНАЭГ-01-011-97 (кроме РОС-400-4).
Датчики выполнены в сейсмостойком исполнении. Категория сейсмостойкости датчиков для АЭС-II а по ПНАЭГ-5-006-87.
Датчики в комплекте с блоком барьеров искрозащиты «Сигнал» ТУ 4372-017-42337258­99 с уровнем взрывозащиты «ExibIICT6» или аналогичными блоками могут использоваться в технических аппаратах, где возможно образование взрывоопасных смесей.

Конструкция и работа
Датчик РОС-400-4 состоит из алюминиевого корпуса, внутри которого размещен переключа­тель. Переключатель расположен на стойке, которая винтами крепится к крышке. На крыш­ке расположен разъем. На оси крепится по­плавок со встроенным магнитом. В состав разъема входит проходная втулка с крепежным винтом.

Датчик РОС-400-6 состоит из алюмини­евого корпуса, внутри которого размещен пере­ключатель. Переключатель расположен на стой­ке, которая винтами крепится к корпусу. В крышке предусмотрено сальниковое уплотне­ние для закрепления кабеля. На оси крепится поплавок со встроенным магнитом.

Датчик РОС-400-7 имеет конструкцию аналогичную датчику РОС 400-4 и РОС 400-6, и отличается поплавковым устройством. Датчик РОС-400-8 имеет конструкцию, аналогичную датчикам РОС 400-4, РОС 400-6, РОС 400-7 и отлича­ется поплавковым устройством.

При изменении уровня жидкости происходит изменение положения поплавка, связанного с по­стоянным магнитом. Благодаря магнитной связи двух магнитов, ори­ентированных одноименными полюсами относи­тельно друг друга, перемещение управляет кон­тактным устройством. Так, при достижении жидкостью верхнего предельного положения, нормально замкнутый контакт - размыкается, а нормально разомкнутый замыкается.

Плотность контролируемой среды (нижнее зна­чение), г/см3:

  • РОС 400-4, РОС 400-6, РОС 400-7 от 0,75.
  • РОС 400-8 от 0,95.

Динамическая вязкость контролируемой среды - 2,4 Па.с
Разрывная мощность контактов при коммутации переменного тока напряжением до 220В при частоте 50 Гц, ВА 300
Дифференциал срабатывания, мм:

  • РОС-400-4, нерегулируемый до 40.
  • РОС-400-6, нерегулируемый до 25.
  • РОС-400-7, регулируемый в пределах от 60 до 250.
  • РОС-400-8, регулируемый в пределах от 100 до 10000.

Нестабильность срабатывания (для РОС 400-4  +5/-3), мм ±3

Технические характеристики

Температура контролируемой среды +1...+150°С
Давление контролируемой среды До 0,8 МПа (0,2 МПа - РОС 400-4)
Климатическое исполнение (диапазон рабочих температур) ОМ5, У2
Исполнение по степени защиты IP54, IP56
Вес Не более 2,4 кг

Структура обозначения, пример заказа

РОС 400-6

Исполнение для ОАЭ

Наименование модели

Варианты исполнений

  • Датчик уровня поплавковый РОС 400-4.
  • Датчик уровня поплавковый РОС 400-6.
  • Датчик уровня поплавковый РОС 400-7.
  • Датчик уровня поплавковый РОС 400-8.

Стандартный комплект поставки

  • Датчик уровня.
  • Руководство по эксплуатации (паспорт).
