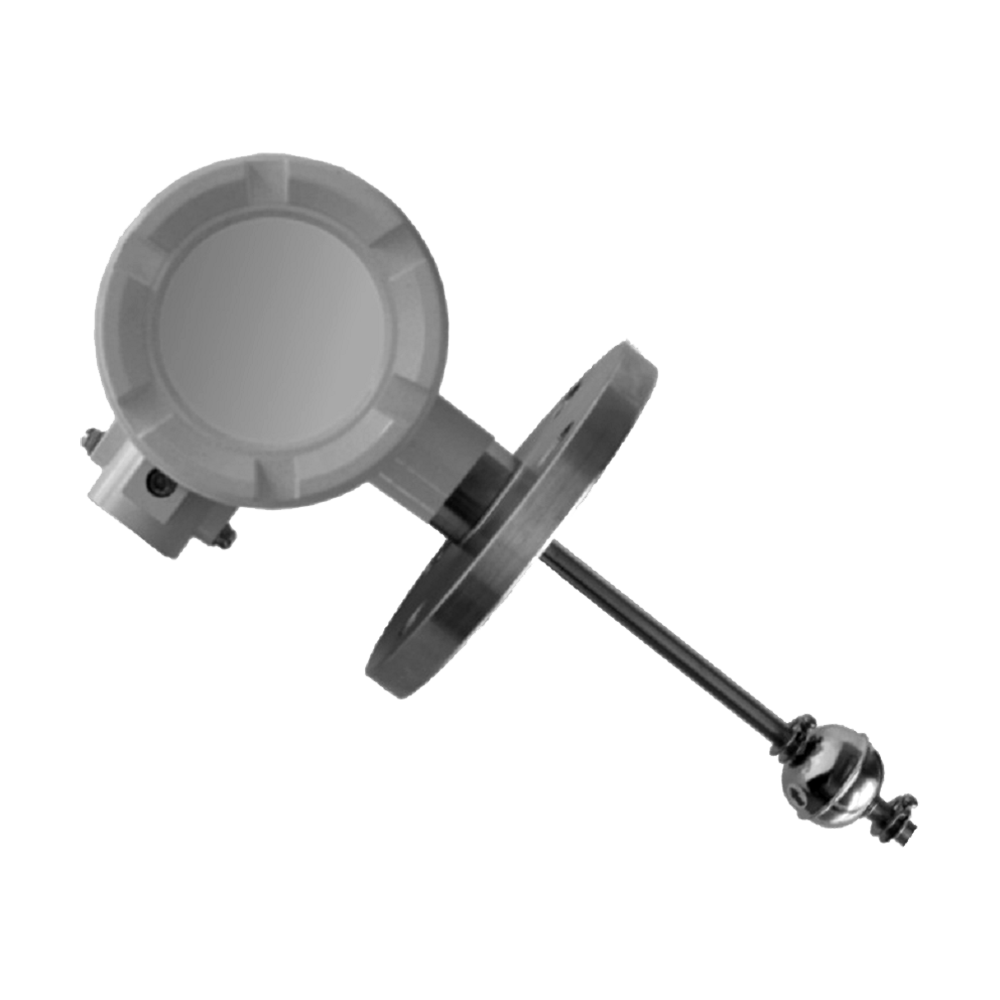

СУЖ-П сигнализатор уровня жидкости поплавковый

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExiaIIC, Нет

Описание

Сигнализатор СУЖ-П предназначен для сигнализации об одном или двух предельных уровнях жидкости в резервуарах и технологических аппаратах. Сигнализатор обеспечивает предотвращение перетока жидких продуктов, фиксацию предельных уровней, снижение ущерба от аварий и повышение безопасности. Вязкость контролируемой среды не более 2 Па·с.

В качестве пассивного контактного устройства сигнализатор уровня СУЖ-П в комплекте с модулем искрозащиты может применяться во взрывоопасных зонах.

Поплавковый сигнализатор уровня жидкость СУЖ-П состоит из:

  • Направляющей трубки с герконами.
  • Магнитных поплавков с ограничительными кольцами.
  • Крепёжного элемента (фланец или бобышка).
  • Клеммной головки с сальниковым кабельным вводом.

Технические характеристики

Диапазоны измерений Для СУЖ-П-С: до 2500 мм; для СУЖ-П-П: до 1500 мм
Основная погрешность ±5,0 мм
Выходные сигналы Релейный
Температура контролируемой среды Для СУЖ-П-С: -60...+120°С; для СУЖ-П-П: -10...+80°С.
Давление контролируемой среды Для СУЖ-П-С: 1,0 МПа; для СУЖ-П-П: 0,4 МПа
Материалы изготовления Сталь 12Х18Н10Т; Полипропилен
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP65
Питание =24 В, ~220 В

Структура обозначения, пример заказа

СУЖ-П
.0,100
.2(
0,070
NO)(
0,070
NO)

Внешние электрические соединения:
К - клеммная головка металлическая
Р - разъём

Способ крепления сигнализатора:
Ф - фланец
Б - бобышка

Тип контакта второй точки контроля:
NO)( - замыкающий
NC)( - размыкающий

Расстояние до второй точки контроля уровня, м

Тип контакта первой точки контроля:
NO)( - замыкающий
NC)( - размыкающий

Расстояние до первой точки контроля уровня, м

Количество точек контроля:
1( - одна
2( - две

Длина погружаемой части зонда, м

Модель сигнализатора:
П - поплавковый
ПР - поплавковый со встроенными промежуточными реле
ПМ - поплавковый для сигнализации уровня жидких масел

Наименование модели

Варианты исполнений

В зависимости от материала погружаемой части конструкции сигнализатор имеет следующие модификации:

  • СУЖ-П-С – сигнализатор уровня жидкости поплавковый с погружаемыми элементами из нержавеющей стали (длина от 100 до 2500 мм).
  • СУЖ-П-П – сигнализатор уровня жидкости поплавковый с погружаемыми элементами из полипропилена (длина от 240 до 1500 мм)

Стандартный комплект поставки

  • Сигнализатор СУЖ-П.
  • Руководство эксплуатации.
  • Паспорт.
