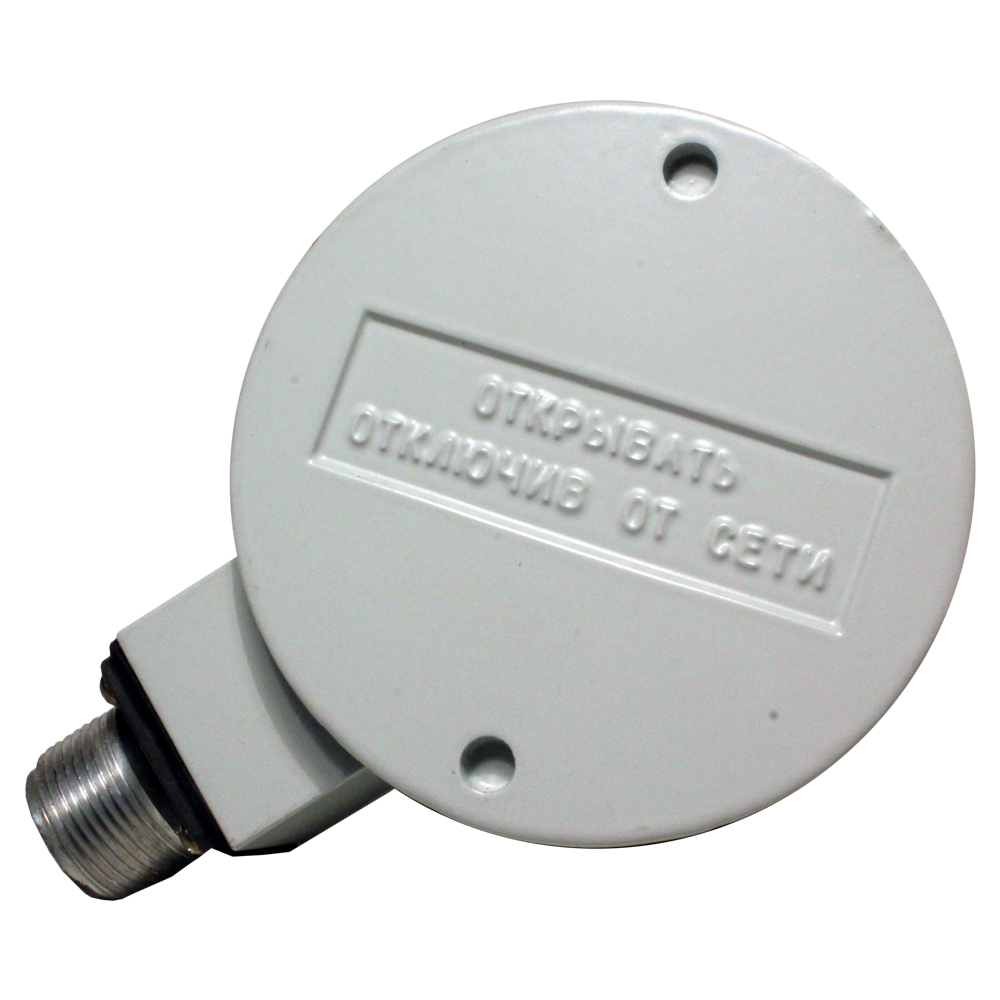

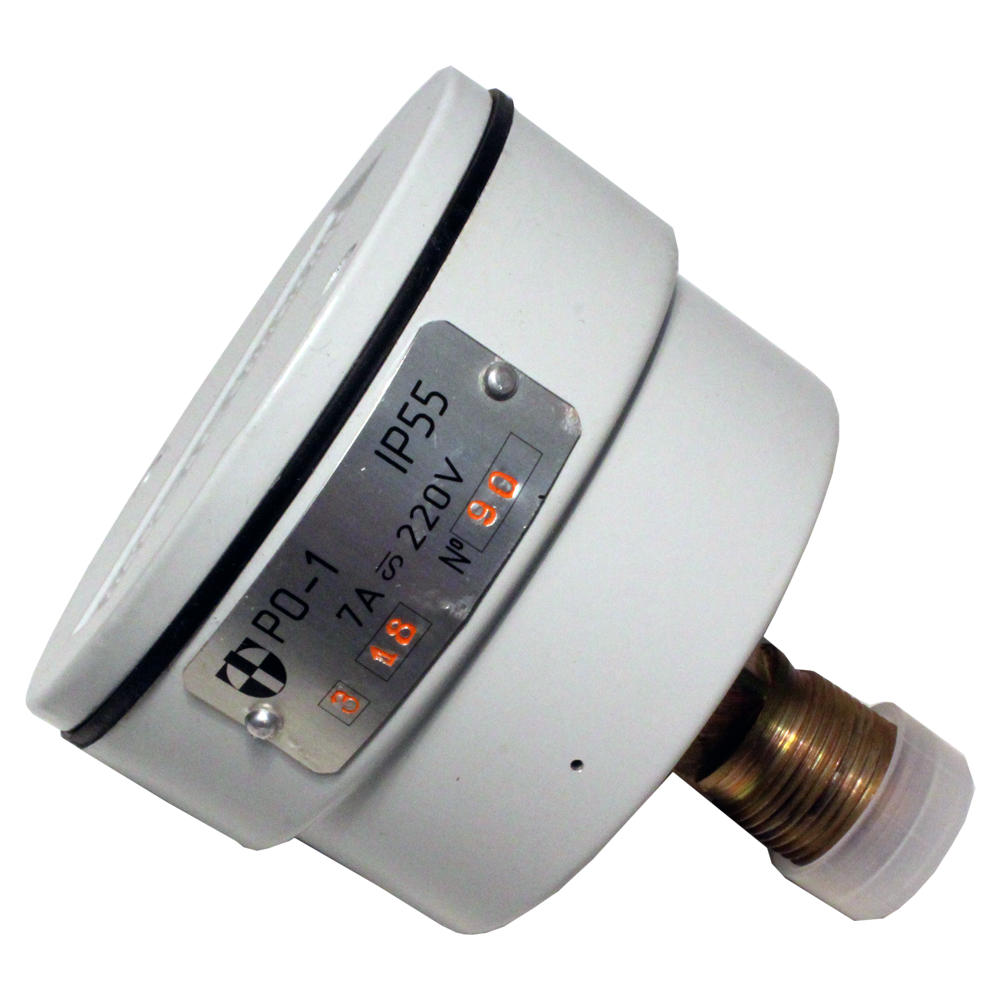

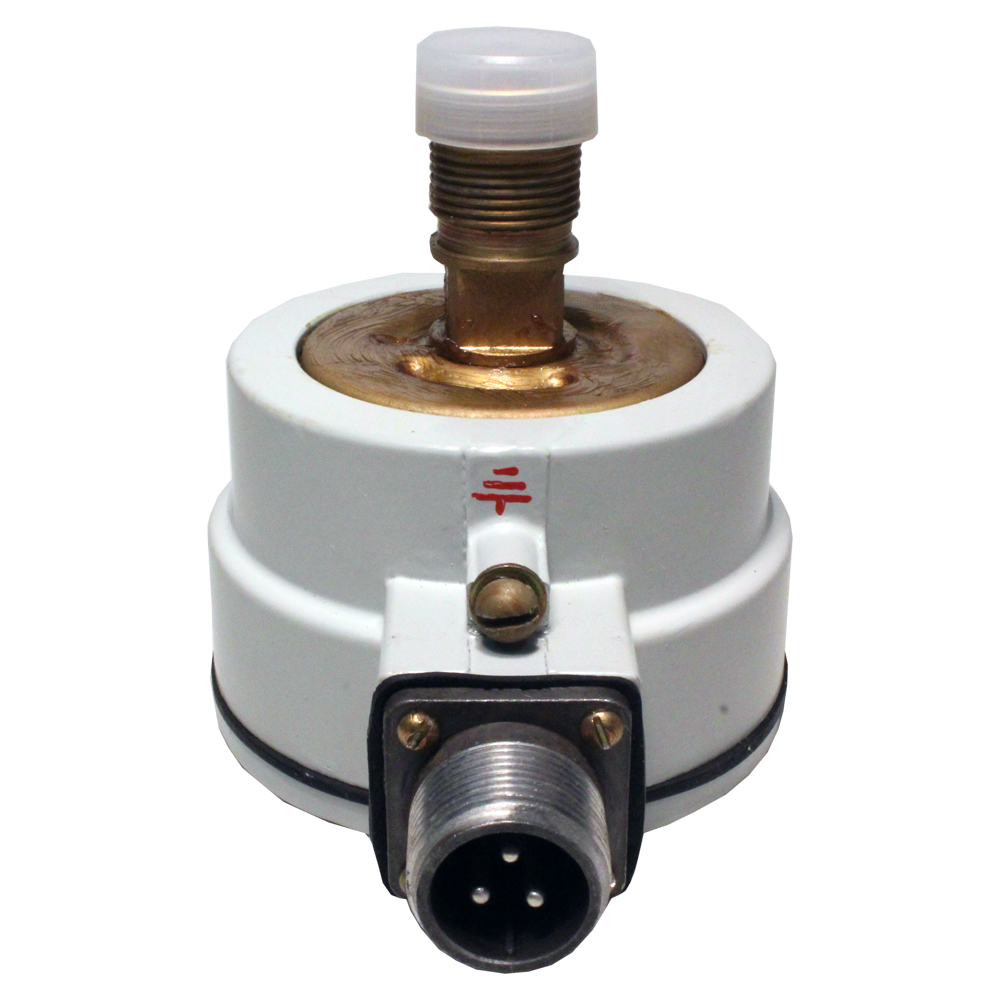

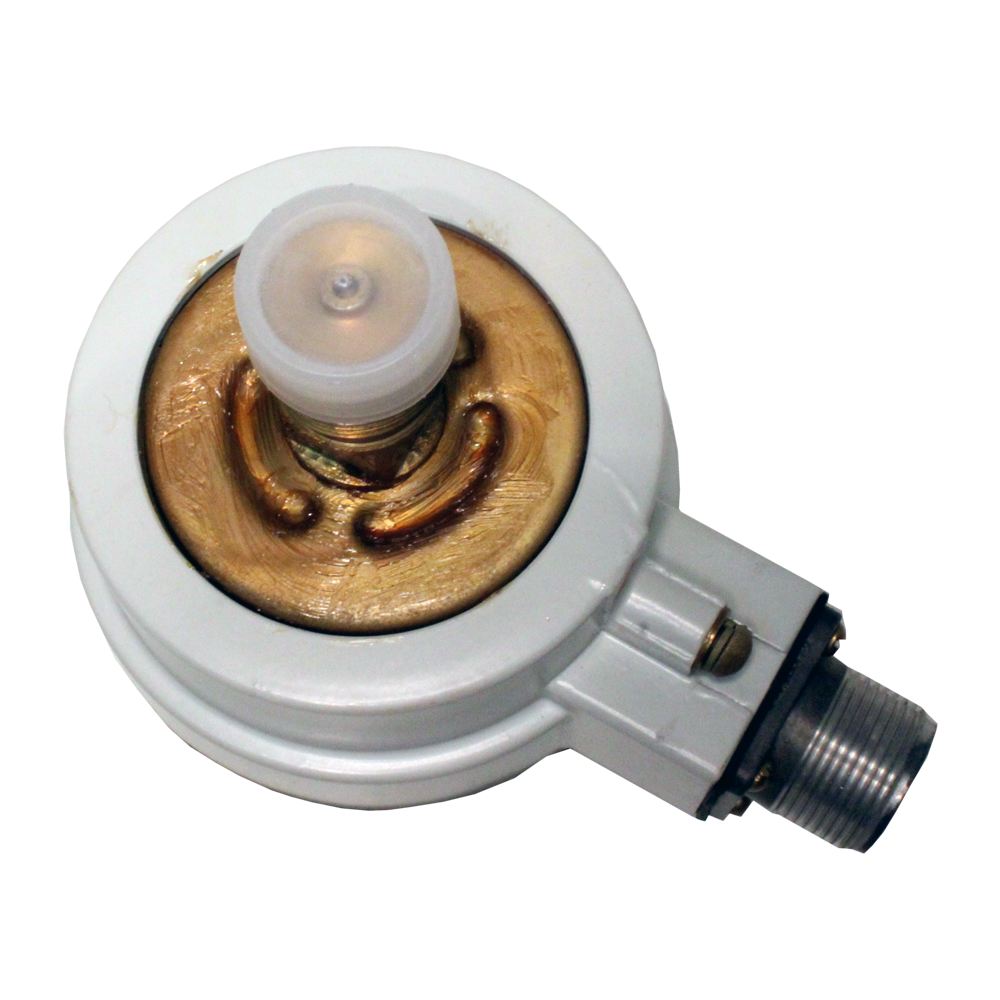

РО-1 датчики-реле уровня жидкости

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый механический

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Нет

Описание

Датчики уровня жидкости РО-1 предназначены для контроля морской и пресной воды, дизельного топлива, смазочного и растительного масла, мазута и технического жира морских млекопитающих и рыб и других жидкостей с аналогичными параметрами в судовых условиях.

Устройство и работа РО-1
Датчики-реле РО-1 конструктивно состоят из переключающего устройства, включенного в металлический корпус с крышкой. Устройство переключающее состоит из корпуса, на котором закреплены подвижный и неподвижные контакты. Между пластинами пружины контакта установлена перебрасывающая пружина, служащая для резкого переброса контакта.

Настройка на необходимые давления срабатывания производится за счет изменения величины сжатия пружины настройки, винтом. Регулировка дифференциала производится изменением зазора между контактами винтом.

Между крышкой и корпусом зажата мембрана, которая является чувствительным элементом и разделяет прибор на две полости - одну герметичную полость, соединенную через штуцер крышки с контролируемым уровнем, и вторую полость, соединенную с атмосферой. С мембраной соединен жесткий центр, который находится в соприкосновении с пружиной подвижного контакта.

Принцип действия датчиков РО-1 основан на преобразовании гидростатического давления, создаваемого столбом жидкости, в давление воздуха, действующего на мембрану, вызывающую перемещение подвижного контакта. При перемещении подвижного контакта происходит переключение контактного устройства датчика. При достижении заданного значения давления мембрана через жесткий центр производит переключения контакта.

При понижении давления на величину дифференциала происходит обратное переключение контакта. Переключающее устройство датчика конструктивно выполнено в разборном варианте, что дает возможность производить осмотр и ремонт токоведущих частей - и замену мембраны.

Технические характеристики

Диапазоны измерений 10 м
Температура контролируемой среды +1...+110°С
Давление контролируемой среды 0,98 кПа (100 мм вод. столба); 1,76 кПа (180 мм вод. столба); 2,45 кПа (250 мм вод. столба); 3,33 кПа (340 мм вод. столба)
Климатическое исполнение (диапазон рабочих температур) ОМ5
Исполнение по степени защиты IP55
Габариты D91×103 мм
Вес Не более 0,9 кг

Структура обозначения, пример заказа

РО-1
0,98

Датчик настраивается на точку срабатывания 0,98 кПа (см. Варианты исполнений)

Наименование модели

Варианты исполнений

Настройка на точку срабатывания при повышении уровня в пределах:

  • 0,98 кПа (100 мм вод. столба);
  • 1,76 кПа (180 мм вод. столба);
  • 2,45 кПа (250 мм вод. столба);
  • 3,33 кПа (340 мм вод. столба).

При отсутствии в заказе точки срабатывания, прибор настраивается на 2,45 кПа.

Стандартный комплект поставки

  • РО-1 датчики-реле уровня жидкости.
  • Паспорт.
  • Руководство по эксплуатации.
