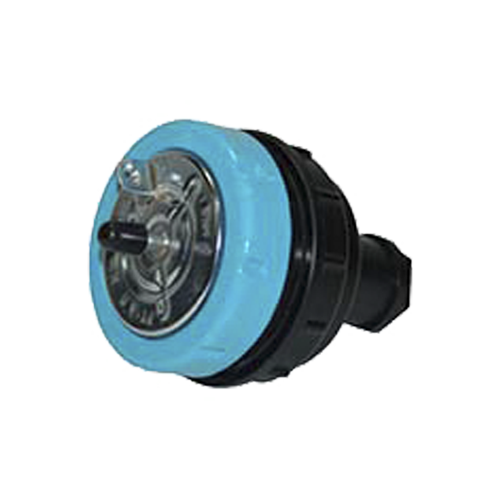

РУ-1 датчики-реле уровня жидкости

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый механический

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Нет

Описание

Датчики уровня жидкости РУ-1 предназначены для контроля уровня жидкости в автоматических стиральных, посудомоечных машинах, машинах химической чистки одежды, водонапорных башнях, колодцах канализации и в других объектах, в которых исключается возможность образования взрывоопасных газов и паровоздушных смесей.

Особенности РУ-1:

  • Датчики РУ-1 используются как комплектующие в системах автоматического регулирования.
  • Контролируемые жидкости:
    • вода, мыльно-содовые растворы;
    • перхлорэтиленовые и трихлорэтиленовые растворители и жидкости с плотностью от 1,0 до 1,2 г/см3 при температуре от 5 до 110 °С и находящиеся под атмосферным давлением.
  • Пары контролируемых жидкостей не должны быть агрессивными по отношению к резине, медным сплавам и хромовым покрытиям.

Устройство и работа
Датчики реле РУ-1
конструктивно состоят из корпуса, на котором закреплены неподвижные и подвижные контакты. Между корпусом и крышкой зажата мембрана, которая является чувствительным элементом и разделяет прибор на две полости - одну герметичную полость, соединенную через штуцер с контролируемым уровнем, и вторую полость, соединенную с атмосферой.

Датчики РУ-1 выполнены в разборном варианте, что дает возможность производить осмотр и ремонт токоведущих частей.

С мембраной соединен жесткий центр, на котором закреплен толкатель. Толкатель находится в соприкосновении с пластинами переключающих контактов. Между пластинами контактов установлены перебрасывающие пружины, служащие для резкого переброса контактов.

Настройка на необходимые давления срабатываний производится за счет изменения величины сжатия пружин настройки. Регулировка зоны нечувствительности производится изменением зазора между контактами.

Принцип действия датчика-реле РУ-1 основан на преобразовании гидростатического давления, создаваемого столбом контролируемой жидкости, в давление воздуха на мембрану, вызывающее перемещение мембраны и переключение связанных кинематически с мембраной электрических контактов. При перемещении подвижных контактов происходит переключение контактных устройств датчиков. При достижении первого заданного значения давления мембрана через толкатель производит переключение первой пары контактов.

Технические характеристики

Диапазоны измерений 10 м
Выходные сигналы Релейный
Температура контролируемой среды +5...+110°С
Питание ~220 В
Габариты D86×130 мм
Вес Не более 0,5 кг

Варианты исполнений

Обозначение
исполнения
датчика

Область применения

Контролируемая
жидкость

Объект, в котором контролируется уровень жидкости

РУ-1
РУ-2

Вода, мыльно­содовые растворы

Автоматические стиральные и посудомоечные машины

РУ-1Х
РУ-1 ХМ
РУ-2Х
РУ-2ХМ

Перхлорэтиленовые и трихлорэтиленовые растворители

Машины химической чистки одежды

РУ-1М
РУ-2М

Жидкости с плотностью
от 1,0 до 1,2 г/см3

Водонапорные башни, колодцы канализации и др. объекты, в которых исключается образование взрывоопасных газо- и паровоздушных смесей

Стандартный комплект поставки

  • Датчик-реле РУ-1.
  • Паспорт.
  • Руководство по эксплуатации.
  • Мембрана (для РУ-1Х, РУ-1 ХМ).
