РСУ-1, РСУ-3 сигнализаторы уровня микроволновые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Тип контролируемой среды: Сыпучая

Маркировка взрывозащиты: Нет

Описание

Микроволновые сигнализаторы уровня РУС-1, РСУ-3 предназначены для контроля пороговых уровней неабразивных (зерновое и незерновое растительное сырьё, мука, комбикорм, неагрессивные порошковые смеси, цемент, известь, стройматериалы и т. д.) сыпучих продуктов. Приборы имеют релейный выход, регулируемую задержку срабатывания от 1 до 20 сек. Тип задержки (на включение/ на выключение/ симметричная) задаётся встроенным переключателем.

Прибор состоит из сигнализатора, к которому подключается генератор (только для РСУ-1 и РСУ-1А) и детектор.

Принцип работы сигнализаторов РСУ-1, РСУ-3

Принцип действия микроволновых сигнализаторов уровня основан на ослаблении радиосигнала, проходящего от генератора до приёмника сквозь слой сыпучего продукта. Приборы РСУ-1, РСУ-3 работают в условиях налипания, предельная толщина налипшего слоя может быть от 10 до 500 мм, зависит от влажности продукта и содержания в нём металлических примесей.

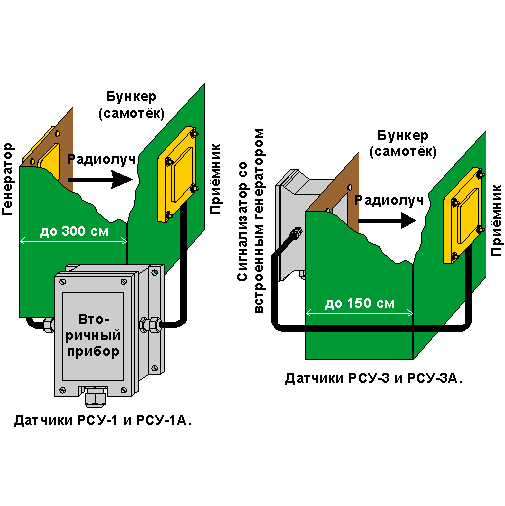

На противоположные стороны бункера (самотёка) в подготовленные отверстия устанавливаются генератор и приёмник радиосигнала. Когда пространство между ними заполняется продуктом, уровень сигнала в приёмнике резко падает, вызывая срабатывание сигнализатора "на подпор".

Технические характеристики

Диапазоны измерений Максимальный диаметр бункера (расстояние между генератором и детектором): РСУ-1 и РСУ-1А - до 3 м; РСУ-3 и РСУ-3А - до 1,5 м
Выходные сигналы Релейный
Температура контролируемой среды ‑40...+40°С
Исполнение по степени защиты IP54, IP65
Питание =24 В, ~220 В
Вес В упаковке: до 1,2 кг

Варианты исполнений

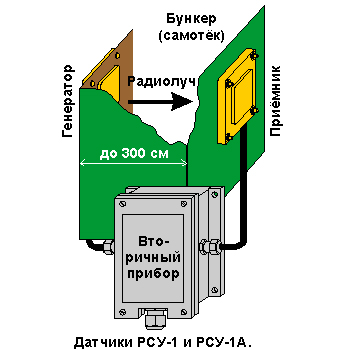

РСУ-1 и РСУ-1А предназначены для применения на бункерах диаметром (шириной) до 3 м. В их состав входят отдельные генератор и приёмник радиосигнала, которые могут устанавливаться в труднодоступных местах. Органы настройки вынесены во вторичный прибор. РСУ-1 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц), а РСУ-1А – от постоянного напряжения 21-27 В.

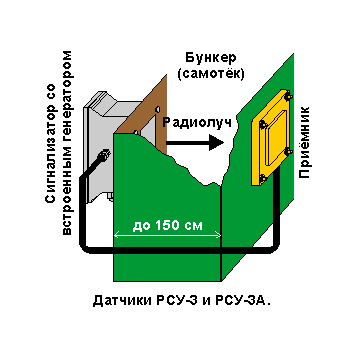

РСУ-3 и РСУ-3А состоят из выносного приёмника и сигнализатора, внутри которого расположены органы регулировки и генератор радиосигнала. Эти приборы удобно использовать в качестве датчиков подпорасамотёков, приёмных труб и сбросных коробов норий (в том числе сдвоенных), а также цепных конвейеров. Диаметр (ширина) контролируемого объекта – до 1,5 м. РСУ-3 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц), а РСУ-3А – от постоянного напряжения 21-27 В.

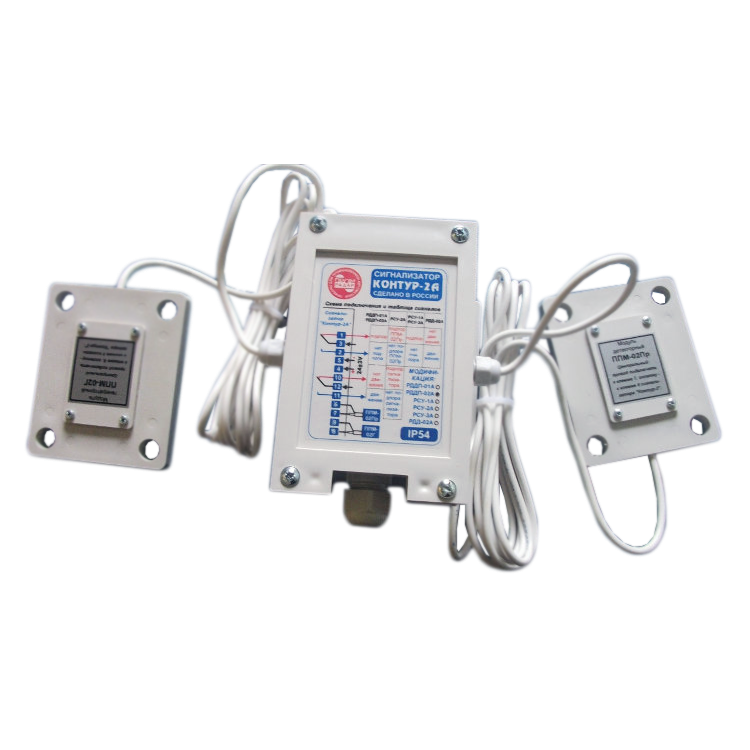

Стандартный комплект поставки

  • Сигнализатор «Контур-2»/«Контур-2А» (модификация «РСУ») - 1 шт.
  • Генератор ППМ-02Г - 1 шт. (только для РСУ-1 и РСУ-1А).
  • Детектор ППМ-02Пр - 1 шт.
