РСУ-1Р сигнализаторы уровня микроволновые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Тип контролируемой среды: Сыпучая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 43 392,00 руб.

Описание

Сигнализаторы уровня РСУ-1Р используются для контроля значений пороговых уровней сыпучих материалов. РСУ-1Р применяются в самотёке, бункере или его коническом сходе диаметром (шириной) до 8 метров.

РСУ-1Р предназначены для работы с высокотемпературными неабразивными средами: зерно в сушилке, силикатные смеси, керамзит и пр. Исполнение прибора позволяет проводить контроль продуктов с примесью агрессивных веществ, например, негашёную известь. РСУ-1Р могут использоваться вместо радиоизотопных (радиоактивных) датчиков уровня, в том числе в тяжёлых условиях эксплуатации.

Прибор выпускается в двух модификациях: РСУ-1Р, работающий от сети переменного тока (~187...242 В, 49...51 Гц) и РСУ-1РА, подключающийся к источнику постоянного тока напряжением 21...27 В.

Устройство и работа РСУ-1Р

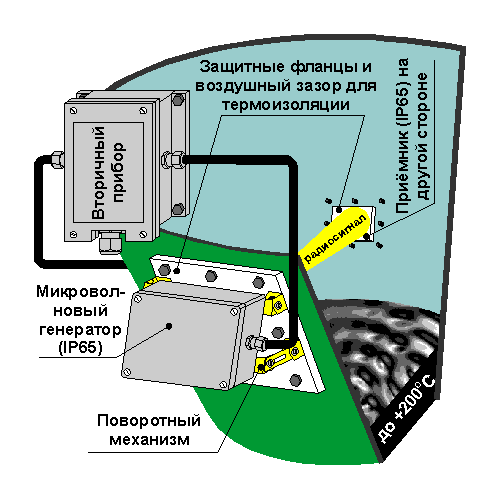

Принцип действия РСУ-1Р основан на ослаблении продуктом уровня радиосигнала, проходящего острым лучом от микроволнового генератора до приёмника, установленных на противоположные стенки бункера. Генератор ППМ-02РГ и детектор ППМ-02РП установлены соосно в отверстия на противоположных стенках бункера. Генератор излучает в направлении детектора радиосигнал высокой частоты, который распространяется внутри бункера острым лучом. Чем толще слой продукта, тем меньше уровень сигнала на входе детектора. Когда бункер или сход полностью засыпан, продукт поглощает практически всю излученную мощность. Это провоцирует срабатывание датчика.

Особенности РСУ-1Р

Конструкция генератора и детектора, входящих в состав РСУ-1Р, обеспечивает:

  • Возможность установки как на параллельные стенки бункера, так и на его конический сход с углом при вершине до 70°.
  • Возможность использовать датчик на бункерах с высокотемпературным сырьем (между бункером и активными элементами модуля имеется воздушный зазор не менее 25 мм и слой фторопласта толщиной 10 мм).
  • Герметичность конструкции.

В состав РСУ-1Р входит встроенное реле времени. Благодаря ему возможна регулировка времени задержки в диапазоне от 1 до 20 сек. Тип задержки (на включение реле/ на отключение реле/ симметричная) задаётся переключателями внутри прибора. Мощность микроволнового излучения не превышает 0,01 Вт.

Для установки каждого модуля РСУ-1Р на бункер, в его стенке необходимо вырезать квадратное отверстие размером 90х90 мм.

Технические характеристики

Диапазоны измерений До 8 м (максимальное расстояние между генератором и детектором)
Выходные сигналы Релейный
Температура контролируемой среды ‑40...+200°С
Исполнение по степени защиты IP54, IP65
Питание =24 В, ~220 В
Габариты Модули ППМ-02РГ и ППМ-02РП (без фланцев): 140х90х55 мм
Сигнализатор: 163х136х90 мм
Вес В упаковке: до 3,3 кг

Варианты исполнений

  • РСУ-1Р питается от промышленной сети переменного тока (~187...242 В, 49...51 Гц).
  • РСУ-1РА – от постоянного напряжения 21...27 В.

Стандартный комплект поставки

  • Сигнализатор «Контур-2»/«Контур-2А» - 1 шт.
  • Генератор ППМ-02РГ - 1 шт.
  • Детектор ППМ-02РП - 1 шт.

Скачать документацию

РСУ-1Р сигнализаторы уровня микроволновые. Паспорт.

РСУ-1РА сигнализаторы уровня микроволновые. Паспорт.



Чтобы правильно подобрать РСУ-1Р, узнать стоимость сигнализаторов уровня РСУ-1Р или купить РСУ-1Р, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
