РСУ-2 сигнализаторы уровня микроволновые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Тип контролируемой среды: Сыпучая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Сигнализаторы уровня РСУ-2 предназначены для контроля двух близкорасположенных пороговых уровней неабразивных сыпучих продуктов (зерновое и незерновое растительное сырьё, мука, комбикорм, неагрессивные порошковые смеси, цемент, известь, стройматериалы и т. д.). Прибор имеет 2 канала контроля уровня.

Применяются микроволновые сигнализаторы РСУ-2 на весовых бункерах, охладительных колонках линии гранулирования комбикормов и т. д. При достижении продуктом нижней границы срабатывает первый канал прибора. Это может использоваться для включения разгрузки бункера. Если уровень продолжает расти, сработает второй канал, останавливающий подачу.

Принцип действия микроволновых сигнализаторов уровня РСУ-2, РСУ2-А основан на ослаблении радиосигнала, проходящего от генератора до приёмника сквозь слой сыпучего продукта. Приборы работают в условиях налипания, предельная толщина налипшего слоя может быть от 10 до 500 мм, зависит от влажности продукта и содержания в нём металлических примесей.

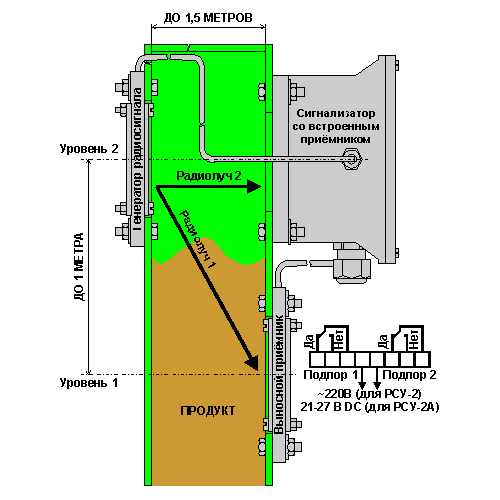

Микроволновый генератор излучает широкий радиолуч в направлении двух приёмников. Когда продукт достигает приёмника, уровень сигнала на его выходе резко падает и соответствующий канал датчика срабатывает "на подпор".

Монтаж модулей ведется непосредственно на стенки бункера (продуктопровода), в которых необходимо подготовить установочные отверстия. Связь модулей со вторичным прибором осуществляется по коаксиальным кабелям, входящим в комплект поставки сигнализатора РСУ-2.

Технические характеристики

Диапазоны измерений До 1,5 м (максимальное расстояние между генератором и детекторами)
Выходные сигналы Релейный
Температура контролируемой среды ‑40...+40°С
Исполнение по степени защиты IP54, IP65
Питание =24 В, ~220 В
Габариты Выносные модули: 111х91х25 мм
Сигнализатор: 121х163х90 мм
Вес В упаковке: до 1,2 кг

Варианты исполнений

  • РСУ-2 питается от промышленной сети переменного тока (~187...242 В, 49...51 Гц).
  • РСУ-2А – от постоянного напряжения 21...27 В.

Стандартный комплект поставки

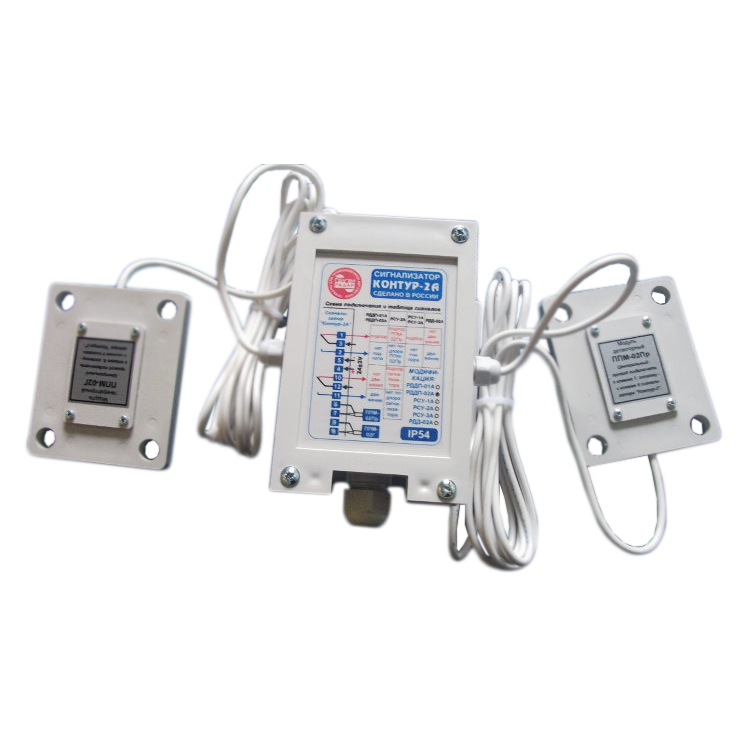

  • Сигнализатор «Контур-2»/«Контур-2А» (модификация «РСУ2») - 1 шт.
  • Генератор ППМ-02Г - 1 шт.
  • Детектор ППМ-02Пр - 1 шт.
