БПУ-1КМ сигнализаторы уровня бесконтактные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Радиоизотопный

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: 1ExdIICT6, 1ExdIIСT5, Нет

Описание

Радиоизотопные сигнализаторы уровня БПУ-1КМ предназначены для регистрации наличия или отсутствия жидкого, сыпучего или осадочного материала внутри контролируемой емкости на заданном уровне.

Используются при работе с различными средами:

  • коррозирующими, абразивными, агрессивными,токсичными и биологически-опасными материалами;
  • расплавленными и криогенными веществами;
  • пенами, суспензиями, взвесями, порошками, пульпой, шихтой.

Особенности:

  • Уровнемеры БПУ-1КМ надежно работают и в случае конических поверхностей при заполнении емкости сыпучими материалами, и в случае воронкообразных поверхностей при опорожнении емкости.
  • Отсутствие контакта между компонентами прибора и контролируемым объектом позволяют использовать БПУ-1КМ для контроля заполнения подвижных емкостей (например, ж/д и авто цистерн).
  • Температура и давление внутри емкости могут быть любыми.

Принцип действия сигнализаторов уровня БПУ-1КМ основан на регистрации изменения потока излучения, вызванного изменением уровня контролируемого материала. В различных модификациях системы используется гамма-излучение естественного фона, гамма-излучение экологически безопасного излучателя натрий-22, гамма-излучение химических соединений калия, содержащих естественную концентрацию изотопа калия-40, мюонная составляющая космического излучения.

Соответствующие компоненты выполнены в герметичном или взрывозащищенном корпусах, устойчивы к вибрациям и адаптированы к жестким климатическим условиям. Для разных задач предлагаются целый ряд модификаций приборов и нескольких геометрий расположения компонент.

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды без ограничений
Давление контролируемой среды без ограничений
Исполнение по степени защиты IP54
Питание =24 В, ~220 В
Вес 7 кг (БД-1-01, 02, 04); 9,2 кг (БД-1- 03, 05); 2,6 кг (БД-6-2 и БД-6-3); 4,3 кг (БД-6-3Д, БД-7-2 и БД-7-3); 6,1 кг (БД-7-1Д); 0,91 кг (БОИ -3); 0,85 кг (БП-1)

Структура обозначения, пример заказа

БПУ-1КМ
26

Модификация 1..16 (см. Варианты исполнений)

Наименование модели

Варианты исполнений

Наименование

Обозначение
КЗРС

Модификация

1

2

3

4

5

6

7

8

БПУ-
1КМ-4

БПУ-
1КМ-5

БПУ-
1КМ-8

БПУ-
1КМ-9

БПУ-
1КМ-22

БПУ-
1КМ-23

БПУ-
1КМ-24

БПУ-
1КМ-25

Блок детектирования БД-1-01

329000.000-01

1





1









Блок детектирования БД-1-02

329000.000-02













1

1

Блок детектирования БД-1-03

329000.000-03



1

1











Блок детектирования БД-1-04

329000.000-04









1



1



Блок детектирования БД-1-05

329000.000-05











1



1

Экран

460628.001

1

1

1

1

1

1

2

2

Экран

460628.002



2

2





2



2

Рама

460122.020 – 01

1





1

1



2

1

Основание

460064.039



1

1





1



1

ТО и ИЭ на БД-1

329000.000  ТО

1

1

1

1









ТО и ИЭ на БД-1-02

329000.000 -02 ТО













1

1

ТО и ИЭ на БД-1-04(05)

329000.000 -04 ТО









1

1

1

1

Паспорт на  БД-1-

329000.000 ПС-…

1

1

1

1

1

1

1

1

Блок  БОИ-3

843809.005

1

1

1

1

1

1

1

1

ТО и ИЭ на БОИ-3

843809.005 ТО

1

1

1

1

1

1

1

1

Паспорт на  БОИ-3

843809.005 ПС

1

1

1

1

1

1

1

1

Блок питания БП-2

460423.010

1

1

1

1

1

1

1

1

Паспорт на БП-2

460423.010 ПС

1

1

1

1

1

1

1

1

ТО и ИЭ на БПУ-1КМ

407729.009 ТО

1

1

1

1

1

1

1

1

Паспорт на БПУ-1КМ

407729.009 ПС

1

1

1

1

1

1

1

1

Кассета типа СН-1
или СН-2

180000.002
180000.003

1

1





1

1





Кассета типа СА

180000.004













1

1



Наименование

Обозначение
КЗРС

Модификация

9

10

11

12

13

14

15

16

БПУ-
1КМ-26

БПУ-
1КМ-27

БПУ-
1КМ-28

БПУ-
1КМ-29

БПУ-
1КМ-30

БПУ-
1КМ-31

БПУ-
1КМ-32

БПУ-
1КМ-33

Блок детектирования БД-6-2

329000.006-02









1

1





Блок детектирования БД-6-3

329000.006-03

1







1







Блок детектирования БД-6-3Д

329000.006-23



1







1





Блок детектирования БД-7-2

329000.007-02













1

1

Блок детектирования БД-7-3

329000.007-03





1







1



Блок детектирования БД-7-3Д

329000.007-23







1







1

Экран

460456.143

1

1

1

1

2

2

2

2

Экран

460456.163



1



1



1



1

Основание

460121.040

1



1



2

1

2

1

Основание

460121.042



1



1



1



1

РЭ на БД-6

329000.006 РЭ

1

1





1

1





РЭ на БД-7

329000.007 РЭ





1

1





1

1

Паспорт на  БД-6-…

329000.006 ПС

1

1





2

2





Паспорт на  БД-7-…

329000.007 ПС





1

1





2

2

Блок  БОИ-3

843809.005

1

1

1

1

1

1

1

1

ТО и ИЭ на БОИ-3

843809.005 ТО

1

1

1

1

1

1

1

1

Паспорт на  БОИ-3

843809.005 ПС

1

1

1

1

1

1

1

1

Блок питания БП-2

460423.010

1

1

1

1

1

1

1

1

Паспорт на БП-2

460423.010 ПС

1

1

1

1

1

1

1

1

ТО и ИЭ на БПУ-1КМ

407729.009 ТО

1

1

1

1

1

1

1

1

Паспорт на БПУ-1КМ

407729.009 ПС

1

1

1

1

1

1

1

1

Кассета типа СН-1
или СН-2

180000.002
180000.003

1

1

1

1









Кассета типа СА

180000.004









1

1

1

1

Примеры базовых решений

Для задач сигнализации уровня заполнения емкостей и загрузки бункеров применяются различные варианты решений:

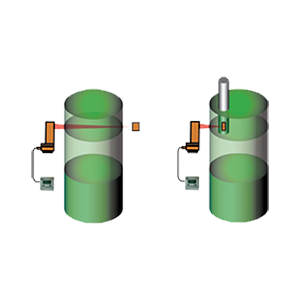

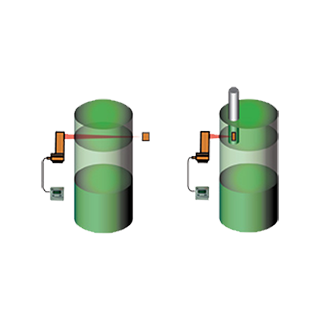

  • Классический вариант. Излучатель и Блок Детектирования (БД) размещаются на противоположных (по диаметру или хорде) сторонах контролируемой ёмкости. При изменении уровня контролируемого материала изменяется поток регистрируемого излучения за счёт экранирования.
  • Вариант с двумя БД. Применяется для резервуаров больших диаметров (если расстояние между БД и излучателем более 5 м) или при переменных во времени радиационных свойствах контролируемого материала или фонового излучения. Для решения этой задачи применяются модификации 11- 16, 21 и 22 в соответствии с таблицей модификаций.
    ​Решение основано на сравнении данных по регистрации плотности потока гамма-излучения излучателя натрий-22 двумя блоками детектирования:
    • БД-1, БД-3 или БПУ-1К - регистрирует излучение проходящее через контролируемую емкость. Геометрия расположения блока детектирований и излучателя как и в решении с одним блоком детектирования.
    • БД-2 - регистрирует неослабленное излучение в строго противоположном (относительно излучателя) направлении​

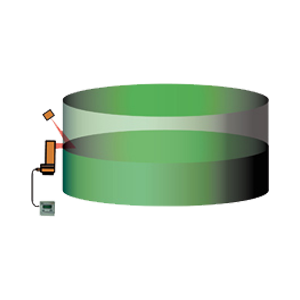

  • Отражательный вариант. Излучатель и БД размещаются с одной стороны контролируемой ёмкости. При изменении уровня контролируемого материала изменяется поток регистрируемого излучения за счёт обратного рассеяния. Для решения этой задачи применяются модификации 1, 2, 5, 6, 17 и 18 в соответствии с таблицей модификаций
