БАРС-322МИ уровнемеры радиолокационные радарные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Радиолокационный радарный

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: 1ExdIIBT4

Описание

Радарные уровнемеры БАРС-322МИ предназначены для непрерывного бесконтактного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка) сред, контроля и световой сигнализации заданных положений текущего уровня или текущего объема в технологических и товарных резервуарах, бункерах, танках и т.п. стационарных установках, в том числе и в емкостях, находящихся под избыточным давлением.

Радарные уровнемеры БАРС-322МИ позволяют отображать измеренное значение на встроенном цифровом индикаторе и осуществлять преобразование измеренного значения в токовый сигнал и цифровой кодовый сигнал RS-485 для последующего обмена информацией с другими аппаратными средствами автоматизированных систем управления (АСУ).

Функциональные возможности:

  • Непрерывное бесконтактное точное измерение текущей дальности от плоскости монтажного фланца радарного уровнемера до поверхности контролируемой среды и преобразование ее в значение текущего уровня, свободного пространства (расстояния от максимального положения уровня до его текущего положения) или текущего объема с учетом параметров, введенных пользователем в режиме настройки.
  • Преобразование значения текущей дальности от плоскости монтажного фланца радарного уровнемера до поверхности контролируемой среды в выходной цифровой (кодовый) сигнал, преобразование значения текущего уровня, свободного пространства или текущего объема контролируемой среды в выходные сигналы: непрерывный токовый, дискретный (контакты реле) и цифровой (кодовый RS-485).
  • Отображение результатов измерений текущего уровня на встроенном цифровом индикаторе: текущего расстояния до поверхности контролируемой среды – в натуральных единицах измерения, текущего уровня – в натуральных или относительных единицах измерения, свободного пространства – в натуральных или относительных единицах измерения, текущего объема – в относительных единицах измерения.
  • Релейная и световая сигнализация двух независимых положений текущего уровня, свободного пространства или текущего объема контролируемой среды, задаваемых пользователем.
  • Идентификация устройства измерения при работе в составе АСУ.
  • Автодиагностика и сигнализация отказов.

Преимущества  уровнемеров БАРС-322МИ:

  • Высокая надежность работы радарного уровнемера независимо от воздействия дестабилизирующих факторов (широкий диапазон температур, наличие испарений, агрессивный характер, конденсация водяного пара).
  • Возможность использования прибора во взрывоопасных зонах.
  • Возможность местного контроля результатов измерений на встроенном цифровом индикаторе.
  • Наличие интерфейсного выхода RS-485.
  • Наличие двух встроенных реле.
  • Низкое (24В) напряжение питания прибора и малое энергопотребление.
  • Защита от перенапряжений и грозоразрядов по цепи питания и интерфейсного выхода.
  • Вибропрочное исполнение.
  • Самодиагностика и сигнализация внутреннего температурного режима, отказов модуля СВЧ и микропроцессорной части.
  • Возможность демонтажа прибора без разгерметизации резервуара.

Конструктивные особенности БАРС-322МИ

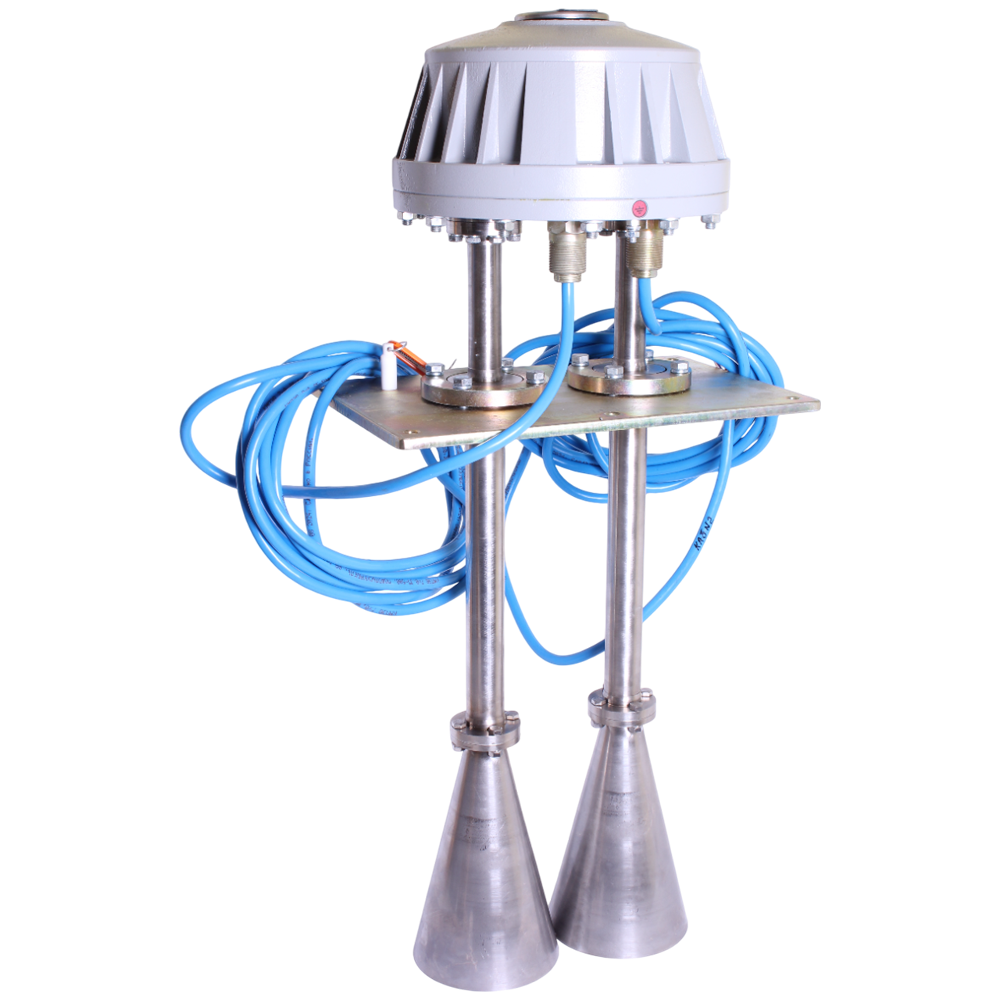

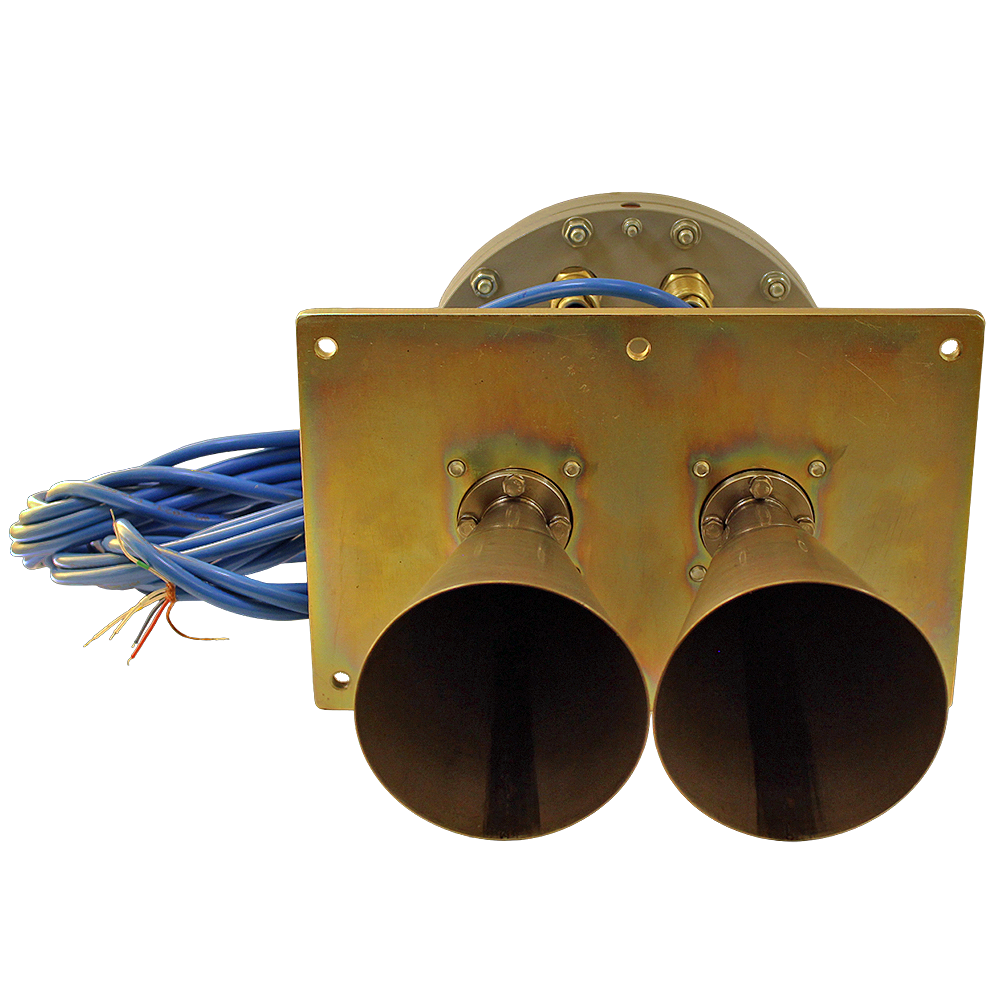

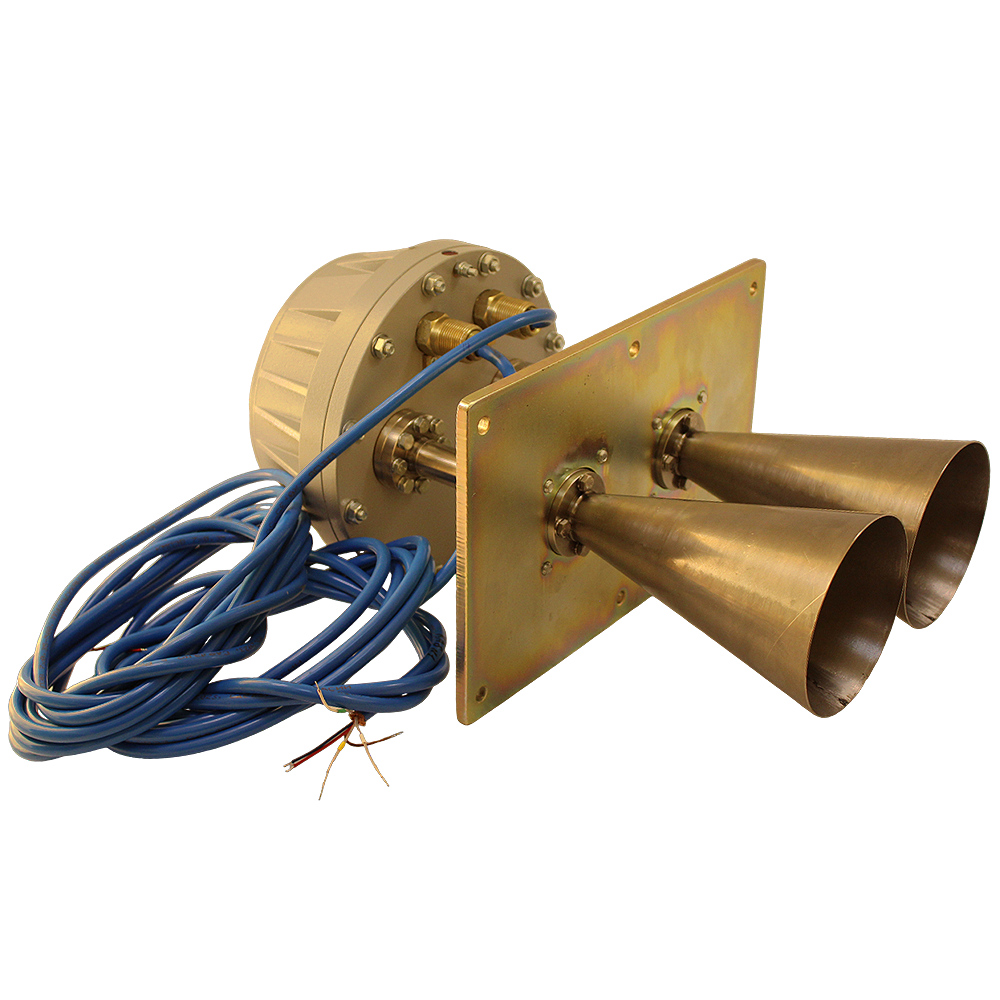

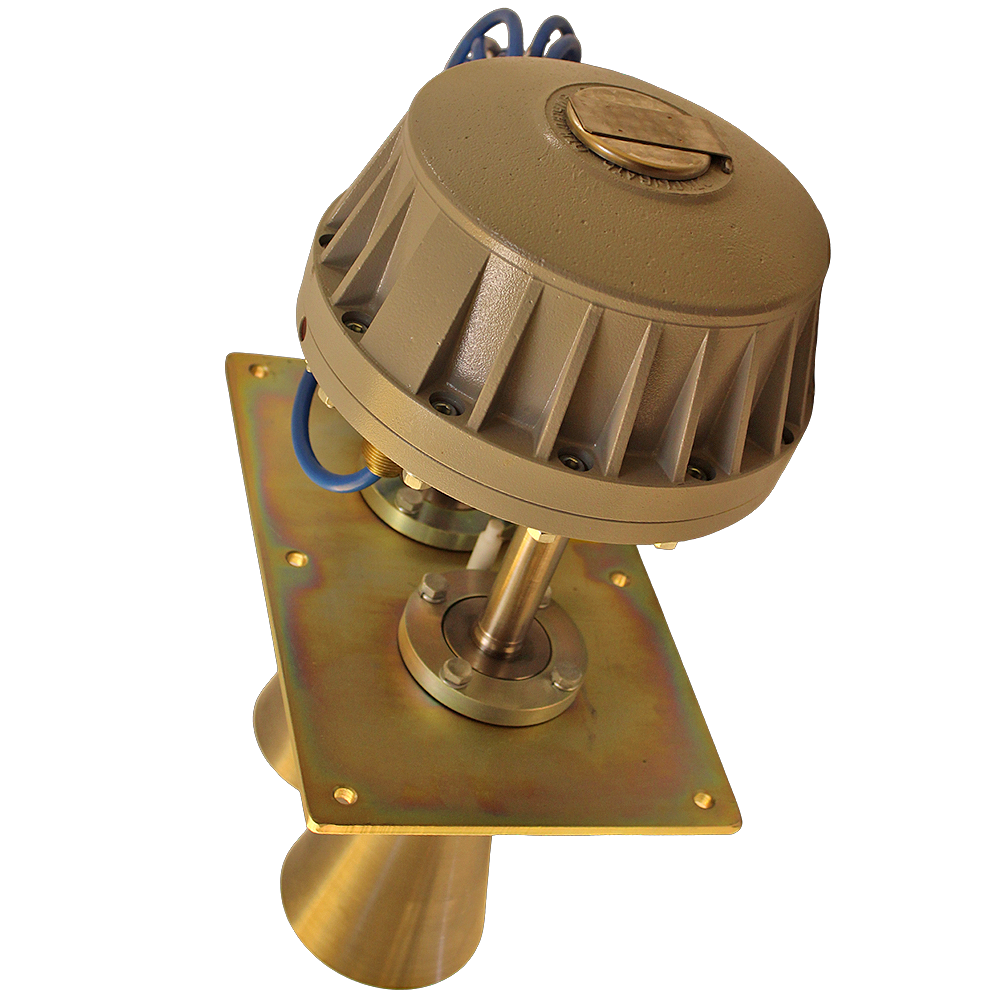

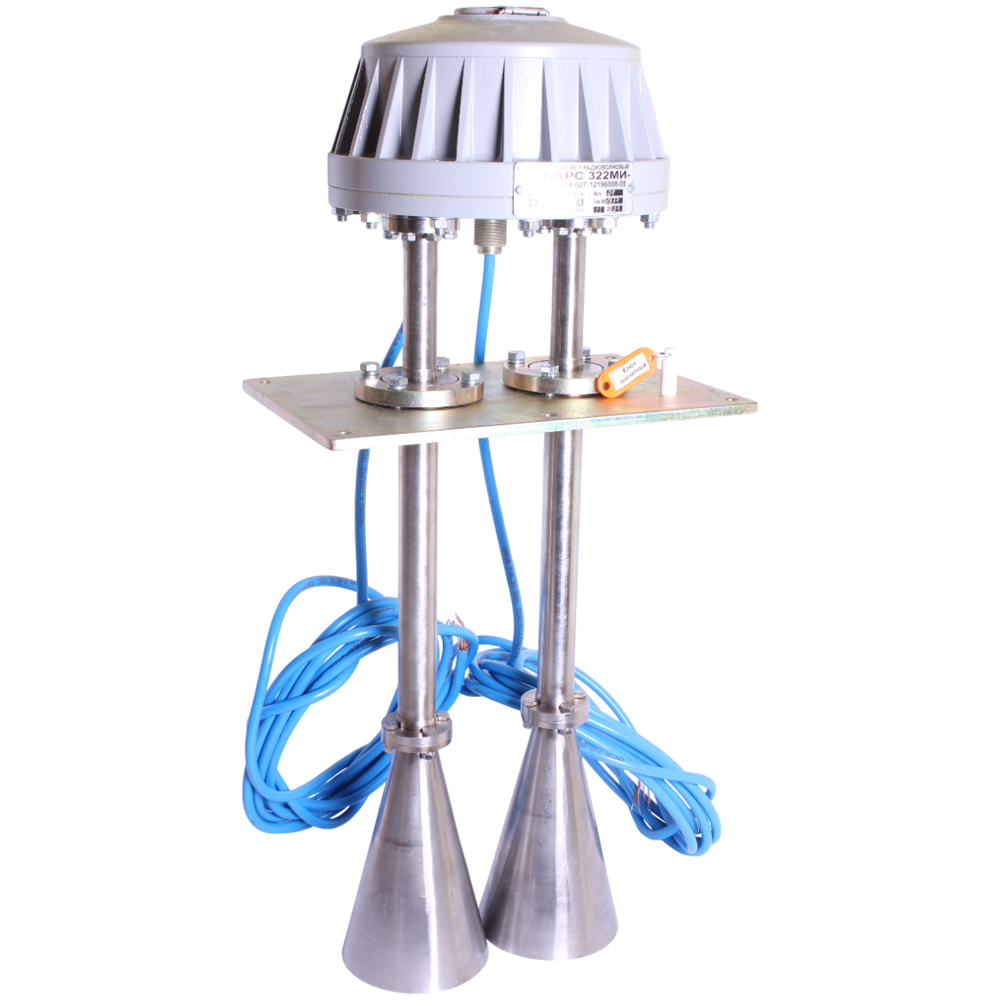

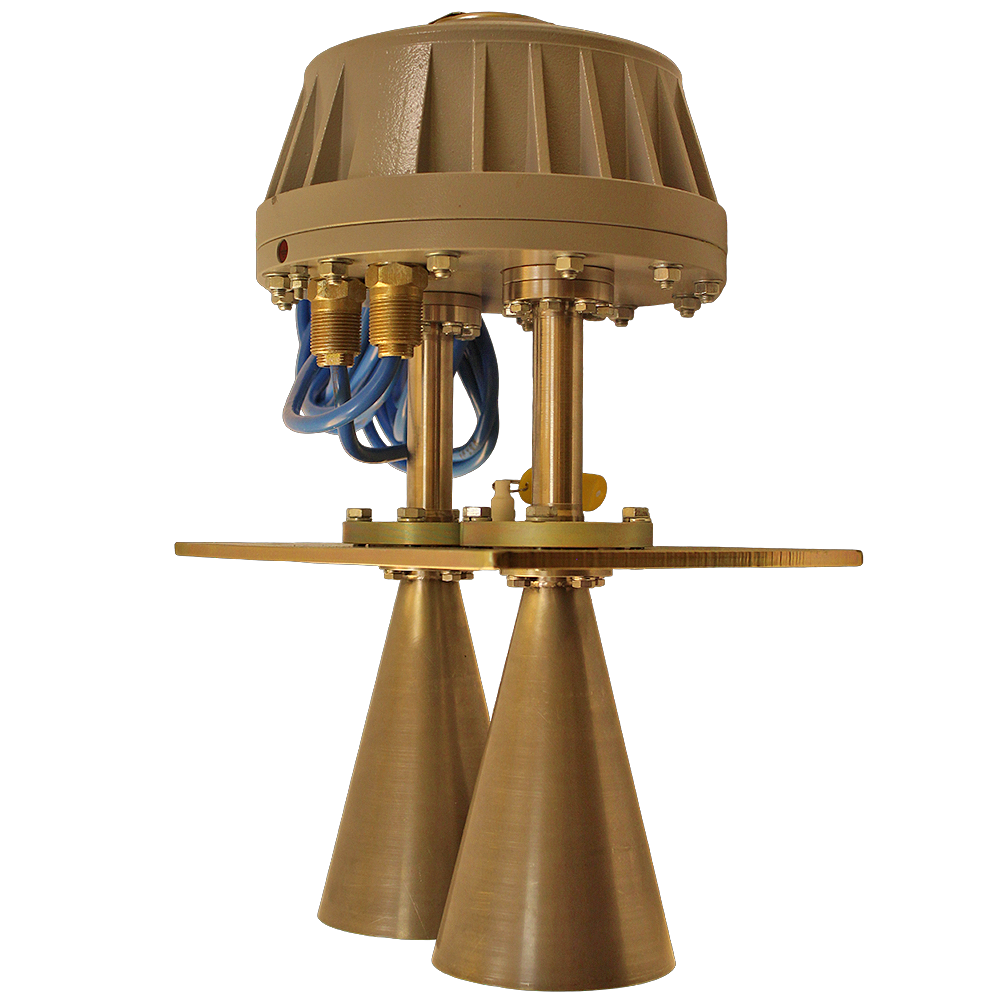

Приборы БАРС-322МИ конструктивно состоят из блока обработки и механически соединенной с ним антенно-волноводной системы (АВС). Блок обработки представляет собой взрывонепроницаемую оболочку из алюминиевого сплава, внутри которой размещены все электронные узлы и блоки прибора. АВС включает приемопередающую антенну и соединительную волноводную секцию. Детали АВС, непосредственно контактирующие с атмосферой резервуара, выполнены из материалов, стойких к химическим воздействиям – нержавеющей стали и фторопласта. Для установки радарного уровнемера на фланце патрубка рабочего резервуара служит монтажный фланец, прикрепленный к АВС.

Конструкция приборов позволяет при необходимости осуществлять отсоединение и замену блока обработки без демонтажа антенно-волноводной системы, т.е. без разгерметизации резервуара.

Принцип работы
Радарные уровнемеры БАРС-322МИ излучают радиоволны с периодически меняющейся частотой в направлении поверхности контролируемой среды. Отраженная от поверхности контролируемой среды радиоволна попадает в приемник радиоволнового уровнемера. В результате взаимодействия излученного сигнала и сигнала, отраженного поверхностью контролируемой среды, в приемнике уровнемеров выделяется сигнал с частотой, пропорциональной дальности до поверхности. Этот сигнал обрабатывается по специальному алгоритму микропроцессором, с помощью которого происходит вычисление дальности до контролируемой среды, преобразование ее в текущий уровень или текущий объем и отображение его значения на встроенном цифровом индикаторе.

Одновременно текущий уровень или текущий объем преобразуется в цифровой сигнал на интерфейсном выходе и в сигнал токового выхода, которые могут использоваться для передачи информации в ЭВМ или вторичный преобразователь для дистанционной индикации результата измерения.

Радарные уровнемеры БАРС-322МИ предусматривают эксплуатацию совместно с внешними устройствами:

Уровнемеры БАРС-341И могут быть объединены в локальную сеть с интерфейсом RS485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.

Технические характеристики

Диапазоны измерений До 30 м
Основная погрешность ±50 мм
Выходные сигналы RS485, Релейный, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА
Температура контролируемой среды -40...+100°С
Давление контролируемой среды До 1,6 МПа
Материалы изготовления Нержавеющая сталь, фторопласт
Исполнение по степени защиты IP65
Питание =24 В

Структура обозначения, пример заказа

БАРС-322М
И
05

Варианты исполнений прибора: 01..07

Взрывозащита: вид взрывозащиты-искробезопастная электрическая цепь

Наименование модели

Варианты исполнений

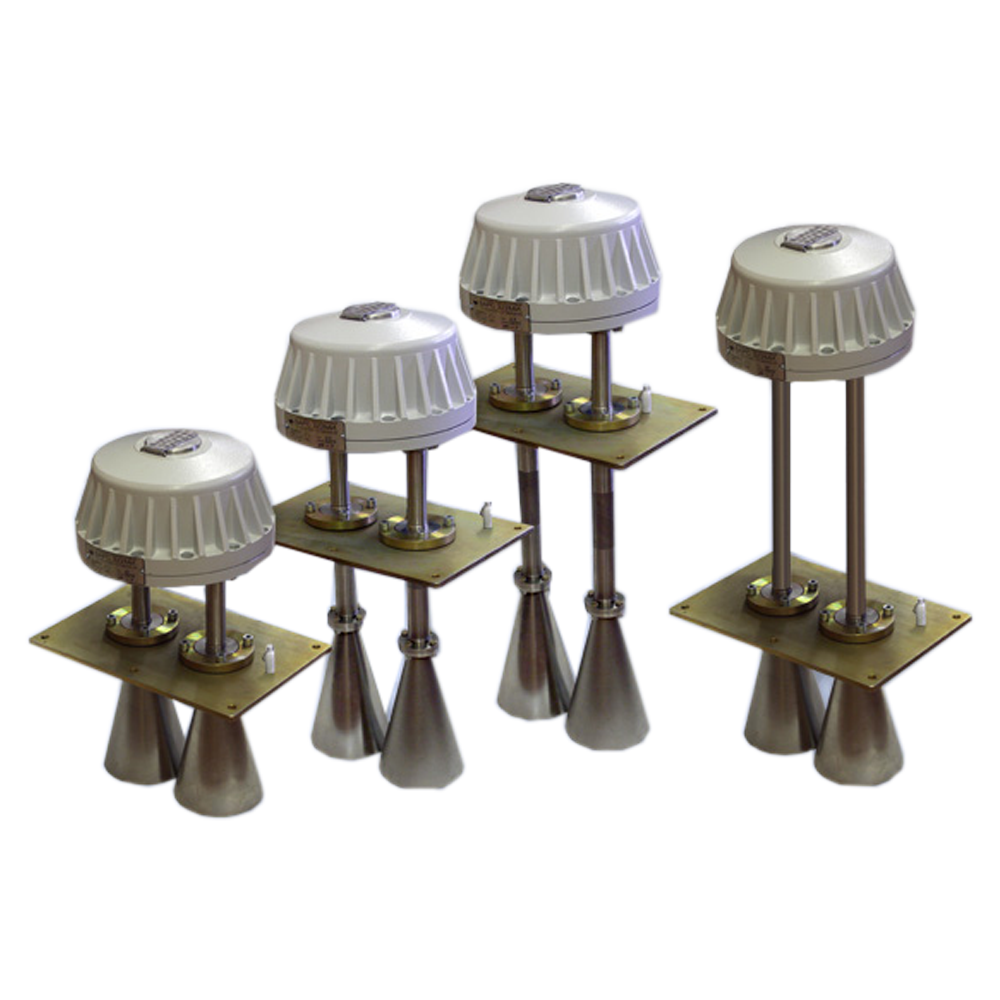

Для обеспечения стабильной работы на средах с широким диапазоном значений диэлектрической проницаемости (коэффициента отражения от поверхности), в условиях разнообразия технологических процессов и резервуаров с различными геометрическими размерами, радарные уровнемеры имеют ряд конструктивных исполнений, отличающихся наличием дополнительного усилителя принимаемого сигнала и возможностью варьировать тип и размеры АВС.

Стандартный комплект поставки

  • Преобразователь уровня радиоволновый БАРС-322МИ.
  • Руководство по эксплуатации.
  • Магнитный ключ.
  • Программное обеспечение.
