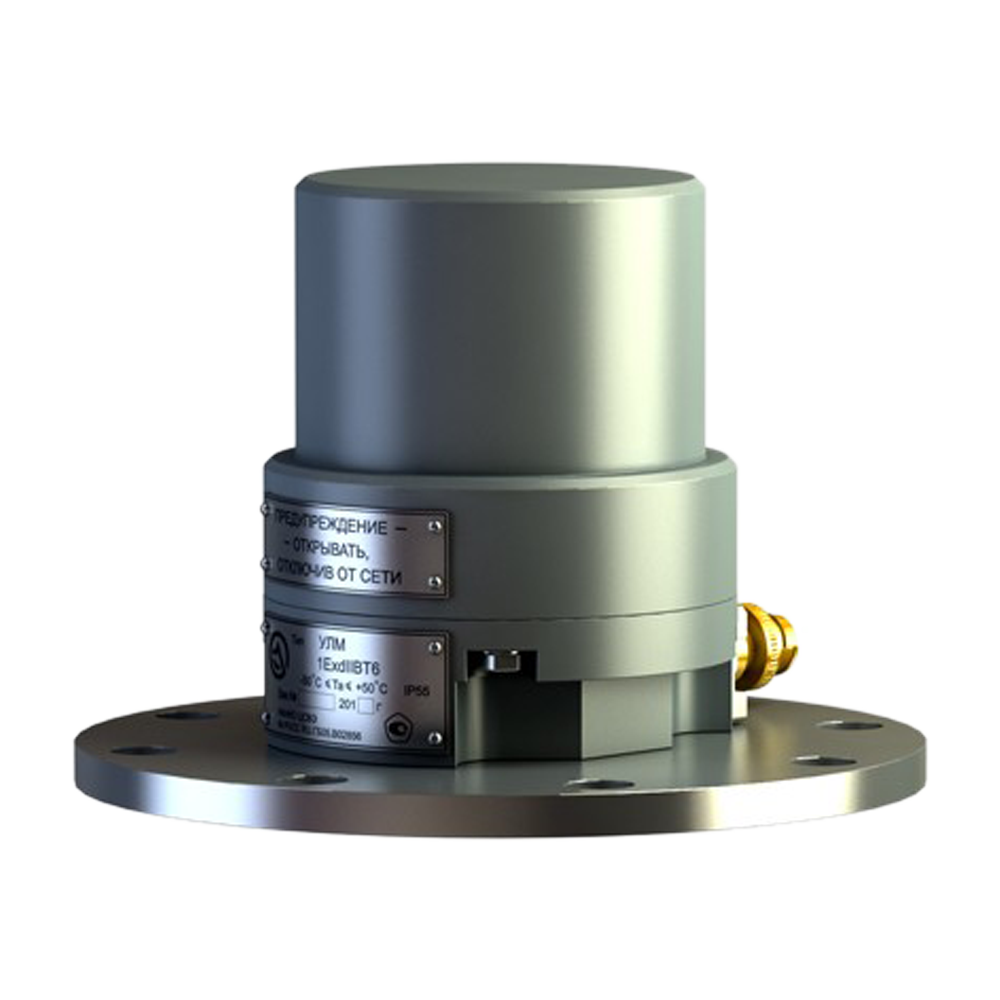

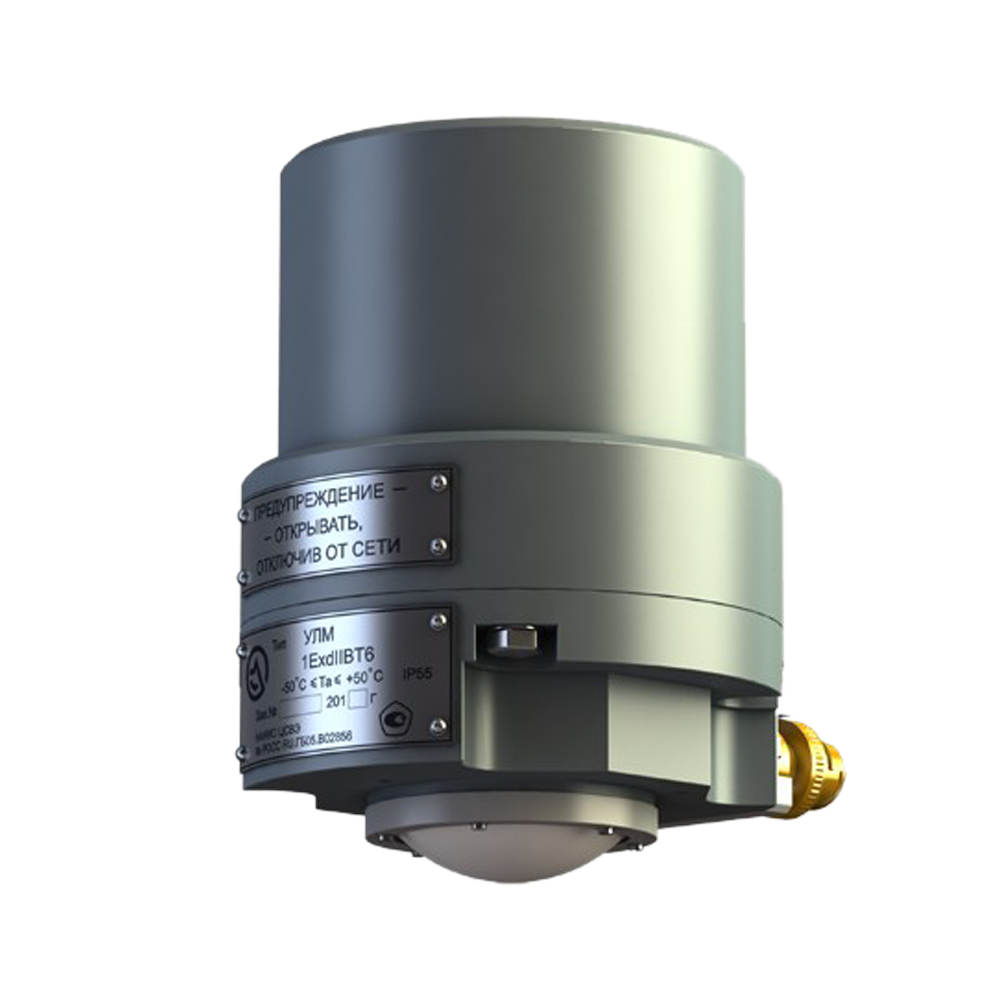

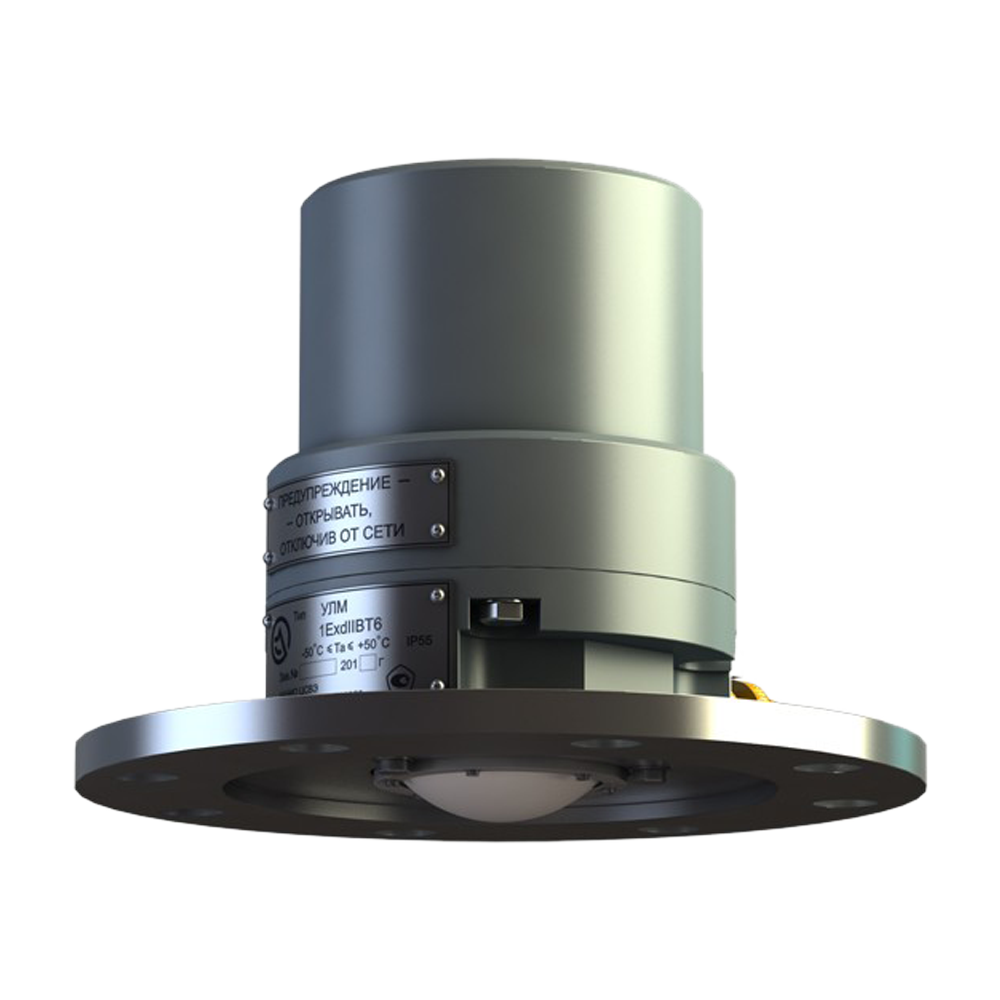

УЛМ-11А1 уровнемеры радарные бесконтактные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Радиолокационный радарный

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: 1ExdIIBT6

Описание

Бесконтактные радарные уровнемеры УЛМ-11А1 предназначены для измерения уровня жидких, вязких и сыпучих продуктов (нефть и нефтепродукты, сжиженный газ, битум, различные смолы и пасты, спирт, клеи, зерно, уголь, полимеры, различные жидкие и сыпучие компоненты химической промышленности и прочее) в направляющих трубах и закрытых резервуарах.

Области применения.
Уровнемеры УЛМ-11А1
используют для измерения уровня кислоты (серной, соляной, азотной, плавиковой и т.д.), щелочи, воды, различных растворов, химикатов, нефти, темных и светлых нефтепродуктов, мазута, битума, спирта, газового конденсата, цемента, руды, щебня, песка, угля, угольной пыли, щепы, древесной шлифпыли, сажи (технического углерода) и т.д.

Преимущества:

  • Взрывозащищенное исполнение.
  • Надежное измерение уровня жидких продуктов и сыпучих материалов.
  • Бесконтактное измерение уровня агрессивных продуктов.
  • Оптимальное соотношение цена/точность измерения.
  • Имеется исполнение для измерения уровня в автоцистернах.
  • Имеется исполнение для измерения уровня в направляющих трубах.

Принцип действия
Работа уровнемера основана на принципе радиолокации в миллиметровом диапазоне радиоволн. Частотно-модулированный сигнал излучается антенной датчика уровнемера, отражается от поверхности продукта и вновь попадает в антенну уровнемера.

По времени задержки принятого сигнала относительно излученного микропроцессорная система обработки сигнала определяет расстояние от уровнемера до поверхности продукта и с учетом высоты резервуара – уровень продукта.

Датчики уровнемера не содержат движущиеся части и не контактируют с продуктом и внутренним объемом резервуара, поэтому уровнемер обладает повышенной надежностью и долговечностью.

Технические характеристики

Диапазоны измерений 0,6...30 м
Основная погрешность Максимальная погрешность измерения уровня ±3мм (абсолютная)
Выходные сигналы RS485, Токовый 4-20 мА
Температура контролируемой среды не ограничена
Материалы изготовления Нержавеющая сталь, фторопласт-4 (PTFE)
Исполнение по степени защиты IP65
Питание =24 В, ~220 В
