РН2Г, РУ2Г "ТЕХПРИБОР" рулетки измерительные с грузом 2 класса точности

Скачать PDF

Тип: Переносной

Режим работы: Периодические замеры

Принцип действия: Визуальный

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Описание

Рулетки измерительные металлические РН2Г, РУ2Г 2 класса точности предназначены для измерений линейных размеров путем непосредственного сравнения со шкалой рулетки.

Описание средства измерений

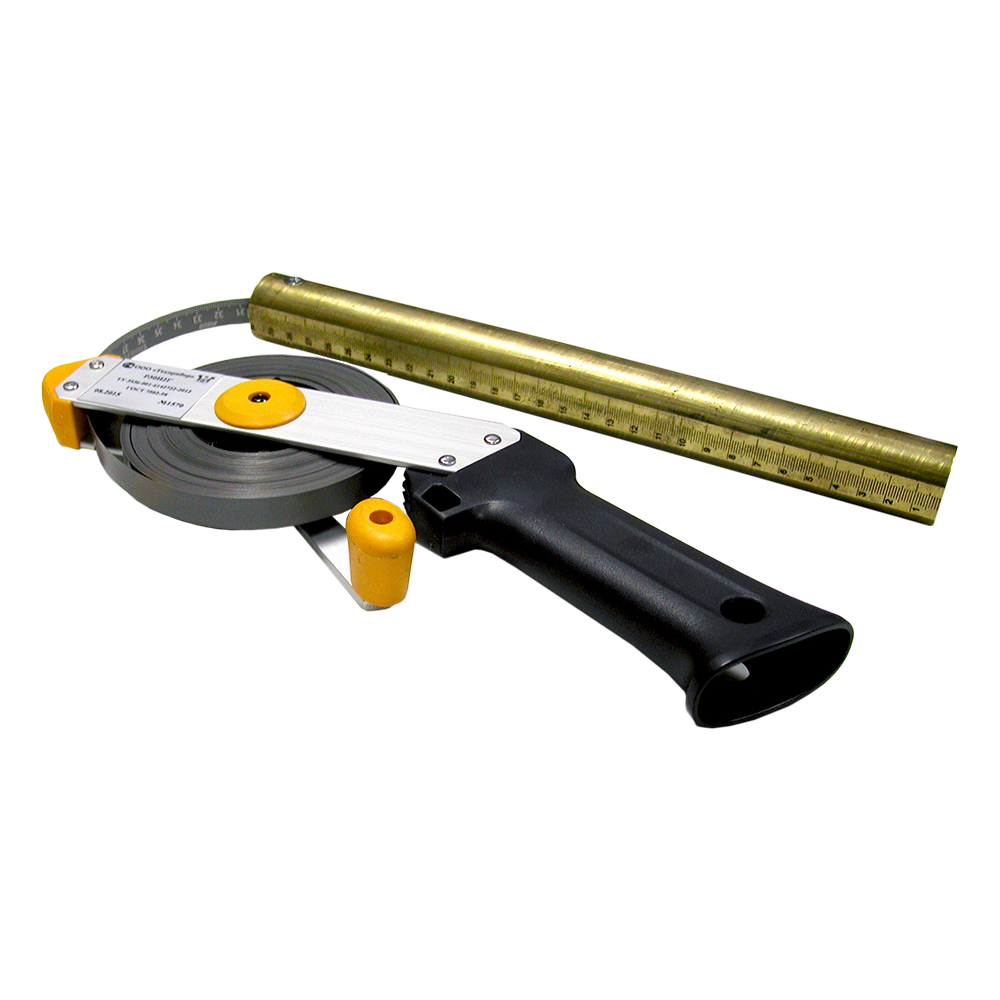

Принцип действия - механический. Рулетки РН2Г, РУ2Г состоят из измерительной ленты и корпуса. Измерительная лента может быть заключена в открытый корпус с ручкой, где наматывание и сматывание измерительной ленты осуществляется при помощи рукоятки. Измерительные ленты изготовлены из углеродистой или нержавеющей стали и имеют защитное антикоррозионное покрытие: для углеродистой стали - эмалевое покрытие, для нержавеющей стали - лаковое покрытие.

На шкалы рулеток РН2Г, РУ2Г с грузом 2 класса точности нанесены миллиметровые, сантиметровые и метровые интервалы. Вытяжной конец измерительной ленты рулеток снабжен грузом. Груз имеет цилиндрическую форму. На груз нанесены штрихи шкалы и оцифровка, началом шкалы служит нижний торец груза.

Область применения измерительный рулеток РН2Г, РУ2Г "Техприбор"

Рулетки применяются в машиностроении, строительстве и других областях промышленности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Технические характеристики

Диапазоны измерений 0...100 м
Основная погрешность При измерении в интервалах:
Миллиметры: ±0,15 см
Сантиметры - ±0,20 см
Дециметры: ±0,30 см
Материалы изготовления Лента из нержавеющей или углеродистой стали (в соответствие с заказом)
Габариты Р50У2Г, Р50Н2Г: 330х160х40 мм; Р100У2Г, Р100Н2Г: 360х270х50 мм; остальные модификации: 330х100х40 мм
Вес Р5У2Г, Р5Н2Г, Р10У2Г, Р10Н2Г: 0,45 кг; Р20У2Г: 0,60 кг; Р20Н2Г: 0,62 кг; Р30У2Г: 0,79 кг; Р30Н2Г: 0,82 кг; Р50У2Г, Р50Н2Г: 1,22 кг; Р100У2Г, Р100Н2Г: 2,22 кг
Масса груза: 2,0 ±0,1 кг

Структура обозначения, пример заказа

Р
20
Н
2
Г

С грузом

Второй класс точности

Материал измерительной ленты:
Н - нержавеющая сталь
У - углеродистая сталь

Номинальная длина шкалы рулетки, м

Рулетка

Варианты исполнений

Модификации, отличающиеся друг от друга номинальной длиной ленты, конструктивным исполнением, габаритными размерами и массой:

  • Р5У2Г
  • Р5Н2Г
  • Р10У2Г
  • Р10Н2Г
  • Р20У2Г
  • Р20Н2Г
  • Р30У2Г
  • Р30Н2Г
  • Р50У2Г
  • Р50Н2Г
  • Р100У2Г
  • Р100Н2Г

Стандартный комплект поставки

  • Рулетка измерительная металлическая 2 класса точности.
  • Груз.
  • Руководство по эксплуатации.
