РНГ "ОПИКА" рулетки измерительные с грузом 2 и 3 классов точности

Скачать PDF

Тип: Переносной

Режим работы: Периодические замеры

Принцип действия: Визуальный

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 6 540,00 - 16 638,00 руб.

Описание

Рулетки РНГ предназначены для измерения уровня жидкостей в транспортных и стационарных емкостях, оснащены грузом и лентой из нержавеющей стали.

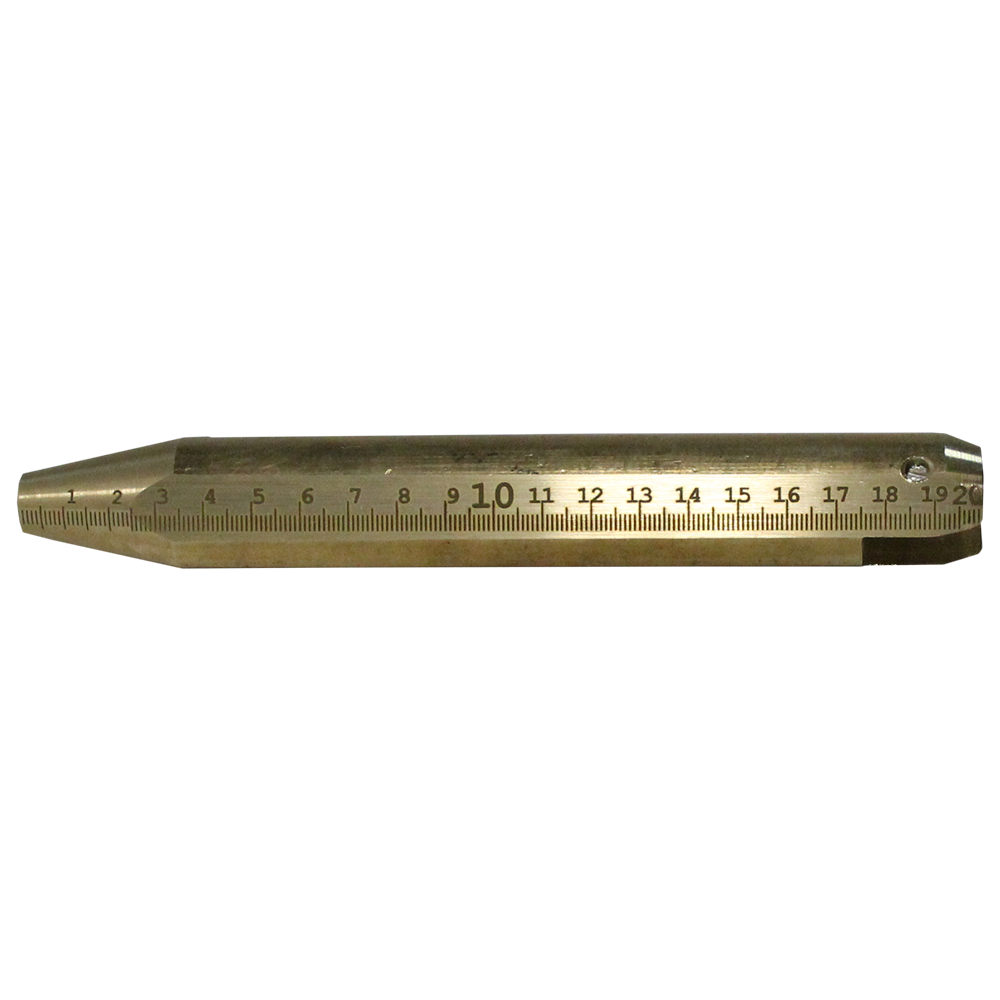

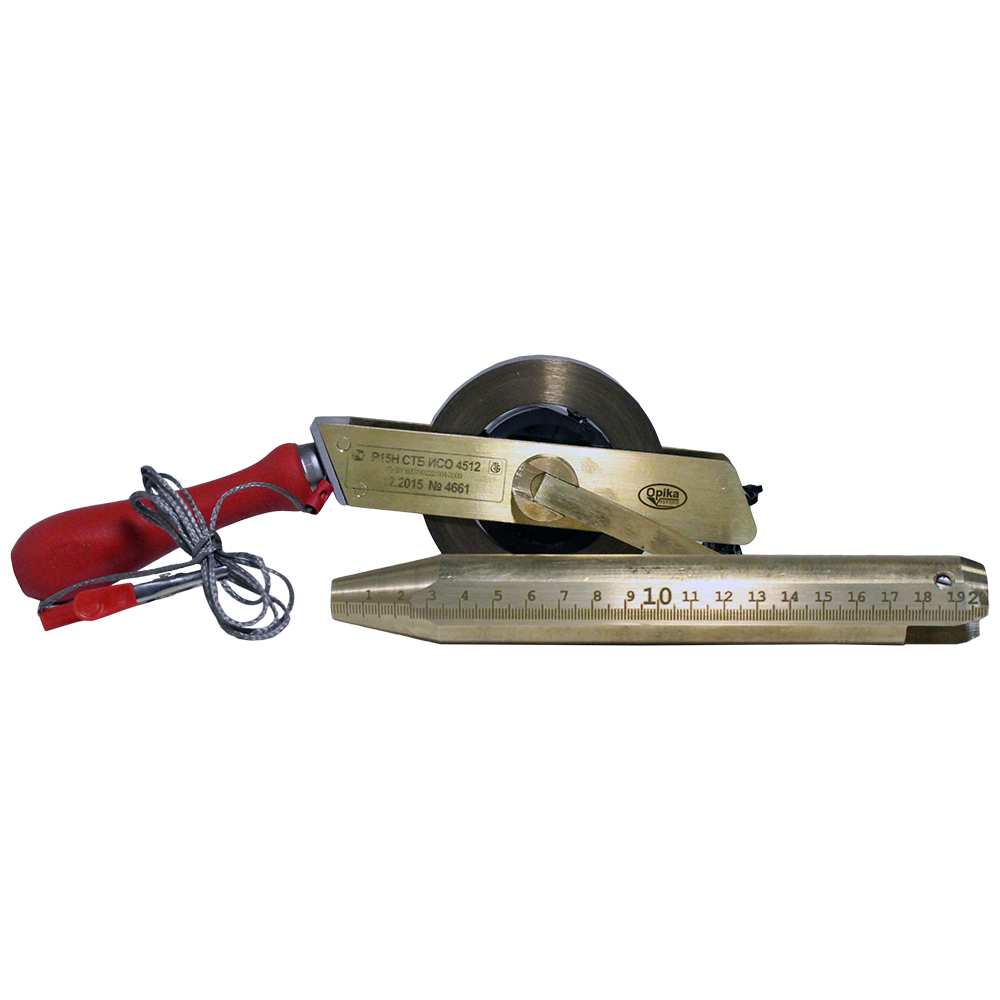

В зависимости от заказа рулетки РНГ изготавливаются со шкалами номинальной длиной 5, 10, 15, 20, 30, 50 метров, и поставляются с грузом весом 860 грамм или 2 кг. Также возможно исполнение рулеток для измерения уровня агрессивных жидкостей. Груз таких рулеток изготавливается полностью из нержавеющей стали, стойкой к воздействию агрессивных жидкостей.

Рулетки изготавливаются со шкалами номинальной длины 5, 10, 15, 20, 30, 50 метров.

По классу точности рулетки РНГ изготавливаются в двух исполнениях: 2-го класса точности и 3-го класса точности.

Конструкция рулеток РНГ

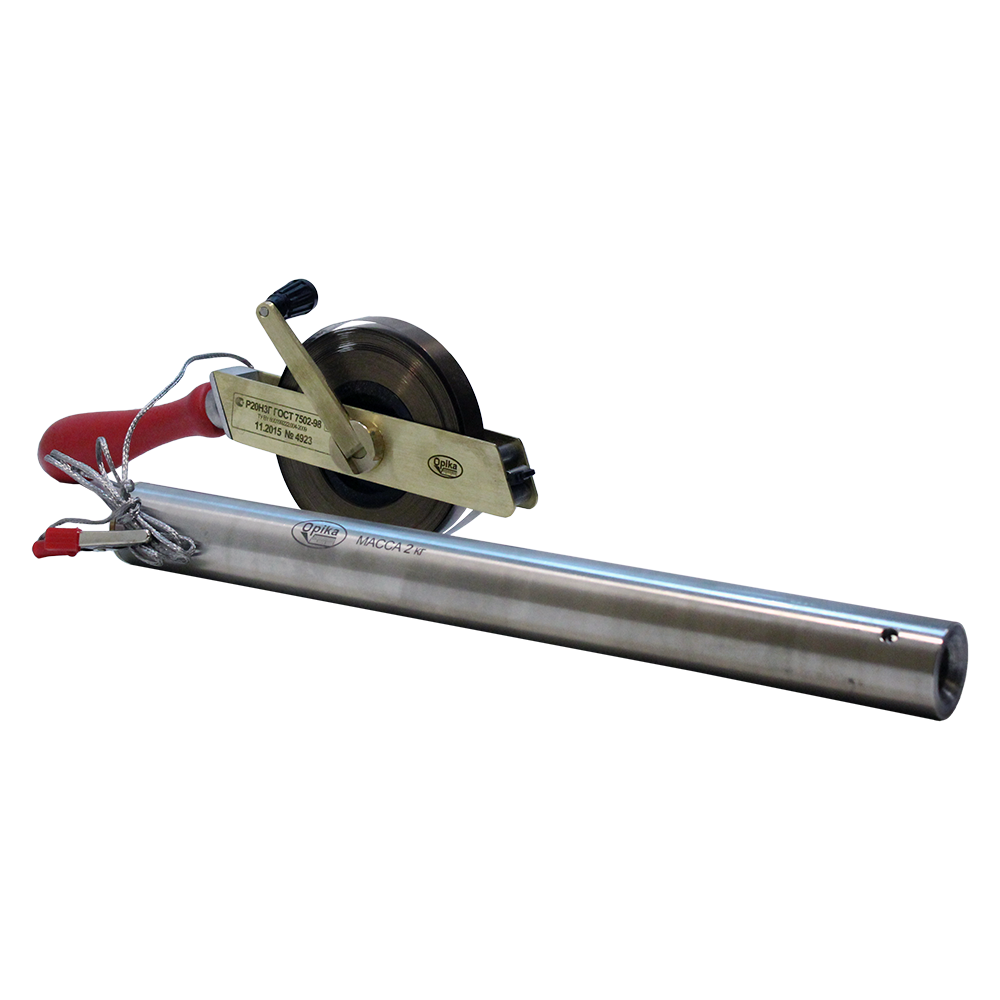

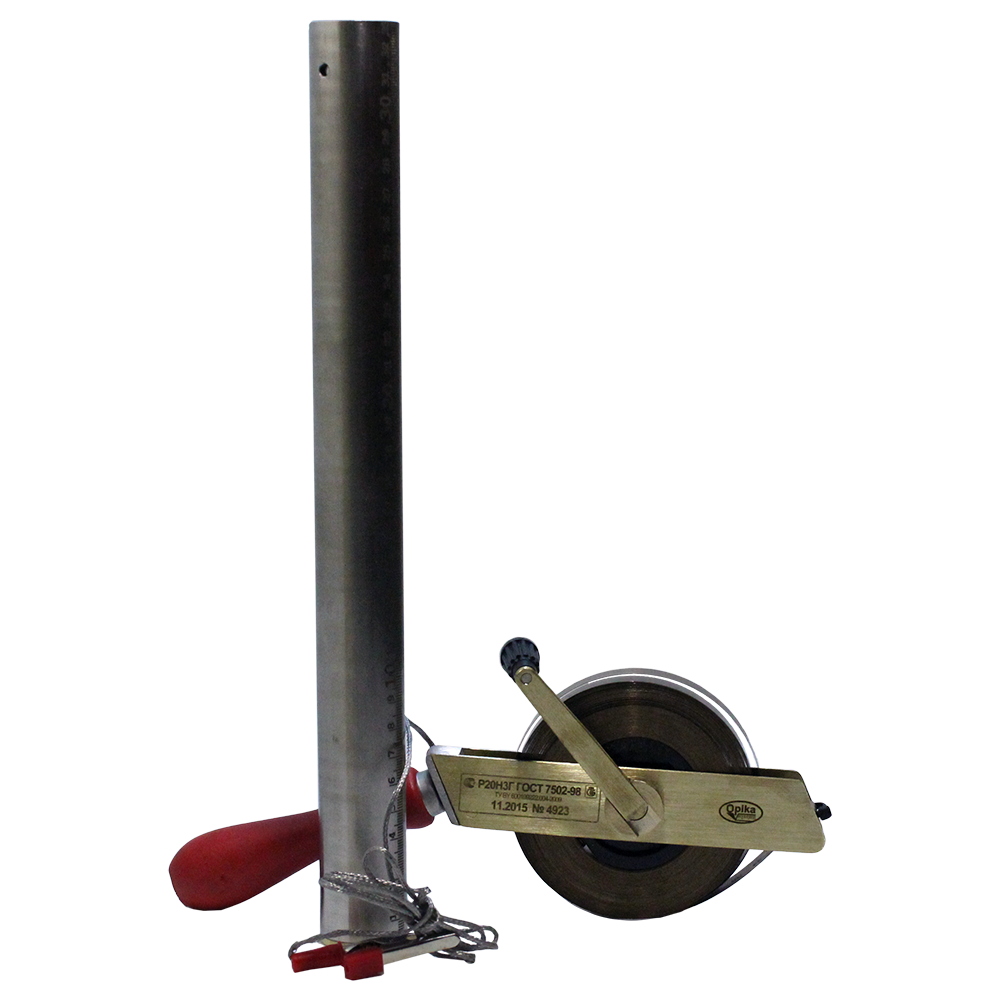

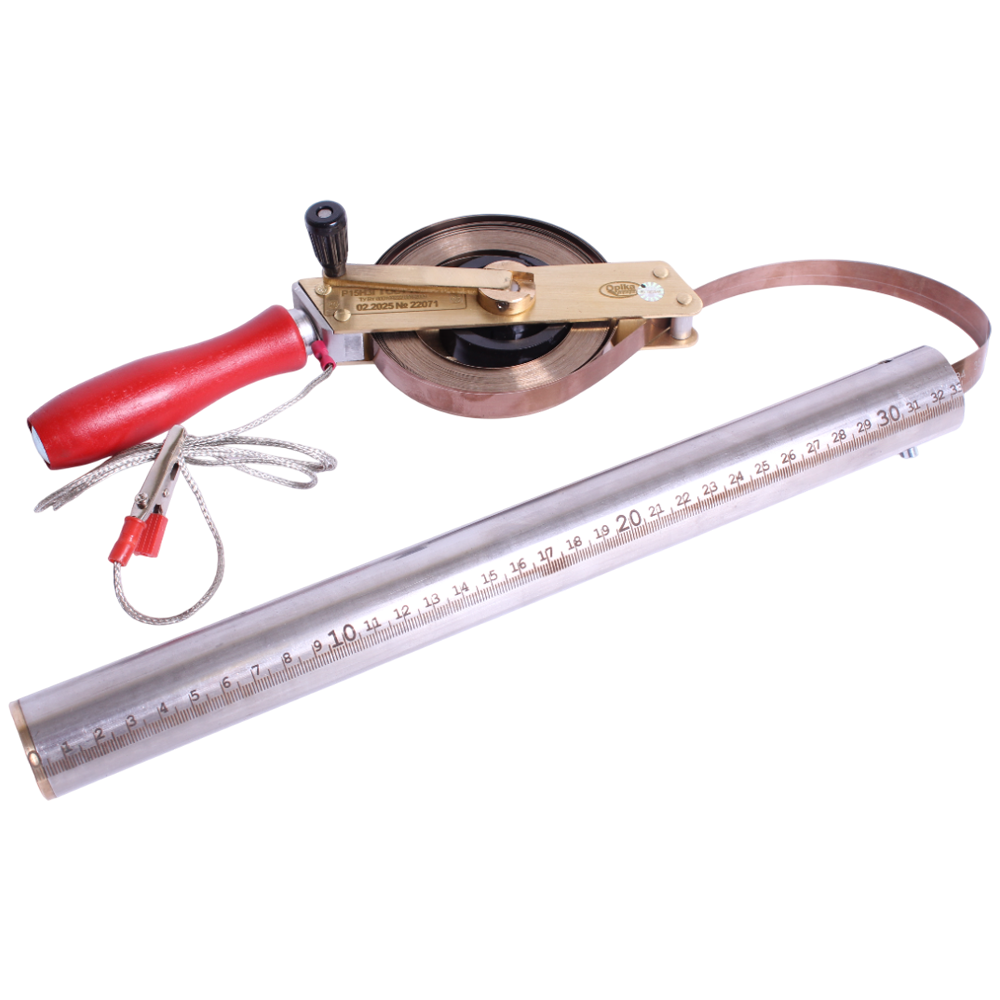

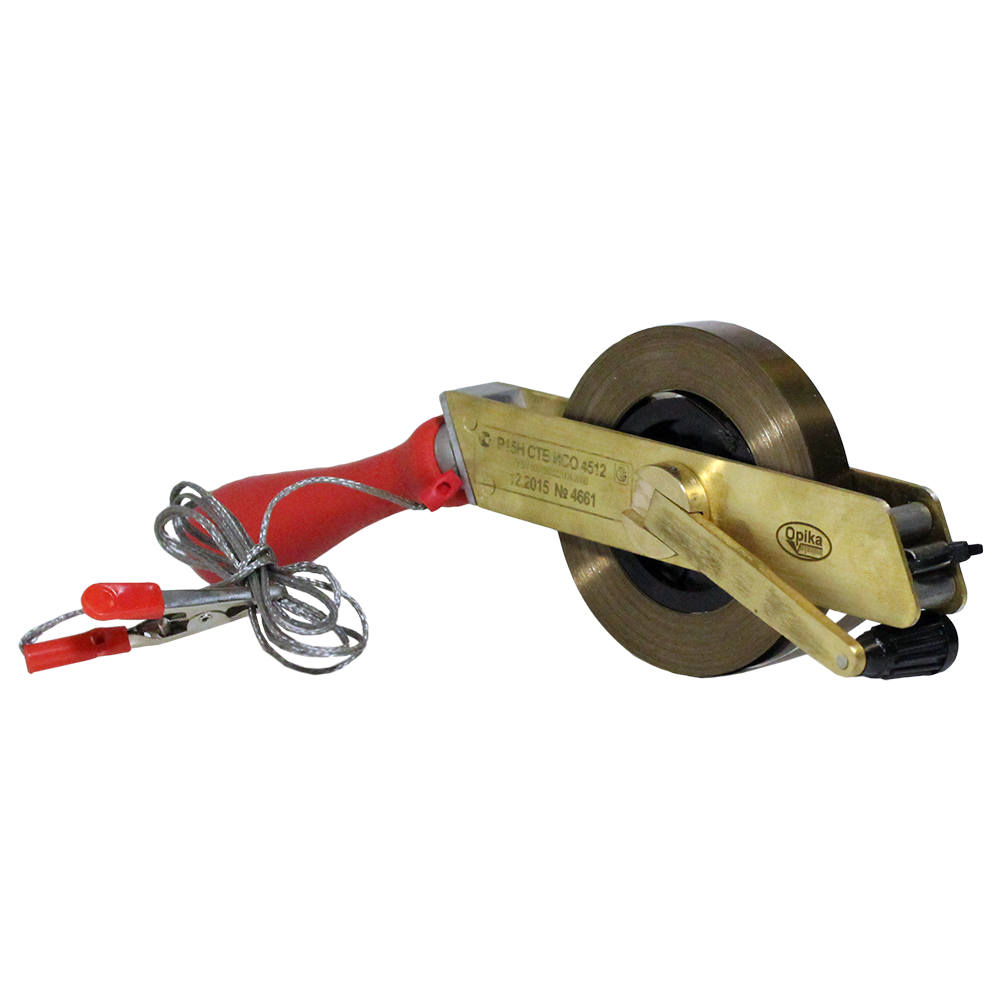

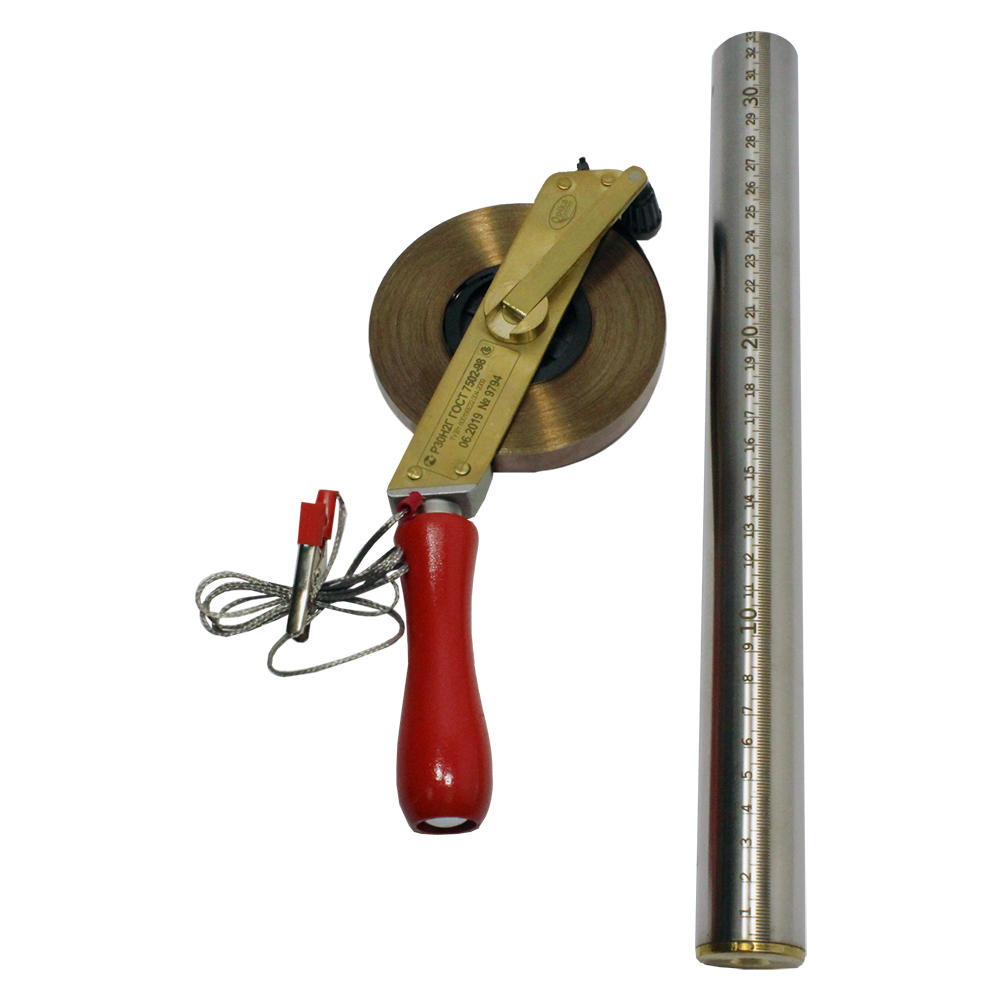

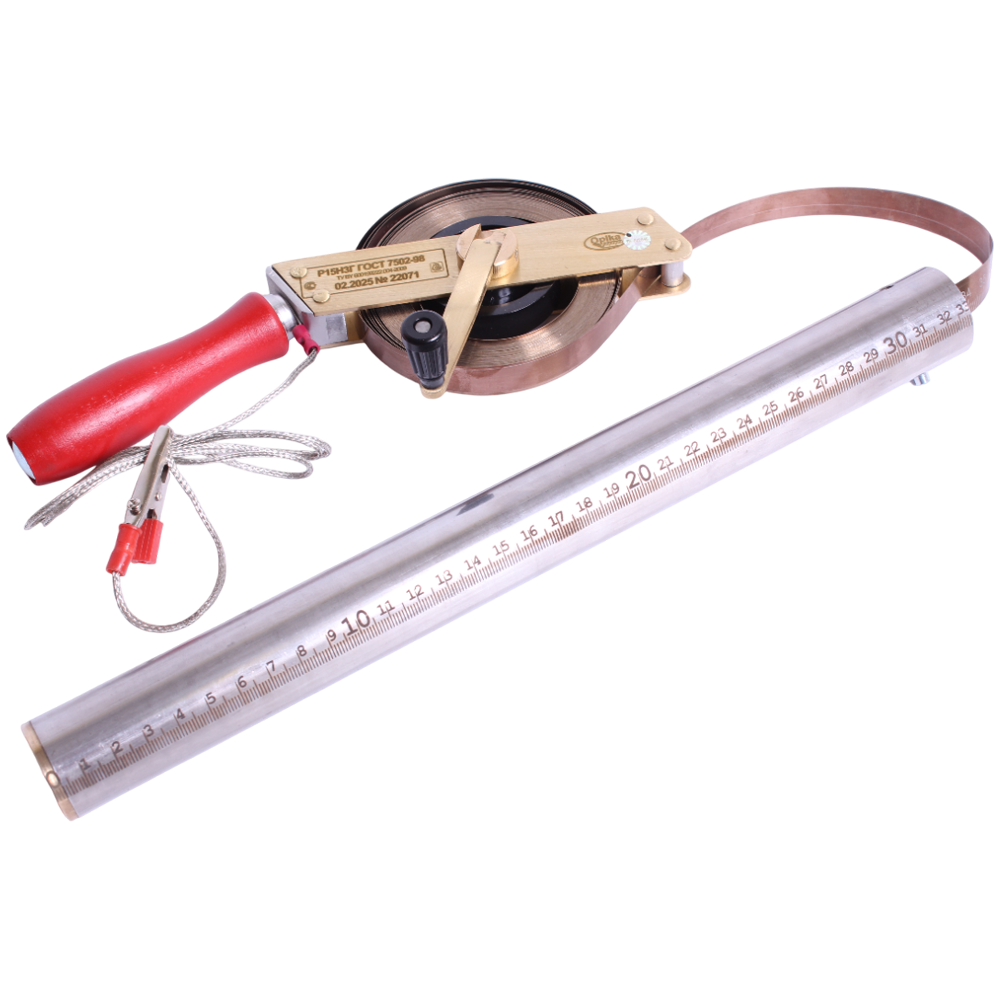

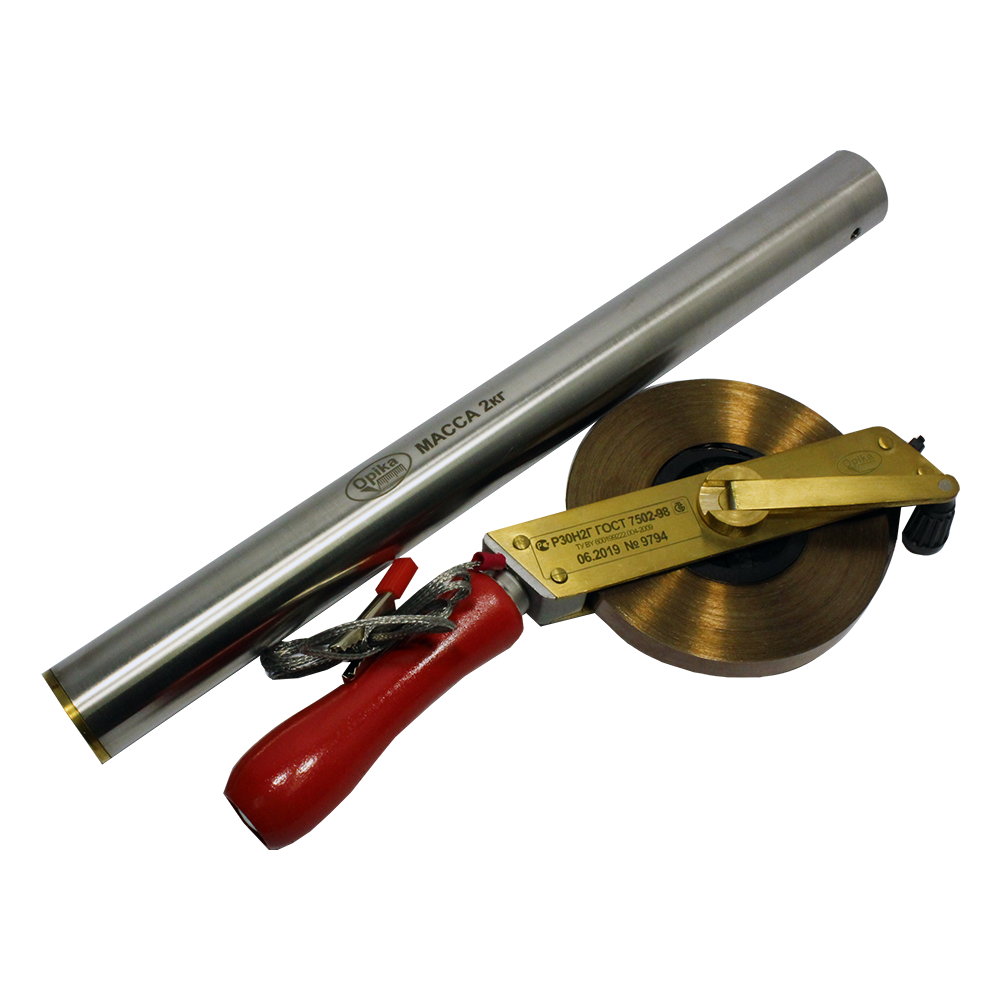

Рулетки РНГ "ОПИКА" состоят из корпуса, измерительной ленты и груза. Корпус представляет собой каркас из двух скрепленных между собой пластин, между которыми размещен барабан. К оси барабана прикреплена откидная рукоятка, служащая для его вращения и фиксации в пределах одного оборота. На барабан намотана измерительная лента с грузом, прикрепленным к ее вытяжному концу. На поверхности ленты наносится шкала, состоящая из миллиметровых, пятимиллиметровых и сантиметровых отметок. Шкала равномерная, однострочная, с горизонтальным расположением чисел отсчета.

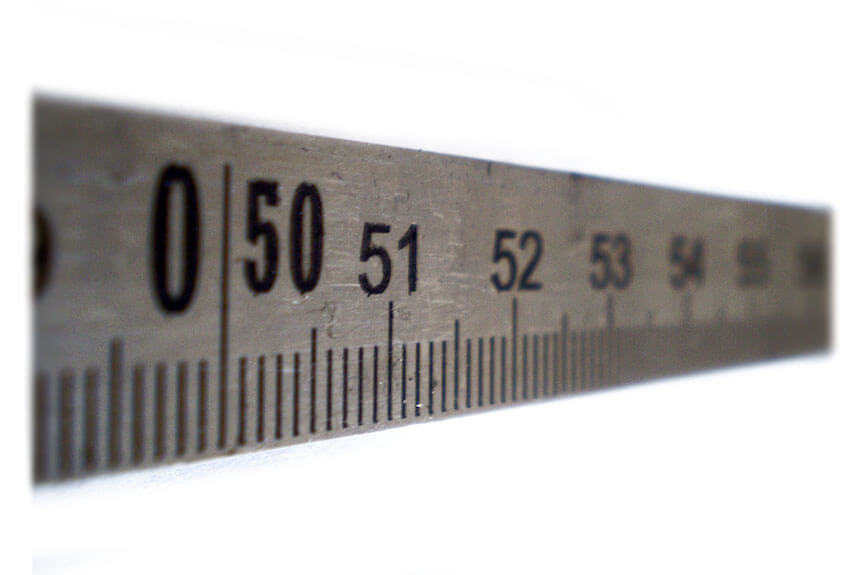

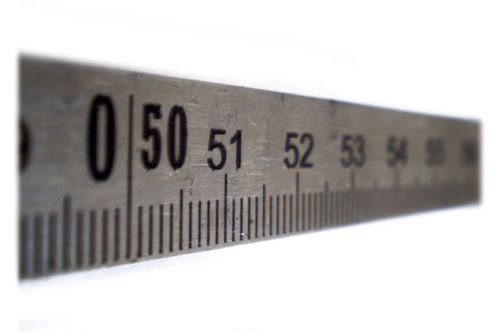

шкала рулетки рнг

Конструктивные преимущества рулеток РНГ:

  • Корпус измерительных рулеток РНГ изготовлен из латуни, что обеспечивает надежность и долговечность конструкции.
  • Выполненная из дерева ручка рулетки удобно ложится в руку и обеспечивает комфортное использование рулетки в холодную погоду.
  • Лента со шкалой сделана из нержавеющей стали. Благодаря особой технологии изготовления, лента обладает высокой гибкостью и прочностью, способна выдержать сильные перегибы.
  • Шкала измерений нанесена на ленту посредством лазера, что обеспечивает стойкость отметок к истиранию.

Номер в Государственном реестре средств измерения Российской Федерации (ГРСИ РФ): 60606-15.

Технические характеристики

Диапазоны измерений До 50 м
Основная погрешность ±0,15 мм; ±0,20 мм; ±0,30 мм; ±0,40 мм
Вес Рулетка: 0,6...1,35 кг; Груз: 1 или 2 кг

Структура обозначения, пример заказа

Р
10
Н
2
Г
А

Исполнение для агрессивных сред

С грузом, прикрепленным к вытяжному кольцу ленты

2-й класс точности

Лента из нержавеющей стали

Номинальная длина шкалы 10 м

Рулетка

Варианты исполнений

Наименование параметра

Модификации рулеток

Р5Н2Г

Р10Н2Г

Р15Н2Г

Р20Н2Г

Р25Н2Г

Р30Н2Г

Р50Н2Г

Р5НЗГ

Р10НЗГ

Р15НЗГ

Р20НЗГ

Р25НЗ

РЗ0НЗГ

Р50НЗГ

Габаритные размеры рулетки, мм, не более:

Длина

260

260

260

260

260

260

260

Ширина

90

100

110

120

130

140

140

Высота

42

42

42

42

42

42

42

Габаритные размеры груза, мм, не более:

Длина

350

Диаметр

35

Длина шкалы, мм, не менее

5000

10000

15000

20000

25000

30000

50000

Цена деления шкалы, мм

1,0

Масса рулетки, кг, не более

0,6

0,75

0,9

1,05

1,20

1,35

1,5

Масса груза, кг

2±0,1 или 0,86 ±0,05

Толщина ленты, мм, не более

0,3

Ширина ленты, мм, не более

15

Стандартный комплект поставки

  • РНГ рулетка измерительная.
  • Груз.
  • Паспорт.

Скачать документацию

РНГ "ОПИКА" рулетки измерительные с грузом 2 и 3 классов точности. Паспорт.
