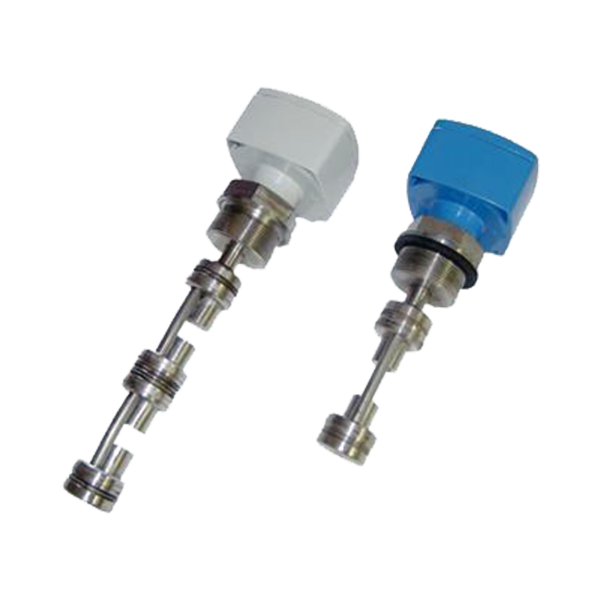

УЗС-М4 сигнализаторы уровня ультразвуковые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Ультразвуковой

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, 1ExiaIIC

Описание

Сигнализаторы уровня ультразвуковые УЗС-М4, далее сигнализаторы, предназначены для контроля уровня жидких, в том числе взрывоопасных некипящих сред, в одной, двух или четы­рех точках в технологических резервуарах, емко­стях, хранилищах различных производств, в том числе на объектах атомной энергетики (ОАЭ).

Ряд сигнализаторов УЗС-М4 позволяет контролировать уровень осажденных механических примесей (песок, глина и т. д.) в различных жидкостях (вода, различные углеводороды).
Сигнализаторы обеспечивают световую инди­кацию достижения жидкостью заданных уровней.
Сигнализаторы состоят из преобразователей первичных - акустических датчиков (далее АД) и преобразователя вто­ричного (далее ВП).
Сигнализаторы не являются средствами изме­рений.

По устойчивости к климатическим воздействи­ям сигнализаторы уровня УЗС-М4 предназначены для температур окружающего воздуха от -40 (предельное значение -50) до +50 (предельное зна­чение +60)°С при относительной влажности воздуха 95±3%, при температуре +35°С без конденсации влаги и атмосферном давлении 84­106,7 кПа по ГОСТ 15150.
По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р52931.

Ультразвуковые сигнализаторы УЗС-М4 имеют исполнение:

  • общепромышленное
  • взрывобезопасное
  • атомное

Сигнализаторы атомного исполнения (для ОАЭ) относятся к элементам нормальной экс­плуатации (УСНЭ) и управляющих систем безо­пасности (УСБ), классам безопасности 3Н, 3НУ, 4Н по ПНАЭ Г-1-011-97. Категория сейс­мостойкости IIб по НП-031-01.

Работа сигнализаторов уровня УЗС-М4
Принцип действия  АД основан на существен­ном различии акустического сопротивления для ультразвука у контролируемой жидкости и газа (воздуха) при заполнении ими зазора меж­ду передающим и приемным пьезопреобра- зователями в пьезодатчике ЧЭ. При малом значении акустического сопротивления (при заполнении зазора между пьезопреобразователями жидкостью) в усилителе, возникают ультразвуковые колебания. При заполнении зазора между пьезопреобразователями газом (воздухом) высокое значение акустического сопротивления не обеспечивает условий для возникновения ультразвуковых колебаний.

Сигнализаторы УЗС-М4 обеспечивают контроль работоспособности АД, ВП и линии связи между АД и ВП в автоматическом режиме. Сигнализация об исправности осуществляется в виде светодиодной индикации.

Технические характеристики

Основная погрешность При вертикальной установке ±2,0%

При горизонтальной установке ±4,0%

Выходные сигналы Релейный
Температура контролируемой среды -60...+250°С
Давление контролируемой среды При креплении АД на фланце ф 175 – до 6,4 МПа

На штуцере с резьбой 48x2 – до 16,0 МПа

С накидным фланцем – до 2,5 МПа

Материалы изготовления 12Х18Н10Т; 08Х17Н15МЗТ; 06ХМ28МДТ; Титановый сплав ВТ-1
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP54
Питание =12 В, =24 В, ~220 В
Вес ВП: 2 кг; АД: 1,5...5,6 кг

Структура обозначения, пример заказа

УЗС-М
4
1
1
-АД4
1
2
-1

Температура контролируемой среды:
Цифра отсутствует - до 100°С
1 - до 150 °С
2 - до 250 °С

Давление контролируемой среды:
1 - до 16 МПа
2 - до 6,4 МПа
3 - до 2,5 МПа

Количество точек на одном чувствительном элементе (АД):
1 - одна точка
2 - две точки

Номер разработки акустического датчика

Исполнение для ОАЭ

Взрывозащищенное исполнение

Количество АД в комплекте:
1 - один на одну точку
2 - два на одну точку каждый
3 - один на две точки
4 - два на две точки

Напряжение питания:
1 - переменный ток частоты 50 Гц с напряжением 220 В
2 - постоянный ток с напряжением 24 В
3 - постоянный ток с напряжением 12 В

Номер разработки

Наименование модели

Варианты исполнений

Условное обозначение сигнализатора

Условное обозначение ВП

Количество точек контроля

Условное обозначение АД

Количество
ПП в комплекте

Расстояние от фланца (штуцера) до номинальной линии срабатывания одноточечного ПП L, мм
[расстояние между линиями срабатывания двухточечного ПП L1, мм]

УЗС-М411(И)

ВП-411(И)

1

АД-411(И) или

АД-412(И) или

АД-413(И)

1

80, 100, 160, 250, 400, 600, 1000, 2500, 3000, 4000, 5000, 6000

[80, 100, 160, 250, 400, 600, 1000, 1600, 2000]

УЗС-М421(И)

ВП-421(И)

УЗС-М431(И)

ВП-431(И)

УЗС-М412(И)

ВП-412(И)

2

АД-411(И) или

АД-412(И) или

АД-413(И)

2

УЗС-М422(И)

ВП-422(И)

УЗС-М432(И)

ВП-432(И)

УЗС-М413(И)

ВП-413(И)

АД-421(И) или

АД-422(И) или

АД-423(И)

1

УЗС-М423(И)

ВП-423(И)

УЗС-М433(И)

ВП-433(И)

УЗС-М414(И)

ВП-414(И)

4

АД-421(И) или

АД-422(И) или

АД-423(И)

2

УЗС-М424(И)

ВП-424(И)

УЗС-М434(И)

ВП-434(И)

УЗС-М413П(И)

ВП-413П(И)

1

АД-421П(И)

1

3000 [от 100 до 300]

УЗС-М423П(И)

ВП-423П(И)

УЗС-М433П(И)

ВП-433П(И)

Примечания:
Сигнализаторы с уровнем контроля 6000 мм выпускаются только для контроля одного уровня.
Расстояния до минимальных линий срабатывания могут быть отличными от указанных в таблице, но не более 6000 мм для одноточечного ПП и не более 5000 мм - для двухточечного

Стандартный комплект поставки

  • АД от 1 до 2 шт. (по заказу).
  • ВП -1 шт.
  • Руководство по эксплуатации для УЗС-М4 1 экз. (допускается 1 экз. на 10 приборов при доставке в один адрес).
  • Паспорт для УЗС-М4 - 1 экз.
  • Руководство по эксплуатации для УЗС-М4-И 1 экз.
