СКАТ-5-Ж сигнализаторы уровня жидкости

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Вибрационный (контактный)

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Описание

Сигнализаторы уровня жидких материалов СКАТ-5-Ж используются для контроля уровня жидкостей с вязкостью от 0,3 до 10000 мПа с плотностью от 0,5 до 2,5 г/см3, например, для воды, кислот, щелочей, растворителей, масел, смол, разнообразных растворов, эмульсий и других жидких материалов.

Прибор включает в себя:

  • Датчик наличия материала, представляющий собой чувствительный элемент - камертонный резонатор, размещенный на удлинительной штанге с устройством крепления и регулировки положения датчика внутри емкости.
  • Блок электроники, предназначенный для обработки сигнала с датчика и формирования  внешнего  релейного  сигнала управления  процессами  загрузки – выгрузки бункера или аварийного сигнала переполнения бункера.

Особенности уровнемеров СКАТ-5-Ж:

  • Универсальность сигнализатора достигнута за счет увеличения частоты колебаний ветвей камертона (до 800 Гц), что приводит к уверенному срабатыванию датчика в жидкостях с различными значениями вязкости и плотности.
  • В качестве приводов резонатора используются специальные пъезокерамические элементы. Система обеспечивает запуск колебаний резонаторов даже с налипшим материалом (в случае использования датчика для контроля уровня смол и паст).
  • Нечувствительность сигнализаторов СКАТ-5-Ж к таким негативным факторам, как:
    • влажность материала;
    • пылеобразование внутри емкости;
    • колебаниям температуры;
    • радиационным и электромагнитным помехам;
    • ударным нагрузкам.

Функциональные возможности СКАТ-5-Ж:

  • Контроль предельных уровней наполнения бункера (емкости).
  • Формирование сигнала наполнения (или опустошения) бункера (емкости).
  • Управление устройствами наполнения бункера (емкости)- насосами, пневмотранспортом, конвейером, шнеком и т.д. в автоматическом режиме с помощью мощного реле, встроенного в прибор.
  • Индикация (светодиодная) нормальной работы прибора и аварийная (контроль уровня наполнения или опустошения бункера).

Принцип действия сигнализаторов СКАТ-5-Ж - вибрационный, основанный на различии резонансных колебаний чувствительного элемента - камертонного резонатора. Блок электроники оценивает разницу амплитуды и частоты колебаний камертонного резонатора в свободном и задемпфированном материалом состоянии и выдает сигнал управления (аварии) на вторичные приборы.

Технические характеристики

Диапазоны измерений от 80 до 6000 мм
Основная погрешность ±5,0 мм
Выходные сигналы Релейный
Температура контролируемой среды -45...+160°С
Давление контролируемой среды до 6,3 МПа
Материалы изготовления Нержавеющая сталь, АВС ударопрочный пластик
Климатическое исполнение (диапазон рабочих температур) УХЛ1.1
Исполнение по степени защиты IP65
Питание =24 В, ~220 В

Структура обозначения, пример заказа

СКАТ
5
Ж
220 В
ЗМ
В
Т1
1000
У

Условия эксплутации прибора: У - уличная эксплуатация прибора; П - эксплуатация прибора в помещениях

Длина погружной части: от 200 до 6000 мм

Температура контролируемой среды: Т1 (-45...+160°С)

Присоединение к процессу: В; Б; Ф (Dy/Py) (см. Варианты исполнений)

Устройства подключения питания и релейного выхода прибора: З; ЗМ; К КМ; Р (см. Варианты исполнений)

Питание: промышленное напряжение 220 В, 50 Гц; напряжение 24 В±15% постоянного или переменного тока

Исполнение чувствительного элемента: вибровилка в виде сегментных стержней

Исполнение прибора: 5 - совмещенный; 5Д - раздельный, указывается длина кабеля (целое число от 1 до 100, в метрах); специальное и гигиеническое исп. (указывается в дополнительных требованиях)

Наименование модели

Варианты исполнений

Сигнализаторы уровня СКАТ-5-Ж выполняются в следующих вариантах.

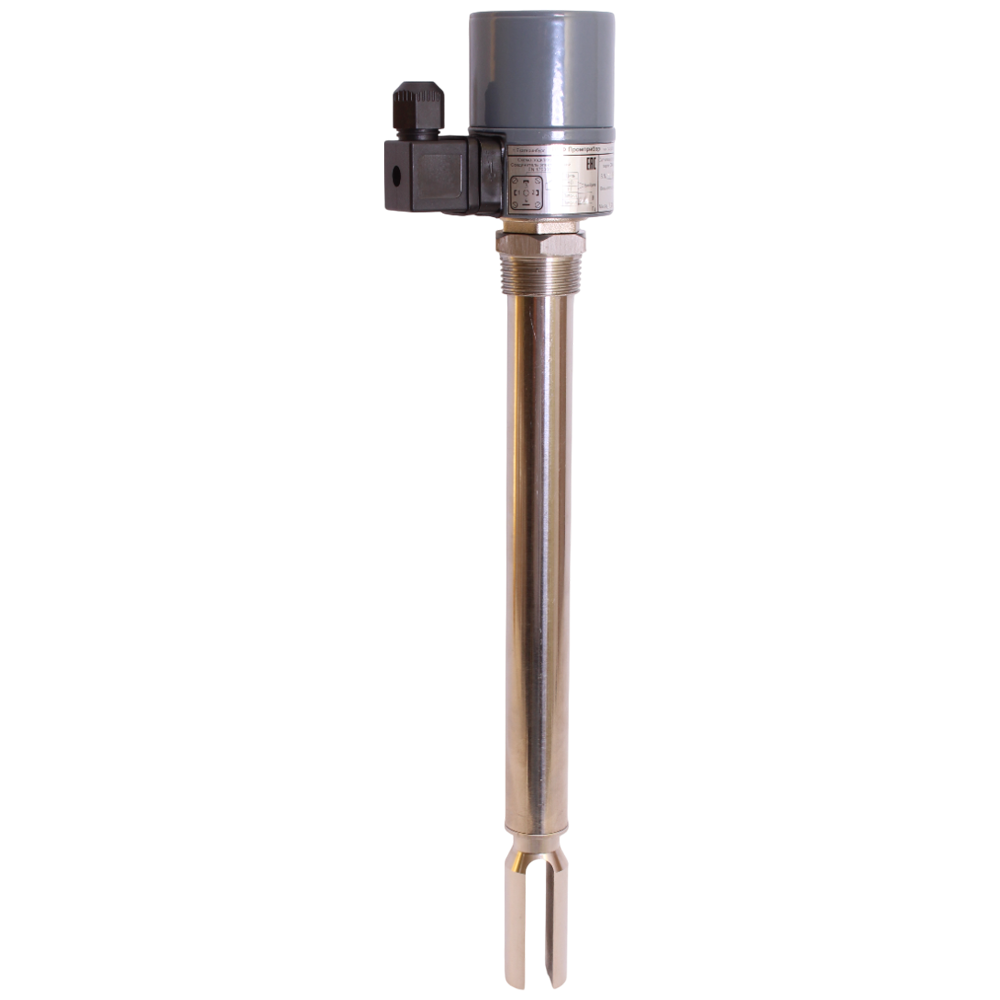

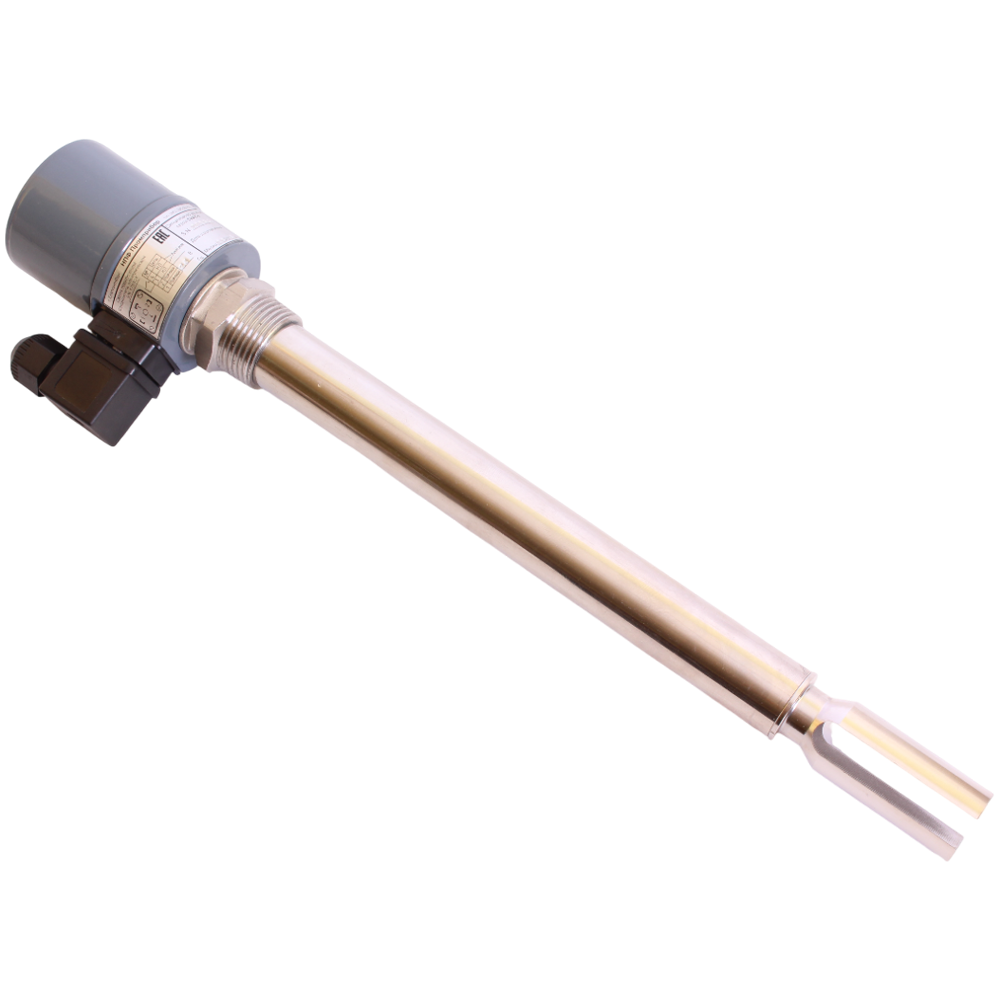

  • Сигнализатор уровня СКАТ-5-Ж (совмещенное исполнение) – базовый вариант. Используется для определения граничных значений жидкостей с вязкостью от 0,3 до 1000 мПа, с плотностью от 0,5 до 2,5 г/см3, например, для воды, кислот, щелочей, растворителей, масел, смол, разнообразных растворов, эмульсий и других жидких материалов. Блок электроники  и резонатор (вибрирующая вилка с плоскими ветвями) объединены в единую конструкцию с помощью удлинительной штанги, позволяющей размещать резонатор в нужной части емкости. Материал удлинительной штанги и резонатора – нержавеющая сталь в соответствии с ГОСТ 5632-2014 в зависимости от  характеристик агрессивности контролируемой жидкости.

  • СКАТ-5Д(1 –100)-Ж (раздельное исполнение: датчик на емкости + выносной блок электроники + соединительный кабель). Применяется в случае использования сигнализатора для контроля уровня нагретых свыше 160° С  жидких материалов (защита электроники от перегрева).
    Состав прибора:

    • Выносной блок электроники. Материал корпуса блока электроники - АВС ударопрочный пластик. Температура эксплуатации от -45 до +80 °С.

    • Датчик на емкости. По способу крепления на емкости, расположению,  подключению и длине удаленный датчик аналогичен базовому варианту. Вместо блока электроники на удаленном датчике расположен разъем 2РМ18КПН7Г или клеммный разъем типа GDM 3011 для подключения соединительного кабеля. Соединение с датчиком на емкости -  кабель с экранированными жилами типа КВКВ 2Х0.5, длина до 100 м.

  • Сигнализатор уровня СКАТ-5-Ж (специальное исполнение). Сигнализаторы уровня специального исполнения используются для контроля уровня особо агрессивных жидкостей, таких как плавиковая кислота, соляная кислота критических концентраций, перекись водорода, смесь кислот, нагретых кислот и т.д. Для защиты резонатора и удлинительной штанги от коррозии  используется либо многослойное фторопластовое покрытие (фторопласт Ф-4 ГОСТ-10007-80), либо специальные кислотостойкие молибденосодержащие марки сталей. Условия покрытия резонатора фторопластом указывается в дополнительных требованиях.

  • Сигнализатор уровня СКАТ-5-Ж (гигиеническое исполнение). Сигнализаторы уровня гигиенического исполнения используются для контроля уровня  продуктов на пищевых производствах, в технологиях, где необходим монтаж «заподлицо», который осуществляется с помощью специальной гигиенической гайки с прокладкой из пищевого силикона. Условия заказа сигнализатора в гигиеническом исполнении указываются в дополнительных требованиях.

Для подключения сигнализаторов уровня серии СКАТ-5-Ж к сети электропитания и выхода управляющего реле блока электроники разработаны следующие варианты:

  • Подключение «З». Подключение с помощью неразъемно-соединенного с блоком электроники отрезком кабеля МКШ5×0,35 длиной 1 м, выход реле три жилы кабеля (н.о. и н.з. контакты). Ввод кабеля в корпус БЭК через гермоввод PG11. Требует наличия рядом с сигнализатором распределительной коробки для дальнейшей передачи управляющего сигнала. Длина отрезка кабеля может быть увеличена по согласованию.
  • Подключение«ЗМ». Подключение аналогично предыдущему варианту «З». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15.

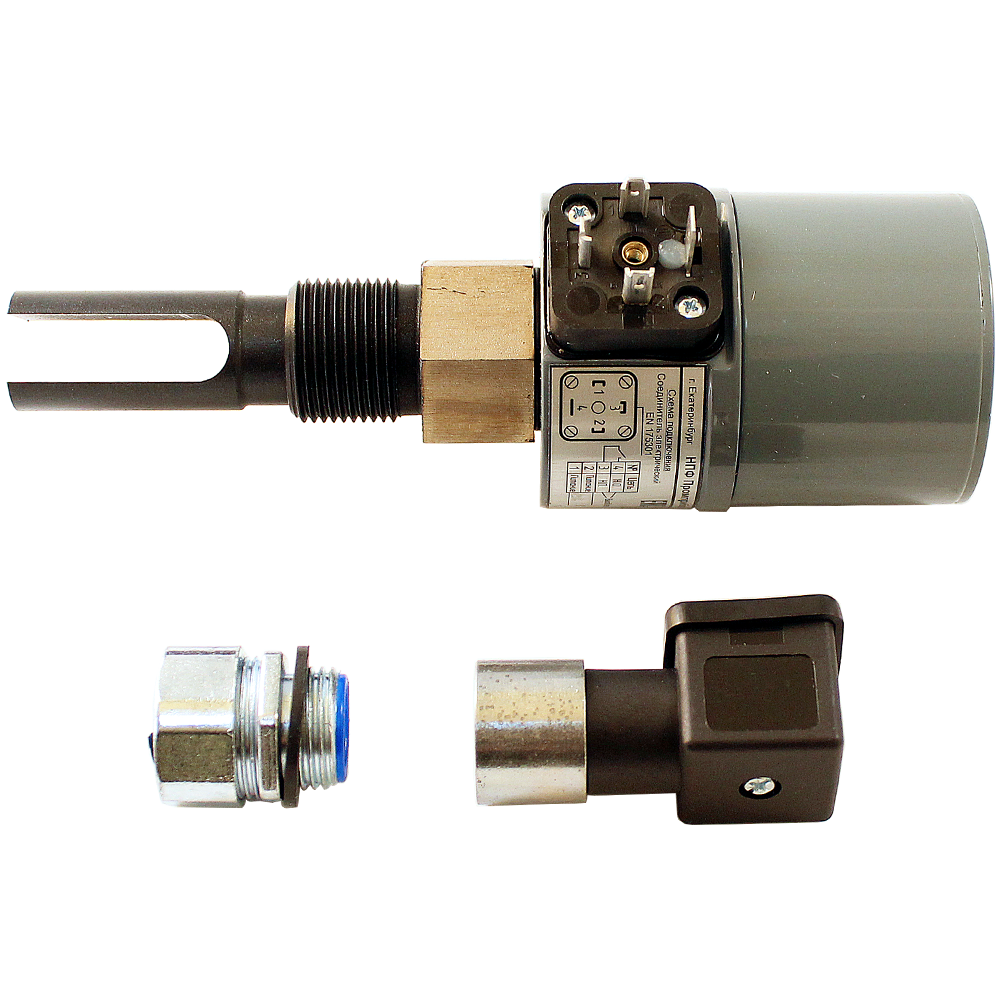

  • Подключение«К». Подключение с помощью клеммного разъема, типGDM 3011(4 винтовые клеммы, гермоввод для ввода кабеля - PG11). Две клеммы на питание сигнализатора, две для выхода контактов реле сигнализатора (н.о. контакт). По согласованию может быть использован н.з. контакт (указывается при заполнении опросного листа в дополнительных требованиях). Позволяет использовать кабель с медными или алюминиевыми жилами сечением до 1,5 мм и наружным диаметром до 12 мм. Клеммный разъем обеспечивает герметичность соединения до IP65, удобство и надежность подключения сигнализатора.

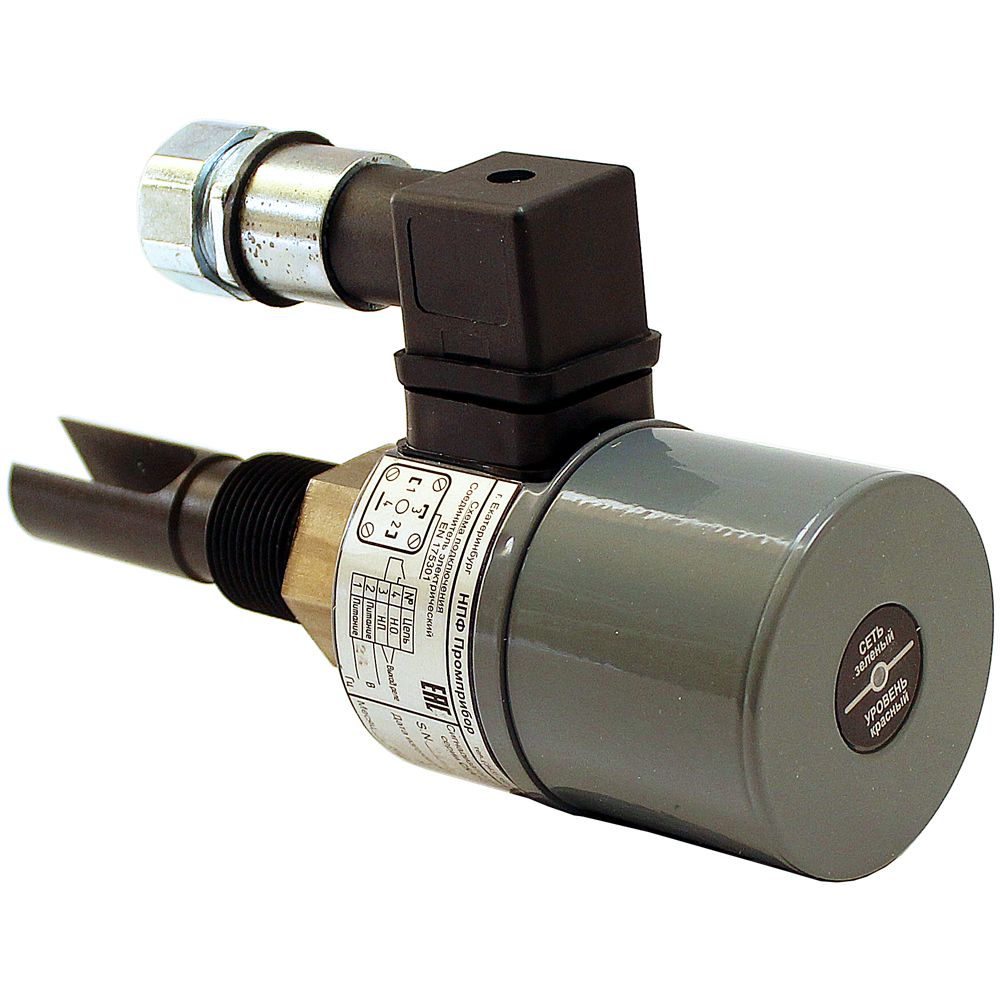

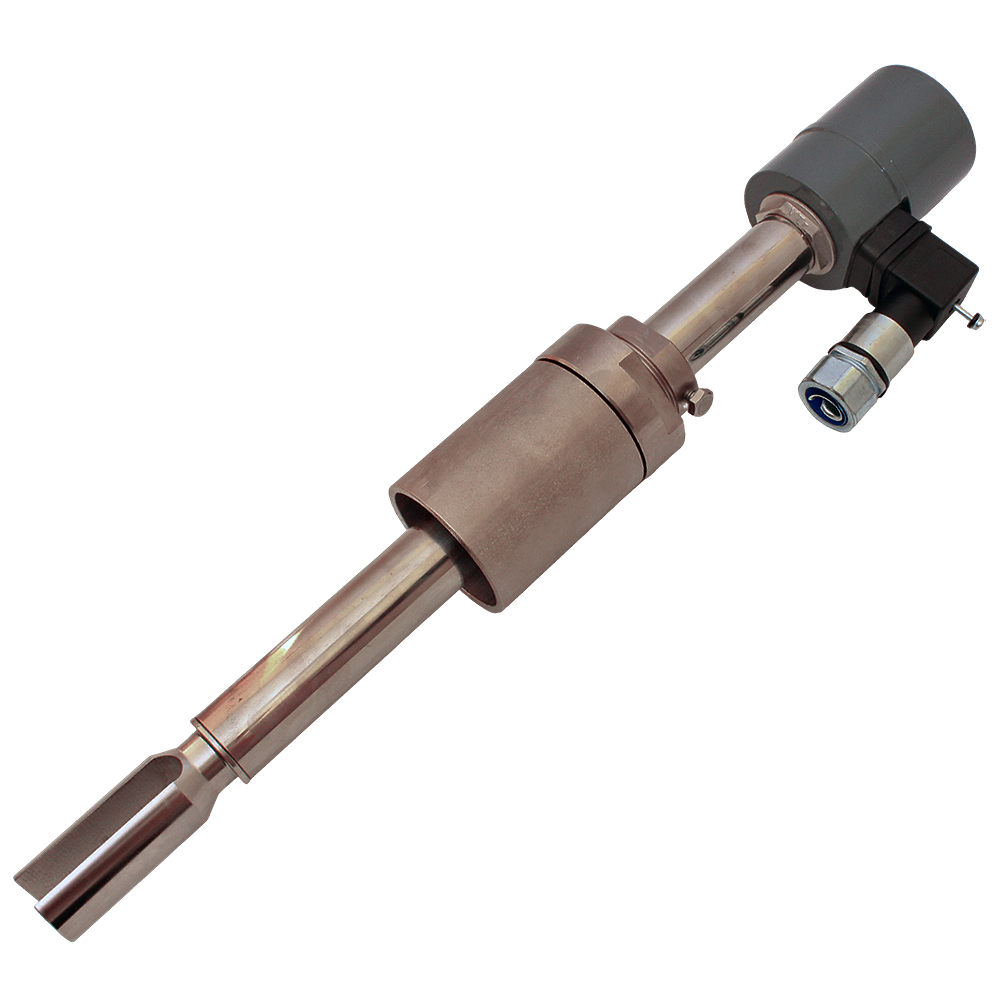

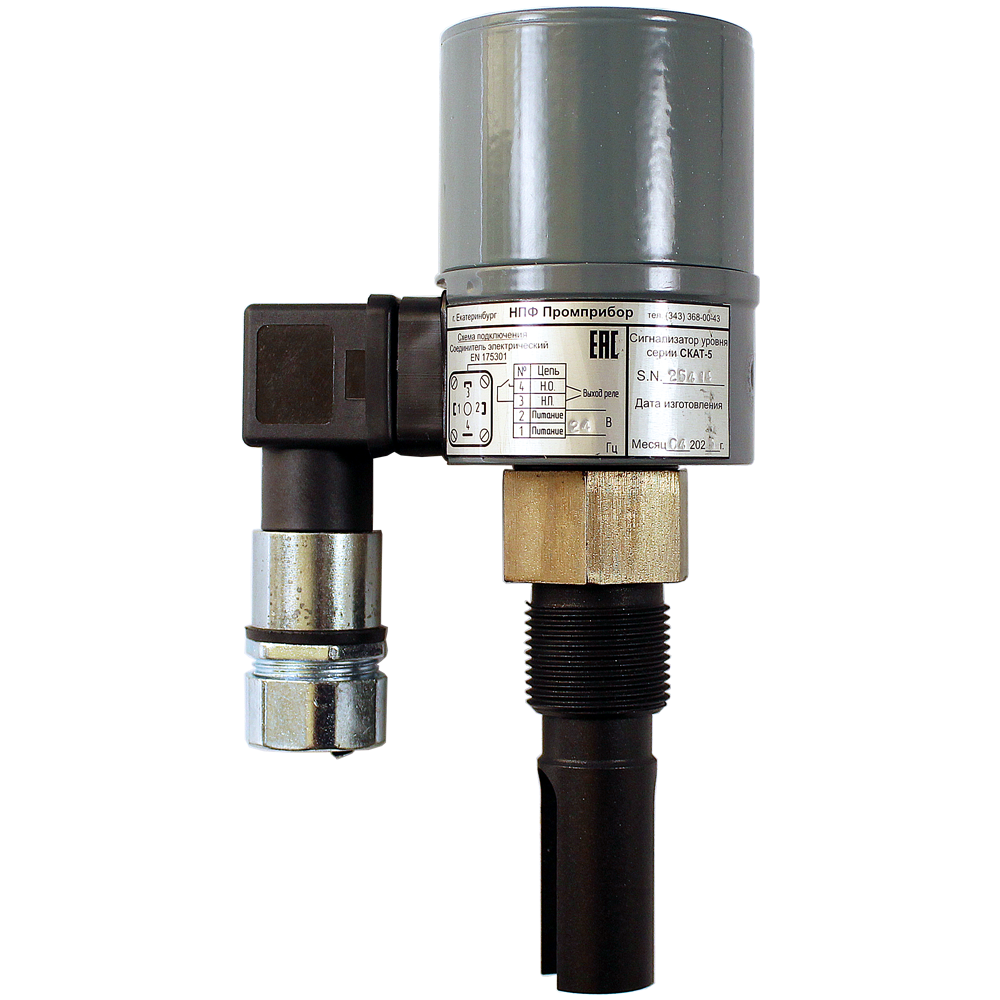

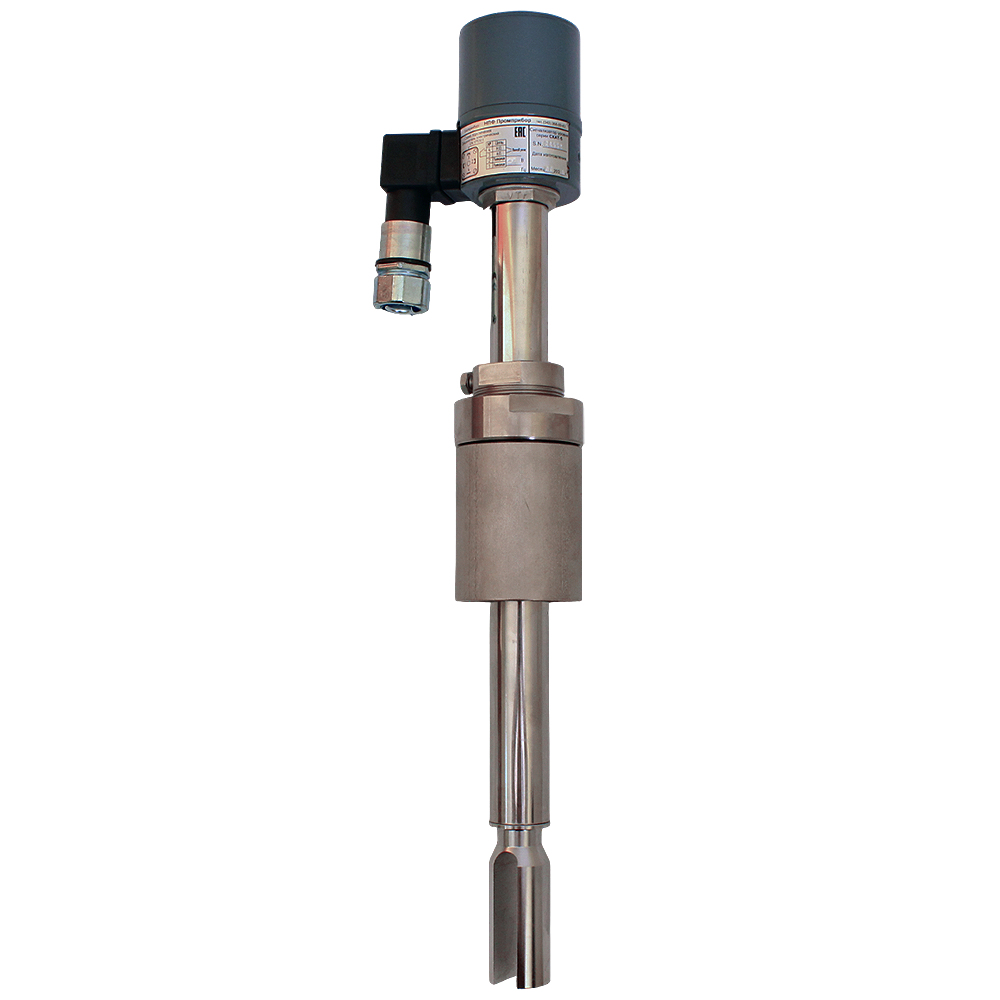

  • Подключение«КМ».Подключение аналогично предыдущему варианту «К». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15.

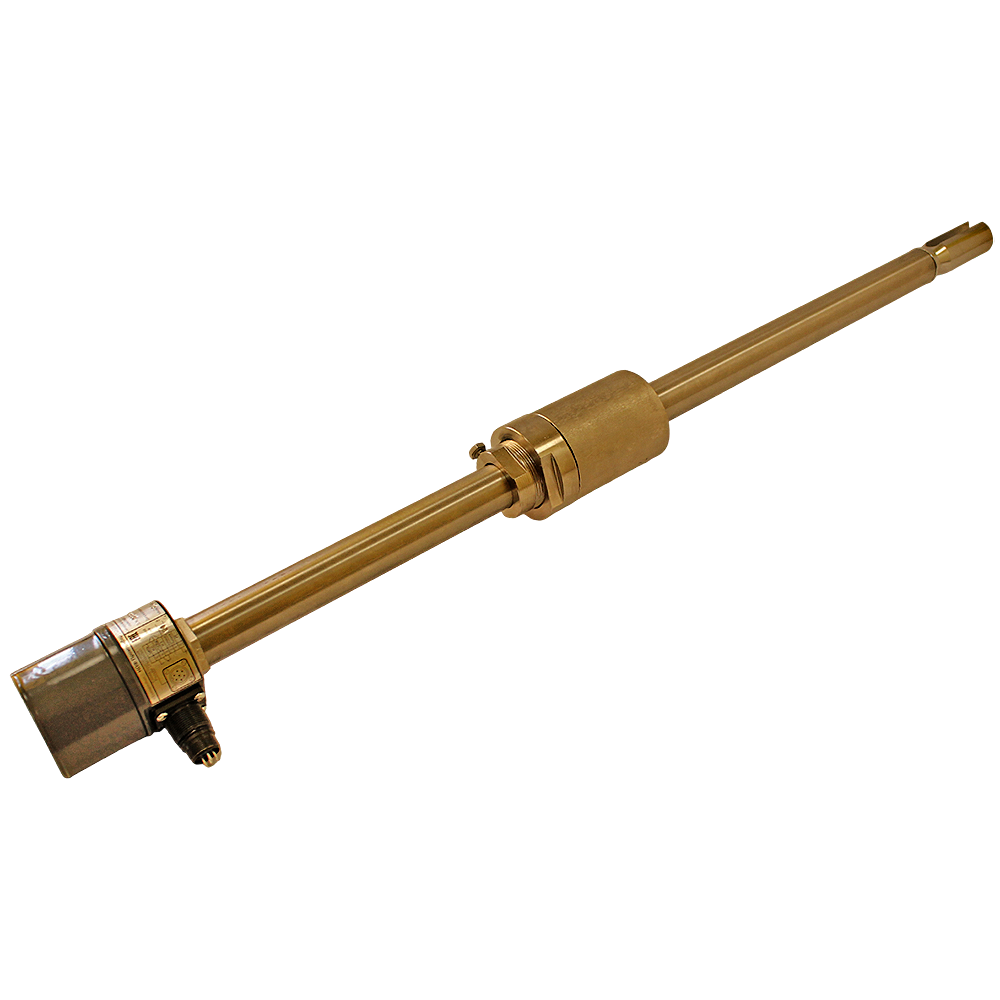

  • Подключение«Р». Подключение с помощью разъема 2РМ18КП7 (вилка + розетка). Задействовано 5 контактов разъема (2 контакта – питание сигнализатора, 3 контакта - выход реле – н.о. и н.з. контакты). Позволяет использовать кабель с медными жилами сечением до 0,35 мм и наружным диаметром до 12 мм.

Для установки сигнализаторов уровня серии СКАТ-5-Ж на емкости (присоединение к процессу) разработаны следующие варианты:

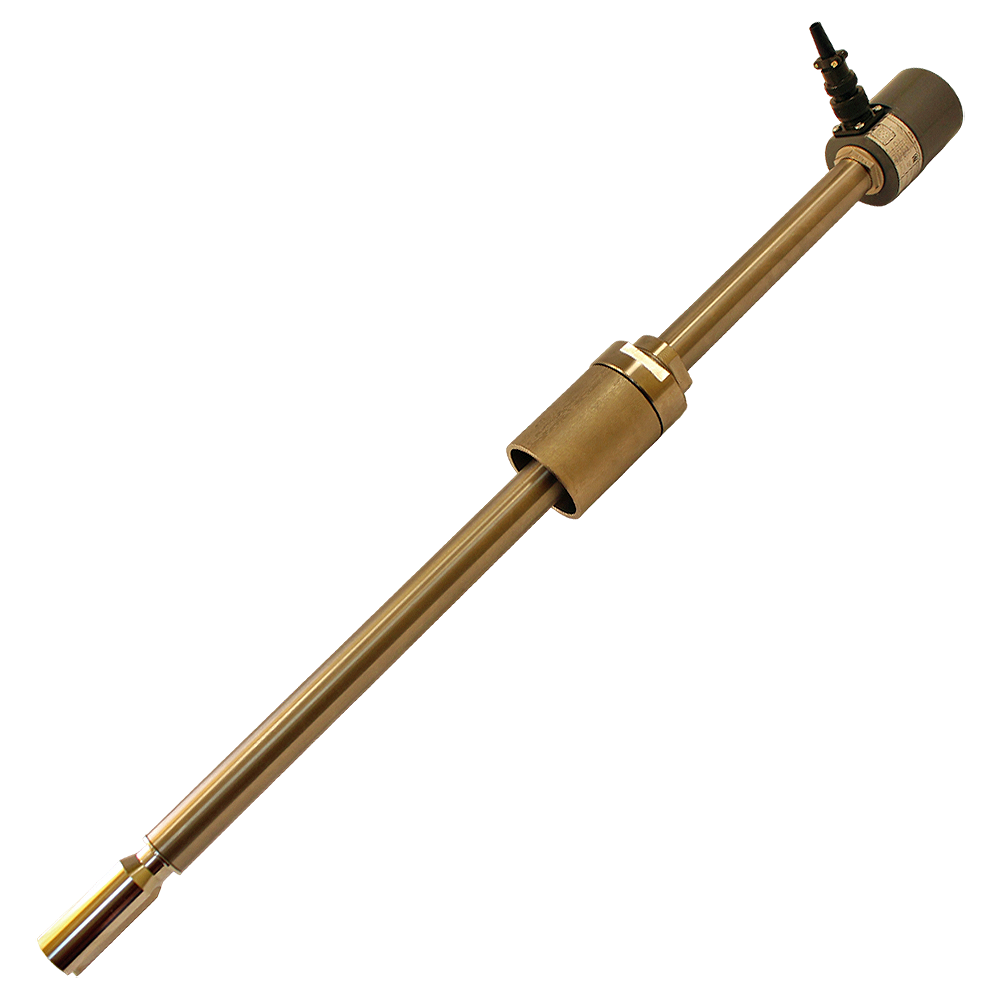

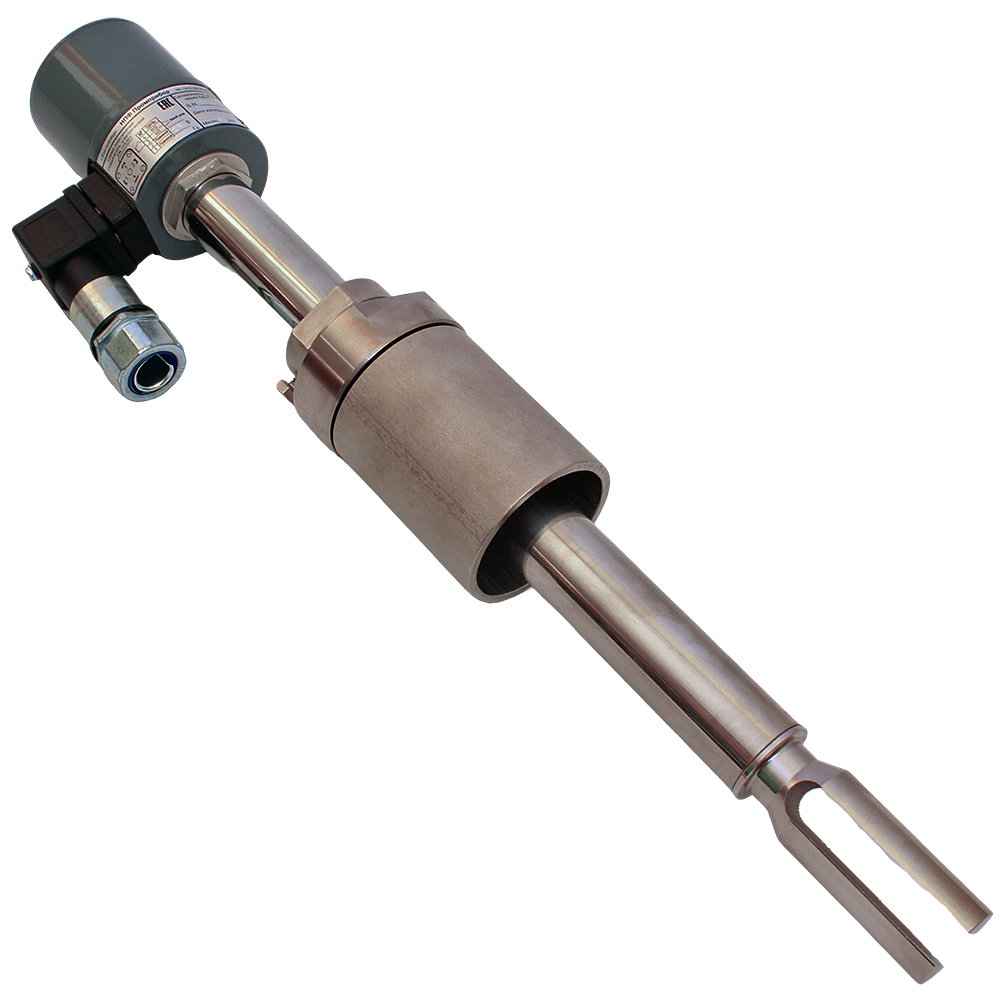

  • Крепление «В». Крепление сигнализатора с помощью зажимной цанговой втулки. Зажимная цанговая втулка предназначена для крепления сигнализатора на стенке емкости и фиксации удлинительной штанги с сохранением герметичности емкости. Крепление позволяет изменять расположение чувствительного элемента - резонатора внутри емкости, сохраняя ее герметичность. Крепление может использоваться в емкостях с избыточным давлением до 0,6 МПа.

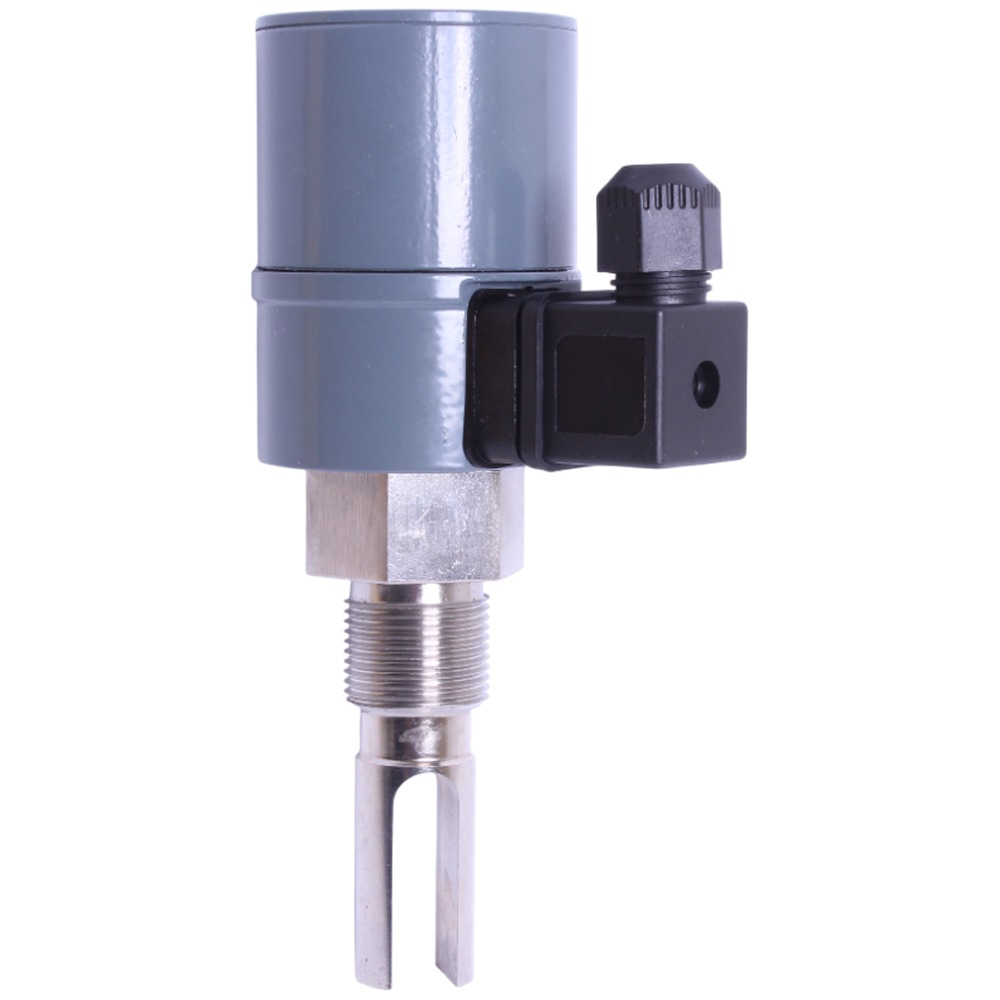

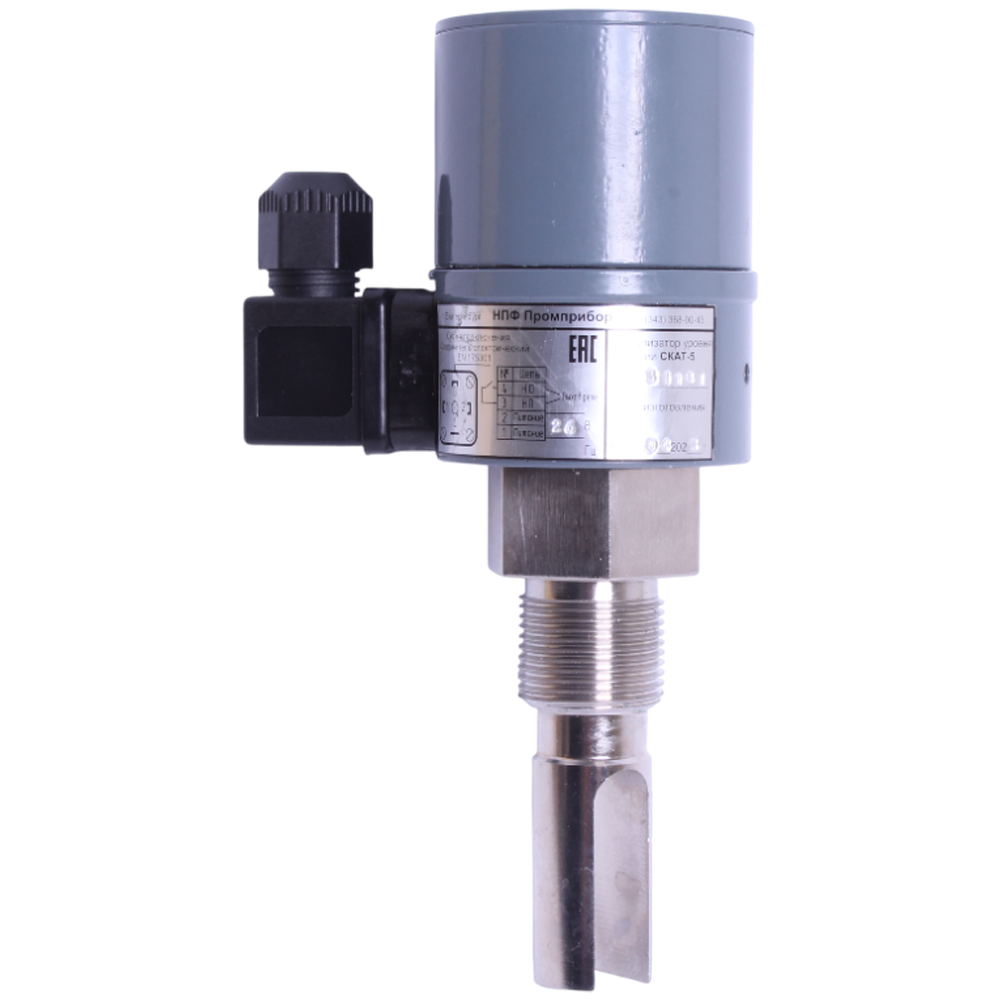

  • Крепление «Б». Крепление сигнализатора с помощью крепежной бобышки. Крепежная бобышка обеспечивает жесткое резьбовое крепление прибора на стенке емкости. В сигнализаторах уровня жидкости СКАТ-5-Ж используется бобышка с резьбой G 1А. В случае отсутствия на бункере необходимых патрубков или муфт с соответствующей резьбой, дополнительно к сигнализатору заказываются соответствующие приварные гайки. Крепление может использоваться в емкостях с избыточным давлением до 2 МПа.
    Для датчиков с креплением Б возможен заказ приварных ответных гаек (привариваемых к емкости) в общепромышленном и в гигиеническом (для малогабаритных датчиков) исполнении. Тип и количество приварных гаек указывается в дополнительных требованиях.
  • Крепление «Ф». Крепление сигнализатора с помощью фланца.Фланцевое крепление используется для емкостей с высоким избыточным давлением. Сигнализатор с фланцевым креплением ответным фланцем не комплектуется. При заказе указывается Ду и Ру фланца в соответствии с ГОСТ 12815-80 (АТК24.200.02 – 90). Крепление может использоваться в емкостях с избыточным давлением до 6,3 МПа.

Стандартный комплект поставки

  • Сигнализатор СКАТ-5-Ж.
  • Руководство эксплуатации.
  • Паспорт.
