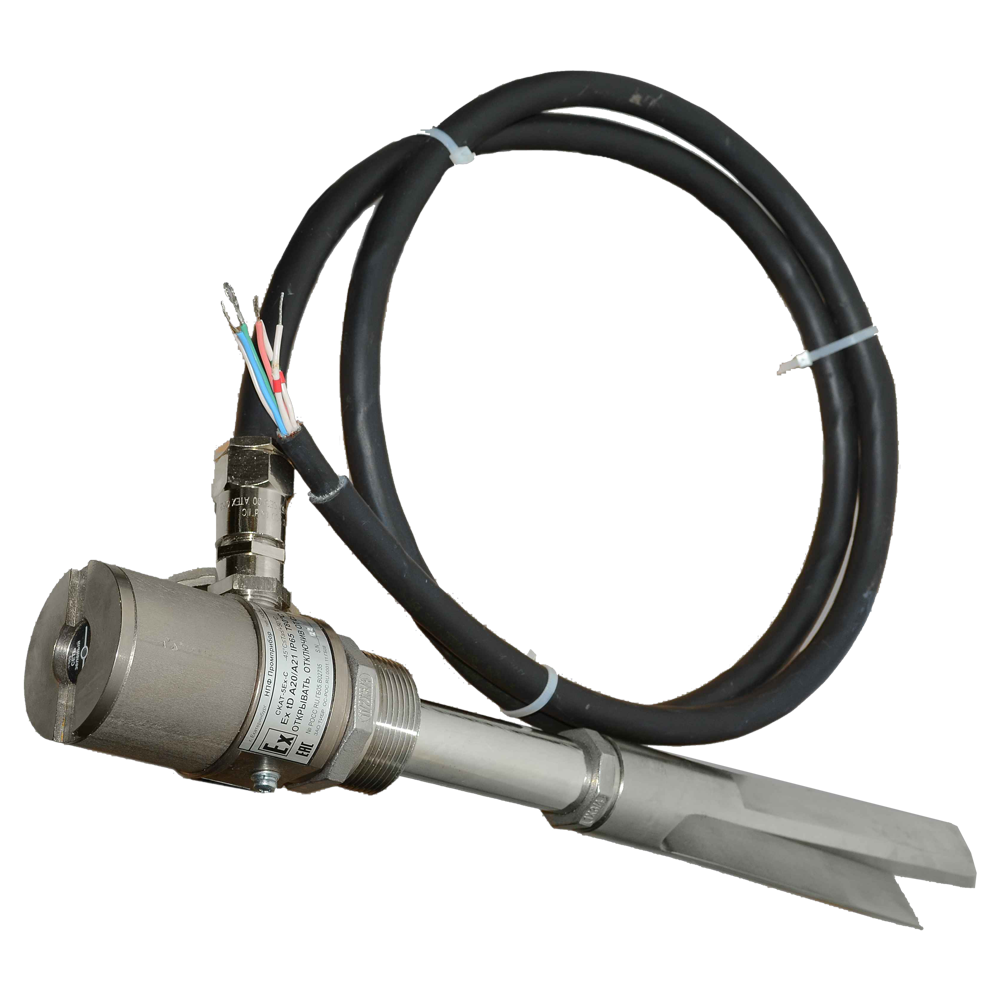

СКАТ-5Ex-С сигнализаторы уровня сыпучих материалов взрывозащищенные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Вибрационный (контактный)

Тип контролируемой среды: Сыпучая

Маркировка взрывозащиты: ЕхtDА20/А21IP65T80°C X

Описание

Сигнализаторы уровня сыпучих материалов СКАТ-5Ex-С используются для контроля уровня сыпучих веществ, образующих взрывоопасные пыли и волокна.

Особенности взрывозащищенных сигнализаторов уровня СКАТ-5Ex-С:

  • Уровнемеры СКАТ-5Ex-С относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 30852.0-2002 (МЭК 60079-0:1998) и предназначены для применения во взрывоопасных зонах опасных по воспламенению паров и газов или опасных по воспламенению горючей пыли в соответствии с установленной маркировкой взрывозащиты.
  • Исполнение сигнализаторов уровня СКАТ-5Ex-С - взрывозащищенное (вид взрывозащиты – пыленепроницаемая оболочка вида «tD») в соответствии с ГОСТ IEC61241-0-2011, ГОСТ IEC 61241-1-1-2011.
  • Знак «Х», следующий за маркировкой взрывозащиты сигнализаторов уровня с исполнением «пыленепроницаемая оболочка tD» означает подключение прибора через постоянно присоединенный кабель.
  • Подключение осуществляется через взрывозащищенный сертифицированный кабельный ввод с несъемным (постоянно подсоединенным) отрезком бронированного кабеля типа Герда-КВК 3х2х0,5, длиной 1,5 м. Кабельный ввод обеспечивает прочное и постоянное уплотнение кабеля. Элементы уплотнения соответствуют требованиям взрывозащиты по ГОСТ IEC 61241-0-2011, ГОСТ IEC 61241-1-1-2011. Используемые кабельные вводы сертифицированы для работы в зоне 21 с защитой «tD».

Технические характеристики

Диапазоны измерений от 200 до 6000 мм
Основная погрешность ±5,0 мм
Выходные сигналы Релейный
Температура контролируемой среды -45...+70°С
Давление контролируемой среды до 2 МПа
Материалы изготовления Сталь 45 с гальваническим (никелевым) покрытием; нержавеющая сталь 12Х18Н10Т
Исполнение по степени защиты IP65
Питание =24 В

Структура обозначения, пример заказа

СКАТ-5Ex
С
Б (3/2)
500

Длина погружной части: от 200 до 6000 мм

Присоединение к процессу: жесткое крепление датчика на стенке (крепежная бобышка с резьбой R 3/2)

Тип среды, взрывозащита: сыпучая (порошки, волокна, декстрин, мука и т.д.), базовый резонатор с плоскими ветвями камертона; взрывозащита-«пыленепроницаемая оболочка – tD»

Наименование модели

Стандартный комплект поставки

  • Сигнализатор СКАТ-5Ex-С.
  • Руководство эксплуатации.
  • Паспорт.
