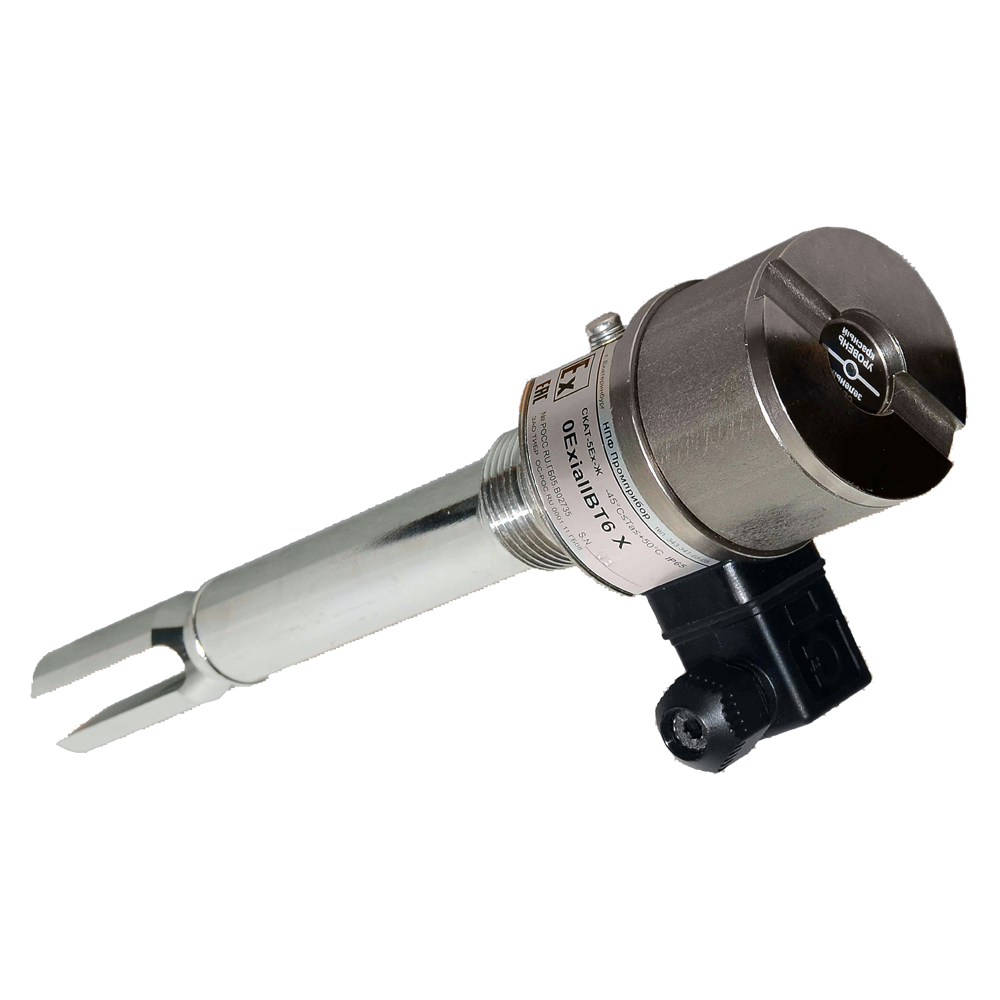

СКАТ-5Ex-Ж сигнализаторы уровня жидкости взрывозащищенные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Вибрационный (контактный)

Тип контролируемой среды: Сыпучая

Маркировка взрывозащиты: 0ExiaIIBT6

Описание

Сигнализаторы уровня жидкости СКАТ-5Ex-Ж используются для контроля уровня жидкостей, образующих взрывоопасные смеси с воздухом.

Особенности взрывозащищенных сигнализаторов уровня СКАТ-5Ex-Ж:

  • Уровнемеры СКАТ-5Ex-Ж относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 30852.0-2002 (МЭК 60079-0:1998) и предназначены для применения во взрывоопасных зонах опасных по воспламенению паров и газов или опасных по воспламенению горючей пыли в соответствии с установленной маркировкой взрывозащиты.
  • Исполнение сигнализаторов уровня СКАТ-5Ex-Ж - взрывозащищенное (вид взрывозащиты - ia - «искробезопасная электрическая цепь») в соответствии с ГОСТ 30852.0-2002, ГОСТ 30852.10-2002.
  • Подключение сигнализаторов СКАТ-5Ех-Ж допускается только через сертифицированные и допущенные к применению в установленном порядке барьеры искробезопасности (или аналогичные устройства с выходной искробезопасной электрической цепью), имеющих маркировку взрывозащиты не ниже[Exia]IIB.
    Параметры линии связи между сигнализатором СКАТ-5Ех-Ж и барьером искрозащиты должны удовлетворять следующим требованиям:

  • сопротивление линии не более 30 Ом.
  • C₀≥(Ci+Сл), где C₀ - выходная емкость выбранного барьера взрывозащиты, мкФ, Ci- максимальная внутренняя емкость сигнализатора, мкФ, Сл-емкость кабеля связи, мкФ.
  • L₀≥(Li+Lл), где L₀ - выходная индуктивность выбранного барьера взрывозащиты, мГн, Li- максимальная внутренняя индуктивность сигнализатора, мГн, Lл-индуктивность кабеля связи, мкФ.

Технические характеристики

Диапазоны измерений от 80 до 2000 мм
Основная погрешность ±5,0 мм
Выходные сигналы Релейный
Температура контролируемой среды -45...+70°С
Давление контролируемой среды до 2 МПа
Материалы изготовления Сталь 45 с гальваническим (никелевым) покрытием; нержавеющая сталь 12Х18Н10Т
Исполнение по степени защиты IP65
Питание =12 В

Структура обозначения, пример заказа

СКАТ-5Ex
Ж
Б
700

Длина погружной части: от 80 до 2000 мм

Присоединение к процессу: жесткое крепление датчика на стенке (крепежная бобышка с резьбой R1)

Тип среды, взрывозащита: жидкая (ЛВЖ, бензины, конденсаты и т.д.), категория взрывоопасной смеси IIA, IIB), взрывозащита-«искробезопасная электрическая цепь–iа»

Наименование модели

Стандартный комплект поставки

  • Сигнализатор СКАТ-5Ex-Ж.
  • Руководство эксплуатации.
  • Паспорт.
