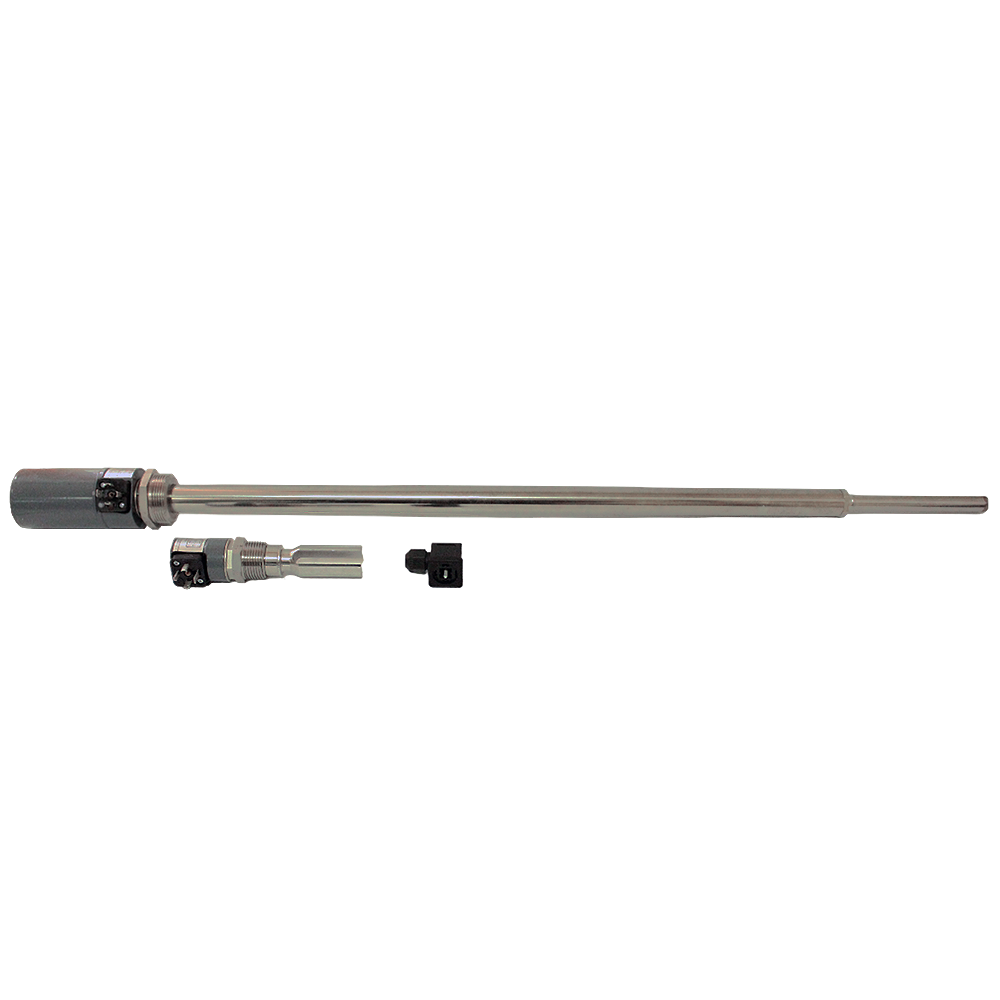

СКАТ-5Т-С сигнализаторы уровня сыпучих материалов

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Вибрационный (контактный)

Тип контролируемой среды: Сыпучая

Маркировка взрывозащиты: Нет

Описание

Cигнализаторы уровня сыпучих материалов СКАТ-5Т-С с трубчатым резонатором предназначены для контроля уровня материалов с высокой вязкостью, таких как  жидкий бетон, цементные растворы, разнообразные пульпы, жидкое стекло, смолы, пасты, тесто, крема и т.д.

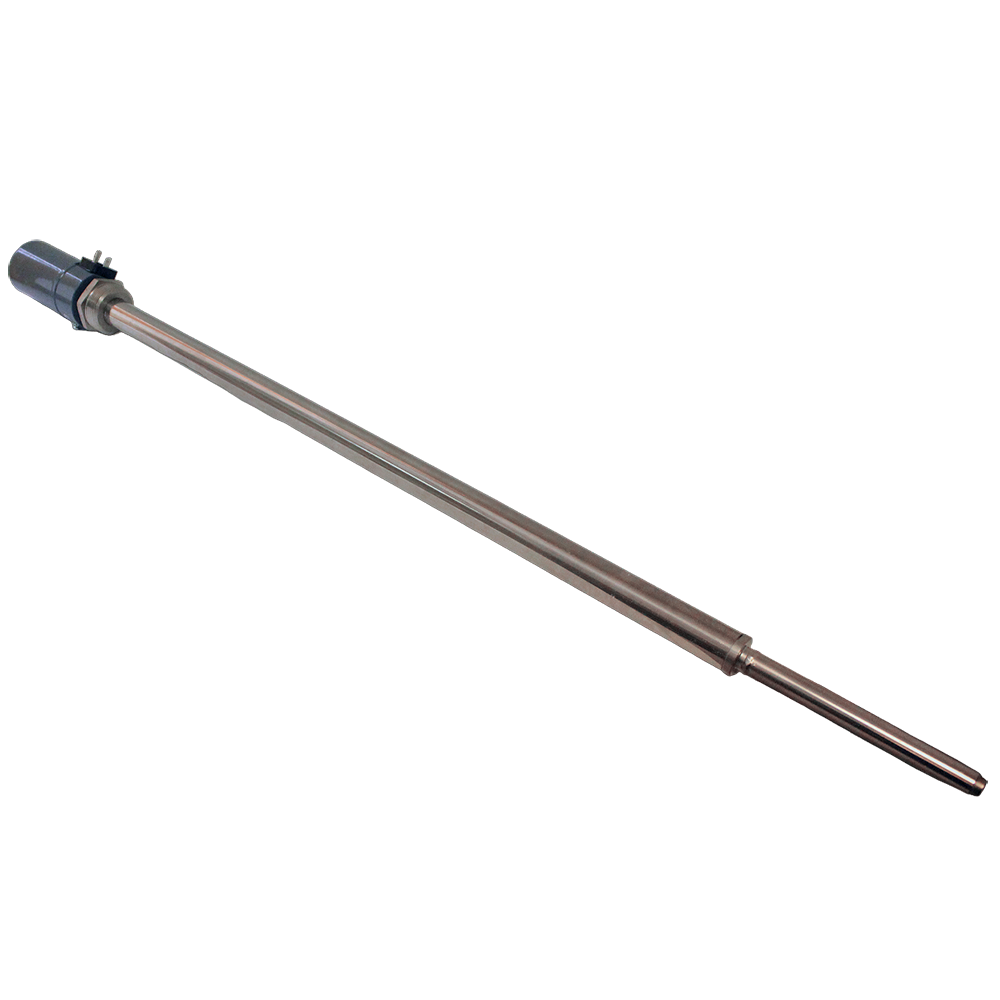

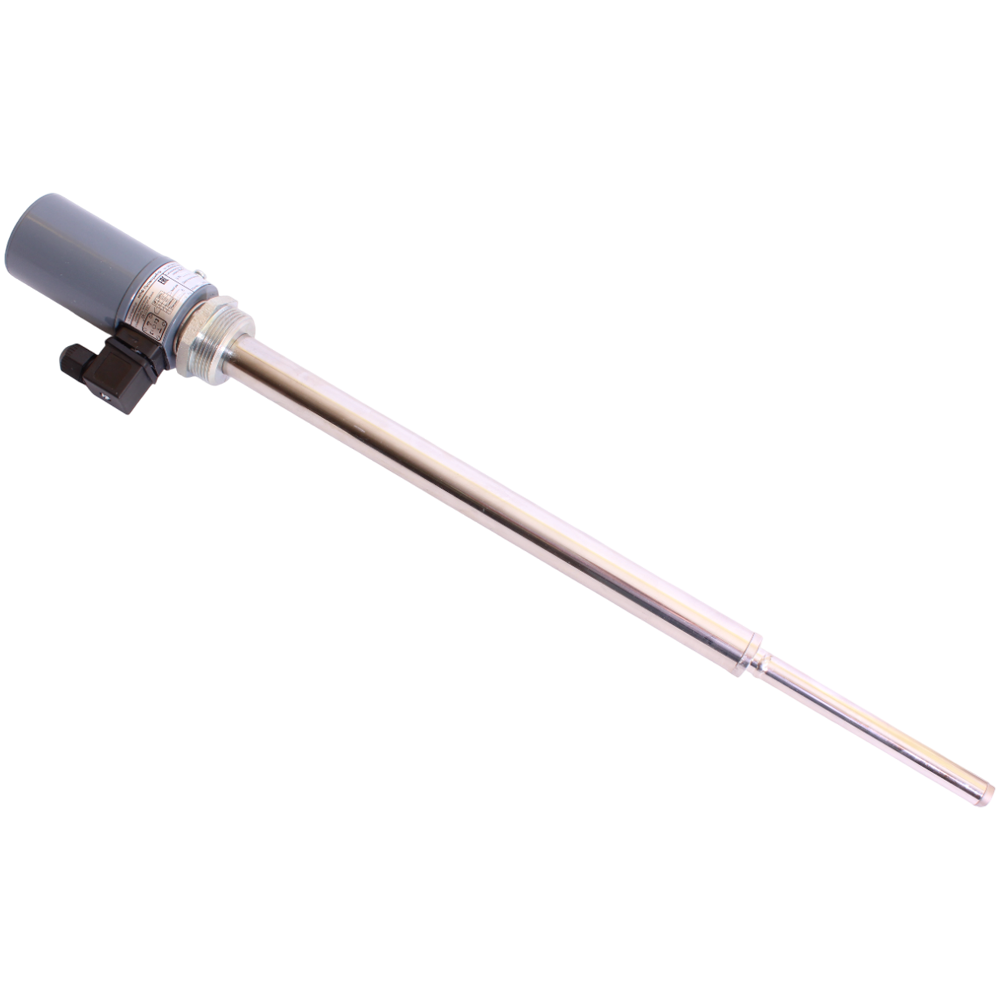

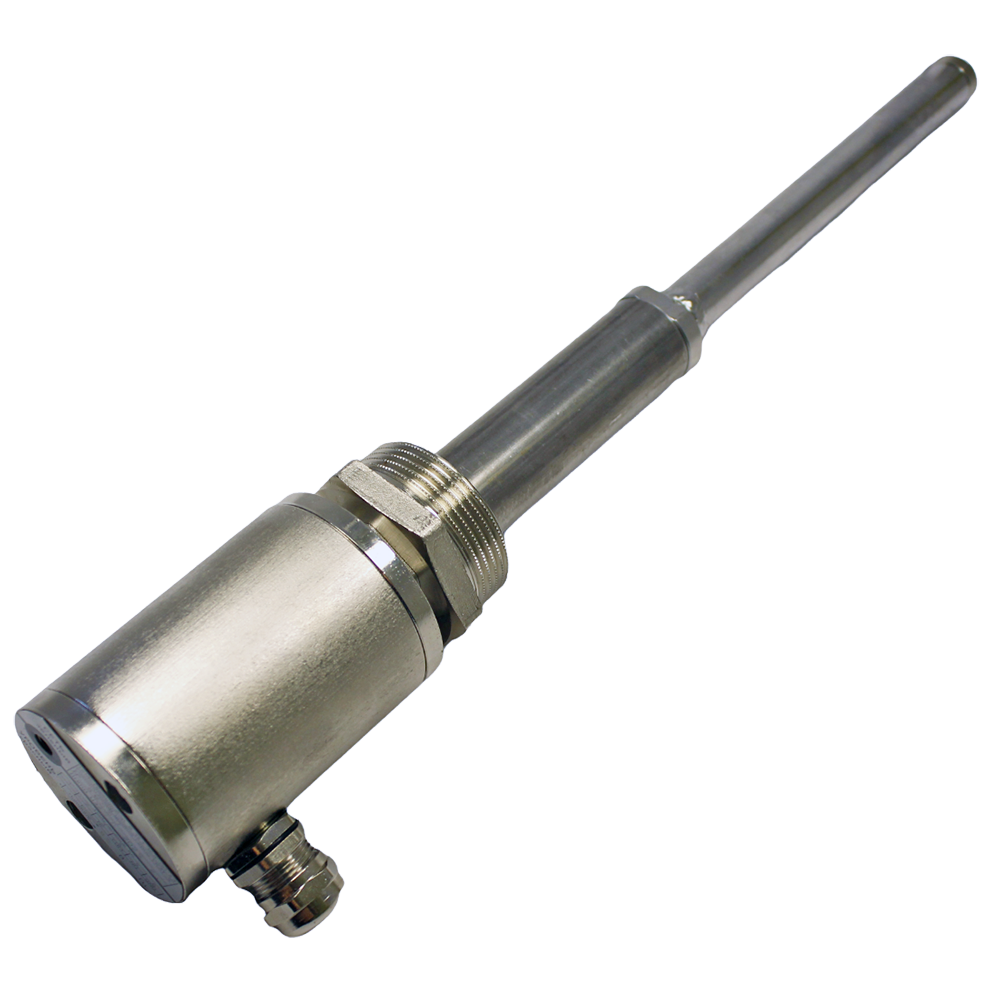

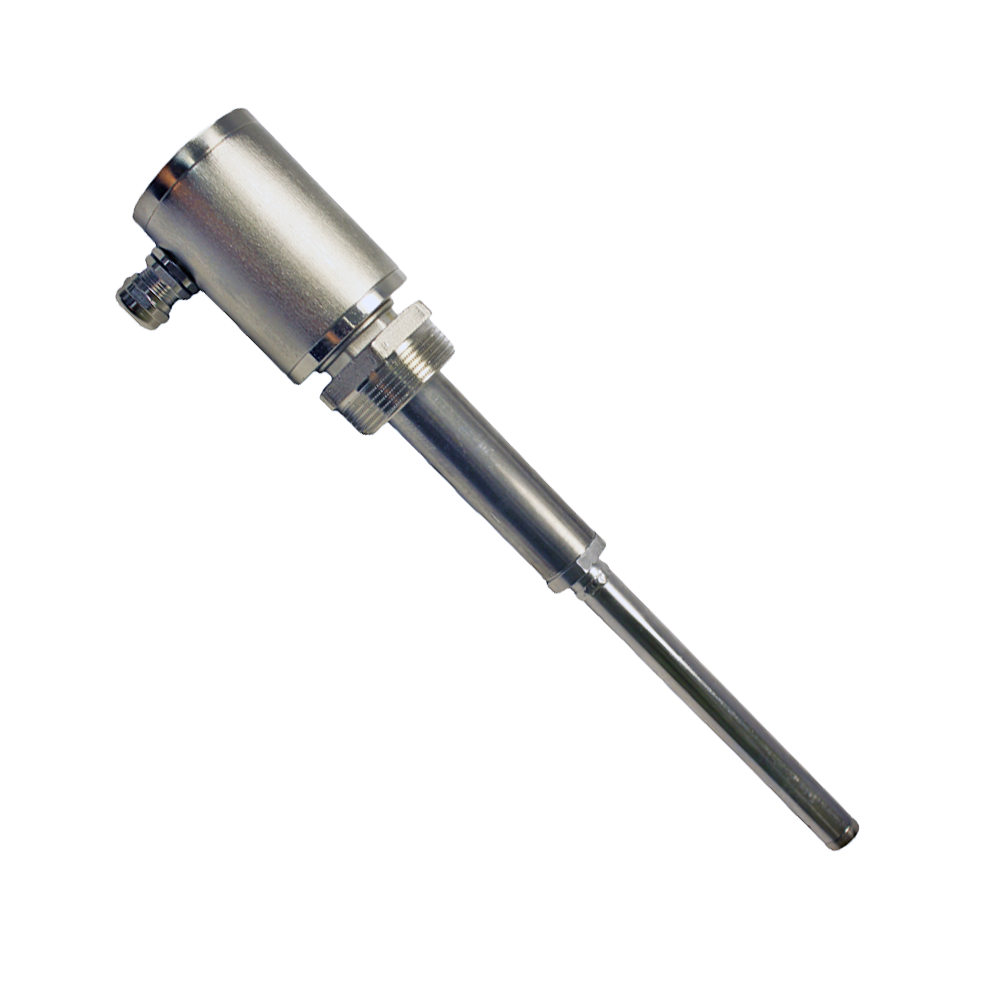

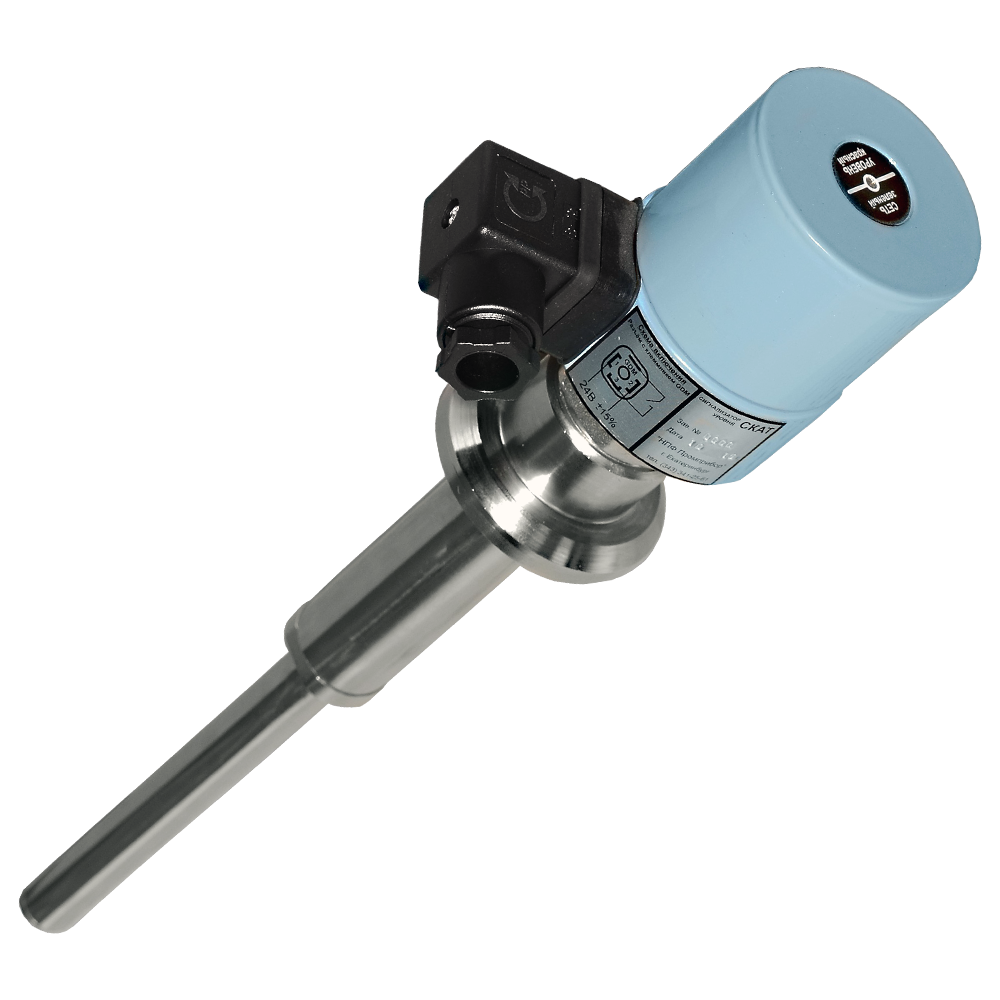

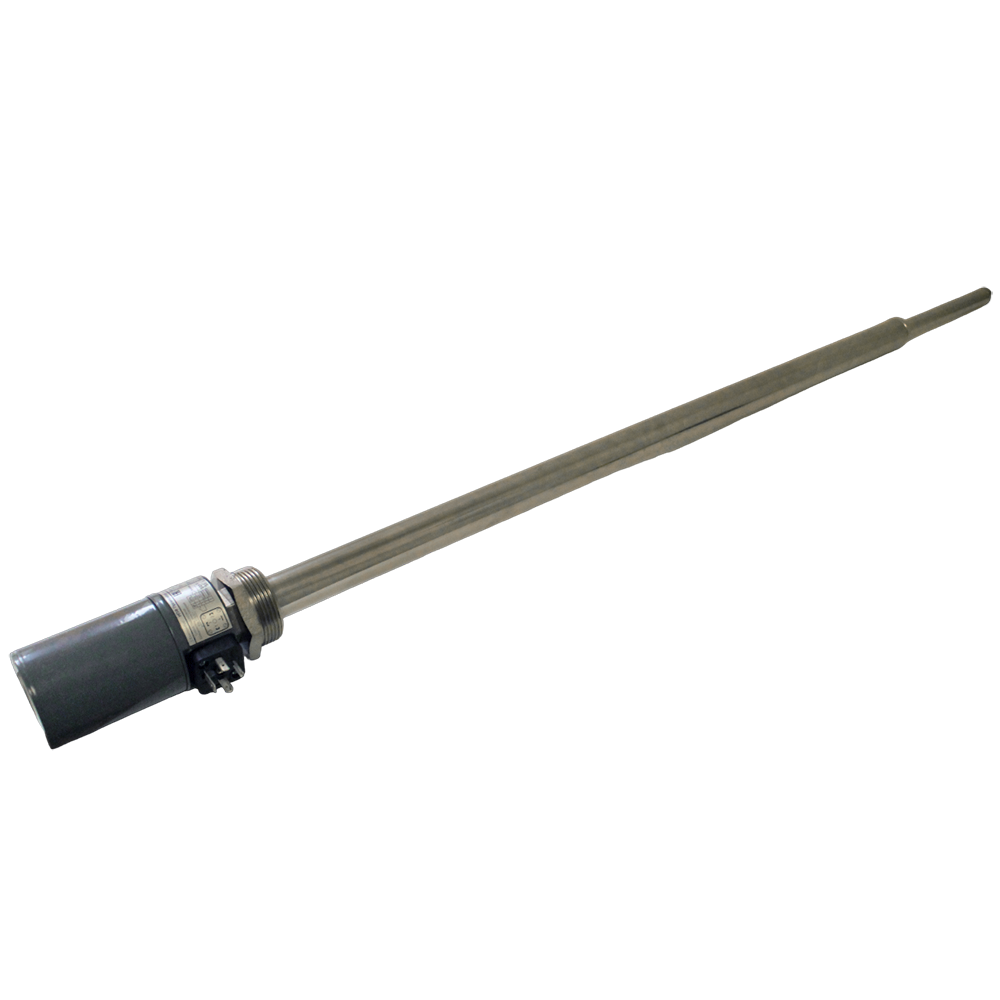

Сигнализаторы СКАТ-5Т-С конструктивно отличаются от базового варианта отсутствием вибрирующей вилки. Вместо вилки в качестве чувствительного элемента используется вибрирующая трубка.

Прибор включает в себя:

  • Датчик наличия материала, представляющий собой чувствительный элемент - камертонный резонатор, размещенный на удлинительной штанге с устройством крепления и регулировки положения датчика внутри емкости.
  • Блок электроники, предназначенный для обработки сигнала с датчика и формирования  внешнего  релейного  сигнала управления  процессами  загрузки – выгрузки бункера или аварийного сигнала переполнения бункера.

Особенности уровнемеров СКАТ-5Т-С:

  • Особенность трубчатых резонаторов состоит в том, что колебания трубки не прекращаются при погружении в материал, поэтому в датчиках предусмотрена регулировка чувствительности по порогу срабатывания в зависимости от характеристик контролируемого материала.
  • В качестве приводов резонатора используются специальные пъезокерамические элементы. Система обеспечивает запуск колебаний резонаторов даже с налипшим материалом (в случае использования датчика для контроля уровня смол и паст).
  • Нечувствительность сигнализаторов СКАТ-5Т-С к таким негативным факторам, как:
    • влажность материала;
    • пылеобразование внутри емкости;
    • колебаниям температуры;
    • радиационным и электромагнитным помехам;
    • ударным нагрузкам.

Функциональные возможности СКАТ-5Т-С:

  • Контроль предельных уровней наполнения бункера (емкости).
  • Формирование сигнала наполнения (или опустошения) бункера (емкости).
  • Управление устройствами наполнения бункера (емкости)- насосами, пневмотранспортом, конвейером, шнеком и т.д. в автоматическом режиме с помощью мощного реле, встроенного в прибор.

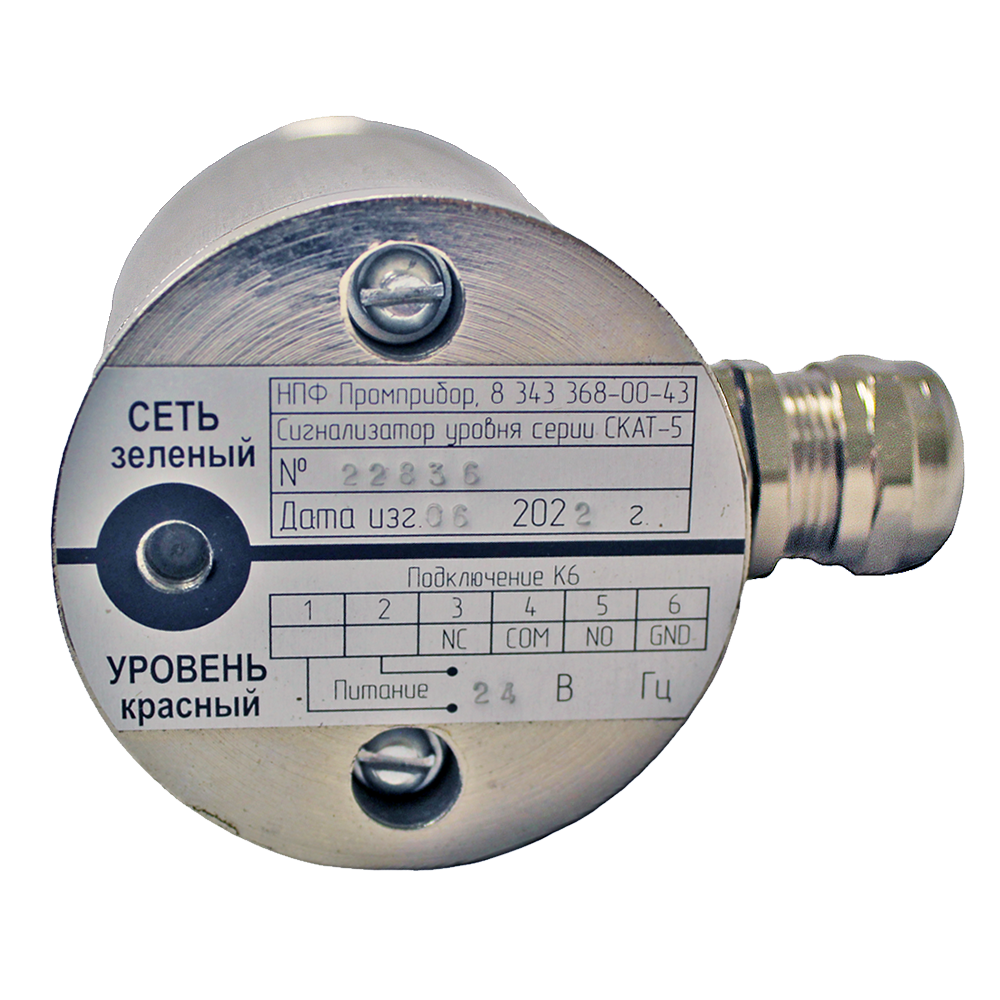

  • Индикация (светодиодная) нормальной работы прибора и  аварийная (контроль уровня наполнения или опустошения бункера).

Принцип действия сигнализаторов СКАТ-5Т-С - вибрационный, основанный на различии резонансных колебаний чувствительного элемента - камертонного резонатора. Блок электроники оценивает разницу амплитуды и частоты колебаний камертонного резонатора в свободном и задемпфированном материалом состоянии и выдает сигнал управления (аварии) на вторичные приборы.

Технические характеристики

Диапазоны измерений от 200 до 6000 мм
Основная погрешность ±5,0 мм
Выходные сигналы Релейный
Температура контролируемой среды -45...+160°С; -45...+250°С
Давление контролируемой среды до 6,3 МПа
Материалы изготовления Сталь 30Х13, 40Х13, 12Х13, 20Х13, 12Х18Н10Т, 10Х17Н13М2Т
Климатическое исполнение (диапазон рабочих температур) УХЛ1.1
Исполнение по степени защиты IP65
Питание =24 В, ~220 В

Структура обозначения, пример заказа

СКАТ
5
Т
220 В
К
Б
Т1
5000
У

Условия эксплутации прибора: У - уличная эксплуатация прибора; П - эксплуатация прибора в помещениях

Длина погружной части: от 200 до 6000 мм

Температура контролируемой среды: Т1 (-45...+160°С); Т3 (-45...+250°С)

Присоединение к процессу: В; Б; Ф (Dy/Py) (см. Варианты исполнений)

Устройства подключения питания и релейного выхода прибора: З; ЗМ; К КМ; Р (см. Варианты исполнений)

Питание: промышленное напряжение 220 В, 50 Гц; напряжение 24 В±15% постоянного или переменного тока

Исполнение чувствительного элемента: вибрирующая трубка (трубчатый резонатор)

Исполнение прибора: 5 - совмещенный; 5Д - раздельный, указывается длина кабеля (целое число от 1 до 100, в метрах)

Наименование модели

Варианты исполнений

Сигнализаторы уровня СКАТ-5Т-С  выполняются в двух вариантах - раздельном и совмещенном.

  • Совмещенный вариант - когда датчик и блок электроники соединяются полой трубой или стержнем (удлинительной штангой), длина которой определяется при заказе.
  • Раздельный вариант предусматривает отдельное изготовление блока электроники (БЭК) и датчика. В этом случае на емкости размещается датчик, а БЭК размещается в шкафу у операторов. Соединение БЭК и датчика - двухжильный кабель с экранированными жилами КМПЭВ 2Х0,35. Максимальное удаление датчика от БЭК - 100 м. В большинстве случаев раздельный вариант применяется, когда материал в бункере имеет высокую температуру (более 200°С), что недопустимо для нормальной работы БЭК в совмещенном варианте.

Для подключения сигнализаторов уровня серии СКАТ-5Т-С к сети электропитания и выхода управляющего реле блока электроники разработаны следующие варианты:

  • Подключение «З». Подключение с помощью неразъемно-соединенного с блоком электроники отрезком кабеля МКШ5×0,35 длиной 1 м, выход реле три жилы кабеля (н.о. и н.з. контакты). Ввод кабеля в корпус БЭК через гермоввод PG11. Требует наличия рядом с сигнализатором распределительной коробки для дальнейшей передачи управляющего сигнала. Длина отрезка кабеля может быть увеличена по согласованию.
  • Подключение«ЗМ».Подключение аналогично предыдущему варианту «З». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15.

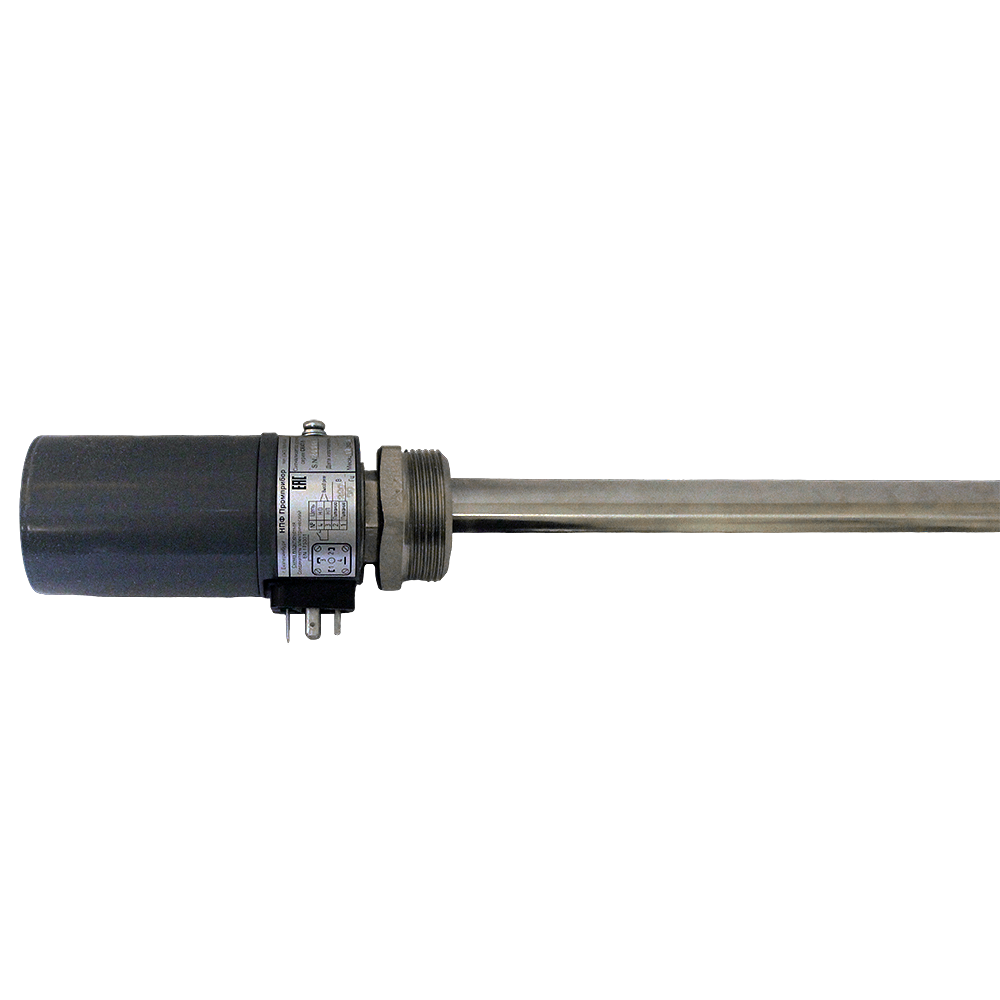

  • Подключение«К». Подключение с помощью клеммного разъема, типGDM 3011(4 винтовые клеммы, гермоввод для ввода кабеля - PG11). Две клеммы на питание сигнализатора, две для выхода контактов реле сигнализатора (н.о. контакт). По согласованию может быть использован н.з. контакт (указывается при заполнении опросного листа в дополнительных требованиях). Позволяет использовать кабель с медными или алюминиевыми жилами сечением до 1,5 мм и наружным диаметром до 12 мм. Клеммный разъем обеспечивает герметичность соединения до IP65, удобство и надежность подключения сигнализатора.

  • Подключение«КМ».Подключение аналогично предыдущему варианту «К». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15.

  • Подключение«Р». Подключение с помощью разъема 2РМ18КП7 (вилка + розетка). Задействовано 5 контактов разъема (2 контакта – питание сигнализатора, 3 контакта - выход реле – н.о. и н.з. контакты). Позволяет использовать кабель с медными жилами сечением до 0,35 мм и наружным диаметром до 12 мм.

Для установки сигнализаторов уровня серии СКАТ-5Т-С на емкости (присоединение к процессу) разработаны следующие варианты:

  • Крепление «В». Крепление сигнализатора с помощью зажимной цанговой втулки. Зажимная цанговая втулка предназначена для крепления сигнализатора на стенке емкости и фиксации удлинительной штанги с сохранением герметичности емкости. Крепление позволяет изменять расположение чувствительного элемента - резонатора внутри емкости, сохраняя ее герметичность. Крепление может использоваться в емкостях с избыточным давлением до 0,6 МПа.
  • Крепление «Б». Крепление сигнализатора с помощью крепежной бобышки. Крепежная бобышка обеспечивает жесткое резьбовое крепление прибора на стенке емкости. В сигнализаторах уровня сыпучих материалов СКАТ-5-С используется бобышка с резьбойG 1½А. В случае отсутствия на бункере необходимых патрубков или муфт с соответствующей резьбой, дополнительно к сигнализатору заказываются соответствующие приварные гайки. Крепление может использоваться в емкостях с избыточным давлением до 2 МПа.
    Для датчиков с креплением Б возможен заказ приварных ответных гаек (привариваемых к емкости) в общепромышленном и в гигиеническом (для малогабаритных датчиков) исполнении. Тип и количество приварных гаек указывается в дополнительных требованиях.
  • Крепление «Ф». Крепление сигнализатора с помощью фланца.Фланцевое крепление используется для емкостей с высоким избыточным давлением. Сигнализатор с фланцевым креплением ответным фланцем не комплектуется. При заказе указывается Ду и Ру фланца в соответствии с ГОСТ 12815-80 (АТК24.200.02 – 90). Крепление может использоваться в емкостях с избыточным давлением до 6,3 МПа.

Стандартный комплект поставки

  • Сигнализатор СКАТ-5Т-С.
  • Руководство эксплуатации.
  • Паспорт.
