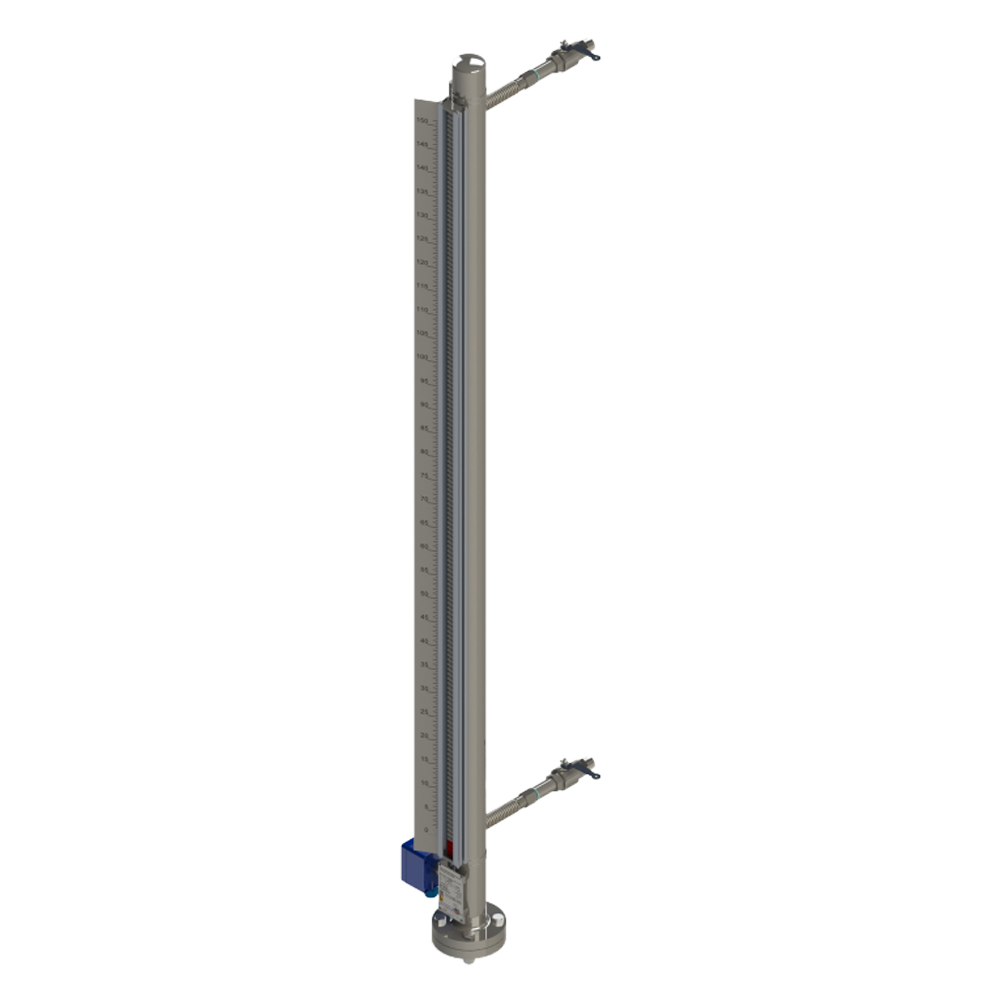

LGB указатели уровня футерованные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Визуальный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Нет

Описание

Футерованные указатели уровня LGB предназначены для измерения уровня сверх агрессивных сред, таких как высококонцентрированные кислоты (серная, соляная, плавиковая, азотная) или щелочи (едкий натр, едкий калий, различные  гидрооксиды металлов).

Область применения
Футерованные байпасные индикаторы уровня LGB используются в системах визуального и/или автоматического контроля, регулирования и управления технологическими процессами нефтеперерабатывающей, пищевой, химической и других отраслей промышленности.
Сигнализаторы LGB могут быть использованы как в закрытых помещениях, так и на открытых площадках в широком диапазоне климатических условий. Они предназначены для установки на неподвижных и подвижных объектах, производственных и судовых условиях, в том числе при наличии вибрации и других негативных факторов.

Конструкция и принцип работы
Принцип работы футерованных байпасных индикаторов уровня LGB  не отличается от стандартного указателя уровня и основан на бесконтактной передаче магнитного поля от поплавка за пределы байпасной камеры.
Указатели уровня жидкости LGB состоят из выносной камеры с присоединительными элементами (патрубки, фланцы), с помощью которых камера монтируется на резервуаре, поплавка, магнитного индикатора, датчика, сигнализаторов уровня.

Присоединительные элементы визуальных уровнемеров LGB относительно выносной камеры могут располагаться сбоку, сверху или снизу. Возможны варианты исполнения с присоединительными фланцами, патрубками с резьбой либо с патрубками под приварку.

Таким образом, выносная камера и резервуар образуют сообщающиеся сосуды. Согласно принципу сообщающихся сосудов, положение поплавка изменяется в выносной камере вместе с уровнем измеряемой среды, и, следовательно, измеряя уровень в выносной камере, измеряется уровень заполнения резервуара.

Внутри выносной камеры сигнализаторов LGB устанавливается поплавок со встроенным постоянным магнитом. Положение поплавка по высоте в выносной камере изменяется вместе с уровнем измеряемой среды в контролируемом резервуаре или аппарате. Материал и размеры выносной камеры подбираются таким образом, чтобы магнитное поле поплавка, сконцентрированное перпендикулярно оси выносной камеры, бесконтактно воздействовало на установленные снаружи магнитный индикатор, сигнализатор и/или датчик уровня.

Магнитный индикатор указателя уровня LGB представляет из себя конструкцию из металлического профиля, цветных наборных элементов, защитного стекла и крепежных элементов. Наборные элементы окрашены в два контрастных цвета и располагаются в металлическом профиле.

Внутри вращающихся наборных элементов расположены стержневые магниты, служащие для упорядоченной ориентации наборных элементов магнитного индикатора. При перемещении поплавка, создаваемое им перпендикулярное магнитное поле воздействует на магнитное поле магнита наборного элемента и создает вращательный момент, который разворачивает наборный
элемент на 180°. Таким образом, окрашенные наборные элементы создают непрерывную последовательность одного цвета ниже уровня заполнения резервуара жидкостью и другого цвета выше. Для показаний магнитный индикатор не требует электроэнергии.

Датчик уровня LLT, расположенный снаружи камеры указателя уровня LGB преобразует перемещения магнитного поля поплавка в выходной цифровой либо унифицированный электрический сигнал, передаваемый в систему управления технологическим процессом.
Сигнализаторы уровня LLS, располагаются снаружи камеры уровнемера LGB в тех точках, уровень жидкости в которых необходимо контролировать. Сигнализаторы предназначены для контроля жидкости в определенных точках посредством коммутирования электрических цепей, к которым можно подключить различные управляющие устройства (клапана, насосы и т.п.).

Особенности футерованных байпасных индикаторов уровня LGB
Для нанесения футеровки используются самые современные технологии, которые обеспечивают отсутствие каких бы то ни было швов в покрытии камеры. Это дает потрясающую химическую стойкость при сохранении высокой механической и температурной прочности покрытия.

Процесс нанесения футеровки похож на процесс порошковой окраски: на поверхности камеры, контактирующие с измеряемой средой, наносится порошок фтор-полимера. Порошок закрепляется на камере при помощи электростатирования. Далее камера отправляется в печь, где происходит вторичная полимеризация покрытия и таким образом образуется бесшовное, однородное покрытие, которое обеспечивает антикоррозийную защиту. Толщина получаемого покрытия не превышает 2 мм.

По сравнению с полимерными исполнениями указателей уровня, футерованный указатель рассчитан на большие рабочие температуру и давление.

Основные преимущества от использования футеровки:

  • высокая химическая стойкость, которая обуславливается высоким экранирующим эффектом электроотрицательных атомов фтора;
  • инертность ко всем минеральным и органическим кислотам и щелочам, органическим растворителям, окислителям, газам и другим агрессивным средам;
  • устойчивость к сорбции веществ и нарастанию на его поверхности различных отложений;
  • высокие антифрикционные свойства и исключительно низким коэффициентом трения;
  • отсутствие неровностей на поверхности покрытия, что в свою очередь не влияет на плавность хода поплавка и как следствие качество измерения.

Из-за особенностей нанесения покрытия, к основным недостаткам данного исполнения можно отнести невозможность использования фланцев с не плоской формой уплотнительной поверхностью, например: шип-паз или выступ-впадина. По этой причине используется только плоская уплотнительная поверхность и СНП-прокладки или прокладки из устойчивых к измеряемой среды материалов.

Технические характеристики

Диапазоны измерений До 2 м
Температура контролируемой среды от -100 °C до +250 °C
Давление контролируемой среды -1...16 бар

Структура обозначения, пример заказа

LGB
SS
D25/16/C
M1000
L64x2/E
RI
F2VE52/200/S1/16
N
N
N-N

Обогрев и температурная изоляция - Конструктивное исполнение указателя уровня LGB (подробнее - в Руководстве по эксплуатации)

Датчик уровня в комплекте с LGB - Сигнализатор уровня в комплекте с LGB (подробнее - в Руководстве по эксплуатации)

Одобрения и сертификаты (подробнее - в Руководстве по эксплуатации)

Поплавок (подробнее - в Руководстве по эксплуатации)

Индикатор/приставка/шкала (подробнее - в Руководстве по эксплуатации)

Материал, диаметр и толщина стенки камеры указателя уровня (материал футеровки) (подробнее - в Руководстве по эксплуатации)

Расстояние L / Диапазон показаний (измерений) М (подробнее - в Руководстве по эксплуатации)

Вид присоединительных элементов/Присоединение к процессу (подробнее - в Руководстве по эксплуатации)

Варианты монтажного присоединения (подробнее - в Руководстве по эксплуатации)
